Za použití v rozporu s určením se považuje použití mimo kategorii, do které je jízdní kolo zařazeno podle normy DIN EN 17406 „Klasifikace jízdních kol podle použití“.

Za použití v rozporu s určením se dále považuje:

• výměna, použití a montáž neschválených komponent
• montáž spalovacího nebo elektrického motoru
• jakékoli opravy karbonových dílů
• mechanické úpravy stávajících dílů (broušení, pilování, vrtání atd.)
• odstranění bezpečnostního vybavení (např. odrazek) nebo upevňovacích zařízení
• zvýšení výkonu (tuning)

Jízdní kolo MERIDA eFLOAT CITY je schváleno pro provoz s přívěsným vozíkem pro přepravu nákladu a dětí do hmotnosti 27 kg.

Ve speciálních dětských přívěsných vozících, které se připojují za kolo, lze přepravovat až dvě děti.

Při používání přívěsného vozíku měj na paměti:

• Přívěsný vozík se svou vlastní hmotností včetně nákladu se považuje za součást přípustné celkové hmotnosti.
• Tažné zařízení smí být namontováno výhradně na zadní osu nebo na speciální úchyty na patce rámu.
• Není povoleno upevňovat tažné zařízení na rámové trubky, vzpěry zadní stavby nebo sedlovku.
• Pokud je nutné vyměnit originální pevnou osu pro upevnění tažného zařízení nebo k originální pevné ose připevnit adaptér, je třeba dbát na úplné zakrytí závitu osy a závitu matice osy.
• Vyměňovaná osa musí odpovídat technické specifikaci Technická specifikace originální osy MERIDA (upínací šířka, stoupání a délka závitu, materiál a průměr)
• Pokud budou osvětlovací prvky zakryty přívěsným vozíkem, musí být viditelně připevněny na vozík. Při jízdě v noci připevni bateriové/akumulátorové světlo na zadní stranu přívěsného vozíku.
• Je nutné dodržovat maximální povolenou rychlost stanovenou výrobcem přívěsného vozíku. Dodržuj pokyny výrobce přívěsného vozíku.
• Osoby přepravuj výhradně v přívěsných vozících, které jsou k tomu určeny.

Pokyny pro výměnu součástí s podporou šlapání do 25 km/h

* Poznámka ke kategorii 3: Výrobce komponenty může udělit schválení pouze v případě, že komponenta byla předem dostatečně otestována v souladu s jeho určením a příslušnými normami a byla provedena analýza rizik.

Jízdní kolo MERIDA eFLOAT CITY bylo pečlivě vyrobeno a za normálních okolností ti bylo předáno autorizovaným prodejcem MERIDA kompletně smontované a připravené k jízdě.

Krátká doba

Pokud budeš své kolo MERIDA eFLOAT CITY během sezóny pravidelně udržovat, nemusíš provádět žádná zvláštní opatření.

Uchovávej kolo eFLOAT CITY na suchém a dobře větraném místě.

Delší doba

Během delší doby nepoužívání dochází k postupnému úniku vzduchu z duší. Pokud eFLOAT CITY stojí delší dobu na prázdných pláštích, může dojít k poškození jejich konstrukce. Proto zavěs jednotlivá kola nebo celé jízdní kolo eFLOAT CITY na hák nebo pravidelně kontroluj tlak v pneumatikách.

Pravidelně své kolo eFLOAT CITY čisti a chraň jej před korozí. Speciální prostředky pro péči o kolo získáš u svého autorizovaného prodejce MERIDA.

Vyjmi z kola eFLOAT CITY baterii. Ideálně by měla být baterie skladována ve stavu nabitém na 30 % a při teplotách mezi 0 °C a 20 °C v suchém prostředí. Nejvhodnější je skladování v dobře větrané místnosti s detektorem kouře, mimo zdroje tepla nebo hořlavé materiály.

Aby byla zajištěna provozní bezpečnost jízdního kola MERIDA eFLOAT CITY, musí být šroubové spoje jednotlivých komponent pečlivě utaženy. To je třeba zkontrolovat před první jízdou a také v pravidelných intervalech.

K tomu použij momentový klíč, kterým lze nastavit správný utahovací moment. Postupně se od spodní strany přibližuj k předepsanému maximálnímu utahovacímu momentu v polovinách newtonmetrů a mezitím vždy zkontroluj pevné uchycení součásti. Nepřekračuj maximální utahovací moment uvedený výrobcem.

U součástí, u kterých nejsou uvedeny žádné údaje, začni na hodnotě 2 Nm.

Veškeré informace k elektrickému systému svého kola najdeš na adrese: (www.bosch-ebike.com)

Možnost 1: Řídicí jednotka Purion 200

Řídicí jednotka Purion 200 je určena k ovládání elektrokola a volitelně také k ovládání přídavného palubního počítače systémové generace Smart System.

Obrázek 2. Řídicí jednotka Purion 200

Pol.	Ovládací prvek
1	Tlačítko zapnutí/vypnutí
2	Displej
3	Senzor okolního světla
4	Tlačítko pro výběr
5	Tlačítko zvýšení podpory +/ osvětlení jízdního kola
6	Tlačítko snížení podpory –/ pomoc při vedení kola
7	Držák
8	Upevňovací šroub
9	Přípojka pro diagnostiku (jen pro servisní účely)
10	Listování doleva
11	Listování doprava

Obsluha systému Purion 200 pomocí pětitlačítkové řídicí jednotky

Obrázek 3. Obsluha systému Purion 200 pomocí pětitlačítkové řídicí jednotky

Pol.	Ovládací prvek
1	Listování doleva
2	Listování doprava
3	Zvýšení stupně podpory / listování nahoru
4	Snížení stupně podpory / listování dolů
5	Krátké stisknutí: Tlačítko pro výběr / otevření nabídky nastavení ze stavové obrazovky / potvrzení chybových kódů Dlouhé stisknutí (>1 s): Otevření rychlé nabídky (z jakékoli obrazovky kromě stavové obrazovky)

Možnost 2: Palubní počítač Kiox 500

Palubní počítač Kiox 500 je určen k zobrazování jízdních údajů na elektrokole systémové generace Smart System. Abys mohl palubní počítač Kiox 300 / Kiox 500 plně využívat, potřebuješ kompatibilní smartphone s aplikací eBike Flow.

Obrázek 4. Palubní počítač Kiox 500

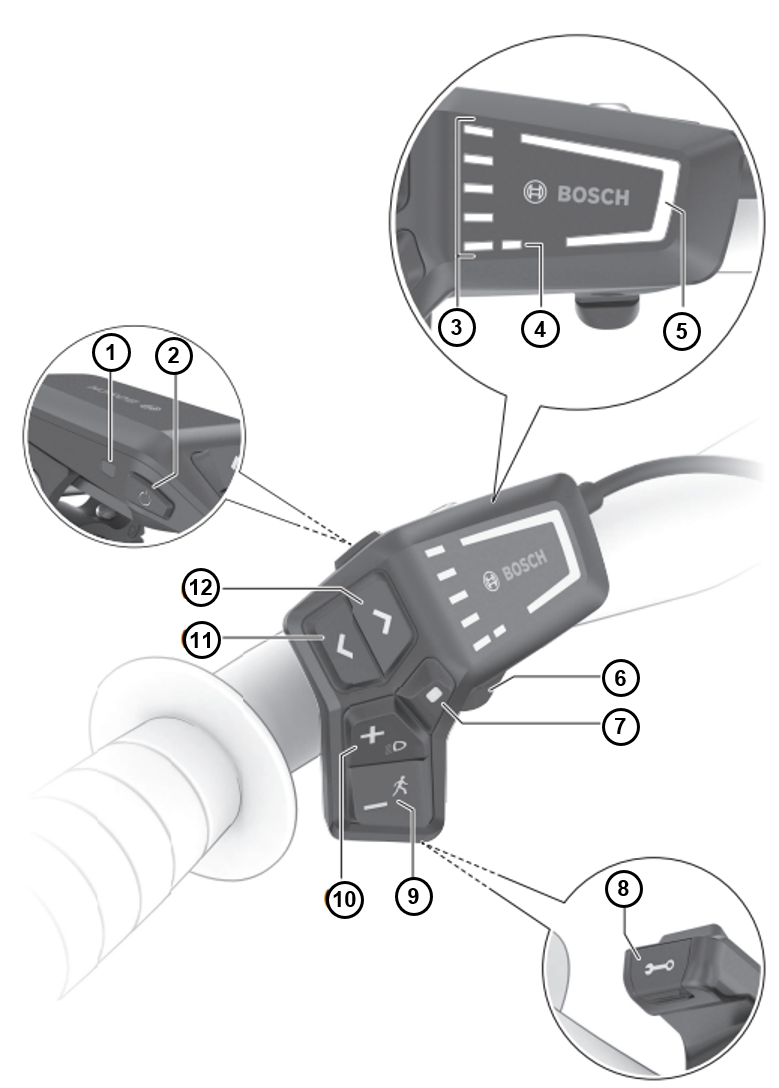

Ovládání pomocí jednotky LED Remote

Obrázek 5. Ovládání jednotky LED Remote

Pol.	Ovládací prvek
1	Senzor okolního světla
2	Tlačítko zapnutí/vypnutí
3	Indikace stavu nabití baterie elektrokola
4	ABS-LED (volitelně)
5	LED jízdního režimu
6	Držák
7	Tlačítko pro výběr
8	Přípojka pro diagnostiku (jen pro servisní účely)
9	Tlačítko snížení podpory –/ pomoc při vedení kola
10	Tlačítko zvýšení podpory + / osvětlení jízdního kola
11	Tlačítko snížení jasu / listování dozadu
12	Tlačítko zvýšení jasu / listování dopředu

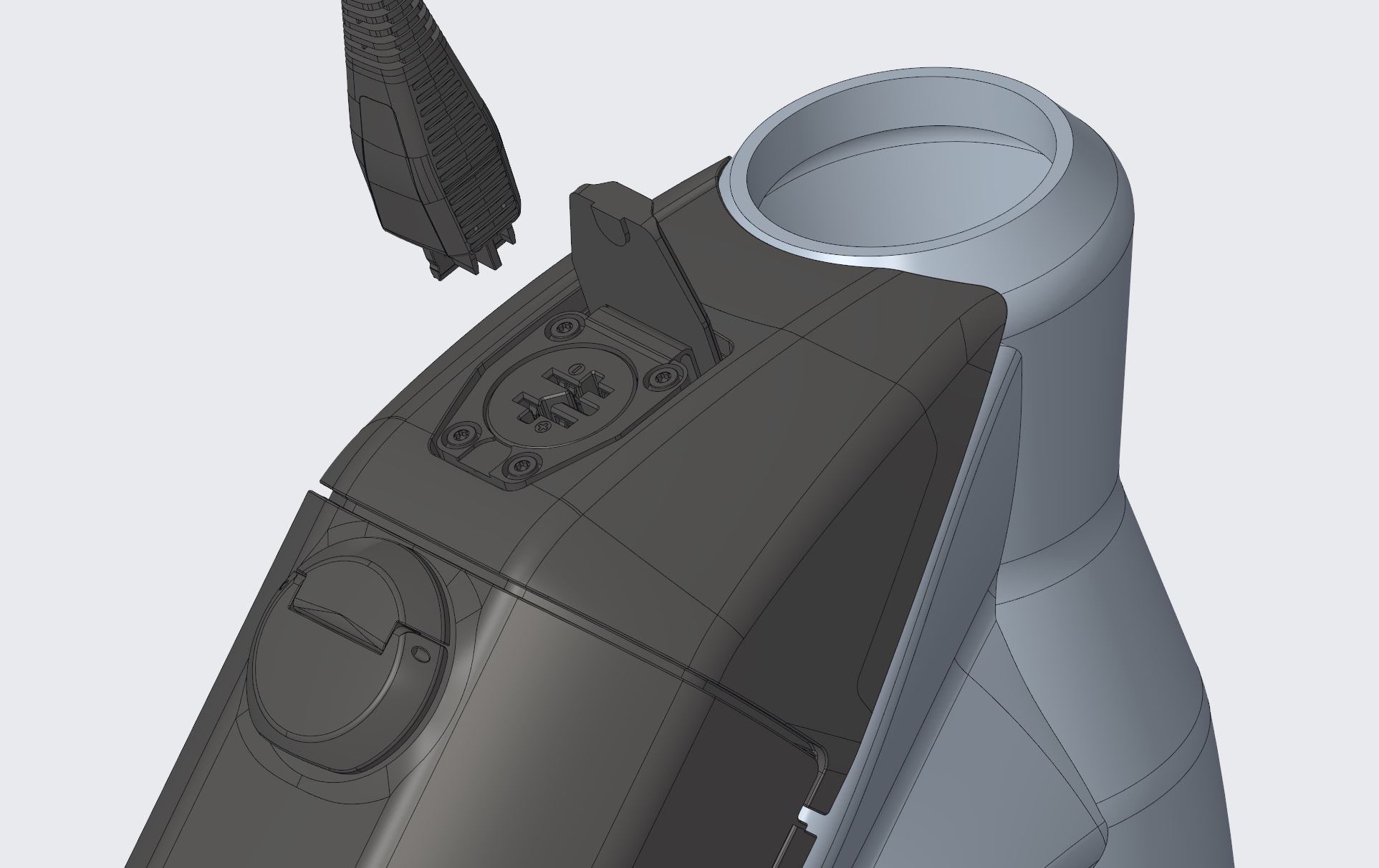

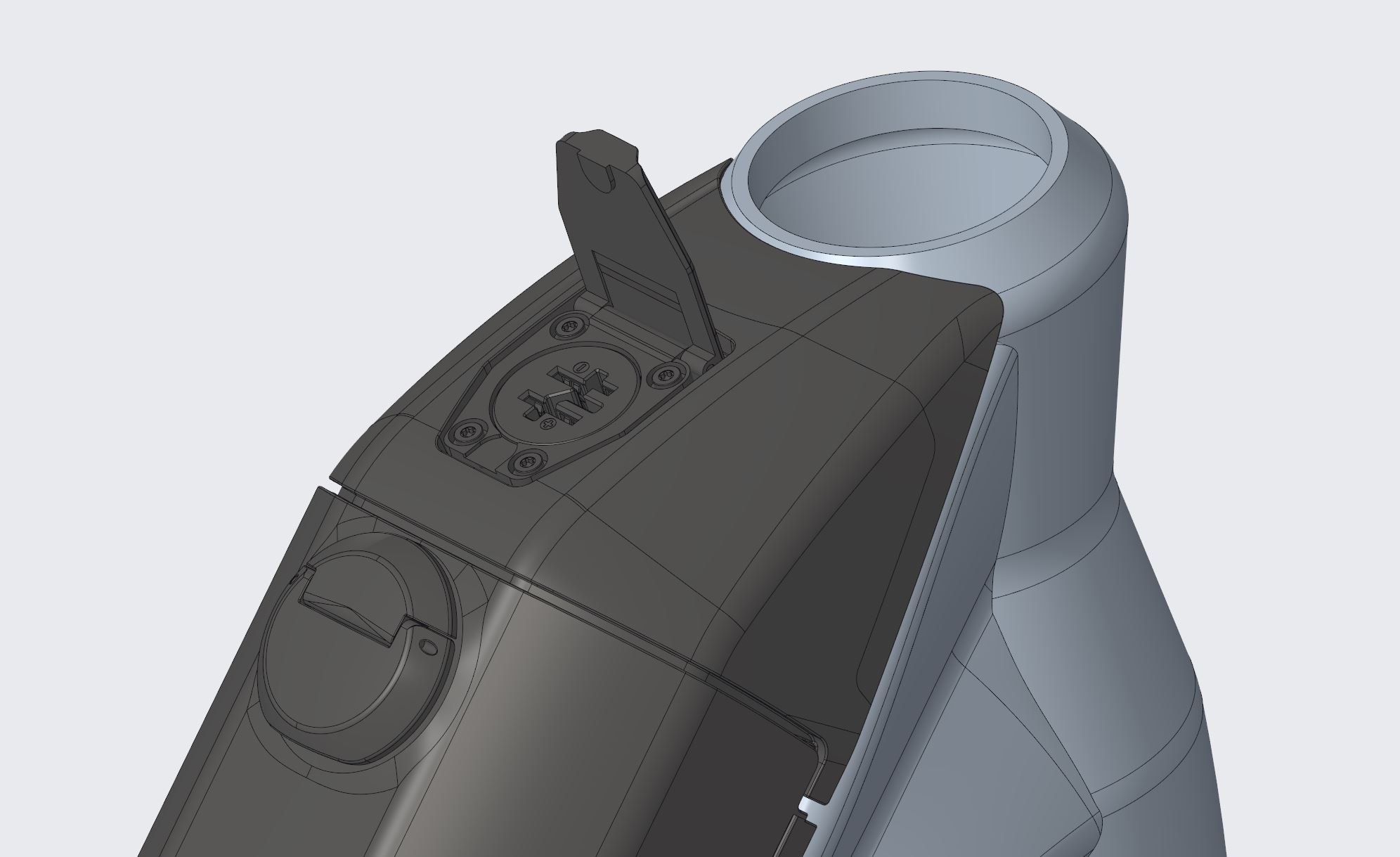

Postup

1. Otočením páčky ve směru hodinových ručiček do vertikální polohy otevřeš uzávěr krytu baterie.






2. Kryt baterie vyklop ve směru zadního kola.


3. Otoč klíčem v zámku ve směru hodinových ručiček.


4. Stiskni pojistnou páčku na držáku baterie.
5. Opatrně vyjmi baterii směrem nahoru.



U kola se standardní rovnou horní trubkou by měla být vzdálenost mezi tebou a horní trubkou minimálně 25 mm, když stojíš nad kolem.

Výška řídítek vzhledem k sedlu a vzdálenost mezi sedlem a řídítky určují sklon zad. S nízkými řídítky sedíš sportovně a přenášíš velkou část váhy na přední kolo.

K dispozici je představec s uchycením Ahead, pomocí kterého lze měnit výšku řídítek.

Představce pro bezzávitové systémy – systémy Ahead®

U jízdních kol MERIDA s ložiskem hlavového složení Ahead se pomocí představce nastavuje předpětí ložiska. Pokud se změní poloha představce, je nutné znovu seřídit vůli ložiska.

Obrázek 6. Představce pro bezzávitové systémy – systémy Ahead

Výšku můžeš v omezeném míře regulovat tím, že přesuneš kroužky řízení nebo u modelů flip-flop otočíš představec.

Průměr a šířka originálních kol a pneumatik byly zvoleny tak, aby byla zajištěna dostatečná vzdálenost mezi rotujícím kolem včetně pneumatiky a rámem, vidlicí a dalšími komponenty. Jakékoli změny na kolech nebo pneumatikách mohou volné otáčení kol ovlivnit. Pneumatiky, které jsou označeny jako stejné velikosti, mohou mít různou šířku, když se nasadí, nahustí a namontují na kolo. Vždy zkontroluj volný prostor kolem pneumatik po jejich namontování a nahuštění, i když nové pneumatiky mají stejnou velikost jako pneumatiky, které vyměňujete.

Vzdálenost mezi správně nahuštěnou pneumatikou a jakoukoli částí kola by měla být zpravidla minimálně 6 mm. Vždy dodržuj dostatečnou vzdálenost mezi rotujícím ráfkem včetně pneumatiky a rámem, vidlicí a dalšími komponenty. Pravidelně kontroluj rám a vidlici, zda nejsou poškozené, a oblast kolem kola, zda do ní nezasahují cizí předměty nebo objekty.

Obrázek 7. Volný prostor kolem předního kola

Obrázek 8. Volný prostor kolem zadního kola

Při jízdě na kole se pneumatiky nesmí dotýkat vidlice, rámu ani jiných součástí, když je odpružení zcela stlačené nebo když se kola deformují v důsledku bočního působení síly. U odpružené vidlice musí pneumatika i při plném zatlačení vidlice vykazovat minimální vzdálenost od koruny vidlice.

Nové kotoučové brzdy je nutné správně zajet. Zajetí brzd pomáhá zajistit konstantní a silný brzdný výkon a tiché brzdění za většiny jízdních podmínek.

1. Za tímto účelem se posaď na kolo a na rovné dráze rozjeď kolo na průměrnou rychlost.
2. Poté silně zatáhni za brzdové páky, dokud nezpomalíš na rychlost chůze. Tento postup opakuj dvacetkrát.
3. Rozjeď kolo na vyšší rychlost a zabrzdi až na rychlost chůze. Tento postup opakuj desetkrát.
4. Před další jízdou nechej brzdy vychladnout.
5. Pokud účinek brzd slábne nebo brzdy nezabírají vždy ve stejném bodě, obrať se na svého autorizovaného prodejce MERIDA.

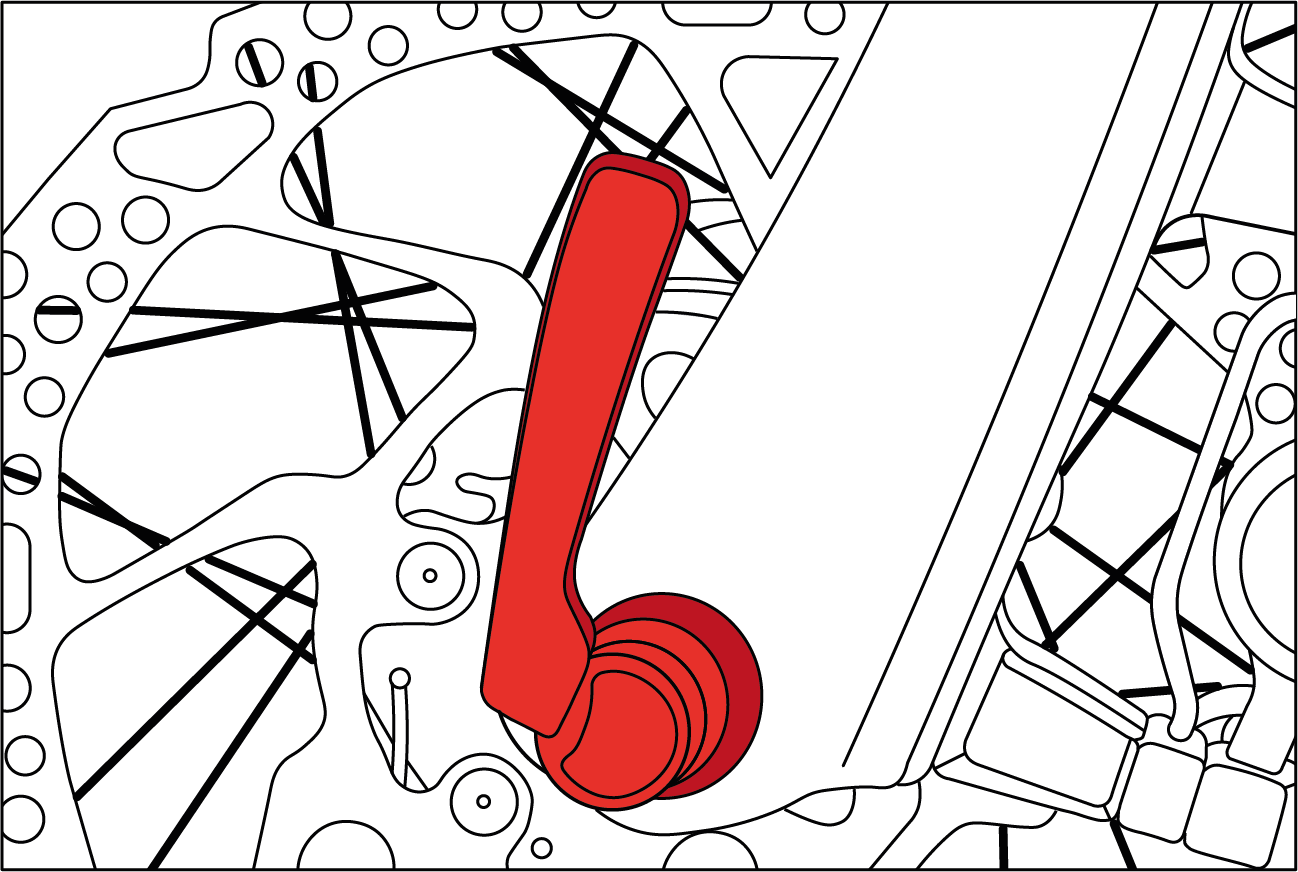

V koncové poloze musí být rychloupínák v pravém úhlu vůči upínací ose. Nesmí odstávat do strany. Páčka musí k rámu, resp. k vidlici přiléhat tak, aby se nemohla neúmyslně otevřít, ale aby se zároveň dala dobře uchopit a rychle použít.

Obrázek 9. Rychloupínák

1. Zkontroluj usazení tím, že zatlačíš na konec zavřené páčky a pokusíš se jí otočit

   Výsledek 1/2 Páčkou nelze otočit a vykazuje pevné usazení.

   • Nejsou nutné žádný další kroky.

   Výsledek 2/2

   • Páčkou lze otočit a pohybuje se.

   • Otevři rychloupínák a zvyš předpětí.

   • Otoč upínací maticí na protější straně ve směru hodinových ručiček o půl otáčky.

   • Zavři rychloupínák a zkontroluj znovu usazení.

2. Následně kolo zvedni několik centimetrů nad zem a klepni seshora do ráfku.

   • Bezpečně upevněné kolo zůstane v uchycení osy rámu nebo vidlice a nebude rachotit.

3. Postup kontroly rychloupínáku na sedle: Pokus se otočit sedlem proti rámu.

1. Nasaď obě podložky dodávané společně s pedály na obě osy pedálů.
   Obrázek 10. Pedál s podložkou


2. Zašroubuj levý pedál proti směru hodinových ručiček do závitu v levé klice.
3. Pedál utáhni momentem 35 Nm.
   Obrázek 11. Levý pedál


4. Zašroubuj pravý pedál ve směru hodinových ručiček do závitu v pravé klice.
5. Pedál utáhni momentem 35 Nm.
   Obrázek 12. Pravý pedál



1. Zkontroluj, zda jsou všechny šrouby pevně utažené, správně připojené a správně zajištěné.
2. Zkontroluj rychloupínáky, pevné osy, šroubové spoje na předním a zadním kole a ostatní součásti.
3. Zkontroluj konektory na baterii, ovládacím panelu a displeji, jakož i na pohonu.
4. Zkontroluj baterii v držáku a její zajištění.

Nechej kolo dopadnout z malé výšky na zem. Zkontroluj, zda nevydává klepavé zvuky. V případě potřeby zkontroluj ložiska, šroubové spoje a správné uchycení baterie.

Postup zkoušky brzd:

1. Proveď zkoušku brzd v klidu tak, že silně přitáhneš brzdové páky k řídítkům a vyvineš maximální brzdnou sílu.
2. Zkontroluj, zda přední brzda funguje správně. Za tímto účelem jeď na kole pomalu a zatáhni za přední brzdu. Kolo by mělo okamžitě zastavit.
3. Tento postup opakuj také u zadní brzdy.

Brzdný bod musí být okamžitě stabilní. Pokud stabilní brzdný bod pocítíš až po několika stisknutích brzdové páky, nechej kolo okamžitě zkontrolovat u svého autorizovaného prodejce MERIDA.

Obrázek 13. Úhel řídítek

1. Ujisti se, že řídítka jsou v úhlu 90 stupňů k přednímu kolu.
2. Zkontroluj pevné uchycení řídítek, aby se během jízdy neotáčela a nezpůsobila pád.
3. Ujisti se, že při řízení nedochází k tahání za lanka ani že se nemohou nikde zachytit.
4. Dbej na pevné uchycení a dobrý stav rukojetí. Pokud jsou rukojeti uvolněné nebo vykazují praskliny, trhliny nebo opotřebovaná místa, vyměň je nebo nechej vyměnit u svého autorizovaného prodejce MERIDA.
5. Ujisti se, že konce řídítek a případné nástavce jsou uzavřeny zátkami. Pokud jsou zátky řídítek poškozené, vyměň je.
6. U řídítek s nástavci na konci řídítek dbej na to, aby byly připevněny podle pokynů výrobce pro řídítka a nástavce.
7. Ujisti se také, že řídítka, nástavce, rukojeti a brzdové a řadicí páky jsou správně připevněny a že je zajištěna bezpečná obsluha jízdního kola, včetně nerušeného řízení, brzdění a řazení.

1. Zkontroluj, zda je sedlo správně vyrovnané a zda je v jedné linii s horní trubkou.
2. Zkontroluj pevné uchycení sedlových vzpěr nebo podsedlového zámku, aby se sedlo během jízdy neotáčelo, nenaklánělo ani neposouvalo.

Věnuj pozornost chybovým hlášením a kódům zobrazovaným na displeji. Před jízdou je vyřeš – Odstraňování poruch.

Při pádu se může integrovaný doraz řídítek pootočit. Po pádu proto musíš zkontrolovat, zda je doraz řídítek stále na středu, a to tak, že v klidu zkontroluješ, zda lze řídítka otočit stejně daleko doleva i doprava.

Obrázek 14. Kontrola dorazu řídítek

1. Zkontroluj, zda není rám nebo odpružená vidlice zlomená nebo ohnutá.
2. Pokud má jízdní kolo karbonový rám, zkontroluj, zda není prasklý nebo zda nevykazuje měkká místa.

1. Zkontroluj řazení tak, že vyzkoušíš všechny rychlostní stupně a dávej pozor, zda vše funguje hladce, bez zpoždění a rušivých zvuků.
2. Zkontroluj kola při otáčení a dávej pozor, zda neházejí do strany, zda brzdy nebrzdí a zda nejsou uvolněné dráty nebo náboje.

Pokud zjistíš poškození těchto dílů, v jízdě nepokračuj!

I když není patrné žádné poškození, při další jízdě věnuj zvýšenou pozornost neobvyklým zvukům jízdního kola. Mohly by signalizovat poškození nebo jiné problémy. V případě neobvyklých zvuků v žádném případě nepokračuj v jízdě.

Pokud máš po pádu nebo nehodě pochybnosti o stavu materiálu, obrať se vždy na autorizovaného prodejce MERIDA. Některé následky pádu nebo nehody lze zjistit pouze po kompletním rozebrání jízdního kola a zkontrolování, zda nevykazuje praskliny nebo jiné známky poškození.

V následující části se dozvíš, jak namontovat zadní kolo.

1. Nanes mazivo na závit pevné osy.
2. Nasaď zadní kolo tak, aby otvor pro pevnou osu v náboji a patce rámu byly v jedné ose.
3. Zasuň pevnou osu z nepoháněné strany kola skrz patku rámu a náboj. Osa musí dosahovat na závit protilehlé patky rámu.
4. Pevnou osu utáhni ručně otáčením páčky osy ve směru hodinových ručiček.
5. Sejmi páčku osy. Odnímatelná páčka osy
6. Pevnou osu utáhni momentovým klíčem a 6mm imbusovým nástavcem na utahovací moment 9 – 13,5 Nm.

V následující části se dozvíš, jak odmontovat pevnou osu ze zadního kola.

1. Pro povolení pevné osy otáčej páčkou osy proti směru hodinových ručiček.
   Obrázek 15. Otáčení páčkou osy
2. Vytáhni pevnou osu směrem k nepoháněné straně jízdního kola.
   Obrázek 16. Vyjmutí pevné osy
3. Sejmi zadní kolo.

Při montáži pevné osy na přední kolo postupuj podle následujících návodů k obsluze od příslušného výrobce odpružené vidlice:

• Rock Shox: (www.sram.com)
• Fox a Marzocchi: (tech.ridefox.com)
• SR Suntour: (www.srsuntour.com)

Jízdní kolo je vybaveno pevnou osou, která zajišťuje odpovídající tuhost odpružené vidlice a zadní stavby rámu.

Obrázek 17. Páčka osy

EAN: 4057094024029

Elektrokolo je kvůli možnostem rychlého přestavení, resp. montáže a demontáže, vybaveno rychloupínáky. Rychloupínák sestává ze dvou ovládacích prvků:

Páčka převádí prostřednictvím excentru zavírací pohyb na upínací sílu.

Upínací matice na protilehlé straně slouží k nastavení předpětí na závitové tyči rychloupínací osy.

Při demontáži pevné osy předního kola postupuj podle následujících návodů k obsluze od příslušného výrobce odpružené vidlice:

• Rock Shox: (www.sram.com)
• Fox a Marzocchi: (tech.ridefox.com)
• SR Suntour: (www.srsuntour.com)

Řádné mazání zajišťuje plynulý a tichý chod řetězu a prodlužuje jeho životnost.

Řetěz je nutné pravidelně čistit v závislosti na míře znečištění usazenými nečistotami a olejem. Speciální odmašťovače řetězů nejsou nutné.

Obrázek 18. Mazání řetězu

Údržba zahrnuje kompletní kontrolu všech součástí.

Po první jízdě by mělo být nové kolo vždy zkontrolováno.

Po

• 100 km až 300 km najetých kilometrech nebo
• 5 hodinách až 10 hodinách jízdy nebo
• po čtyřech až šesti týdnech
• nejpozději po třech měsících

bys měl své kolo přivézt k první prohlídce do autorizovaného servisu MERIDA.

Uvedené časové údaje jsou orientační a platí pro nájezd 1 000 až 2 000 km ročně nebo 50 až 100 hodin jízdy. Rozhodující je, který interval nastane dříve.

Pokud pravidelně jezdíš po špatných cestách, zkracují se intervaly údržby podle náročnosti provozu.

Údržbu můžeš provádět také sám, pokud máš technické dovednosti, určité zkušenosti a vhodné nářadí, např. momentový klíč. Pokud při kontrole zjistíš závady, okamžitě přijmi vhodná opatření.

Autorizovaný prodejce MERIDA ti poskytne odbornou pomoc při všech otázkách týkajících se údržby.

Náhradní díly lze objednat prostřednictvím autorizovaného prodejce MERIDA. Potřebná čísla artiklu MERIDA najdeš v rozložených výkresech.

Nosiče zavazadel modelů eFLOAT CITY, eFLOAT TK, eFLOAT CC a eFLOAT HD jsou vybaveny úchytem MIK HD. Na tento úchyt lze namontovat dětskou sedačku, která je určená pro úchyt MIK HD.

Existuje možnost dovybavení stojánkem pomocí upevnění pro stojánek na řetězové vzpěře. Vzdálenost mezi otvory činí: 17 mm.

Vhodné stojánky na zadní stavbu: Číslo artiklu A2184000084.

Obrázek 19. Stojánek (nahoře)

Obrázek 20. Stojánek (dole)

Modely eFLOAT CC, TK a HD jsou také vybaveny dvojitým stojánkem s číslem artiklu A2184000095.

Obrázek 21. Dvojitý stojánek (nahoře)

Obrázek 22. Dvojitý stojánek (dole)

Před jízdou zkontroluj, zda je zámek rámu otevřený a byl z něho vytažen klíč.

Maximální délka vidlice, měřená od osy ke koruně vidlice, je 545 mm. To odpovídá rozměrům běžných odpružených vidlic se zdvihem 120 mm.

Na hlavové trubce lze použít distanční kroužky o délce max. 30 mm.

Rozložený výkres si lze stáhnout na následujícím odkaze ve formátu PDF:

Rozložený výkres

Obrázek 23. Rozložený výkres
