Kort tid

Hvis du vedligeholder din MERIDA eONE-EIGHTY regelmæssigt i løbet af sæsonen, behøver du ikke at træffe særlige foranstaltninger.

Opbevar din eONE-EIGHTY på et tørt, godt ventileret sted.

Længere tid

Slangerne mister gradvist luft ved længere tids inaktivitet. Hvis eONE-EIGHTY står på flade dæk i længere tid, kan deres struktur blive beskadiget. Hæng derfor hjulene eller hele din eONE-EIGHTY op, eller kontroller regelmæssigt dæktrykket.

Rengør din eONE-EIGHTY og beskyt den mod rust. Du kan få specielle plejeprodukter til dette hos din MERIDA-forhandler.

Fjern batteriet fra din eONE-EIGHTY. Ideelt set bør batteriet opbevares med et opladningsniveau på 30 % og ved temperaturer mellem 0° C og 20° C i et tørt miljø. Et godt ventileret rum med en røgdetektor, væk fra varmekilder eller letantændelige materialer, er bedst egnet til opbevaring.

For at sikre driftssikkerheden af din MERIDA eONE-EIGHTY skal skruerne på komponenterne være omhyggeligt spændt fast. Dette bør kontrolleres både før den første rejse og med regelmæssige mellemrum.

Brug en momentnøgle, som gør det muligt at indstille det korrekte skruemoment. Nærm dig det foreskrevne maksimale skruemoment nedefra i halve newtonmeter, og kontroller, at komponenten sidder fast igen og igen i mellemtiden. Overskrid ikke det maksimale skruemoment, der er angivet af producenten.

For dele, som der ikke findes oplysninger om, skal du starte med 2 Nm.

Du kan finde alle oplysninger om dit e-system på:(www.bosch-ebike.com)

Mulighed 1: Purion 200-kontrolenhed

Purion 200-kontrolenheden er beregnet til at styre din eBike og eventuelt til at styre en ekstra indbygget computer af smart system-generationen.

Figur 3. Purion 200-kontrolenhed

Pos.	Kontrolelement
1	Tænd/sluk-knap
2	Display
3	Sensor for omgivende lys
4	Knap til valg
5	Knap til at øge assistanceniveauet +/ Cykelbelysning
6	Knap til lavere assistanceniveau -/ skubbehjælp
7	Beslag
8	Fastgørelsesskrue
9	Diagnostisk forbindelse (kun til vedligeholdelsesformål)
10	Rul til venstre
11	Rul til højre

Purion 200-betjening via 5-knaps-kontrolenhed

Figur 4. Purion 200-betjening via 5-knaps-kontrolenhed

Pos.	Kontrolelement
1	Rul til venstre
2	Rul til højre
3	Øg støtteniveauet / rul op
4	Lavere støtteniveau / rul ned
5	Tryk kortvarigt: Åbn valgknappen / indstillingsmenuen på statusskærmen / bekræft fejlkoder Tryk og hold (>1 s): Åbn hurtigmenuen (fra enhver skærm undtagen statusskærmen)

Mulighed 2: Purion 400 indbygget computer

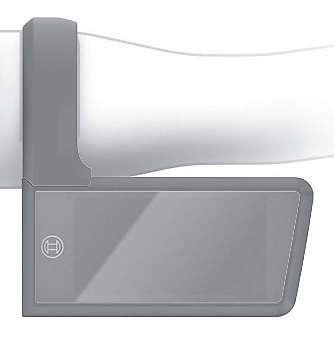

Purion 400-cykelcomputeren er designet til at vise kørselsdata på din eBike af smart system-generationen. En kompatibel smartphone med eBike Flow-appen er nødvendig for at kunne bruge Purion 400-computeren fuldt ud.

Figur 5. Purion 400 indbygget computer

Betjening via System Controller og Mini Remote Dropbar

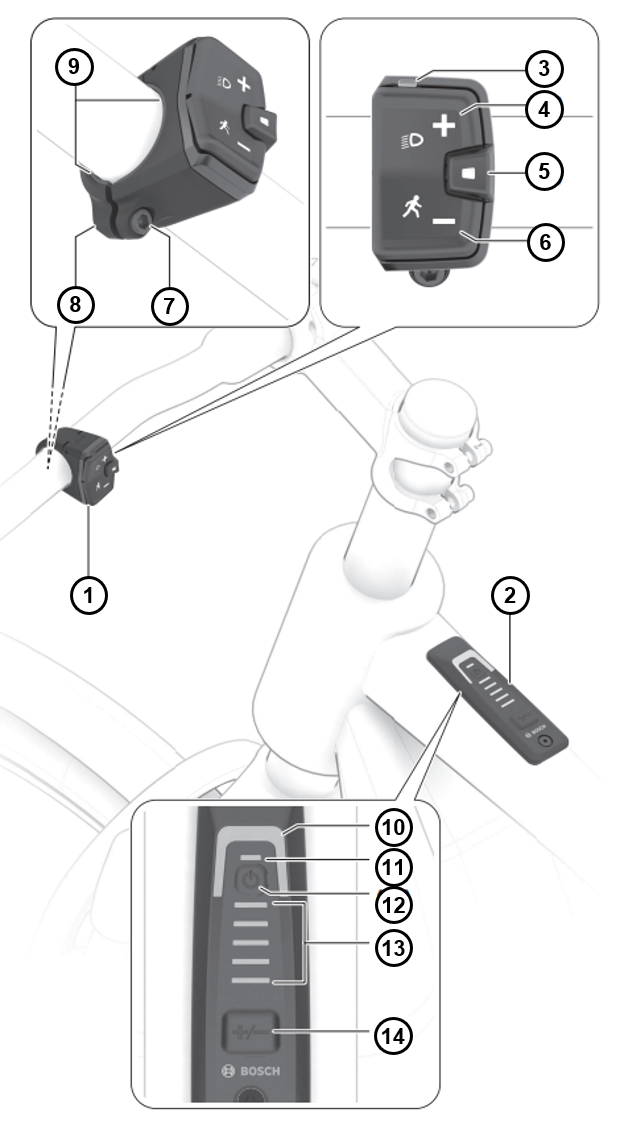

Figur 6. Betjening af System Controller og Mini Remote Dropbar

Pos.	Kontrolelement
1	Mini Remote/ Mini Remote Dropbar-kontrolenhed
2	System Controller betjeningsenhed
3	LED-indikatorlys
4	Øg assistanceniveauet + / cykellygter
5	Knap til valg
6	Knap til lavere assistanceniveau - / skubbehjælp
7	Fastgørelsesskrue til beslag
8	Beslag
9	Gummiindsats / batteriholder
10	LED for kørselstilstand
11	ABS LED (ekstraudstyr) / sensor for omgivende lys
12	Tænd/sluk-knap
13	Visning af opladningsstatus eBike-batteri
14	Mode-knap

1. Åbn dækslet til opladningsstikket på sæderøret ved at dreje det med uret.

2. Sæt ladekablet i ladestikket med indhakket vendt nedad. Stikket passer kun ind i opladningsstikket i én position.

3. Når opladningen er færdig, skal du fjerne ladekablet.

4. Luk dækslet til opladningsstikket ved at dreje det med uret, indtil det klikker på plads.

Procedure

1. Løft grebet på Fidlock-låsen på batteridækslet på underrøret.
   Figur 7. Greb på Fidlock-låsen


2. Vip batteridækslet nedad og ud mod forhjulet.
   Figur 8. Fjernelse af batteridækslet


3. Drej nøglen i låsen med uret. Batteriet falder ned i sikkerhedspositionen.
   Figur 9. Lås batteriet op


4. Tag fat om batteriet med den ene hånd.
5. Tryk med den anden hånd på sikkerhedsgrebet på den øverste batteriholder.
6. Fjern forsigtigt batteriet nedad.
   Figur 10. Fjernelse af batteriet



På en cykel med et almindeligt lige overrør skal der være mindst 25 mm mellem dig og overrøret, når du står over cyklen.

Styrets højde i forhold til sadlen og afstanden mellem sadlen og styret bestemmer ryggens hældning. Med et lavt styr sidder du sportsligt og lægger meget vægt på forhjulet.

Ahead-styresystemet er tilgængeligt og kan bruges til at variere styrets højde

Skaft til gevindløse systemer - Ahead®-systemer

På MERIDA-cykler med Aheadset bruges frempinden til at justere lejernes forspænding. Hvis spindelpositionen ændres, skal lejespillet justeres igen.

Figur 13. Stængler til gevindløse systemer - Ahead-systemer

Du kan justere højden i begrænset omfang ved at flytte afstandsstykkerne eller vende frempinden på flip-flop-modeller.

Diameteren og bredden på de originale hjul og dæk blev valgt for at sikre tilstrækkelig frigang mellem det roterende hjul og dæk og stellet, gaflen og andre komponenter. Enhver ændring af hjulene eller dækkene kan påvirke denne dækafstand. Dæk, der er mærket som samme størrelse, kan have forskellig bredde, når de er monteret, oppumpet og sat på cyklen. Kontrollér altid dækafstanden med dækkene monteret og fuldt oppumpede, også selvom reservedækkene har samme størrelse som de dæk, der skal udskiftes.

Afstanden mellem et korrekt oppumpet dæk og en hvilken som helst del af cyklen skal generelt være mindst 6 mm. Hold altid tilstrækkelig afstand mellem den roterende fælg og dækket og stellet, gaflen og andre komponenter. Tjek regelmæssigt stel og forgaffel for skader og området omkring hjulet for fremmedlegemer eller genstande.

Figur 14. Dækafstand på forhjulet

Figur 15. Dækafstand på baghjulet

Når du kører på cyklen, må dækkene ikke røre gaffel, stel eller andre komponenter, hvis et affjedringselement er helt sammenpresset, eller hjulene er deformeret af sidekræfter. Med en affjedret gaffel skal dækket f.eks. have en minimumsafstand til gaffelkronen, selv når gaflen er helt sammenpresset.

Nye skivebremser skal bremses ind. Indkørsel af bremserne er med til at sikre en konstant og kraftig bremseevne samt en støjsvag opbremsning under de fleste kørselsforhold.

1. Det gør du ved at sætte dig på sadlen og accelerere cyklen til en moderat hastighed på en flad vejstrækning.
2. Træk derefter hårdt i bremsegrebene, indtil ganghastigheden er nået. Gentag denne proces tyve gange.
3. Accelerer til en højere hastighed, og brems cyklen til ganghastighed. Gentag denne proces ti gange.
4. Lad bremserne køle af, før du kører videre.
5. Kontakt din MERIDA-forhandler, hvis bremsevirkningen aftager, eller hvis trykpunktet bliver svampet.

Nogle cykler er udstyret med fælge og dæk, der kan køres uden slange. Slangeløse fælge og dæk har særlige fælg- og dækprofiler, der danner en lufttæt forsegling, når de er monteret korrekt.

Slangeløse fælge fås i forskellige designs, og der kan være behov for yderligere komponenter til en komplet slangeløs opsætning. Afhængigt af hvilke komponenter der kræves, kan sådanne fælge mærkes som "Tubeless compatible" eller "Tubeless Ready (TLR)". Læs fælgproducentens instruktioner omhyggeligt for at finde ud af, hvilke ekstra komponenter der er nødvendige for at konvertere til en slangeløs opsætning og for at vedligeholde den.

Slangeløse fælge fås med forskellige profiler, hvilket kan påvirke den type slangeløse dæk, der kan monteres på fælgen. Fælgproducenter kan f.eks. betegne en fælg som en krogfælg eller en krogløs fælg - afhængigt af, om der er et krogformet fremspring på fælgflangen eller ej. Vulstprofilen på slangeløse dæk er også forskellig fra producent til producent. På grund af det store udvalg af slangeløse dæk og fælge varierer kompatibiliteten mellem slangeløse dæk og forskellige typer af slangeløse fælge betydeligt.

• Brug kun slangeløse dæk, der udtrykkeligt er godkendt af fælg- eller dækproducenten til brug med de anvendte fælge.
• Læs fælg- og dækproducentens anvisninger omhyggeligt før montering.
• Hvis du har spørgsmål om kompatibiliteten mellem slangeløse dæk og fælge, bedes du kontakte din MERIDA-forhandler.

Montering af slangeløse dæk på slangeløse fælge kræver særlig viden, færdigheder og værktøj. Til en slangeløs opsætning kan det være nødvendigt at montere ekstra komponenter som fælgtape, ventilindsatser, tætningsmiddel og slangeløse dæk.

Dæk- og fælgbredde/diameter

Fælge og dæk fås i mange diametre og bredder. Fælgens (1) nominelle diameter skal svare til dækkets (2) nominelle diameter, og fælgens (3) bredde skal være kompatibel med dækkets (4) bredde.

Figur 16. Fælgenes dimensioner

Figur 17. Dækdimensioner

I det følgende afsnit beskrives indstillingerne for affjedringen på eONE-EIGHTY.

Din cykel er udstyret med en gennemgående aksel for at give affjedringsgaflen og bagtrianglen den nødvendige stivhed.

Aftageligt akselhåndtag

Vores MERIDA TR bagakselgreb kan bruges til at spænde bagakslen, men når det tages af, fungerer det også som en 6 mm og 4 mm unbrakonøgle, som kan bruges til at spænde mange andre bolte på cyklen.

For at bruge det aftagelige akselhåndtag skal du trække håndtaget ud på den side af cyklen, hvor der ikke er drev. For at sætte den i igen skal du blot skubbe den tilbage i midten af den gennemgående aksel.

Figur 19. Akselhåndtag

Pedalerne har hver et højre- eller venstregevind. Pedalerne er mærket med et "R" eller "L" på monteringssiden

1. Placer de to skiver, der er inkluderet i leveringsomfanget, på begge pedalaksler.
   Figur 20. Pedal med skive


2. Drej den venstre pedal mod uret ind i gevindet i den venstre krankarm.
3. Spænd pedalen med et tilspændingsmoment på 35 Nm.
   Figur 21. Pedal til venstre


4. Drej den højre pedal med uret ind i gevindet i den højre krankarm.
5. Spænd pedalen til 35 Nm.
   Figur 22. Pedal til højre



1. Tjek alle skruer for tæthed, korrekt tilslutning og korrekt fastgørelse
2. Tjek quick-release-spyd, gennemgående aksler, skrueforbindelser på for- og baghjul og andre komponenter
3. Kontrollér stikforbindelserne på batteriet, kontrolpanelet og displayet samt på drivenheden
4. Kontrollér batteriet i holderen og låsemekanismen

Lad din cykel hoppe ned på jorden fra lav højde. Undersøg eventuelle raslelyde, der måtte opstå. Kontrollér om nødvendigt lejerne, skrueforbindelserne og den korrekte placering af batteriet.

Udfør en bremsetest:

1. Test bremserne ved stilstand ved at trække bremsegrebene ind mod styret og anvende fuld bremsekraft.
2. Kontrollér, at forbremsen fungerer korrekt. Det gør du ved at køre langsomt på cyklen og trække i forbremsen. Cyklen skal stoppe med det samme.
3. Gentag også denne procedure for bagbremsen.

Trykpunktet skal være stabilt med det samme. Hvis du kun kan mærke et stabilt trykpunkt efter at have aktiveret bremsegrebet flere gange, bør du straks få din cykel kontrolleret af din MERIDA-forhandler.

Figur 23. Styrets vinkel

1. Sørg for, at styret er i en 90 graders vinkel i forhold til forhjulet.
2. Tjek, at styret sidder godt fast, så det ikke vrider sig under turen og får dig til at falde.
3. Sørg for, at ingen kabler er trukket eller kan komme i klemme, når du styrer.
4. Sørg for, at håndtagene sidder godt fast og er i god stand. Hvis håndtagene er løse eller har snit, revner eller slidte områder, skal du udskifte håndtagene eller få dem udskiftet af din MERIDA-forhandler.
5. Sørg for, at styrets ender og eventuelle fastgørelser er forseglet med propper. Hvis styrets endepropper er beskadigede, skal de udskiftes.
6. For styr med tilbehør for enden af styret skal du sørge for, at de er fastspændt i overensstemmelse med producentens specifikationer for styr og tilbehør.
7. Sørg også for, at styr, beslag, greb og bremse- og gearhåndtag er korrekt monteret, og at der er sørget for sikker håndtering af cyklen, herunder uhindret styring, opbremsning og gearskift.

1. Kontrollér, at sadlen er korrekt justeret og ligger i linje med overrøret.
2. Kontrollér, at saddelstængerne eller klemmen sidder fast, så sadlen ikke kan dreje, vippe eller forskubbe sig under kørslen.

Læg mærke til de fejlmeddelelser eller koder, der vises på displayet. Ret op på det, før du tager af sted Fejlfinding.

Det integrerede styrestop kan vride sig i tilfælde af et fald. Derfor skal man efter et fald sikre sig, at styrestoppet stadig er centreret ved at kontrollere, om styret kan drejes lige meget til højre og venstre, når det står stille.

Figur 24. Tjek styrevinkel

1. Tjek, om stellet eller affjedringsgaflen er knækket eller bøjet.
2. Tjek carbonrammen for revner eller bløde steder i carbonet, hvis din cykel har en carbonramme.

1. Tjek gearstangen ved at skifte gennem alle gear og sørg for, at den kører jævnt uden forsinkelser eller lyde.
2. Tjek hjulene ved at dreje dem og se efter sideværts udfald, slæbende bremser og løse eger eller slør på akslen.

Hvis du finder skader på disse dele, skal du ikke fortsætte din rejse!

Selv om der ikke kan konstateres nogen skade, skal du være meget opmærksom på usædvanlige lyde fra din cykel, mens du kører videre. Det kan være tegn på skader eller andre problemer. Kør ikke videre, hvis du bemærker usædvanlige lyde.

Hvis du er i tvivl om materialets tilstand efter et fald eller en ulykke, skal du altid kontakte din MERIDA-forhandler. Nogle konsekvenser af et fald eller en ulykke kan kun erkendes, hvis cyklen skilles helt ad og undersøges for revner eller andre tegn på skader.

Vores MERIDA TR bagakselgreb kan bruges til at spænde bagakslen. Når den er taget af, fungerer den også som en 6 mm og 4 mm unbrakonøgle, som kan bruges til at spænde mange andre skruer på cyklen.

For at bruge det aftagelige akselhåndtag skal du trække håndtaget ud på den side af cyklen, hvor der ikke er drev. For at sætte den i igen skal du blot skubbe den tilbage i midten af den gennemgående aksel.

Figur 25. Akselhåndtag

Der skal bruges en 6 mm unbrakonøgle til at løsne MERIDA-akslerne på baghjulet og forgaflen. Det gør du ved at bruge det aftagelige akselgreb på din cykel.

Håndtering af den indvendige sekskantaksel

Følgende afsnit forklarer, hvordan man monterer baghjulet.

1. Smør fedt på gevindet på den gennemgående aksel.
2. Sæt baghjulet i, så åbningen til navets gennemgående aksel og udfaldet flugter.
3. Skub den gennemgående aksel fra den side, hvor der ikke er drev, gennem dropoutet og gennem navet. Den gennemgående aksel skal røre ved gevindet på det modsatte dropout.
4. Spænd quick-release-akslen håndfast ved at dreje akselgrebet med uret.
5. Fjern akseldækslet Aftageligt akselhåndtag
6. Spænd quick release-akslen til 9-13,5 Nm med en momentnøgle og en 6 mm indvendig sekskant.

Følgende afsnit forklarer, hvordan man fjerner den gennemgående aksel fra baghjulet.

1. Drej akselgrebet mod uret for at frigøre den gennemgående aksel.
   Figur 26. Drej akselhåndtaget
2. Fjern den gennemgående aksel i retning af den ikke-drivende side.
   Figur 27. Fjern akslen med hurtigspænding
3. Fjern baghjulet.

Ved montering af den gennemgående aksel på forhjulet skal følgende betjeningsvejledning fra den pågældende producent af affjedringsgafler overholdes:

• Rock Shox: (www.sram.com)
• Fox og Marzocchi: (tech.ridefox.com)
• SR Suntour: (www.srsuntour.com)

For at fjerne den gennemgående aksel fra forhjulet, se venligst følgende betjeningsvejledning fra den respektive producent af affjedringsgaflen:

• Rock Shox: (www.sram.com)
• Fox og Marzocchi: (tech.ridefox.com)
• SR Suntour: (www.srsuntour.com)

Korrekt smøring sikrer, at kæden kører jævnt og roligt, og forlænger dens levetid.

Afhængigt af graden af tilsmudsning skal kæden rengøres med jævne mellemrum for at fjerne snavs og olieaflejringer. Særlige kædeaffedtningsmidler er ikke nødvendige.

Figur 28. Smøring af kæden

Vedligeholdelsen omfatter et komplet tjek af alle komponenter.

Den nye cykel bør altid kontrolleres efter den første tur.

Efter

• 100 km til 300 km kilometertal eller
• 5 timer til 10 timers rejsetid eller
• efter fire til seks uger
• senest efter tre måneder

bør du tage din cykel med til din MERIDA-forhandler til et første eftersyn.

De angivne tider er vejledende, med et årligt kilometertal på mellem 1.000 km og 2.000 km eller mellem 50 timer og 100 timers kørsel. Det tilfælde, der opstår først, er afgørende.

Hvis du jævnligt kører på dårlige veje, vil vedligeholdelsesintervallerne blive forkortet i takt med den hårdere brug.

Du kan også selv udføre vedligeholdelsesarbejdet, hvis du har håndværksmæssige færdigheder, lidt erfaring og passende værktøj, f.eks. en momentnøgle. Hvis der opdages fejl under inspektionen, skal du straks iværksætte foranstaltninger.

Din MERIDA-forhandler vil give dig eksperthjælp til alle vedligeholdelsesspørgsmål.

Reservedele kan bestilles hos din MERIDA-forhandler. De nødvendige MERIDA-delnumre kan findes i eksplosionsbillederne.

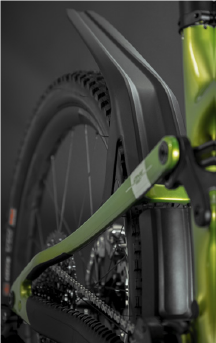

En længere skærm (lang skærm) kan eftermonteres på din cykel.

Figur 29. Lang skærm set forfra

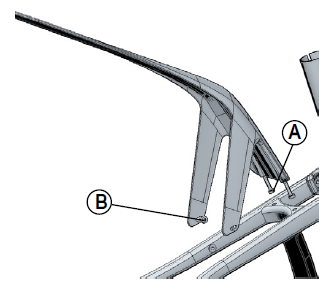

Montering af de forskellige skærme

Din cykel kan udstyres med to forskellige skærme. Den korte skærm beskytter støddæmperen, sadelrøret og lejerne mod snavs og stenslag. Vi anbefaler, at du altid lader den korte skærm være monteret. Den har også den funktion, at den holder kædestagsbeskytteren på plads.

Figur 30. Lang skærm set fra siden

Hvis du kører på mudrede stier, er der mulighed for at få en ekstra lang skærm. Den supplerer den korte skærm og giver betydeligt mere beskyttelse mod mudder og vand.

Din cykel indeholder en værktøjskasse og et multiværktøj under sadlen. V-MOUNT gør det muligt at montere værktøjskasse og multiværktøj under sadlen.

MERIDA Multiværktøj 12-i-1

Figur 35. Multiværktøj

Multitool V-Mount Box til montering under sadlen

Figur 36. Multiværktøj på sadlen

Multiværktøjet indeholder følgende værktøjer:

• Sekskantnøgle: 2/2,5/3/4/5/6/8 mm
• Skruetrækker: +/-
• Torx: T10/T25/T30

For at bruge multiværktøjet skal du åbne klappen på værktøjskassen og trække det ud. Når du vil gemme den væk, skal du bare skubbe den tilbage i værktøjskassen og lukke klappen.

Hvis du vil fjerne hele kassen fra sadlen, skal du tage værktøjet ud af kassen og løsne klappen fra kassen ved at trække kassen ud. Skru kassen ud af V-MOUNT med en 3 mm unbrakonøgle.

BOSCH PowerMore 250 Range Extender kan eftermonteres på din cykel for at øge batterikapaciteten.

Det matchende kabel er Bosch Power More-kablet 100 mm væk fra batteriholderen.

BOSCH PowerMore-batteriholderen og rækkeviddeforlængerkablet er nødvendige for installationen.

Figur 37. Rækkeviddeforlænger

Den maksimale gaffellængde, målt fra akslen til gaffelkronen, er 596 mm. Det svarer til dimensionerne på konventionelle affjedringsgafler med 180 mm vandring.

Der må højst bruges 30 mm afstandsstykker til kronrøret.

Eksplosionstegningen kan downloades som PDF-fil via følgende link:

Eksplosionstegning

Figur 38. Eksploderet visning
