Brug uden for den kategori, der er tildelt cyklen i henhold til DIN EN 17406-klassificering af cykler, betragtes som ukorrekt brug.

Desuden betragtes følgende som forkert brug:

• udskiftning, brug og montering af uautoriserede komponenter
• Montering af en forbrændingsmotor eller elektrisk motor
• ethvert reparationsarbejde på kulstofdele
• Mekanisk ændring af eksisterende dele (slibning, filing, boring osv.)
• Fjernelse af sikkerhedsudstyr (f.eks. reflekser) eller holdeanordninger
• Øget ydeevne (tuning)

Din MERIDA eFLOAT HD er godkendt til brug med anhænger til transport af gods og børn op til 27 kg.

Der er plads til op til to børn i særlige børnetrailere, som trækkes efter cyklen.

Vær opmærksom på, når du bruger en trailer:

• Traileren anses for at være en del af den samlede tilladte vægt med sin faktiske vægt inklusive last.
• Anhængertrækket må kun monteres på bagakslen eller på særlige holdere på bagsmækken.
• Det er ikke tilladt at fastgøre anhængertrækket til stelrør, bagstivere eller sadelpind.
• Hvis det er nødvendigt at udskifte den originale quick release-aksel for at fastgøre anhængertrækket eller spænde en adapter på den originale quick release-aksel, skal du sørge for, at akslens gevind og akselmøtrikkens gevind overlapper hinanden fuldstændigt.
• Udskiftningsaksler skal overholde de tekniske specifikationer Tekniske specifikationer for den originale MERIDA-aksel (spændebredde, gevindstigning og gevindlængde, materiale og diameter).
• Hvis belysningsudstyret er skjult af traileren, skal det være synligt fastgjort til traileren. Når du kører om natten, skal du montere en lygte med batteri/genopladeligt batteri bag på vognen.
• Den maksimalt tilladte hastighed, der er angivet af trailerproducenten, skal overholdes. Følg trailerproducentens anvisninger.
• Transporter kun personer i godkendte trailere.

Vejledning til udskiftning af komponenter med pedalassistance op til 25 km/t

* Bemærkning om kategori 3: Godkendelse fra komponentproducenten kan kun gives, hvis komponenten er blevet tilstrækkeligt testet på forhånd i overensstemmelse med dens tilsigtede formål og de relevante standarder, og der er udført en risikoanalyse.

Din MERIDA eFLOAT HD er omhyggeligt fremstillet og leveres normalt fuldt monteret og klar til brug fra din MERIDA-forhandler.

Kort tid

Hvis du vedligeholder din MERIDA eFLOAT HD regelmæssigt i løbet af sæsonen, skal du ikke træffe særlige foranstaltninger.

Opbevar din eFLOAT HD på et tørt, godt ventileret sted.

Længere tid

Slangerne mister gradvist luft ved længere tids inaktivitet. Hvis eFLOAT HD står på flade dæk i længere tid, kan dækkonstruktionen blive beskadiget. Hæng derfor hjulene eller hele eFLOAT HD op, eller kontroller regelmæssigt dæktrykket.

Rengør din eFLOAT HD og beskyt den mod rust. Du kan få specielle plejemidler til dette hos din MERIDA-forhandler.

Fjern batteriet fra din eFLOAT HD. Ideelt set bør batteriet opbevares med et opladningsniveau på 30 % og ved temperaturer mellem 0° C og 20° C i et tørt miljø. Et godt ventileret rum med en røgdetektor, væk fra varmekilder eller letantændelige materialer, er bedst egnet til opbevaring.

For at sikre driftssikkerheden af din MERIDA eFLOAT HD skal skruerne på komponenterne strammes omhyggeligt. Dette bør kontrolleres både før den første rejse og med regelmæssige mellemrum.

Brug en momentnøgle, som gør det muligt at indstille det korrekte skruemoment. Nærm dig det foreskrevne maksimale skruemoment nedefra i halve newtonmeter, og kontroller, at komponenten sidder fast igen og igen i mellemtiden. Overskrid ikke det maksimale skruemoment, der er angivet af producenten.

For dele, som der ikke findes oplysninger om, skal du starte med 2 Nm.

Du finder alle informationer om dit E-system på: (www.bosch-ebike.com)

Mulighed 1: Purion 200-kontrolenhed

Purion 200-kontrolenheden er beregnet til at styre din eBike og eventuelt til at styre en ekstra indbygget computer af smart system-generationen.

Figur 2. Purion 200-kontrolenhed

Pos.	Kontrolelement
1	Tænd/sluk-knap
2	Display
3	Sensor for omgivende lys
4	Knap til valg
5	Knap til at øge assistanceniveauet +/ Cykelbelysning
6	Knap til lavere assistanceniveau -/ skubbehjælp
7	Beslag
8	Fastgørelsesskrue
9	Diagnostisk forbindelse (kun til vedligeholdelsesformål)
10	Rul til venstre
11	Rul til højre

Purion 200-betjening via 5-knaps-kontrolenhed

Figur 3. Purion 200-betjening via 5-knaps-kontrolenhed

Pos.	Kontrolelement
1	Rul til venstre
2	Rul til højre
3	Øg støtteniveauet / rul op
4	Lavere støtteniveau / rul ned
5	Tryk kortvarigt: Åbn valgknappen / indstillingsmenuen på statusskærmen / bekræft fejlkoder Tryk og hold (>1 s): Åbn hurtigmenuen (fra enhver skærm undtagen statusskærmen)

Mulighed 2: Bordcomputer Kiox 500

Bordcomputeren Kiox 500 er beregnet til visning af køredata på din eBike af systemgenerationen Smart System. For at kunne udnytte bordcomputeren Kiox 300/Kiox 500 fuldt ud kræves en kompatibel smartphone med appen eBike Flow.

Figur 4. Bordcomputer Kiox 500

Betjening via LED-fjernbetjening

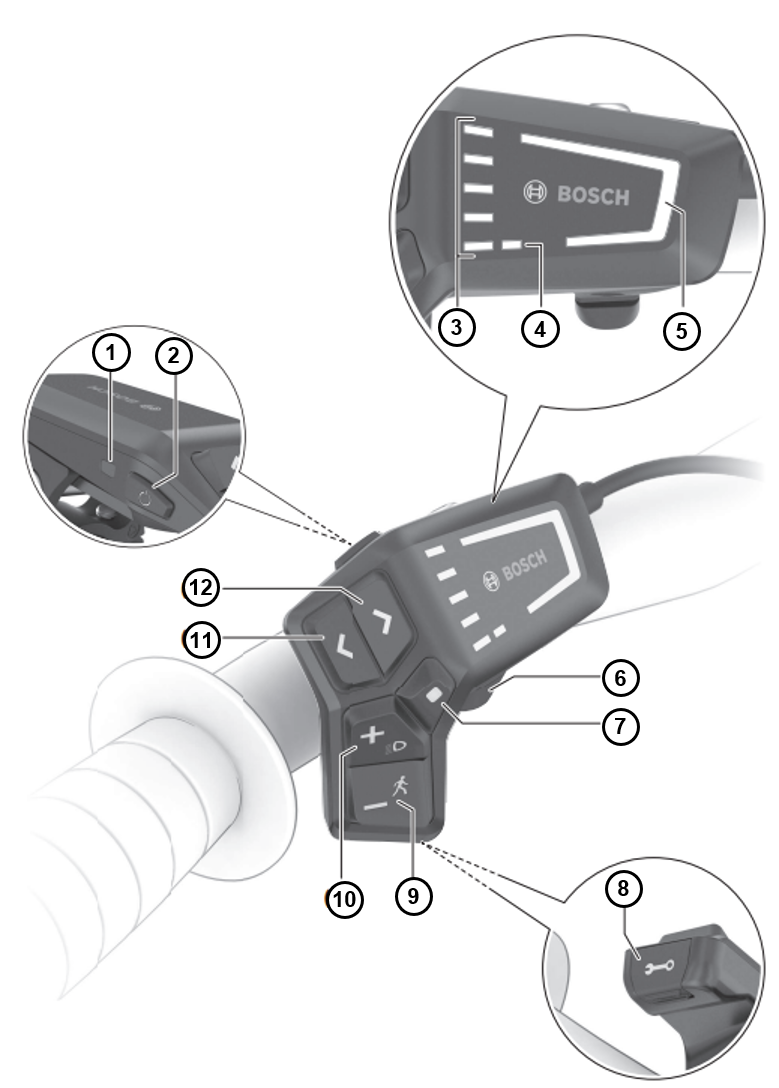

Figur 5. Betjening af LED-fjernbetjening

Pos.	Kontrolelement
1	Sensor for omgivende lys
2	Tænd/sluk-knap
3	Opladningsindikator for elcykelbatteri
4	ABS-LED (ekstraudstyr)
5	Køremodus-LED
6	Beslag
7	Knap til valg
8	Diagnostisk forbindelse (kun til vedligeholdelsesformål)
9	Knap til lavere assistanceniveau -/ skubbehjælp
10	Knap til at øge assistanceniveauet +/ Cykelbelysning
11	Tast til at reducere lysstyrken / bladre bagud
12	Tast til at øge lysstyrken / bladre fremad

Procedure

1. Drej grebet på underrøret med uret til lodret position for at åbne batteridækslets lås.



2. Fjern batteridækslet.



3. Drej nøglen i låsen med uret. Batteriet falder ned i sikkerhedspositionen.



4. Tag fat om batteriet med den ene hånd.
5. Tryk med den anden hånd på sikkerhedsgrebet på den øverste batteriholder.
6. Fjern batteriet forsigtigt nedad.




På en cykel med et almindeligt lige overrør skal der være mindst 25 mm mellem dig og overrøret, når du står over cyklen.

Styrets højde i forhold til sadlen og afstanden mellem sadlen og styret bestemmer ryggens hældning. Med et lavt styr sidder du sportsligt og lægger meget vægt på forhjulet.

Ahead-styresystemet er tilgængeligt og kan bruges til at variere styrets højde

Skaft til gevindløse systemer - Ahead®-systemer

På MERIDA-cykler med Aheadset bruges frempinden til at justere lejernes forspænding. Hvis spindelpositionen ændres, skal lejespillet justeres igen.

Figur 6. Stængler til gevindløse systemer - Ahead-systemer

Du kan justere højden i begrænset omfang ved at flytte afstandsstykkerne eller vende frempinden på flip-flop-modeller.

Diameteren og bredden på de originale hjul og dæk blev valgt for at sikre tilstrækkelig frigang mellem det roterende hjul og dæk og stellet, gaflen og andre komponenter. Enhver ændring af hjulene eller dækkene kan påvirke denne dækafstand. Dæk, der er mærket som samme størrelse, kan have forskellig bredde, når de er monteret, oppumpet og sat på cyklen. Kontrollér altid dækafstanden med dækkene monteret og fuldt oppumpede, også selvom reservedækkene har samme størrelse som de dæk, der skal udskiftes.

Afstanden mellem et korrekt oppumpet dæk og en hvilken som helst del af cyklen skal generelt være mindst 6 mm. Hold altid tilstrækkelig afstand mellem den roterende fælg og dækket og stellet, gaflen og andre komponenter. Tjek regelmæssigt stel og forgaffel for skader og området omkring hjulet for fremmedlegemer eller genstande.

Figur 7. Dækafstand på forhjulet

Figur 8. Dækafstand på baghjulet

Når du kører på cyklen, må dækkene ikke røre gaffel, stel eller andre komponenter, hvis et affjedringselement er helt sammenpresset, eller hjulene er deformeret af sidekræfter. Med en affjedret gaffel skal dækket f.eks. have en minimumsafstand til gaffelkronen, selv når gaflen er helt sammenpresset.

Nye skivebremser skal bremses ind. Indkørsel af bremserne er med til at sikre en konstant og kraftig bremseevne samt en støjsvag opbremsning under de fleste kørselsforhold.

1. Det gør du ved at sætte dig på sadlen og accelerere cyklen til en moderat hastighed på en flad vejstrækning.
2. Træk derefter hårdt i bremsegrebene, indtil ganghastigheden er nået. Gentag denne proces tyve gange.
3. Accelerer til en højere hastighed, og brems cyklen til ganghastighed. Gentag denne proces ti gange.
4. Lad bremserne køle af, før du kører videre.
5. Kontakt din MERIDA-forhandler, hvis bremsevirkningen aftager, eller hvis trykpunktet bliver svampet.

Din cykel er udstyret med en gennemgående aksel for at give affjedringsgaflen og bagtrianglen den nødvendige stivhed.

Figur 9. Akselhåndtag

EAN: 4057094024029

Pedalerne har hver et højre- eller venstregevind. Pedalerne er mærket med et "R" eller "L" på monteringssiden

1. Placer de to skiver, der er inkluderet i leveringsomfanget, på begge pedalaksler.
   Figur 10. Pedal med skive


2. Drej den venstre pedal mod uret ind i gevindet i den venstre krankarm.
3. Spænd pedalen med et tilspændingsmoment på 35 Nm.
   Figur 11. Pedal til venstre


4. Drej den højre pedal med uret ind i gevindet i den højre krankarm.
5. Spænd pedalen til 35 Nm.
   Figur 12. Pedal til højre



1. Tjek alle skruer for tæthed, korrekt tilslutning og korrekt fastgørelse
2. Tjek quick-release-spyd, gennemgående aksler, skrueforbindelser på for- og baghjul og andre komponenter
3. Kontrollér stikforbindelserne på batteriet, kontrolpanelet og displayet samt på drivenheden
4. Kontrollér batteriet i holderen og låsemekanismen

Lad din cykel hoppe ned på jorden fra lav højde. Undersøg eventuelle raslelyde, der måtte opstå. Kontrollér om nødvendigt lejerne, skrueforbindelserne og den korrekte placering af batteriet.

Udfør en bremsetest:

1. Test bremserne ved stilstand ved at trække bremsegrebene ind mod styret og anvende fuld bremsekraft.
2. Kontrollér, at forbremsen fungerer korrekt. Det gør du ved at køre langsomt på cyklen og trække i forbremsen. Cyklen skal stoppe med det samme.
3. Gentag også denne procedure for bagbremsen.

Trykpunktet skal være stabilt med det samme. Hvis du kun kan mærke et stabilt trykpunkt efter at have aktiveret bremsegrebet flere gange, bør du straks få din cykel kontrolleret af din MERIDA-forhandler.

Figur 13. Styrets vinkel

1. Sørg for, at styret er i en 90 graders vinkel i forhold til forhjulet.
2. Tjek, at styret sidder godt fast, så det ikke vrider sig under turen og får dig til at falde.
3. Sørg for, at ingen kabler er trukket eller kan komme i klemme, når du styrer.
4. Sørg for, at håndtagene sidder godt fast og er i god stand. Hvis håndtagene er løse eller har snit, revner eller slidte områder, skal du udskifte håndtagene eller få dem udskiftet af din MERIDA-forhandler.
5. Sørg for, at styrets ender og eventuelle fastgørelser er forseglet med propper. Hvis styrets endepropper er beskadigede, skal de udskiftes.
6. For styr med tilbehør for enden af styret skal du sørge for, at de er fastspændt i overensstemmelse med producentens specifikationer for styr og tilbehør.
7. Sørg også for, at styr, beslag, greb og bremse- og gearhåndtag er korrekt monteret, og at der er sørget for sikker håndtering af cyklen, herunder uhindret styring, opbremsning og gearskift.

1. Kontrollér, at sadlen er korrekt justeret og ligger i linje med overrøret.
2. Kontrollér, at saddelstængerne eller klemmen sidder fast, så sadlen ikke kan dreje, vippe eller forskubbe sig under kørslen.

Læg mærke til de fejlmeddelelser eller koder, der vises på displayet. Ret op på det, før du tager af sted Fejlfinding.

Det integrerede styrestop kan vride sig i tilfælde af et fald. Derfor skal man efter et fald sikre sig, at styrestoppet stadig er centreret ved at kontrollere, om styret kan drejes lige meget til højre og venstre, når det står stille.

Figur 14. Tjek styrevinkel

1. Tjek, om stellet eller affjedringsgaflen er knækket eller bøjet.
2. Tjek carbonrammen for revner eller bløde steder i carbonet, hvis din cykel har en carbonramme.

1. Tjek gearstangen ved at skifte gennem alle gear og sørg for, at den kører jævnt uden forsinkelser eller lyde.
2. Tjek hjulene ved at dreje dem og se efter sideværts udfald, slæbende bremser og løse eger eller slør på akslen.

Hvis du finder skader på disse dele, skal du ikke fortsætte din rejse!

Selv om der ikke kan konstateres nogen skade, skal du være meget opmærksom på usædvanlige lyde fra din cykel, mens du kører videre. Det kan være tegn på skader eller andre problemer. Kør ikke videre, hvis du bemærker usædvanlige lyde.

Hvis du er i tvivl om materialets tilstand efter et fald eller en ulykke, skal du altid kontakte din MERIDA-forhandler. Nogle konsekvenser af et fald eller en ulykke kan kun erkendes, hvis cyklen skilles helt ad og undersøges for revner eller andre tegn på skader.

Vores MERIDA TR bagakselgreb kan bruges til at spænde bagakslen. Når den er taget af, fungerer den også som en 6 mm og 4 mm unbrakonøgle, som kan bruges til at spænde mange andre skruer på cyklen.

For at bruge det aftagelige akselhåndtag skal du trække håndtaget ud på den side af cyklen, hvor der ikke er drev. For at sætte den i igen skal du blot skubbe den tilbage i midten af den gennemgående aksel.

Figur 15. Akselhåndtag

Der skal bruges en 6 mm unbrakonøgle til at løsne MERIDA-akslerne på baghjulet og forgaflen. Det gør du ved at bruge det aftagelige akselgreb på din cykel.

Håndtering af den indvendige sekskantaksel

Følgende afsnit forklarer, hvordan man monterer baghjulet.

1. Smør fedt på gevindet på den gennemgående aksel.
2. Sæt baghjulet i, så åbningen til navets gennemgående aksel og udfaldet flugter.
3. Skub den gennemgående aksel fra den side, hvor der ikke er drev, gennem dropoutet og gennem navet. Den gennemgående aksel skal røre ved gevindet på det modsatte dropout.
4. Spænd quick-release-akslen håndfast ved at dreje akselgrebet med uret.
5. Fjern akseldækslet Aftageligt akselhåndtag
6. Spænd quick release-akslen til 9-13,5 Nm med en momentnøgle og en 6 mm indvendig sekskant.

Ved montering af den gennemgående aksel på forhjulet skal følgende betjeningsvejledning fra den pågældende producent af affjedringsgafler overholdes:

• Rock Shox: (www.sram.com)
• Fox og Marzocchi: (tech.ridefox.com)
• SR Suntour: (www.srsuntour.com)

For at fjerne den gennemgående aksel fra forhjulet, se venligst følgende betjeningsvejledning fra den respektive producent af affjedringsgaflen:

• Rock Shox: (www.sram.com)
• Fox og Marzocchi: (tech.ridefox.com)
• SR Suntour: (www.srsuntour.com)

Følgende afsnit forklarer, hvordan man fjerner den gennemgående aksel fra baghjulet.

1. Drej akselgrebet mod uret for at frigøre den gennemgående aksel.
   Figur 16. Drej akselhåndtaget
2. Fjern den gennemgående aksel i retning af den ikke-drivende side.
   Figur 17. Fjern akslen med hurtigspænding
3. Fjern baghjulet.

Korrekt smøring sikrer, at kæden kører jævnt og roligt, og forlænger dens levetid.

Afhængigt af graden af tilsmudsning skal kæden rengøres med jævne mellemrum for at fjerne snavs og olieaflejringer. Særlige kædeaffedtningsmidler er ikke nødvendige.

Figur 18. Smøring af kæden

Vedligeholdelsen omfatter et komplet tjek af alle komponenter.

Den nye cykel bør altid kontrolleres efter den første tur.

Efter

• 100 km til 300 km kilometertal eller
• 5 timer til 10 timers rejsetid eller
• efter fire til seks uger
• senest efter tre måneder

bør du tage din cykel med til din MERIDA-forhandler til et første eftersyn.

De angivne tider er vejledende, med et årligt kilometertal på mellem 1.000 km og 2.000 km eller mellem 50 timer og 100 timers kørsel. Det tilfælde, der opstår først, er afgørende.

Hvis du jævnligt kører på dårlige veje, vil vedligeholdelsesintervallerne blive forkortet i takt med den hårdere brug.

Du kan også selv udføre vedligeholdelsesarbejdet, hvis du har håndværksmæssige færdigheder, lidt erfaring og passende værktøj, f.eks. en momentnøgle. Hvis der opdages fejl under inspektionen, skal du straks iværksætte foranstaltninger.

Din MERIDA-forhandler vil give dig eksperthjælp til alle vedligeholdelsesspørgsmål.

Reservedele kan bestilles hos din MERIDA-forhandler. De nødvendige MERIDA-delnumre kan findes i eksplosionsbillederne.

Den forreste bagagebærer er allerede monteret på din eFLOAT HD fra fabrikken.

Den forreste bagagebærer kan belastes med 10 kg. Lasten skal sikres med passende spændebånd.

Kontroller, at styret kan dreje frit, før hver tur!

Figur 19. Forreste bagagebærer med lasteflade

Hvis du i stedet for en lasteflade ønsker at bruge MIK-beslaget, kan lastefladen fjernes ved at løsne de fire skruer. På dette MIK-beslag kan du f.eks. montere en cykelkasse med målene 40 x 30 x 12 cm.

Figur 20. Forreste bagagebærer uden lasteflade

Bagagebærerne på eFLOAT CITY, eFLOAT TK, eFLOAT CC og eFLOAT HD har en MIK HD-grænseflade. På denne grænseflade kan der monteres et barnesæde, der er beregnet til MIK HD-grænseflader.

Din cykel indeholder en værktøjskasse og et multiværktøj under sadlen. V-MOUNT gør det muligt at montere værktøjskasse og multiværktøj under sadlen.

MERIDA Multiværktøj 12-i-1

Figur 24. Multiværktøj

Multitool V-Mount Box til montering under sadlen

Figur 25. Multiværktøj på sadlen

Multiværktøjet indeholder følgende værktøjer:

• Sekskantnøgle: 2/2,5/3/4/5/6/8 mm
• Skruetrækker: +/-
• Torx: T10/T25/T30

For at bruge multiværktøjet skal du åbne klappen på værktøjskassen og trække det ud. Når du vil gemme den væk, skal du bare skubbe den tilbage i værktøjskassen og lukke klappen.

Hvis du vil fjerne hele kassen fra sadlen, skal du tage værktøjet ud af kassen og løsne klappen fra kassen ved at trække kassen ud. Skru kassen ud af V-MOUNT med en 3 mm unbrakonøgle.

BOSCH PowerMore 250 Range Extender kan eftermonteres på din cykel for at øge batterikapaciteten.

Det passende kabel er Bosch Power More-kablet 100 mm med udgang til batteriholderen.

BOSCH PowerMore-batteriholderen og rækkeviddeforlængerkablet er nødvendige for installationen.

Figur 26. Rækkeviddeforlænger

Et støtteben kan eftermonteres via en holder til støttebenet på kædestagen. Afstanden mellem hullerne er: 17 mm.

Passende bagstøtteben: Varenummer A2184000084.

Figur 27. Støtteben (øverst)

Figur 28. Støtteben (nederst)

Modellerne eFLOAT CC, TK og HD har også en støttefod med to ben med varenummer A2184000095.

Figur 29. Støttefod med to ben (øverst)

Figur 30. Støttefod med to ben (nederst)

Før du kører, skal du sikre dig, at stellåsen er åbnet, og at nøglen er fjernet fra stellåsen.

Den maksimale gaffellængde, målt fra akslen til gaffelkronen, er 545 mm. Det svarer til dimensionerne på konventionelle affjedringsgafler med 120 mm vandring.

Der må højst bruges 30 mm afstandsstykker til kronrøret.

Eksplosionstegningen kan downloades som PDF-fil via følgende link:

Eksplosionstegning af stel med lavt overrør

Eksplosionstegning af stel med højt overrør

Eksplosionstegning af eFLOAT bagagebærer

Figur 31. Eksploderet visning

Figur 32. Eksploderet visning
