Rövid ideig

Ha a szezon során rendszeresen karbantartod a MERIDA eONE-EIGHTY kerékpárt, nincs szükség különleges intézkedésekre.

Tárold az eONE-EIGHTY kerékpárt száraz, jól szellőző helyen.

Hosszabb ideig

A tömlők hosszabb állás során fokozatosan veszítenek levegőt. Ha az eONE-EIGHTY kerékpár hosszabb ideig lapos gumiabroncsokon áll, az abroncsok szerkezete károsodhat. Ezért tartsd a kerekeket vagy az egész eONE-EIGHTY kerékpárt felakasztva, vagy ellenőrizd rendszeresen a gumiabroncsnyomást.

Tisztítsd meg az eONE-EIGHTY kerékpárt, és óvd a korróziótól. A MERIDA márkakereskedőnél speciális ápolószereket találsz erre a célra.

Vedd ki az akkumulátort az eONE-EIGHTY kerékpárból. Ideális esetben az akkumulátort 30%-os töltöttségi szinten, 0 °C és 20 °C közötti hőmérsékleten, száraz környezetben kell tárolni. A tárolásra egy jól szellőző, füstérzékelővel ellátott, hőforrásoktól vagy könnyen gyúlékony anyagoktól távol eső helyiség a legalkalmasabb.

A MERIDA eONE-EIGHTY kerékpárod üzembiztonsága érdekében az alkatrészek csavarjait gondosan meg kell húzni. Ezt az első túra előtt és rendszeres időközönként is ellenőrizni kell.

Ehhez használd a nyomatékkulcsot, amellyel beállítható a megfelelő meghúzási nyomaték. A csavarok előírt maximális meghúzási nyomatékát alulról fél newtonméterenként közelítsd meg, és közben folyamatosan ellenőrizd, hogy az alkatrész megfelelően rögzül-e. Vigyázz, hogy eközben ne lépd túl a gyártó által előírt maximális meghúzási nyomatékot.

Azoknál az alkatrészeknél, amelyeknél nincs megadva meghúzási nyomaték, a csavarokat 2 Nm-rel kezdd el meghúzni.

Az E-rendszerrel kapcsolatos összes információ elérhető a (www.bosch-ebike.com) oldalon.

1. opció: Purion 200 kezelőegység

A Purion 200 vezérlőegység az eBike vezérlésére és opcionálisan egy további, smart System rendszergenerációjú fedélzeti számítógép vezérlésére szolgál.

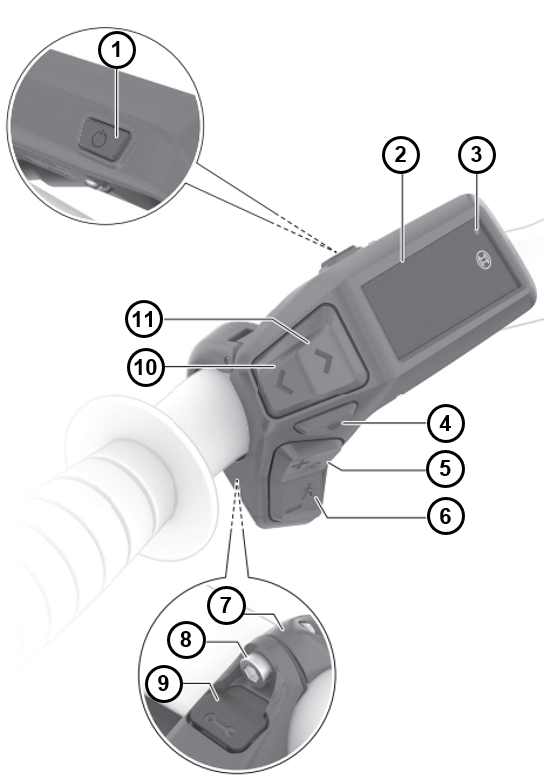

3. Ábra Purion 200 kezelőegység

Poz.	Kezelőelem
1	BE/KI gomb
2	kijelző
3	Környezetifény-érzékelő
4	Kiválasztó gomb
5	Támogatási szint növelése + / kerékpár-világítás gomb
6	Támogatási szint csökkentése – / tolási segítség gomb
7	Tartó
8	Rögzítőcsavar
9	Diagnosztikai csatlakozó (csak karbantartáshoz)
10	Lapozás balra
11	Lapozás jobbra

A Purion 200 kezelése az ötgombos kezelőegység segítségével

4. Ábra A Purion 200 kezelése az ötgombos kezelőegység segítségével

Poz.	Kezelőelem
1	Lapozás balra
2	Lapozás jobbra
3	Támogatási szint növelése gomb / lapozás felfelé gomb
4	Támogatási szint csökkentése / lapozás lefelé gomb
5	Röviden megnyomva: Kijelölőgomb / beállítási menü megnyitása az állapotképernyőn / hibakód nyugtázása Hosszan megnyomva (>1 s): Gyorsmenü megnyitása (az állapotképernyő kivételével minden képernyőről)

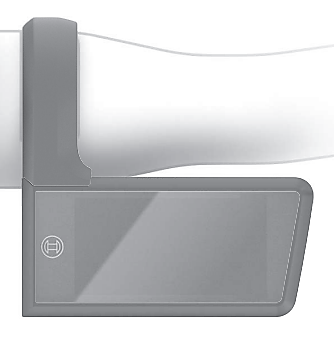

2. opció: Purion 400 fedélzeti számítógép

A Purion 400 fedélzeti számítógép a smart System rendszergenerációjú eBike menetadatainak kijelzésére szolgál. A Purion 400 fedélzeti számítógép valamennyi funkciójának használatához egy kompatibilis okostelefonra és egy eBike Flow alkalmazásra lesz szükséged.

5. Ábra Purion 400 fedélzeti számítógép

Kezelés a System Controller és a Mini Remote Dropbar segítségével

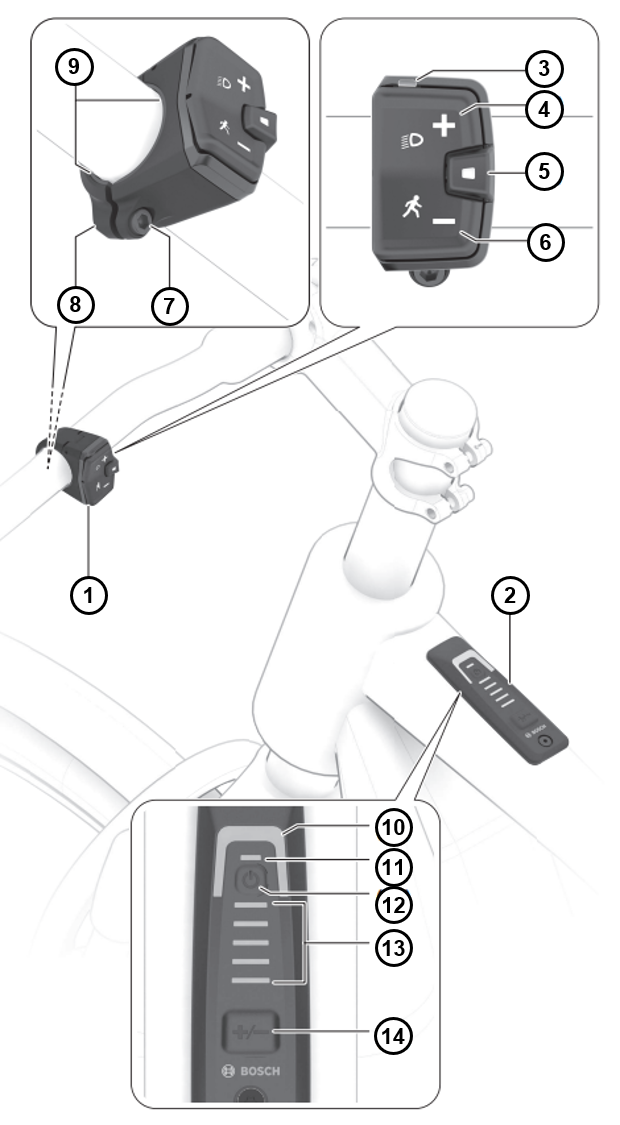

6. Ábra Kezelés a System Controller és a Mini Remote Dropbar segítségével

Poz.	Kezelőelem
1	Mini Remote/ Mini Remote Dropbar kezelőegység
2	System Controller kezelőegység
3	LED-jelzőfény
4	Támogatási szint növelése + / kerékpár-világítás
5	Kiválasztó gomb
6	Támogatási szint csökkentése – / tolási segítség
7	Tartó rögzítőcsavarja
8	Tartó
9	Gumi betét / akkumulátortartó
10	Menetüzemmód gomb
11	ABS-LED (opcionális) / környezetifény-érzékelő
12	BE/KI gomb
13	eBike akkumulátor töltésiszint-kijelző
14	Üzemmód gomb

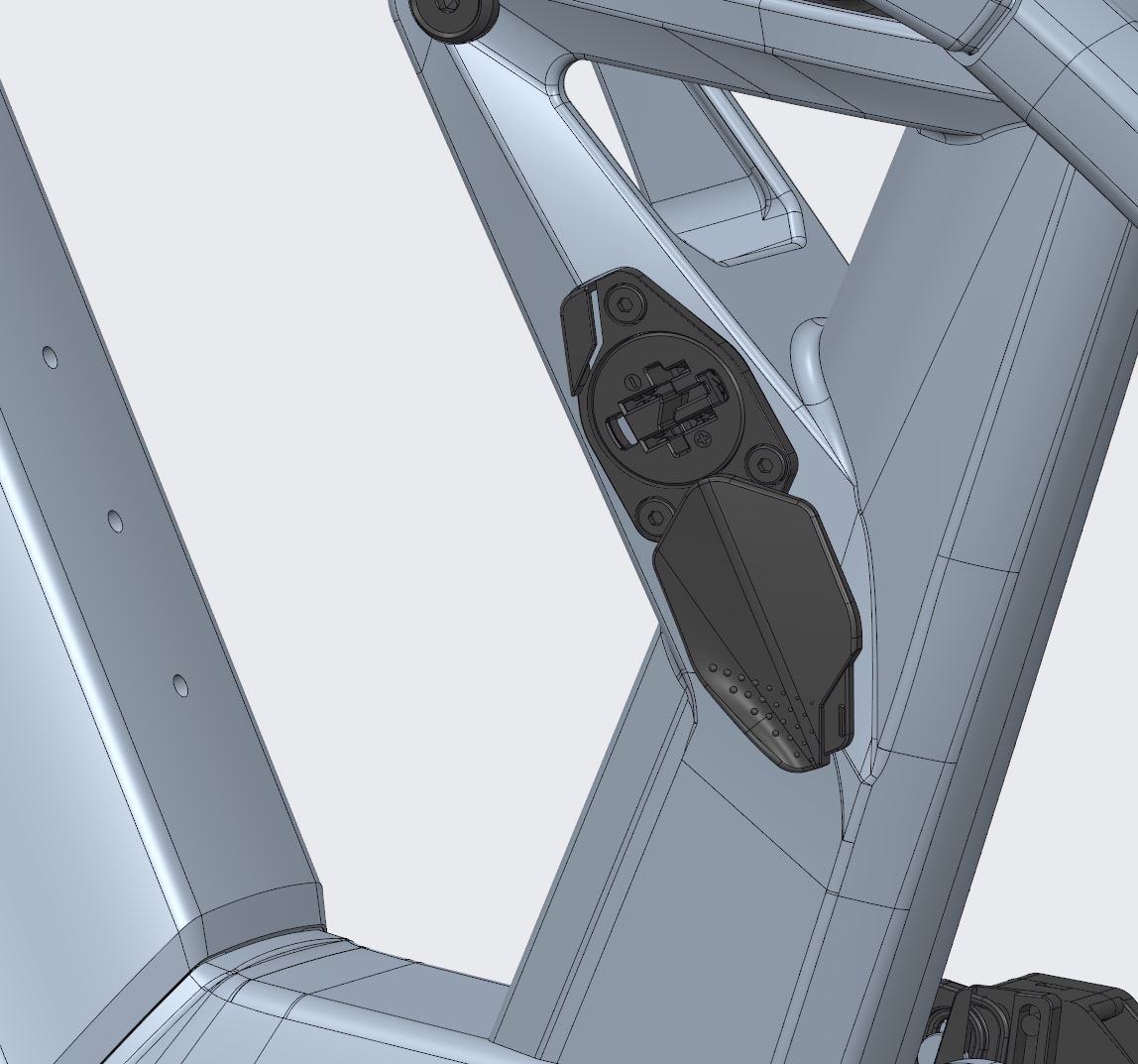

1. Nyisd ki a nyeregvázcsövön a töltőaljzat fedelét az óramutató járásával megegyező irányban elforgatva.

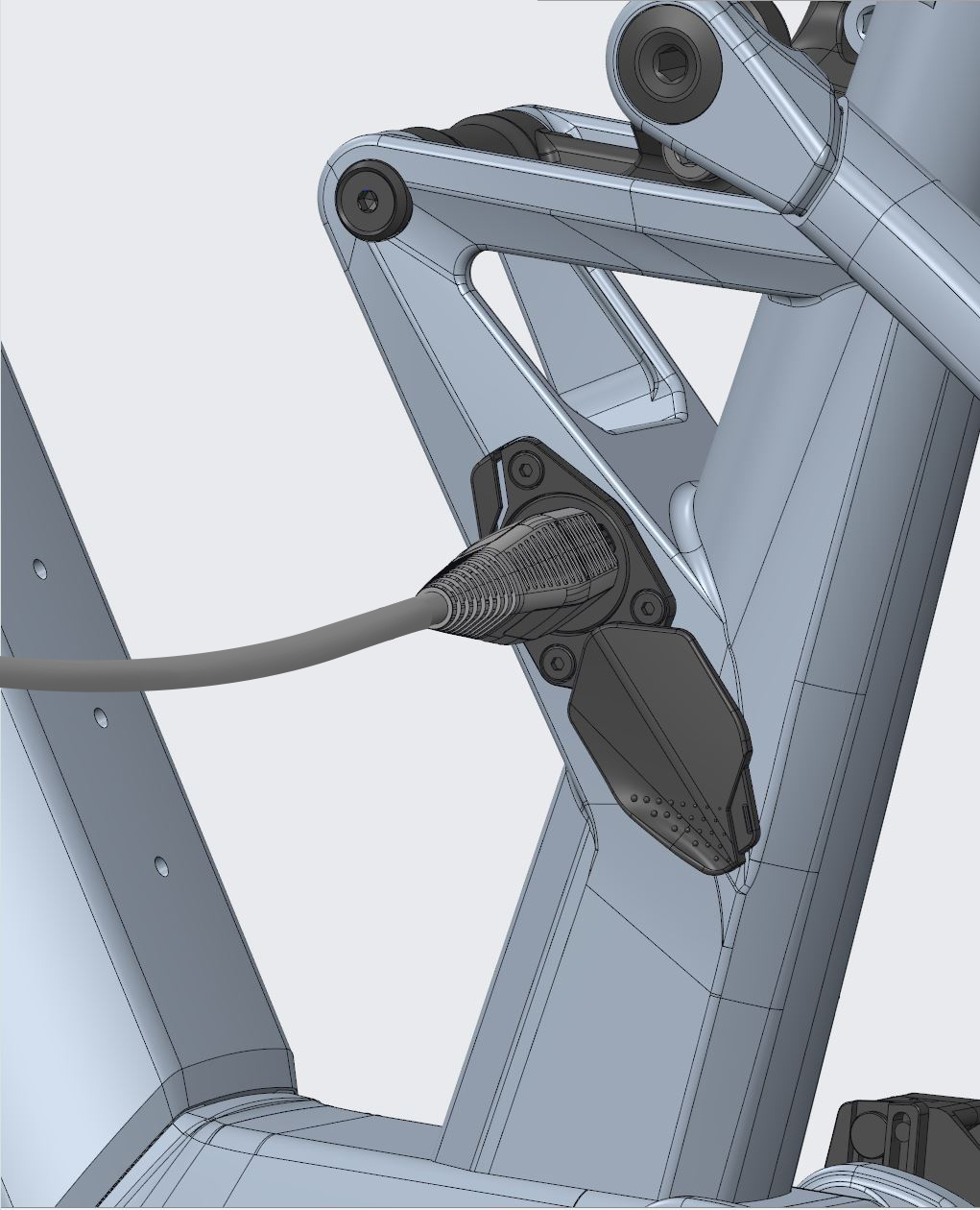

2. Helyezd a töltőkábelt a mélyedéssel lefelé a töltőaljzatba. A csatlakozódugó csak egy pozícióban illeszkedik a töltőaljzatba.

3. A töltés befejezése után húzd ki a töltőkábelt.

4. Zárd be a töltőaljzat fedelét az óramutató járásával megegyező irányban elforgatva, ameddig a helyére nem kattan.

Eljárás

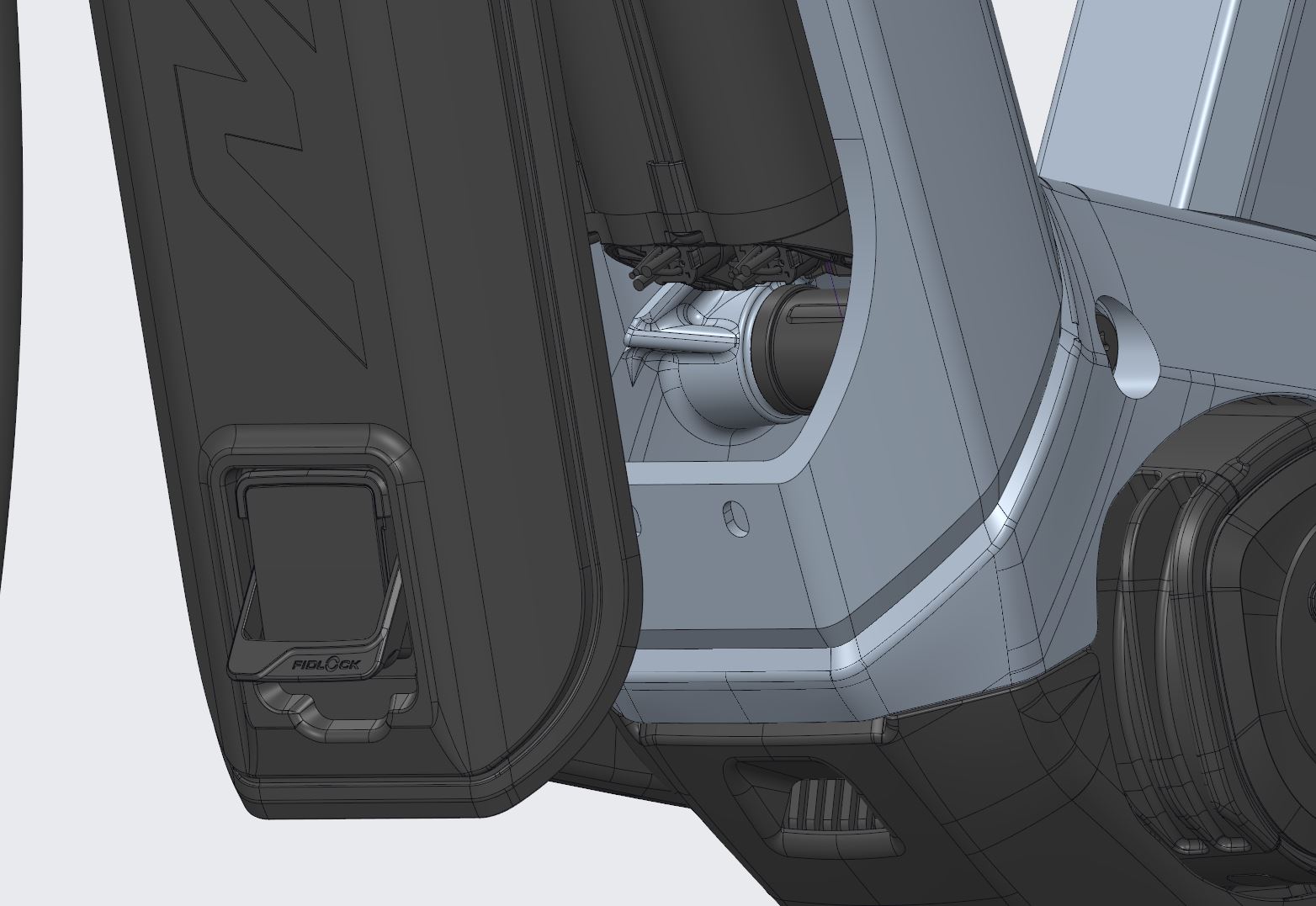

1. Emeld meg a Fidlock zár karját az alsó vázcsövön található akkumulátor fedélnél.
   7. Ábra A Fidlock zár karja


2. Hajtsd le az akkumulátor fedelét az első kerék felé.
   8. Ábra Az akkumulátor fedelének levétele


3. Forgasd el a kulcsot a zárban az óramutató járásával megegyező irányba. Az akkumulátor a biztosított pozícióban van.
   9. Ábra Az akkumulátor kioldása


4. Fogd meg az egyik kezeddel az akkumulátort.
5. A másik kezeddel nyomd le a biztonsági kart a felső akkumulátortartónál.
6. Vedd ki óvatosan lefelé az akkumulátort.
   10. Ábra Az akkumulátor kivétele



Egy szabványos, egyenes felső vázcsővel rendelkező kerékpár esetében legalább 25 mm távolságnak kell lennie közted és a felsőcső között, amikor a kerékpár fölött állsz.

A felső test előre hajlását a kormány nyereghez mért relatív magassága és a nyereg és a kormány közötti távolság határozza meg. Alacsonyabbra állított kormány esetén sportosabb testhelyzetet vehetsz fel, és nagyobb súllyal terheled az első kereket.

Kormányszár rendszerként elérhető az Ahead kormányszár, melynek segítségével módosítható a kormánymagasság.

Kormányszárak menet nélküli rendszerhez – Ahead® rendszerekhez

Az Aheadset kormánycsapággyal felszerelt MERIDA kerékpár esetében a csapágy előfeszítését a kormányszáron lehet beállítani. Amennyiben a kormányszár helyzete megváltozik, a csapágyjátékot újra be kell állítani.

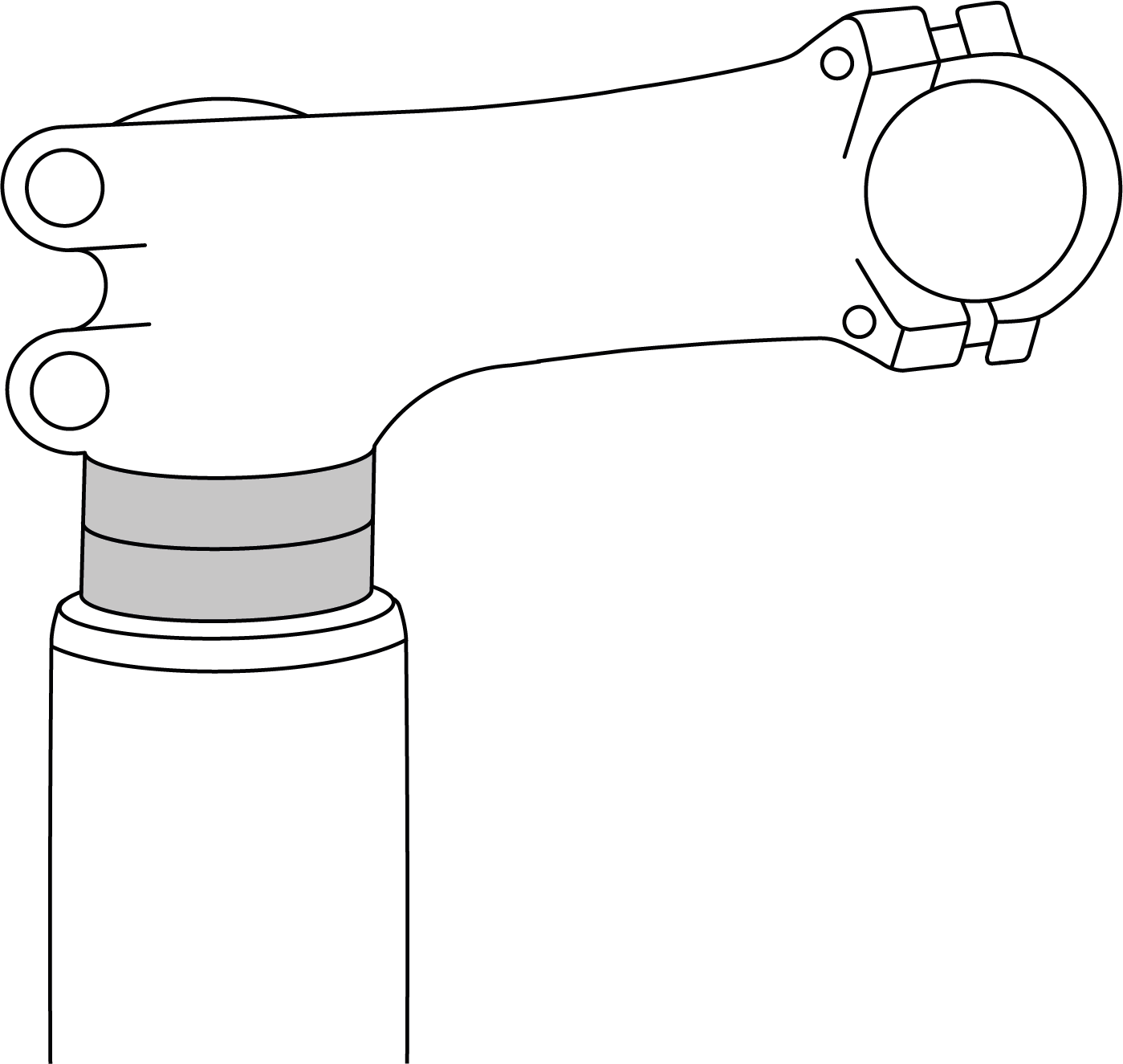

13. Ábra Kormányszárak menet nélküli rendszerhez – Ahead rendszerekhez

A kormánymagasság a köztes távtartó gyűrűk (spacer) eltolásával vagy az ún. Flip-Flop modellek esetében a kormányszár megfordításával korlátozottan állítható.

Az eredeti kerekek és gumiabroncsok átmérőjét és szélességét úgy választották ki, hogy elegendő távolság legyen a gumiabronccsal felszerelt forgó kerék és a váz, a villa és más alkatrészek között. A kerekeken vagy a gumiabroncsokon végzett bármilyen változtatás befolyásolhatja a kerék akadálytalan forgását. Az azonos méretűként jelölt gumiabroncsok szélessége eltérő lehet a felnire szerelve, felfújás és a felszerelés után a kerékpárra. Mindig felszerelt és teljesen felfújt gumiabroncsok mellett ellenőrizd a kerék akadálytalan forgását, még akkor is, ha az új gumiabroncsok mérete megegyezik a lecserélt gumiabroncsok méretével.

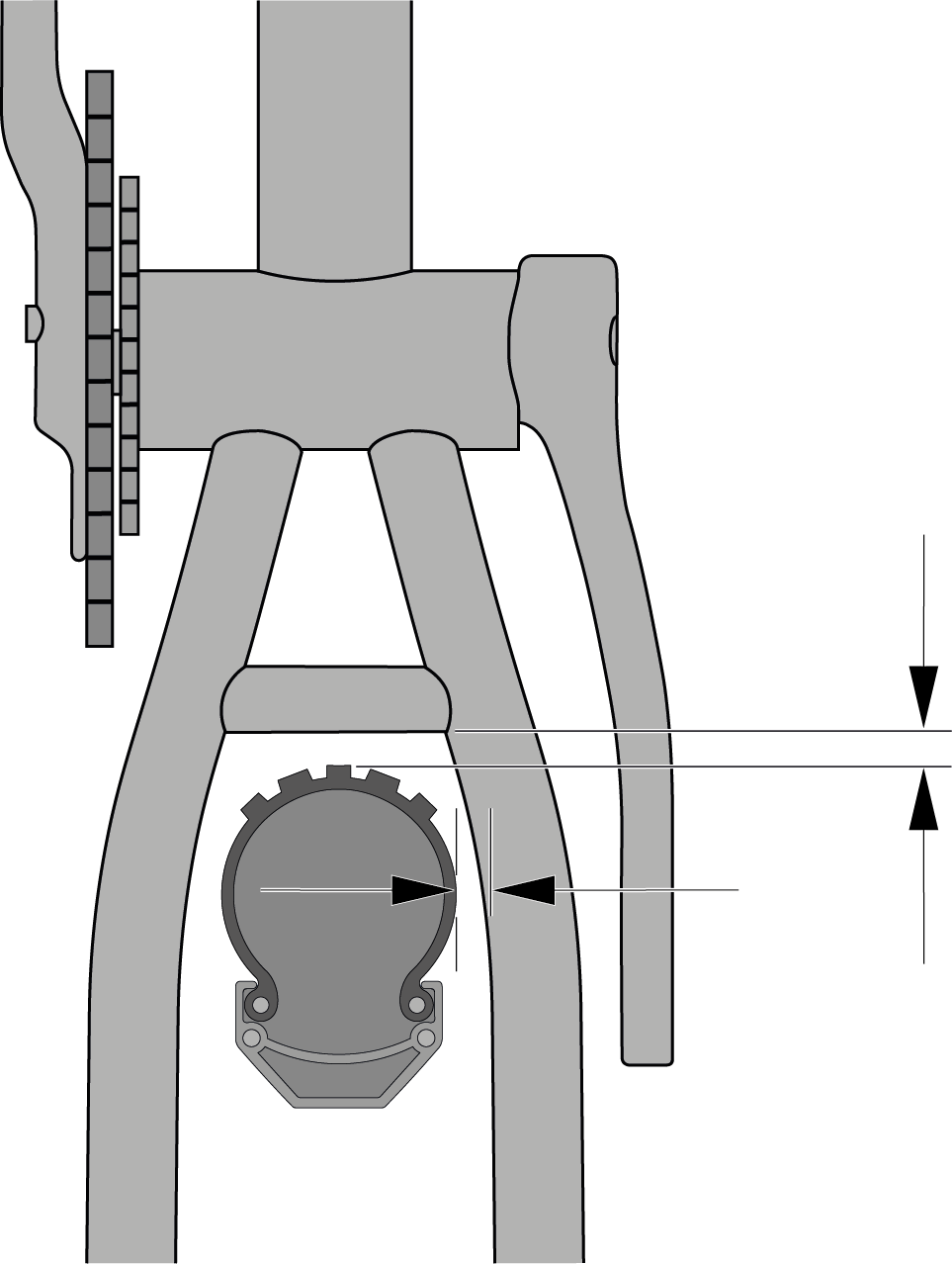

A megfelelően felfújt gumiabroncs és a kerékpár bármely része közötti hézagnak általában legalább 6 mm-nek kell lennie. Figyelj arra, hogy mindig legyen elegendő távolság a forgó felni és a gumiabroncs, valamint a váz, a villa és a többi alkatrész között. Rendszeresen ellenőrizd a vázat és a villát sérülések szempontjából, valamint a kerék környékét idegen tárgyak vagy törmelékek szempontjából.

14. Ábra Az első kerék akadálytalan forgásának ellenőrzése

15. Ábra A hátsó kerék akadálytalan forgásának ellenőrzése

Kerékpározás közben a gumiabroncsok nem érhetnek hozzá a villához, a vázhoz vagy más alkatrészhez, ha egy rugós elem teljesen össze van nyomva, vagy ha a kerekek oldalirányú erők hatására deformálódnak. Teleszkópos villa esetén a gumiabroncsnak minimális távolságra kell lennie a villaválltól még akkor is, ha a rugó teljesen össze van nyomva.

Az új tárcsafékeket be kell járatni. A fék bejáratása segít biztosítani az állandó és erőteljes fékteljesítményt és a csendes fékezést a legtöbb esetben.

1. Ehhez ülj fel a kerékpárra, és gyorsíts fel egy sík útszakaszon mérsékelt sebességre.
2. Ezután húzd be erősen a fékkarokat, amíg vissza nem lassulsz lépéstempóra. Ismételd meg húszszor ezt a folyamatot.
3. Gyorsíts egy nagyobb sebességre, majd fékezz le ismét lépéstempóra. Ismételd meg tízszer ezt a folyamatot.
4. Hagyd kihűlni a fékeket, mielőtt folytatnád az utat.
5. Fordulj a MERIDA márkakereskedőhöz, ha a fékhatás csökken, vagy ha a nyomáspont instabil.

Egyes kerékpárok belső nélküli felnikkel és gumiabroncsokkal vannak felszerelve. A belső nélküli felnik és gumiabroncsok speciális profilokkal rendelkeznek, amelyek légmentesen zárnak, ha megfelelően vannak felszerelve.

Belső nélküli (tubeless) felnik különböző kivitelben kaphatók, és a teljes tubeless átalakításhoz további komponensekre is szükség lehet. Attól függően, hogy milyen komponensekre van szükség, ezek a felnik „Tubeless kompatibilis” vagy „Tubeless Ready (TLR)” jelöléssel rendelkeznek. Olvasd el figyelmesen a felni gyártójának utasításait, hogy megtudd, milyen további alkatrészekre van szükség a tubeless változatra való átalakításhoz és ennek a karbantartásához.

A tubeless felnik különböző profilokkal kaphatók, melyek befolyásolhatják a felnire szerelhető belső nélküli gumiabroncs típusát. A felnigyártók a felniket peremes vagy perem nélküli (hookles) felniknek nevezik, attól függően, hogy a felniszarv rendelkezik-e egy horog alakú kiemelkedés vagy sem. A tubeless gumiabroncsok peremprofilja is gyártónként eltérő. Tekintettel a tubeless gumiabroncsok és felnik széles választékára, a tubeless gumiabroncsok és a különböző típusú tubeless felnik kompatibilitása jelentősen eltér.

• Csak olyan tubeless gumiabroncsokat használj, amelyeket a felni vagy a gumiabroncs gyártója kifejezetten jóváhagyott az adott felnivel való használatra.
• A felszerelés előtt olvasd el figyelmesen a felni- és gumiabroncsgyártó útmutatóit.
• Ha kérdésed van a tubeless gumiabroncsokkal és felnikkel kapcsolatban, fordulj a MERIDA márkakereskedőhöz.

A tubeless gumiabroncsok felszerelése tubeless felnikre speciális tudást, készségeket és szerszámokat igényel. A tubeless átalakításhoz adott esetben további komponensek is szükségesek lehetnek, pl. felniszalag, szelepbetétek, tömítőanyagok és tubeless-kompatibilis gumiabroncsok.

Gumiabroncs- és felniszélesség/ felniátmérő

A felnik és gumiabroncsok különböző átmérőben és szélességben kaphatók. A felni (1) névleges átmérőjének meg kell egyeznie a gumiabroncs (2) névleges átmérőjével, és a felni (3) szélességének meg kell egyeznie a gumiabroncs (4) szélességével.

16. Ábra Felniméret

17. Ábra Abroncsméret

A következő részben az eONE-EIGHTY kerékpár futóművének beállítását mutatjuk be.

A kerékpárod átütőtengellyel van felszerelve, hogy a teleszkópos villa és a hátsó háromszög kellően merev legyen.

Levehető tengelykar

A MERIDA TR hátsótengelykarral meghúzható a hátsó tengely, ha azonban a tengelykart leveszed, 6 mm-es és 4 mm-es imbuszkulcsként is használható, amellyel sok más csavar is meghúzható a kerékpáron.

A levehető tengelykar használatához húzd ki a kart a lánchajtás túloldalán. A visszahelyezéséhez egyszerűen csak nyomd vissza az átütőtengely közepébe.

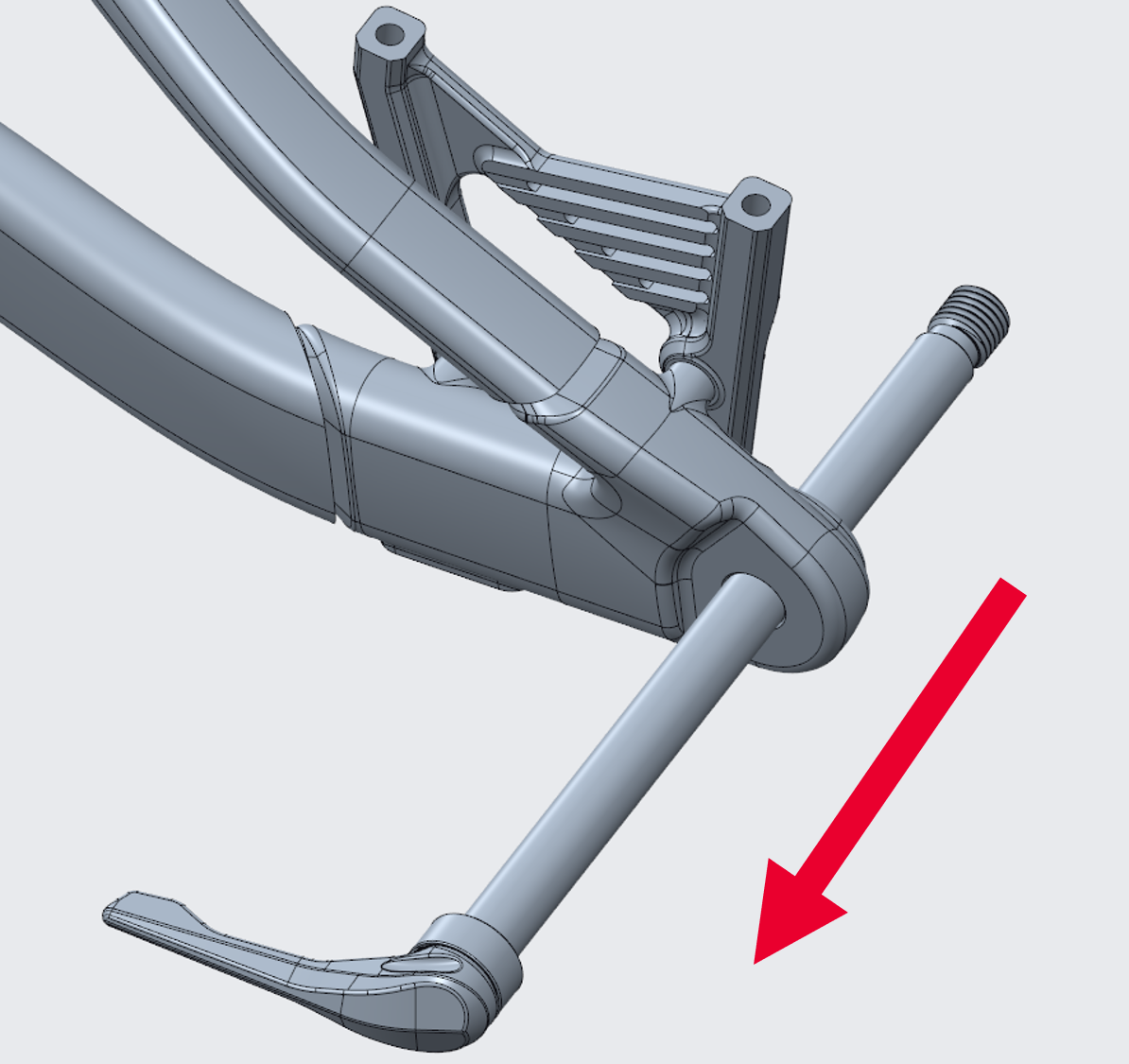

19. Ábra Tengelykar

A két pedál jobbos vagy balos menettel rendelkezik. A pedálok a rögzítési oldalon „R” (jobb) vagy „L” (bal) jelzéssel vannak ellátva.

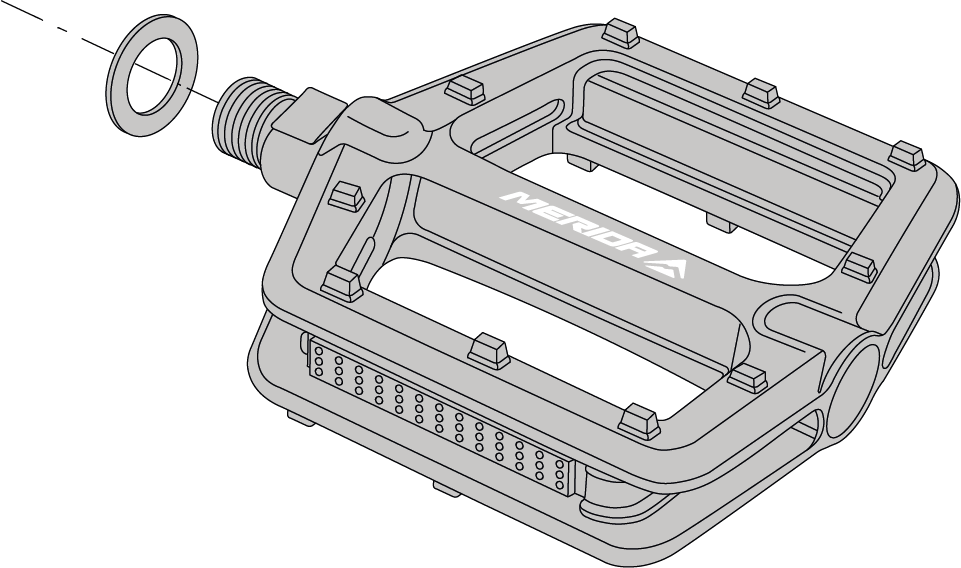

1. Helyezd a két, a csomagolásban található alátétet mindkét pedáltengelyre.

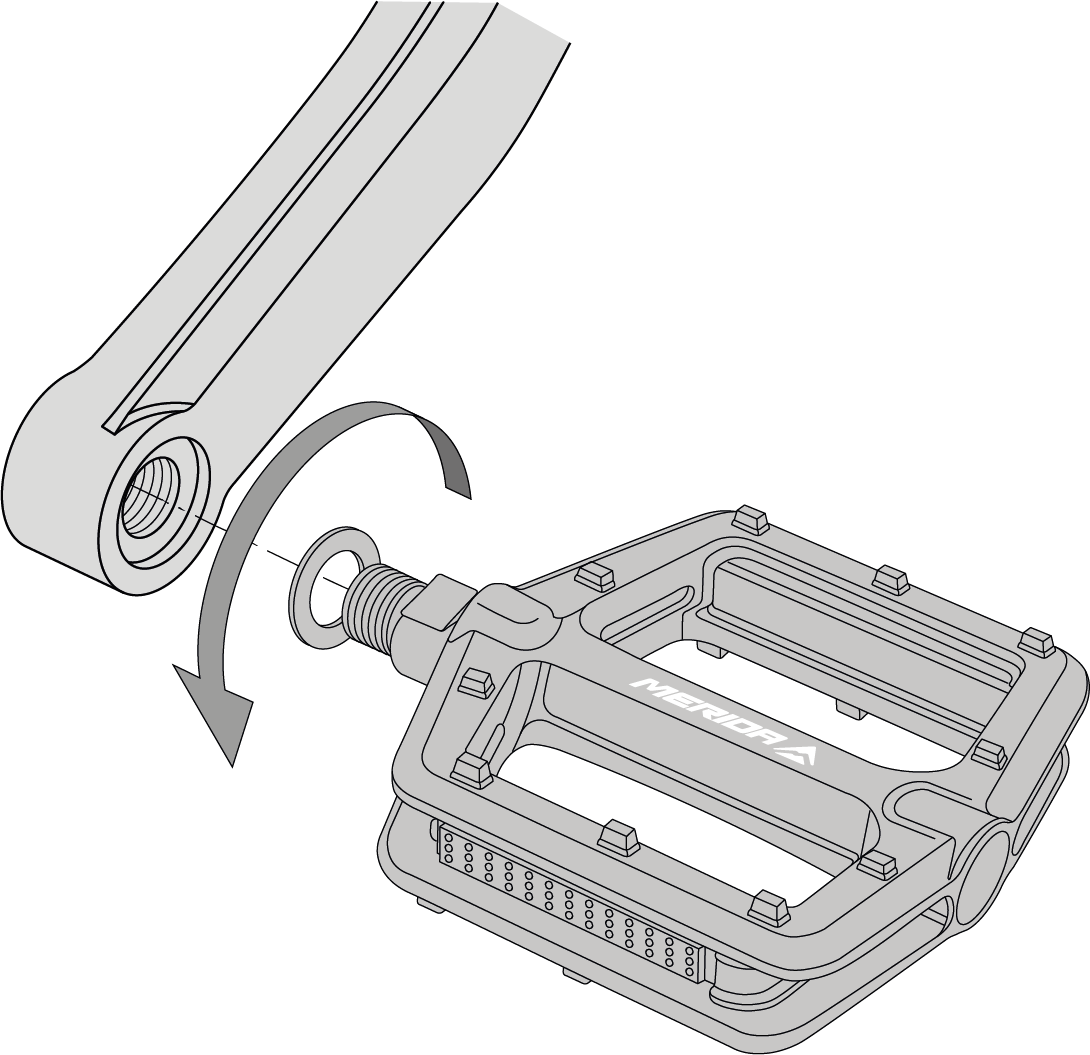

   20. Ábra Pedál alátéttel

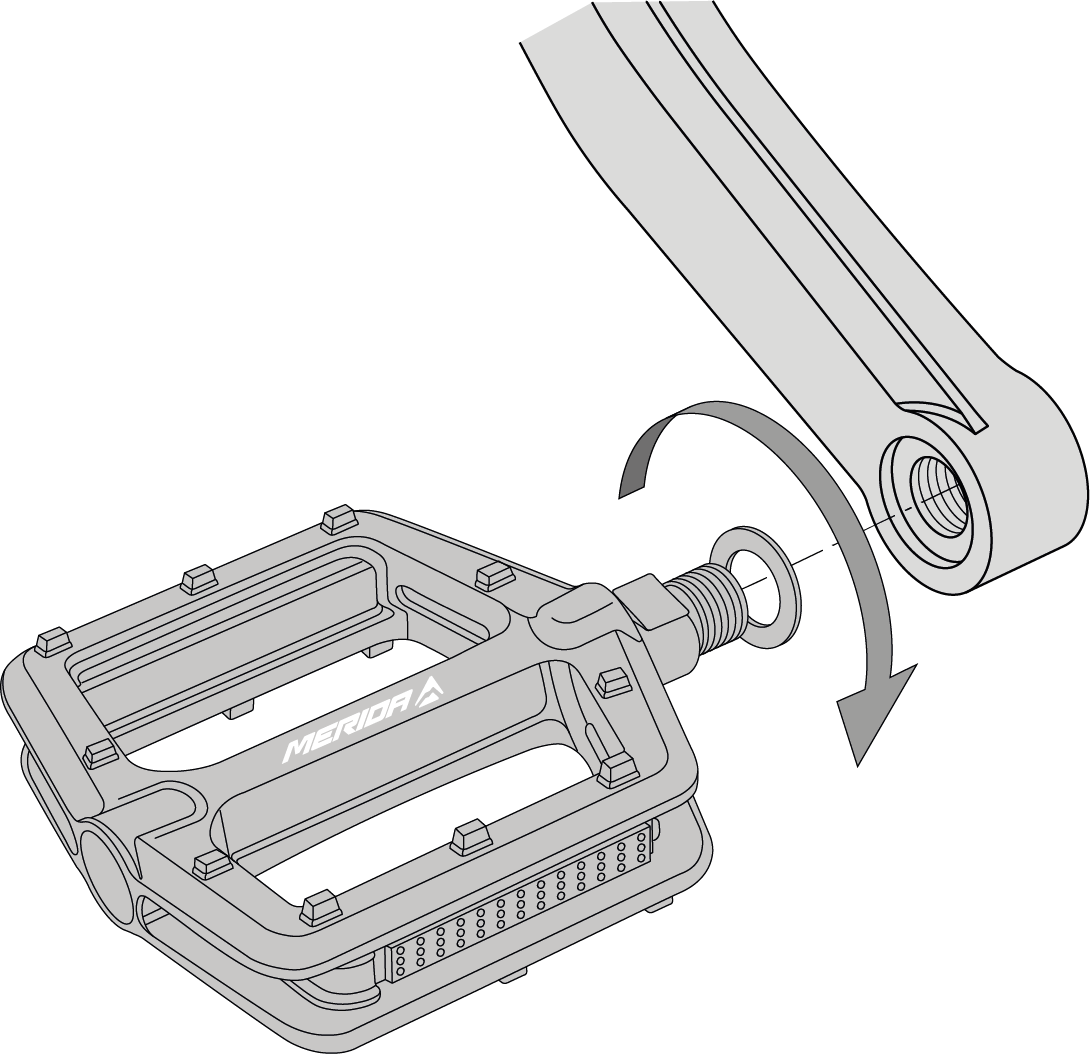

2. Tekerd be a bal pedált az óramutató járásával ellentétes irányban a bal oldali hajtókar menetébe.
3. Húzd meg a pedált 35 Nm meghúzási nyomatékkal.
   21. Ábra Bal oldali pedál


4. Tekerd be a jobb pedált az óramutató járásával megegyező irányban a jobb oldali hajtókar menetébe.
5. Húzd meg a pedált 35 Nm meghúzási nyomatékkal.
   22. Ábra Jobb oldali pedál



1. Ellenőrizd az összes csavart, hogy jól meg van-e szorítva, megfelelően csatlakozik, és megfelelően zár-e.
2. Ellenőrizd a patentzárakat, az átütőtengelyeket, a csavarokat az első és hátsó keréknél és a többi alkatrészt.
3. Ellenőrizd az akkumulátor, a vezérlőegység és a kijelző, valamint a hajtás dugaszos csatlakozásait.
4. Ellenőrizd az akkumulátort a tartójában és a reteszelést.

Hagyd a kerékpárt kis magasságról elengedve a talajon rugózni. Ellenőrizd, hogy hallhatóak-e rendellenes zörejek. Ellenőrizd adott esetben a csapágyakat, a csavaros rögzítéseket és az akkumulátor megfelelő rögzítését.

A fék tesztelése:

1. Teszteld a féket álló helyzetben úgy, hogy erősen behúzod a fékkart, és a teljes fékhatást alkalmazod.
2. Ellenőrizd, hogy az első fék megfelelően működik-e. Ehhez hajts lassú sebességgel a kerékpárral, és húzd be az első féket. A kerékpárnak azonnal meg kell állnia.
3. Ismételd meg az eljárást a hátsó fék teszteléséhez is.

A nyomáspontnak azonnal stabilnak kell lennie. Ha csak a fékkar többszöri meghúzása után érzel stabil nyomáspontot, azonnal vizsgáltasd át a kerékpárt a MERIDA márkakereskedővel.

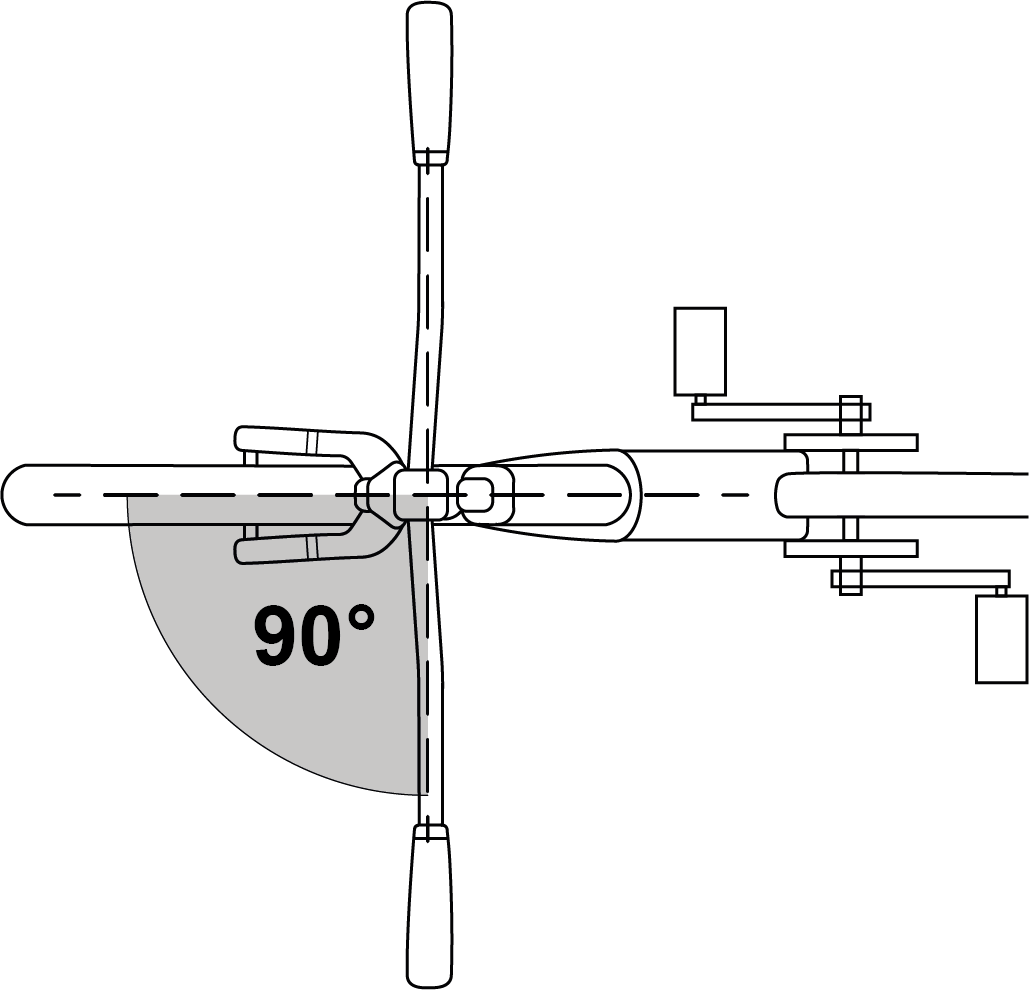

23. Ábra A kormány szöge

1. Győződj meg róla, hogy a kormány 90 fokos szögben áll az első kerékhez képest.
2. Ellenőrizd, hogy a kormány biztonságosan rögzül-e, hogy menet közben ne csavarodjon el és ne okozzon esést.
3. Győződj meg arról, hogy kormányzás közben nem húzódnak meg és nem akadnak be a kábelek.
4. Győződj meg arról, hogy a markolatok feszesen rögzülnek és jó állapotban vannak. Ha a markolatok kilazultak, vagy vágások, repedések vannak rajtuk, vagy ha kopottak, cseréld ki vagy cseréltesd ki őket a MERIDA márkakereskedővel.
5. Győződj meg arról, hogy a kormányvégek és a tartozékok dugóval le vannak zárva. Ha a kormányvégek dugói sérültek, cseréld ki őket.
6. A kormányra szerelt tartozékoknál győződj meg arról, hogy ezek a kormányra és a tartozékokra vonatkozó gyártói előírásoknak megfelelően vannak rögzítve.
7. Győződj meg arról is, hogy a kormány, a tartozékok, a markolatok, valamint a fék- és váltókarok megfelelően vannak rögzítve, és hogy a kerékpár biztonságos kezelése, beleértve az akadálytalan kormányzást, fékezést és váltást, biztosított.

1. Ellenőrizd, hogy a nyereg jól van-e beállítva, és hogy a felső vázcsővel egyvonalban van-e.
2. Ellenőrizd, hogy jól meg van-e szorítva a nyeregvilla vagy a rögzítőbilincs, hogy a nyereg ne fordulhasson vagy tolódhasson el kerékpározás közben.

Figyelj a kijelzőn megjelenő hibaüzenetekre, ill. kódokra. Indulás előtt hárítsd el a hibákat Hibaelhárítás.

Eséskor a beépített kormányütköző elcsavarodhat. Ezért esés után győződjön meg arról, hogy a kormányütköző továbbra is középen van-e. Ehhez álló helyzetben ellenőrizze, hogy a kormány egyforma szögben elforgatható-e balra és jobbra.

24. Ábra A kormányütköző ellenőrzése

1. Ellenőrizd, hogy a váz vagy a teleszkópos villa ne legyen eltörve vagy elgörbülve.
2. Ha karbonvázas a kerékpárod, ellenőrizd a karbonvázat, hogy nincs-e rajta repedés vagy puha felület a karbonban.

1. Ellenőrizd a váltókat átkapcsolva az összes fokozaton, és győződj meg róla, hogy késedelem nélkül és zökkenőmentesen, egyenletesen működnek.
2. Ellenőrizd a kerekeket megpörgetve azokat, és ellenőrizd, hogy van-e oldalütésük, súrlódnak-e a fékek, van-e kilazult küllő vagy észrevehető-e tengelykotyogás.

Ha sérültek ezek az alkatrészek, ne folytasd az utat!

Még ha nem észlelhető semmilyen sérülés, akkor is figyelj nagyon kerékpározás közben a szokatlan zajokra. Ezek sérülésekre vagy egyéb rendellenességre utalhatnak. Semmilyen körülmények között ne folytasd az utad, ha szokatlan zajokat észlelsz.

Ha esés vagy baleset után kétségeid vannak az alkatrész állapotával kapcsolatban, fordulj a MERIDA márkakereskedőhöz. Az esés vagy baleset egyes következményei csak akkor ismerhetők fel, ha a kerékpárt teljesen szétszedik és megvizsgálják repedések vagy egyéb sérülésekre utaló jelek szempontjából.

A MERIDA TR hátsótengelykarral meghúzható a hátsó tengely. Ha leveszed, 6 mm-es és 4 mm-es imbuszkulcsként is szolgál, amely a kerékpár számos más csavarjának meghúzására is alkalmas.

A levehető tengelykar használatához húzd ki a kart a lánchajtás túloldalán. A visszahelyezéséhez egyszerűen csak nyomd vissza az átütőtengely közepébe.

25. Ábra Tengelykar

A MIREDA átütőtengelyek kioldásához a hátsó keréknél és a villánál egy 6 mm-es imbuszkulcsra lesz szükséged. Ehhez használhatod a levehető tengelykart a kerékpárodnál.

Az imbuszkulcs átütőtengely használata

Ebben a részben bemutatjuk, hogyan szereld fel a hátsó kereket.

1. Kend meg kenőzsírral az átütőtengely menetét.
2. Helyezd be a hátsó kereket úgy, hogy a kerékagy nyílása az átütőtengely számára és a villa vége egy vonalban legyen.
3. Toldd át az átütőtengelyt a lánchajtás túloldaláról a láncvilla végén és a kerékagyon keresztül. Az átütőtengelynek hozzá kell érnie a menethez a szemben lévő villavégen.
4. Húzd meg az átütőtengelyt a tengelykar elforgatásával az óramutató járásával megegyező irányban.
5. Vedd le a tengelykart Levehető tengelykar
6. Húzd meg az átütőtengelyt egy 6 mm-es imbuszadapterrel ellátott nyomatékkulccsal 9 - 13,5 Nm meghúzási nyomatékkal.

Ebben a részben bemutatjuk, hogyan szereld ki a hátsó keréknél az átütőtengelyt.

1. Az átütőtengely kioldásához forgasd el a tengelykart az óramutató járásával megegyező irányban.

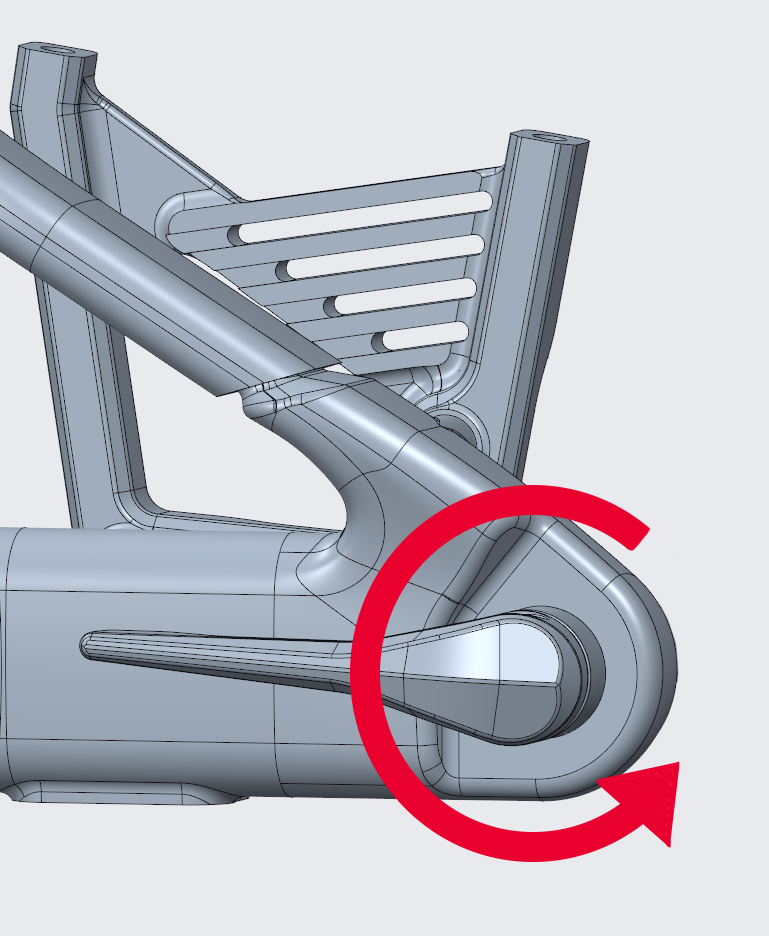

   26. Ábra A tengelykar elforgatása
2. A lánchajtás túloldala felé vedd ki az átütőtengelyt.
   27. Ábra Az átütőtengely kivétele
3. Vedd le a hátsó kereket.

Az átütőtengely beszereléséhez az első keréken az adott teleszkópos villa gyártójának az alábbi használati útmutatóit kell figyelembe venni:

• Rock Shox: (www.sram.com)
• Fox és Marzocchi: (tech.ridefox.com)
• SR Suntour: (www.srsuntour.com)

Az átütőtengely kiszereléséhez az első keréken az adott teleszkópos villa gyártójának az alábbi használati útmutatóit kell figyelembe venni:

• Rock Shox: (www.sram.com)
• Fox és Marzocchi: (tech.ridefox.com)
• SR Suntour: (www.srsuntour.com)

A megfelelő kenés biztosítja a lánc sima és csendes futását, és meghosszabbítja a lánc élettartamát.

A szennyeződés mértékétől függően a láncot rendszeres időközönként meg kell tisztítani a lerakódott szennyeződésektől és olajtól. Nincs szükség speciális lánczsírtalanítókra.

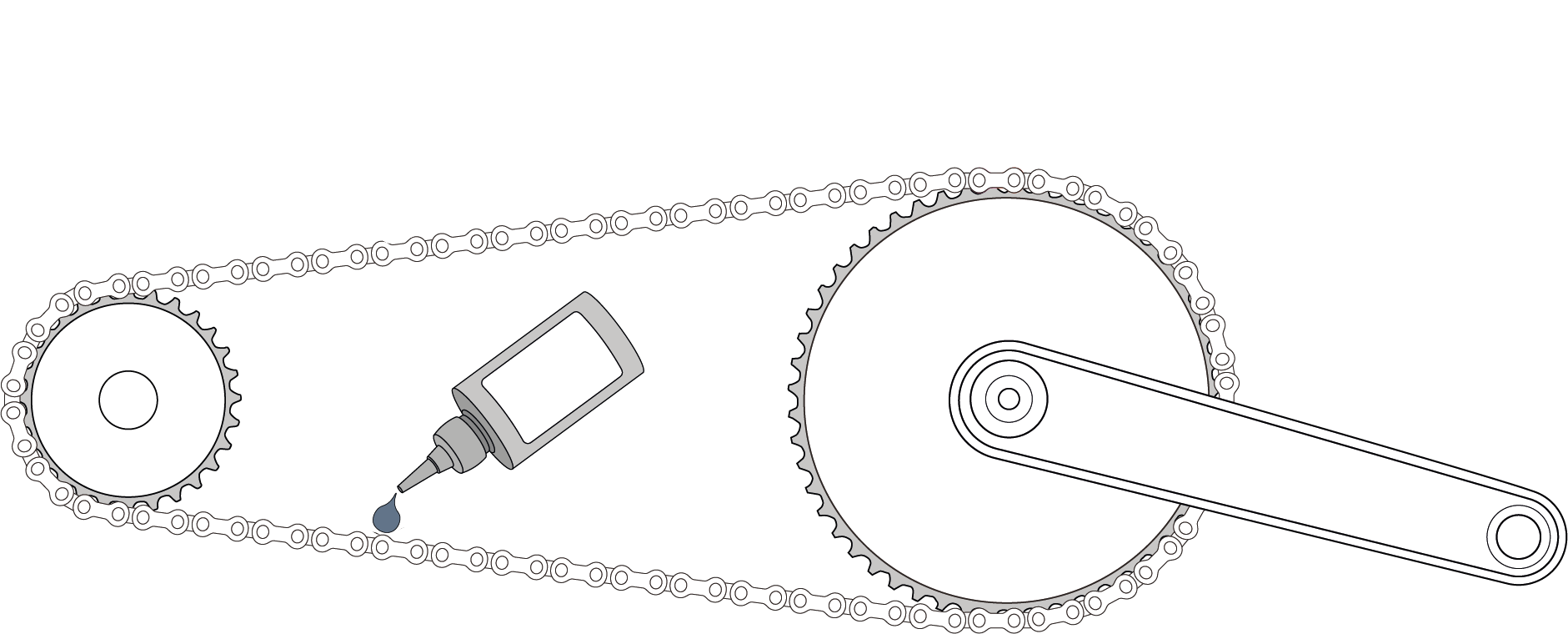

28. Ábra A lánc megkenése

A karbantartás magában foglalja valamennyi alkatrész teljes körű ellenőrzését.

Az új kerékpárt alapjában az első használat után ellenőrizni kell.

Javasoljuk, hogy

• 100 - 300 km menetteljesítmény után, ill.
• 5 - 10 óra használat után, ill.
• 4 - 6 hét használat után, de
• legkésőbb 3 hónap után

keresd fel a MERIDA márkakereskedőt, hogy végezze el a kerékpáron az első vizsgálatot.

A megadott időszakok tájékoztató jellegűek, évi megtett 1000 - 2000 km vagy 50 - 100 óra kerékpározás után. Mindig az a mérvadó, ami hamarabb bekövetkezik.

Ha rendszeresen kerékpározol egyenetlen utakon, a karbantartási időközök a keményebb igénybevételnek megfelelően lerövidülnek.

A karbantartási munkákat magad is elvégezheted, ha rendelkezel kézügyességgel, némi tapasztalattal és a megfelelő szerszámokkal, pl. nyomatékkulccsal. Ha az ellenőrzés során hibákat észlelsz, haladéktalanul gondoskodj elhárításukról.

A MERIDA márkakereskedő szakszerű segítséget nyújt az összes karbantartási művelethez.

A pótalkatrészek a MERIDA márkakereskedőn keresztül rendelhetők meg. A megrendeléshez szükséges MERIDA cikkszámokat megtalálod a robbantott ábrákon.

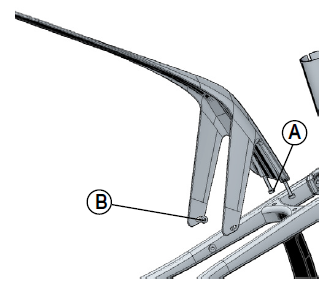

Egy hosszabb sárvédő (Long Fender) utólag is felszerelhető a kerékpárodra.

29. Ábra Long Fender elölnézet

A különböző sárvédők felszerelése

A kerékpárodat két különböző sárvédővel lehet felszerelni. A rövid sárvédő a lengéscsillapítót, a nyeregvázcsövet és a csapágyat védi a szennyeződésektől és a kőfelverődésektől. Azt javasoljuk, hogy a rövid sárvédőt mindig hagyd felszerelve a kerékpáron. Ezenkívül rendelkezik azzal a funkcióval is, hogy a helyén tartja a láncvillavédőt.

30. Ábra Long Fender oldalnézet

Ha sáros utakon kerékpározol, lehetőség van egy hosszú sárvédőt is felszerelni. Ez kiegészíti a rövid sárvédőt, és lényegesen nagyobb védelmet nyújt a sár és a víz ellen.

A kerékpáron található egy szerszámdoboz és egy Multitool szerszámkészlet a nyereg alatt. A V-MOUNT lehetővé teszi a szerszámdoboz és a Multitool rögzítését a nyereg alatt.

MERIDA Multitool 12 az 1-ben

35. Ábra Multitool

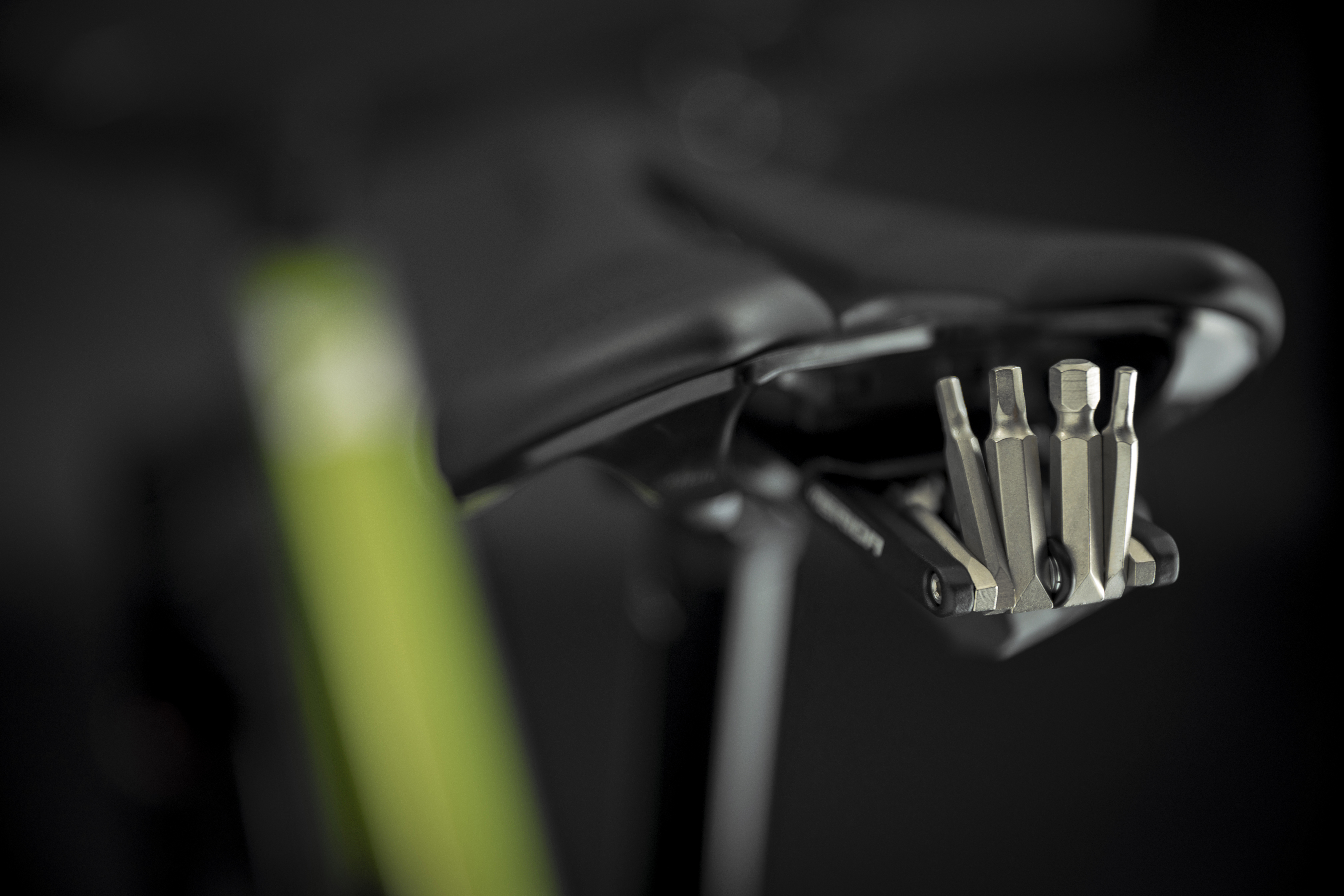

Multitool V-Mount Box a nyereg alá szerelve

36. Ábra Multitool a nyeregnél

A Multitool az alábbi szerszámokat tartalmazza:

• Imbuszkulcsok: 2/2,5/3/4/5/6/8 mm
• Csavarhúzó: +/-
• Torx: T10/T25/T30

A Multitool használatához nyisd ki a szerszámdoboz fedelét, és húzd ki a szerszámot. Ha el szeretnéd rakni, toldd egyszerűen vissza a szerszámdobozba, és zárd be a szerszámdoboz fedelét.

Az egész doboz levételéhez a nyeregről, vedd ki a szerszámot a dobozból, oldd le a doboz fedelét úgy, hogy kihúzod a dobozt. Csavarozd le a dobozt a V-MOUNT tartóról egy 3 mm-es imbuszkulcs segítségével.

A BOSCH PowerMore 250 Range Extender utólagosan felszerelhető a kerékpárra az akkumulátor kapacitásának növeléséhez.

Az ehhez megfelelő kábel a Bosch Power More kábel 100 mm-re elfordítva az akkumulátortartótól.

A beszereléshez szükség van a BOSCH PowerMore akkumulátortartóra és a Range Extender kábelre.

37. Ábra Range Extender

A villa maximális hossza a tengelytől a villavállig 596 mm. Ez megfelel a hagyományos, 180 mm-es rugóúttal rendelkező teleszkópos villák méreteinek.

Csak max. 30 mm-es fejcső hézagolót lehet beszerelni.

A robbantott ábra PDF formátumban letölthető az alábbi linkekre kattintva:

Robbantott ábra

38. Ábra Robbantott ábra
