Panoramica del prodotto

Panoramica del prodotto

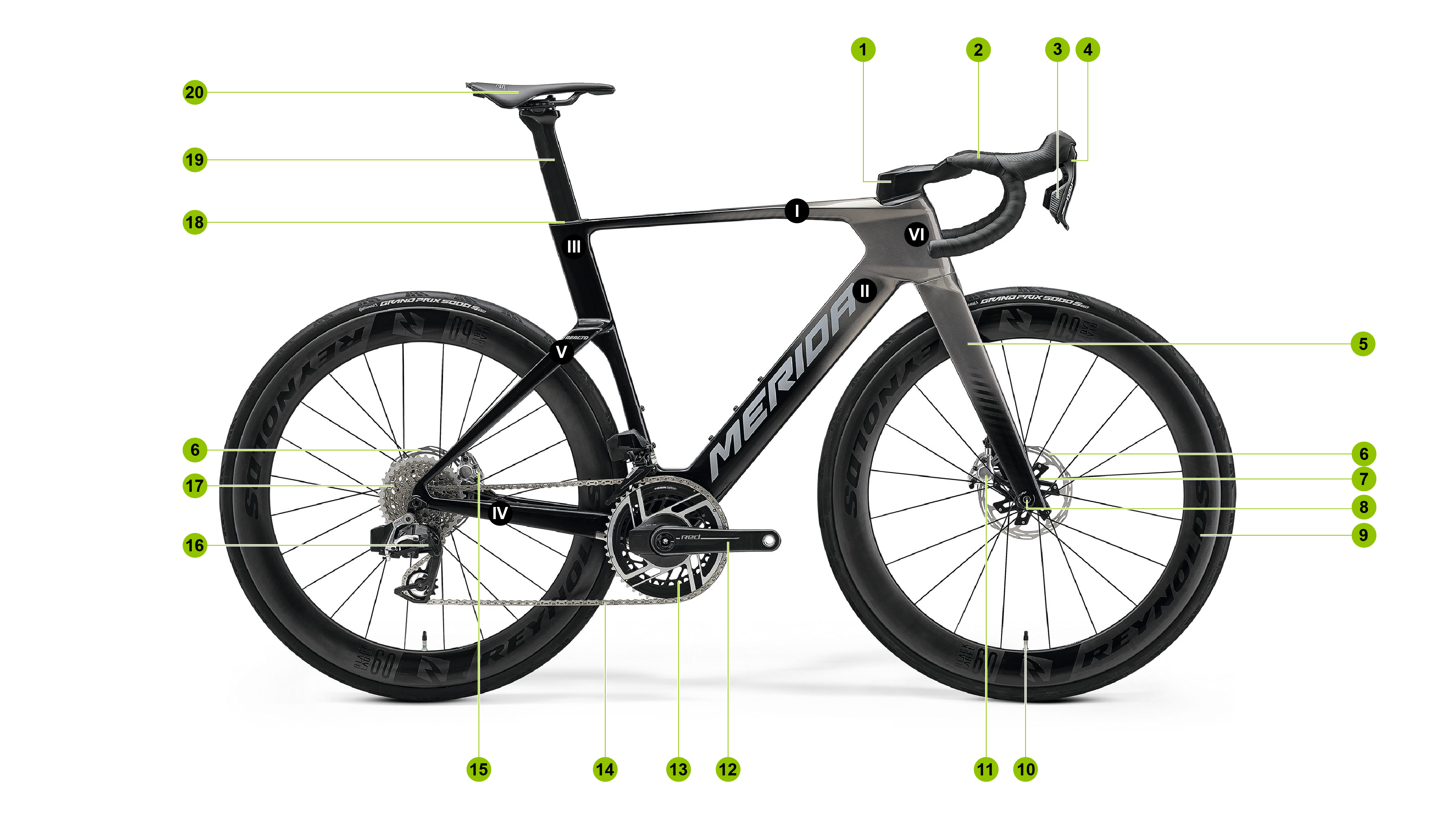

Figura 1. REACTO
Tabella 1. Componenti
Pos.Caratteristica
1Attacco manubrio
2Manubrio
3Leva del freno
4Leva del cambio
5Forcella
6Disco del freno
7Sgancio rapido / perno passante
8Mozzo
9Cerchio
10Valvola
11Freno anteriore
12Pedivella
13Corona
14Catena
15Freno posteriore
16Deragliatore posteriore
17Cassetta
18Morsetto del reggisella
19Canotto reggisella
20Sella
Tabella 2. Telaio
Pos.Caratteristica
ITubo superiore
IITubo obliquo
IIITubo piantone
IVFodero orizzontale
VFodero obliquo
VITubo dello sterzo

Informazioni su queste istruzioni

Queste istruzioni per l'uso forniscono informazioni e istruzioni importanti sull'uso delle biciclette MERIDA per garantire un uso sicuro e corretto del mezzo. Questo documento ha lo scopo di descrivere e presentare in modo esauriente la bicicletta acquistata per consentirne un utilizzo sicuro e conforme alla sua destinazione d'uso.

Per utilizzare la bicicletta in modo sicuro, è necessario osservare tutte le informazioni e le avvertenze di sicurezza contenute in queste istruzioni per l'uso.

Nota: Le presenti istruzioni per l'uso devono essere rispettate per garantire un uso corretto e sicuro del sistema. Conserva accuratamente questo documento per un uso futuro fino allo smaltimento del sistema!

Simboli

Grafie, strutture e attributi di testo diversi semplificano la lettura di questo documento.

Gli attributi di testo (testo evidenziato) all'interno del documento hanno il seguente significato:

CarattereSignificato
Rimando
Elemento elenco
1.Istruzione operativa

Istruzioni di sicurezza

Nelle presenti istruzioni per l'uso, prima di un'istruzione operativa che potrebbe comportare un pericolo di lesioni personali o danni materiali, sono riportate le corrispondenti avvertenze di sicurezza. Le misure di prevenzione del pericolo ivi riportate devono essere rispettate.

Gli avvisi e le avvertenze di sicurezza contenute nel presente documento segnalano rischi e pericoli e sono formulate ai sensi della norma ANSI Z535.6-2011 e della serie di standard ISO 3864.

Condizioni di garanzia

La tua bicicletta è stata realizzata in modo accurato e, di norma, ti viene consegnata montata e pronta all'uso dal tuo rivenditore specializzato MERIDA.

Nei primi due anni dall'acquisto, hai pieno diritto alla garanzia legale per gli acquisti di merce nuova nei Paesi UE. Qualora emergessero difetti della tua bicicletta, puoi rivolgerti al tuo rivenditore specializzato MERIDA. Conserva lo scontrino per questa eventualità.

Il presupposto per la garanzia, la durata e il corretto mantenimento della tua bicicletta consiste nell'uso conforme della bicicletta e nel rispetto dei seguenti punti:

  • Uso previsto
  • Prima della prima messa in strada
  • Peso totale consentito
    • Il perso massimo è la somma del peso del ciclista, della bicicletta, di eventuali attrezzature e bagagli, inclusi accessori e parti aggiuntive.
  • Rispetto delle coppie di serraggio delle viti indicate
  • Rispetto degli intervalli di manutenzione previsti
  • Utilizzo esclusivo di ricambi e accessori originali
  • Manutenzione del telaio almeno una volta l'anno ad opera del rivenditore specializzato MERIDA

Indicazioni sull'usura

Nota: Gli accessori possono influire molto sulle caratteristiche della bicicletta. Per domande o dubbi rivolgiti al tuo rivenditore specializzato MERIDA di fiducia.

Alcuni componenti della tua bicicletta sono soggetti a un'usura funzionale e al raggiungimento dei limiti di usura devono essere sostituiti o sottoposti a regolare manutenzione:

catena, pastiglie dei freni, liquido freni, dischi dei freni, linee dei freni, guarnizioni degli elementi a molla, cuscinetti del triangolo posteriore, mozzi e serie sterzo, vernice e decori, manopole, corone, protezione del fodero orizzontale, copertoni e camere d'aria, pignone, rivestimento sella, rulli del deragliatore, lubrificanti.

Garanzia sulla bicicletta

Oltre alla garanzia legale il primo acquirente ha a disposizione la seguente garanzia del costruttore a partire dalla data dell'acquisto:

  • 2 anni in caso di utilizzo per lavoro: garanzia per telaio e forcelle rigide
  • 2 anni su tutti i componenti MERIDA
  • Garanzia legale sulle verniciature e decori sottovernice

In caso di garanzia, MERIDA si riserva il diritto di fornire l'eventuale modello successivo nel colore disponibile; in caso di non disponibilità, il modello di prezzo immediatamente superiore.

La garanzia sugli ammortizzatori, le forcelle ammortizzate e sugli accessori di altri marchi non è fornita da MERIDA, ma dai distributori nazionali dei costruttori delle parti indicate.

Nota: In tutti i casi, il referente è il rivenditore specializzato MERIDA di fiducia.

Garanzia del costruttore

La vale solo per il primo acquirente previa presentazione dello scontrino di acquisto del cliente attestante la data di acquisto, l'indirizzo del rivenditore specializzato, il modello e il numero di telaio.

La garanzia non include costi di trasporto e lavori né costi conseguenti dovuti ai difetti.

L'impiego in competizioni è consentito nell'ambito della rispettiva categoria d'uso.

Sono esclusi danni derivanti da:

  • usura
  • mancata assistenza e manutenzione
  • caduta/incidenti
  • sovraccarico
  • montaggio e utilizzo scorretti
  • modifica e aggiunta di componenti

Ai fini della durata e del corretto mantenimento dei componenti è necessario rispettare le indicazioni di montaggio dei rispettivi costruttori, gli intervalli di manutenzione previsti e assicurare la regolare sostituzione dei componenti rilevanti per la sicurezza.

Uso previsto

La tua bicicletta è progettata per il trasporto di una persona su strade pubbliche, piste ciclabili e percorsi battuti. L'utilizzo deve rispettare la tipologia costruttiva e le specifiche del costruttore. Deve essere rispettata la massa totale consentita comprensiva di bicicletta, conducente e bagaglio. Utilizzi che esulano dall'uso previsto, ad esempio per stunt show, salti, gare, percorsi off road estremi, come anche qualsiasi modifica tecnica, sono da intendersi come "uso non previsto". L'uso previsto vale come presupposto per la sicurezza, il mantenimento dei diritti di garanzia e responsabilità civile, nonché per il corretto funzionamento della bicicletta.

Uso non previsto

Per uso non previsto si intende l'impiego al di fuori della categoria alla quale è assegnata la bicicletta acquistata secondo la norma DIN EN 17406 relativa alla classificazione delle condizioni di utilizzo delle biciclette.

Anche le seguenti attività sono da intendersi come uso non previsto:

  • sostituzione, inserimento e montaggio di componenti non autorizzati
  • montaggio di un motore a combustione o elettrico
  • qualsiasi riparazione su parti in carbonio
  • lavorazioni meccaniche per la modifica di parti esistenti (levigatura, limatura, foratura, ecc.)
  • rimozione di attrezzature di sicurezza (ad es. catarifrangenti) o dispositivi di supporto
  • aumento delle prestazioni (tuning)

Trasporto

La tua bicicletta è stata realizzata in modo accurato e, di norma, ti viene consegnata montata e pronta all'uso dal tuo rivenditore specializzato MERIDA.

Trasporto con veicolo

Puoi trasportare la tua bicicletta all'interno di un veicolo o sopra di esso.

  • Assicurati che la bicicletta sia fissata saldamente al veicolo o all'interno di esso e controlla regolarmente la stabilità.
  • Rimuovi tutti gli oggetti e gli accessori estraibili sui portapacchi.
  • Se è montato, rimuovi il seggiolino per bambini.

Osserva le condizioni di trasporto del produttore del portabici utilizzato.

Prima di trasportare più biciclette su un portabici, informati sui limiti di peso complessivo consentiti per il portabici e sulla capacità/limite di carico del giunto del rimorchio.

Assicurati che tutte le parti mobili e non fissate e l'elemento di comando siano stati rimossi e conservati in sicurezza nel veicolo per il viaggio.

Differenze tra Paesi per l'identificazione dei trasporti di biciclette:

Informati sulle disposizioni per il trasporto di biciclette nei Paesi che visiti.

Immagazzinamento

Breve periodo

Se sottoponi a manutenzione la tua bicicletta regolarmente durante tutta la stagione, non servono misure particolari.

Conserva la tua bicicletta in un luogo asciutto e ben areato.

Lungo periodo

Durante tempi di fermo prolungati le camere d'aria perdono gradualmente l'aria. Se la bicicletta resta per lunghi periodi su copertoni a terra, la struttura stessa del copertone può subire danni. Pertanto, ti consigliamo di appendere le ruote o l'intera bicicletta e di controllare regolarmente la pressione dei copertoni.

Pulisci la tua bicicletta e proteggila dalla corrosione. Presso i rivenditori specializzati MERIDA sono disponibili prodotti specifici per queste attività.

Prima della prima messa in strada

Quando ritiri la tua bicicletta da un rivenditore specializzato MERIDA autorizzato, quest'ultimo si sarà già assicurato che sia pronta per l'uso e che funzioni in modo sicuro. Il rivenditore specializzato MERIDA avrà anche già effettuato un controllo finale e un viaggio di prova.

Controllare il serraggio delle viti

Per garantire la sicurezza di funzionamento della tua bicicletta, è necessario che le viti dei vari componenti siano serrate con attenzione. Questo aspetto deve essere verificato sia alla prima uscita sia successivamente a intervalli regolari.

A tale scopo, utilizza una chiave dinamometrica per impostare la coppia di serraggio corretta. Avvicinati alla coppia massima di serraggio specificata con incrementi di mezzo newton metro (Nm) e controlla di tanto in tanto il corretto posizionamento del componente. Non superare la coppia di serraggio massima specificata dal costruttore.

Per le parti per le quali non sono disponibili informazioni, inizia con 2 Nm.

Determinare l'altezza della sella

Procedi in questo modo per modificare l'altezza della sella:

  1. Siediti sulla sella.
  2. Assicurati che il canotto reggisella telescopico sia in posizione estesa.
  3. Posiziona il tallone destro sul pedale più in basso. La gamba destra deve essere leggermente piegata.
    • Se la gamba è troppo piegata, fai scorrere il canotto reggisella verso l'alto.
    • Se non riesci a raggiungere il pedale, fai scorrere il canotto reggisella verso il basso.

Altezza minima e massima della sella

Le seguenti altezze della sella possono essere raggiunte con i canotti reggisella montati da MERIDA. L'altezza della sella si misura dal centro del movimento centrale al bordo superiore della sella. Se l'altezza massima della sella è troppo bassa o quella minima troppo alta, il reggisella deve essere sostituito da un rivenditore autorizzato MERIDA.

I valori indicati in grassetto sono specificati come impostazioni di fabbrica standard.

Figura 2. Altezza minima della sella

Figura 3. Altezza massima della sella

Tabella 3. Altezza minima e massima della sella
Sella3XSXXSXSSMLXL
MERIDA REACTO V S-FLEX 330 mmAltezza massima della sella (mm)725 mm755 mm785 mm805 mm825 mm845 mm875 mm
MERIDA REACTO V S-FLEX 330 mmAltezza minima della sella (mm)510 mm540 mm570 mm590 mm610 mm630 mm660 mm
MERIDA REACTO V S-FLEX 380 mmAltezza massima della sella (mm)775 mm805 mm835 mm855 mm875 mm895 mm925 mm
MERIDA REACTO V S-FLEX 380 mmAltezza minima della sella (mm)510 mm540 mm570 mm590 mm610 mm630 mm660 mm

Regola l'altezza della sella

  1. Rimuovi entrambi i tappi di gomma.


  2. Allenta leggermente entrambe le viti, senza svitarle completamente.
  3. Regola l'altezza della sella. A tal proposito, presta attenzione al segno che indica la profondità minima di inserimento (80 mm).
  4. Controlla la posizione del tappo di tenuta.


  5. Serra entrambe le viti alternativamente di mezzo giro, fino a raggiungere 5 Nm.


  6. Assicurati che entrambe le viti siano serrate a 5 Nm.
  7. Controlla nuovamente la posizione del tappo di tenuta.

Accorciare il reggisella

  1. Rimuovi entrambi i tappi di gomma.
  2. Allenta leggermente entrambe le viti, senza svitarle completamente.
  3. Rimuovi il reggisella.
  4. Sega il reggisella seguendo i segni paralleli. A tal proposito, presta attenzione al segno che indica la profondità minima di inserimento (80 mm).
  5. Reinserisci il reggisella.
  6. Serra entrambe le viti alternativamente di mezzo giro, fino a raggiungere 5 Nm.
  7. Assicurati che entrambe le viti siano serrate a 5 Nm.
  8. Fai scivolare il cappuccio di gomma sulla linguetta di fissaggio per riposizionarlo.

Montaggio del fanale posteriore integrato

  1. Allenta la vite.
  2. Estrai il pezzo di gomma verso il retro, parallelamente alla testa della vite.


  3. Inserisci il portalampada e avvitarlo saldamente.
  4. Inserisci il fanale posteriore nel supporto.


Regolare la sella

  1. Rimuovi il tappo di tenuta.
  2. Allenta leggermente entrambe le viti, senza svitarle completamente.
  3. Sposta la sella.
  4. Serra nuovamente le due viti.


  5. Rimetti a posto il tappo di tenuta. Fai attenzione a non deformare il tappo di tenuta.

Disc Cooler

Il Disc Cooler va montato tra il telaio (fodero obliquo) e la pinza del freno posteriore, nonché tra la forcella e la pinza del freno anteriore. Serve a migliorare la dissipazione del calore nel freno posteriore e fa inoltre parte del telaio.

I Disc Cooler devono essere montati affinché sia possibile regolare correttamente la posizione della pinza del freno!

  1. Posiziona il Disc Cooler sul telaio della ruota posteriore (fodero obliquo) e sul supporto della pinza del freno. Assicurati che le alette di raffreddamento siano rivolte verso il retro o verso l'esterno.
  2. Posiziona il Disc Cooler sulla ruota anteriore, tra la forcella e la pinza del freno anteriore. Assicurati che le alette di raffreddamento siano rivolte verso il retro o verso l'esterno.






Controllo della libertà di movimento e della rotazione dei copertoni

Il diametro e la larghezza delle ruote e dei copertoni originali sono stati scelti per garantire uno spazio sufficiente tra la ruota e il copertone in rotazione e il telaio, la forcella e altri componenti. Qualsiasi modifica alle ruote o ai copertoni può influire su questa distanza. I copertoni contrassegnati come della stessa misura possono risultare di larghezza diversa una volta posizionati, gonfiati e montati sulla bicicletta. Controlla sempre il gioco dei copertoni una volta montati e gonfiati, anche se sui copertoni di ricambio era indicata la stessa misura di quelli da sostituire.

In genere, la distanza tra un copertone correttamente gonfiato e qualsiasi altro componente della bicicletta deve essere di almeno 6 mm. Assicurati che ci sia sempre una distanza sufficiente tra il cerchio in rotazione comprensivo di copertone e il telaio, la forcella o altri componenti della bicicletta. Controlla regolarmente che il telaio e la forcella non siano danneggiati e che nell'area intorno alla ruota non siano presenti corpi estranei o oggetti.

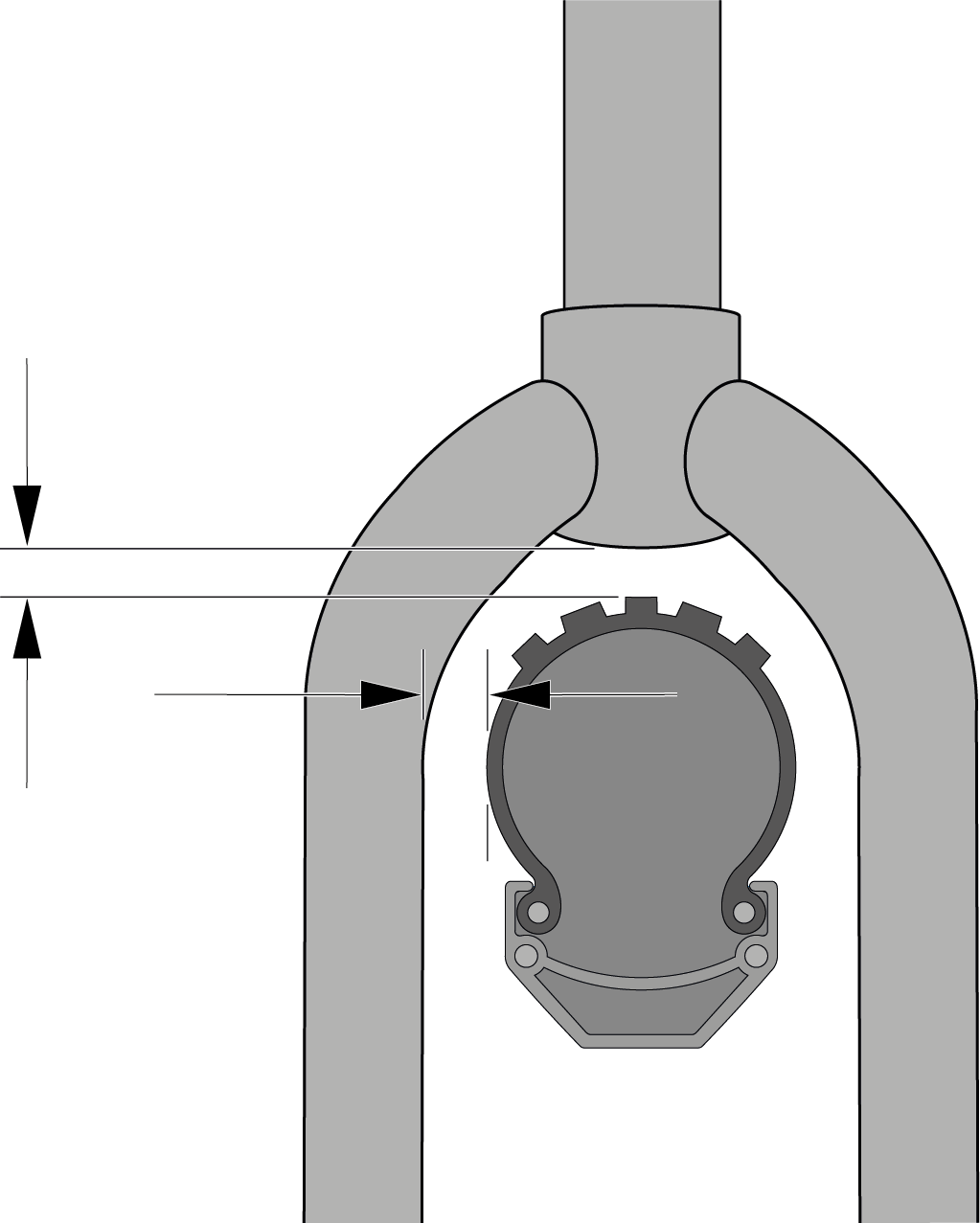

Figura 4. Spazio libero attorno al copertone anteriore

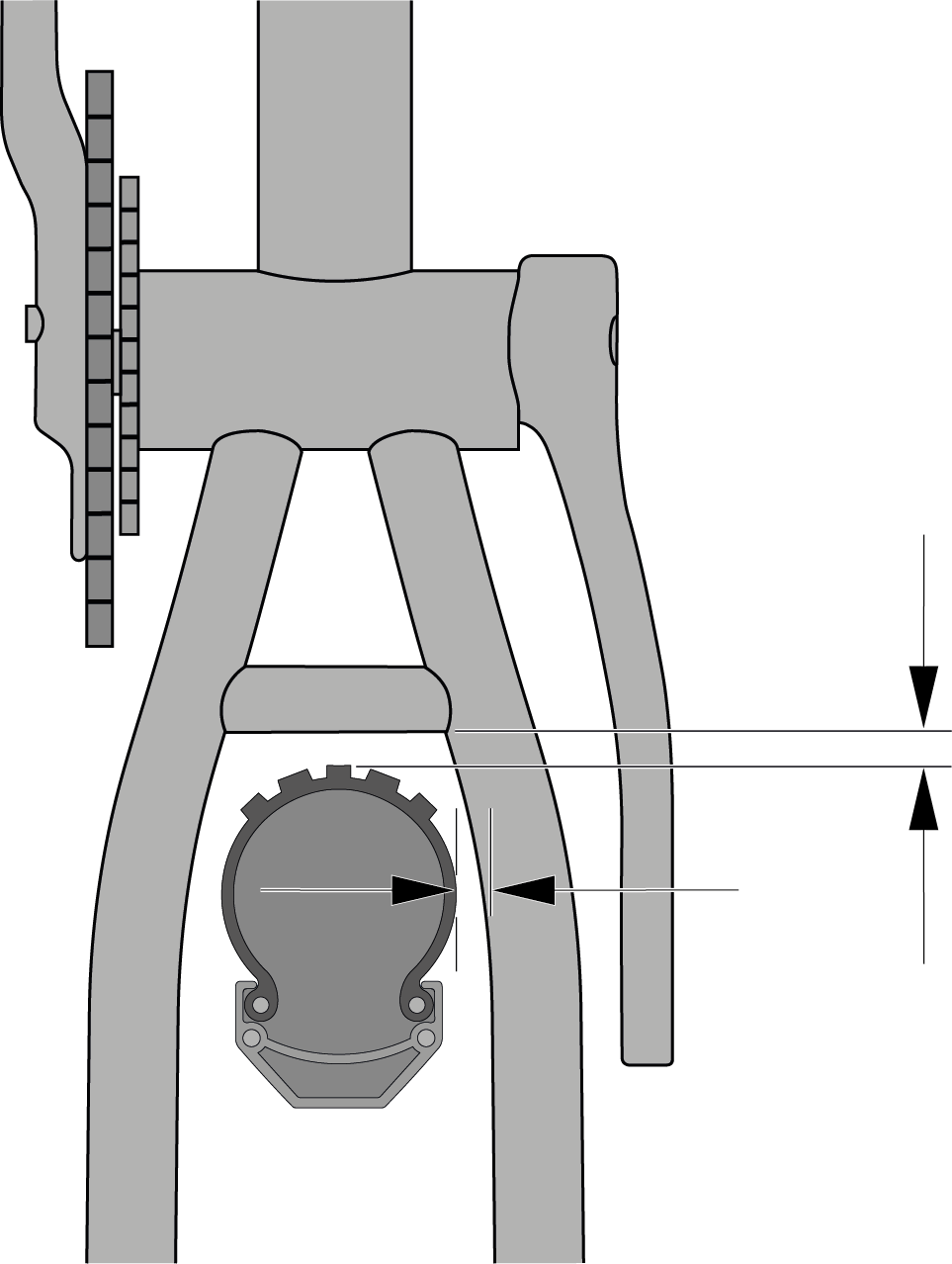

Figura 5. Spazio libero attorno al copertone posteriore

Durante la marcia i copertoni non devono toccare la forcella, il telaio o altri componenti se un elemento della sospensione è completamente premuto o le ruote sono deformate da forze laterali. Con una forcella ammortizzata, ad esempio, il copertone deve avere una distanza minima dalla corona della forcella anche quando questa è completamente premuta.

Regolazione dell'altezza del manubrio

Se l'altezza finale del manubrio non è ancora stata definita, puoi lasciare inizialmente il montante della forcella più lungo e montare distanziali aggiuntivi sopra l'attacco manubrio. Grazie al design separabile dei distanziali, è possibile sostituirli da sopra e da sotto l'attacco manubrio senza smontare l'attacco manubrio stesso.

  1. Allenta entrambe le viti del manubrio.


  2. Solleva leggermente il manubrio per rimuovere o inserire i distanziali.


Nota: Fai attenzione all'altezza massima.

  1. Monta il numero di distanziali con cui il manubrio si trova nella posizione ottimale.


  2. Stringi nuovamente le viti del manubrio.

Accorciamento del montante della forcella

Se desideri fissare in modo definitivo l’altezza del manubrio, accorcia il montante della forcella con una sega. Esso deve essere a filo con la parte superiore del manicotto. Successivamente non saranno più necessari distanziali sopra il manubrio. Il manicotto non deve essere tagliato.



Rodaggio di frenata per freni a disco

I freni a disco nuovi devono essere rodati. Questo rodaggio contribuisce a garantire prestazioni di frenata costanti e potenti, nonché una frenata silenziosa nella maggior parte delle condizioni di guida. Contatta il rivenditore specializzato MERIDA se l'effetto frenante dei freni diminuisce o il punto di pressione diventa meno netto.

  1. Per farlo, siediti sulla sella e inizia a pedalare fino a raggiungere una velocità moderata su un tratto di strada diritto e pianeggiante.
  2. Quindi tira con forza le leve dei freni fino a tornare a velocità "a passo d'uomo". Ripeti l'operazione per venti volte.
  3. Siediti sulla sella e inizia a pedalare fino a raggiungere una velocità elevata su un tratto di strada diritto e pianeggiante.
  4. Quindi tira con forza le leve dei freni fino a tornare a velocità "a passo d'uomo". Ripeti l'operazione per dieci volte.
  5. Lascia raffreddare i freni prima di proseguire la marcia.

Installazione di copertoni senza camera d'aria

Alcune biciclette sono dotate di cerchi e copertoni che possono essere utilizzati senza camera d'aria. I modelli tubeless sono dotati di profili speciali dei cerchi e dei talloni che, se montati correttamente, formano una tenuta ermetica.

I cerchi tubeless sono disponibili in vari modelli e possono essere necessari componenti aggiuntivi per una configurazione tubeless completa. A seconda dei componenti necessari, questi cerchi possono essere etichettati come "compatibili con sistema tubeless" o "Tubeless Ready" (TLR). Leggi attentamente le istruzioni del costruttore dei cerchi per scoprire quali componenti aggiuntivi sono necessari per la conversione all'assetto tubeless e per la relativa manutenzione.

I cerchi tubeless sono disponibili con una varietà di profili che possono influire sul tipo di copertone senza camera d'aria che può essere montato sul cerchio. I costruttori di cerchi possono, ad esempio, contrassegnare un cerchio come "cerchio con gancio" o "cerchio senza gancio", a seconda che sulla balconata del cerchio sia presente o meno una sporgenza a forma di gancio. Anche il profilo del tallone dei copertoni tubeless varia da costruttore a costruttore. Data l'ampia gamma di copertoni e cerchi tubeless disponibili, la compatibilità dei copertoni tubeless con i diversi tipi di cerchi tubeless varia notevolmente.

  • Utilizza solo copertoni tubeless espressamente approvati dal costruttore dei cerchi o dei copertoni per l'uso con cerchi di questo tipo.
  • Prima del montaggio, leggi attentamente le istruzioni del costruttore di cerchi e copertoni.
  • In caso di domande sulla compatibilità tra copertoni e cerchi senza camera d'aria, contatta il tuo rivenditore specializzato MERIDA.

Il montaggio di copertoni e cerchi tubeless richiede conoscenze, competenze e strumenti speciali. Per una configurazione tubeless potrebbe essere necessario montare componenti aggiuntivi come nastro per cerchi, inserti per valvole, sigillanti e copertoni compatibili con il sistema tubeless.

Larghezza del copertone e larghezza del cerchio / diametro del cerchio

Cerchi e copertoni sono disponibili in molti diametri e larghezze. Il diametro nominale del cerchio (1) deve corrispondere al diametro nominale del copertone (2) e la larghezza del cerchio (3) deve essere compatibile con la larghezza del copertone (4).

Figura 6. Dimensioni dei cerchi

Figura 7. Dimensioni dei copertoni

Montaggio dei pedali

I pedali sono dotati di attacco filettato, uno a destra e uno a sinistra. Il lato di montaggio del pedale è contrassegnato con una "R" o una "L".

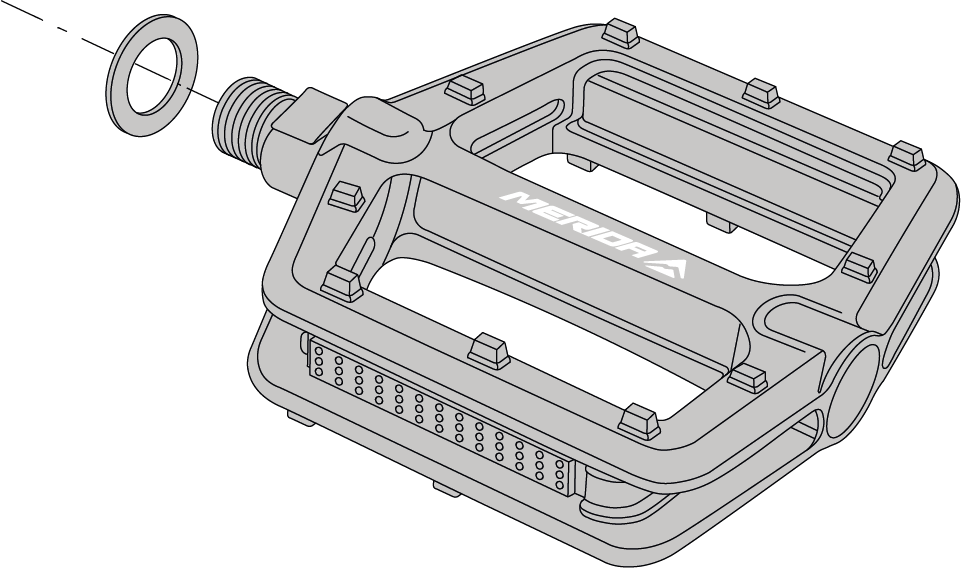

  1. Posiziona le due rondelle incluse nella fornitura su entrambi gli assi dei pedali.

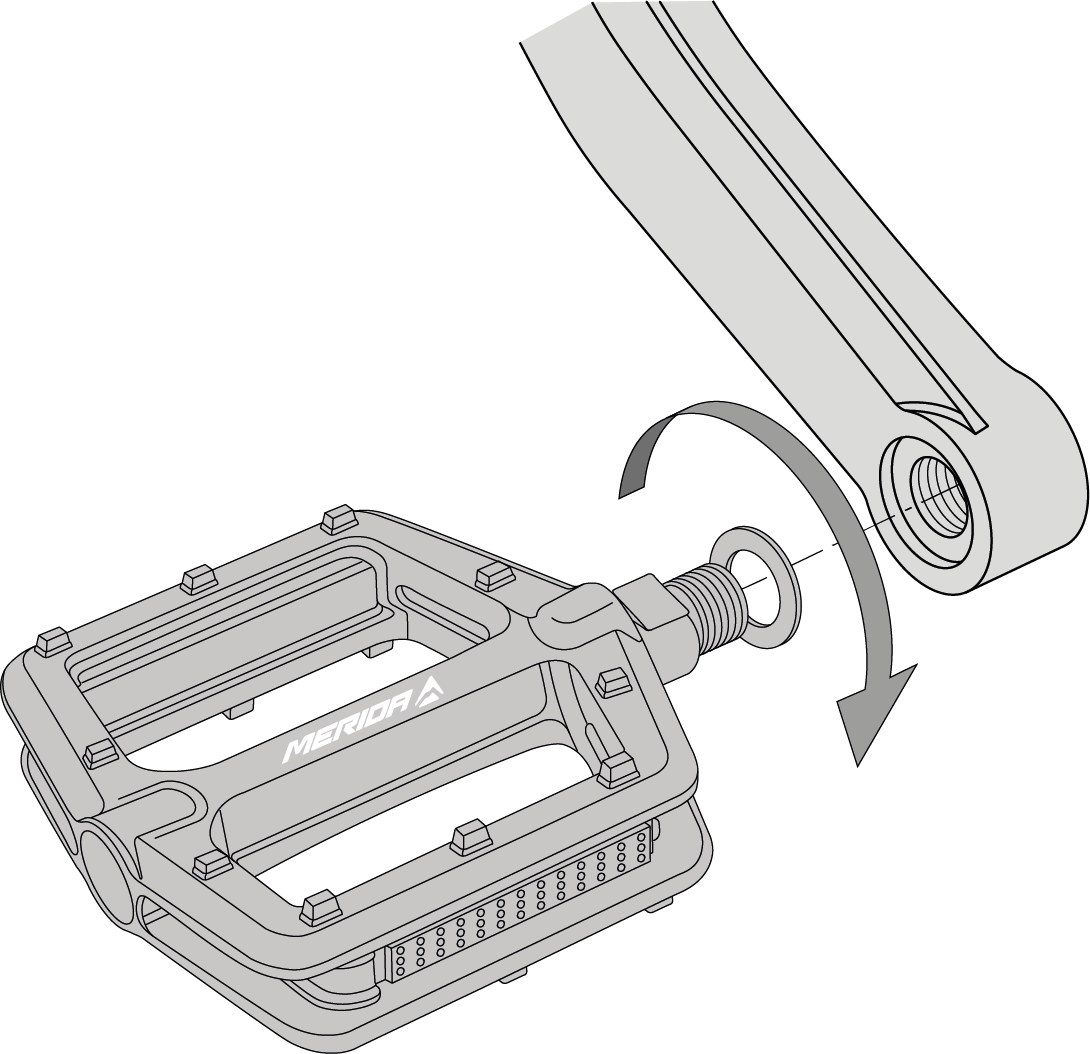

  2. Ruota il pedale sinistro in senso antiorario nella filettatura della pedivella sinistra.
  3. Avvita il pedale con una coppia di 35 Nm.

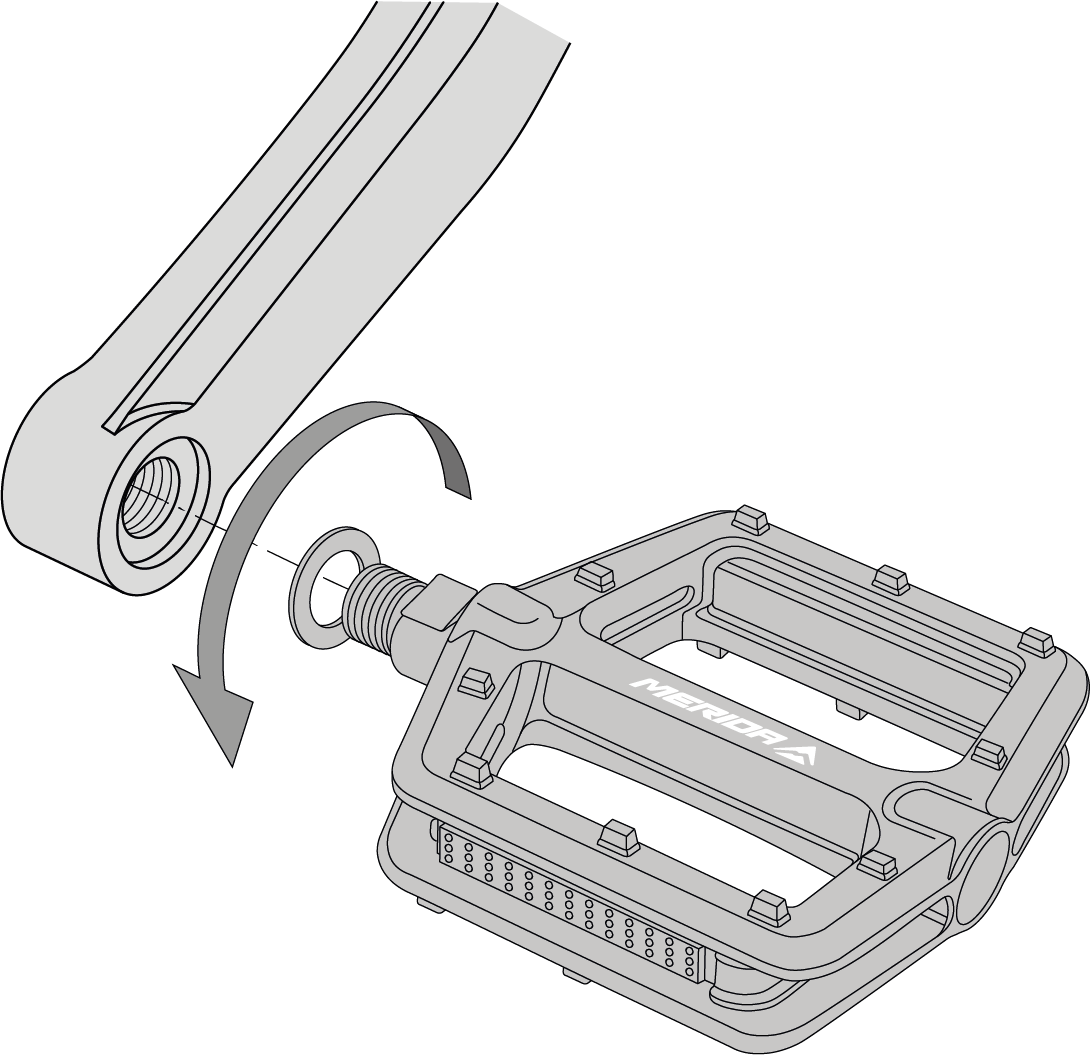

  4. Ruota il pedale destro in senso orario nella filettatura della pedivella destra.
  5. Avvita il pedale con una coppia di 35 Nm.


Rispetto del codice della strada nel Paese di utilizzo

Requisiti legali

Se desideri guidare la tua bicicletta su strade pubbliche, è necessario che sia equipaggiata secondo il codice della strada applicabile.

Germania:

In Germania, l'equipaggiamento necessario per la circolazione sulle strade pubbliche è disciplinato dal "Regolamento sulle licenze di circolazione stradale" (StVZO). Devono essere montati i seguenti equipaggiamenti:

DesignazioneIndicazioni speciali
Luce frontale bianca e catarifrangente bianco

La luce anteriore deve essere regolata in modo da non abbagliare gli altri utenti della strada.

Luci e catarifrangenti non devono essere coperti.

Luce posteriore rossa e catarifrangente rossoLe luci anteriori e posteriori e i catarifrangenti devono essere presenti al crepuscolo, al buio o quando le condizioni di visibilità lo richiedono. Le luci e i catarifrangenti devono essere saldamente fissati durante la marcia, assicurati contro lo spostamento accidentale in condizioni di funzionamento normali e sempre pronti all'uso.
Catarifrangente pedaleEntrambi i pedali devono essere dotati di catarifrangenti gialli anteriori e posteriori.
Catarifrangente per raggi

Devono essere montati due catarifrangenti per raggi, uno sulla ruota anteriore e uno su quella posteriore.

Alternativa: copertoni con strisce riflettenti o riflettori a clip su ogni raggio.

Svizzera:

In Svizzera, le norme applicabili sono contenute nelle ordinanze sui requisiti tecnici dei veicoli stradali, agli articoli da 213 a 218.

DesignazioneIndicazioni speciali

Luce anteriore bianca o gialla brillante

Luce posteriore rossa

Le luci anteriori e posteriori possono essere fisse o rimovibili.

Le luci anteriori e posteriori devono essere accese non appena le condizioni di visibilità lo richiedono. Di notte, in condizioni meteorologiche favorevoli, devono essere visibili da una distanza di 100 m.

Le luci anteriori e posteriori non devono abbagliare gli altri utenti della strada e non devono lampeggiare.

Luci e catarifrangenti non devono essere coperti.

Catarifrangente bianco

Catarifrangente rosso

Devono essere applicati fissi almeno un catarifrangente rivolto verso avanti e uno rivolto verso dietro con una superficie riflettente di almeno 10 cm². In condizioni atmosferiche buone, i catarifrangenti devono essere visibili di notte a una distanza di 100 metri quando vengono colpiti dalla luce degli abbaglianti di un veicolo a motore.

Catarifrangente pedaleI pedali devono essere dotati di catarifrangenti anteriori e posteriori con una superficie riflettente di almeno 5 cm². Sono esclusi i pedali da corsa, i pedali di sicurezza e simili.

Austria:

Per circolare sulle strade pubbliche austriache è necessario rispettare l'Ordinanza 146 / Ordinanza sulle biciclette, consultabile nella Gazzetta Ufficiale Federale austriaca.

DesignazioneIndicazioni speciali
Luce frontale bianca e catarifrangente bianco

La luce anteriore deve essere regolata in modo da non abbagliare gli altri utenti della strada.

Luci e catarifrangenti non devono essere coperti.

Luce posteriore rossa e catarifrangente rossoLe luci anteriori e posteriori e i catarifrangenti devono essere presenti al crepuscolo, al buio o quando le condizioni di visibilità lo richiedono. Le luci e i catarifrangenti devono essere saldamente fissati durante la marcia, assicurati contro lo spostamento accidentale in condizioni di funzionamento normali e sempre pronti all'uso.
Catarifrangente pedaleEntrambi i pedali devono essere dotati di catarifrangenti gialli anteriori e posteriori.
Catarifrangente per raggi

Devono essere montati due catarifrangenti per raggi, uno sulla ruota anteriore e uno su quella posteriore.

Alternativa: copertoni con strisce riflettenti o riflettori a clip su ogni raggio.

Ispezione prima di ogni viaggio

Prima di partire ispeziona sempre visivamente la bicicletta, possibilmente su un terreno pianeggiante e lontano dal traffico.

Verifica della resistenza delle parti

  1. Verifica che tutte le viti siano posizionate, collegate e chiuse correttamente.
  2. Controlla tutti gli sganci rapidi, i perni passanti e i collegamenti a vite della ruota anteriore e posteriore e degli altri componenti.
  3. Controlla i collegamenti a spina della batteria, del pannello di controllo, del display e dell'unità di azionamento.
  4. Controlla la batteria nel suo supporto e il meccanismo di chiusura

Fai rimbalzare la bicicletta a terra da un'altezza ridotta. Esamina eventuali rumori di sferragliamento. Se necessario, controlla i cuscinetti, i collegamenti a vite e il corretto alloggiamento della batteria.

Controllo dell'effetto frenante

  1. Testa i freni da fermo tirando le leve verso il manubrio e applicando l'intera forza frenante.
  2. Verifica che il freno anteriore funzioni correttamente. A tal fine, inizia a pedalare a bassa velocità, poi tira il freno anteriore. La bicicletta deve fermarsi immediatamente.
  3. Ripeti questa procedura anche per il freno posteriore.

Il punto di pressione deve essere immediatamente stabile. Se avverti un punto di pressione stabile solo dopo aver azionato più volte la leva del freno, è necessario far controllare immediatamente la bicicletta dal tuo rivenditore specializzato MERIDA.

Controllo del manubrio

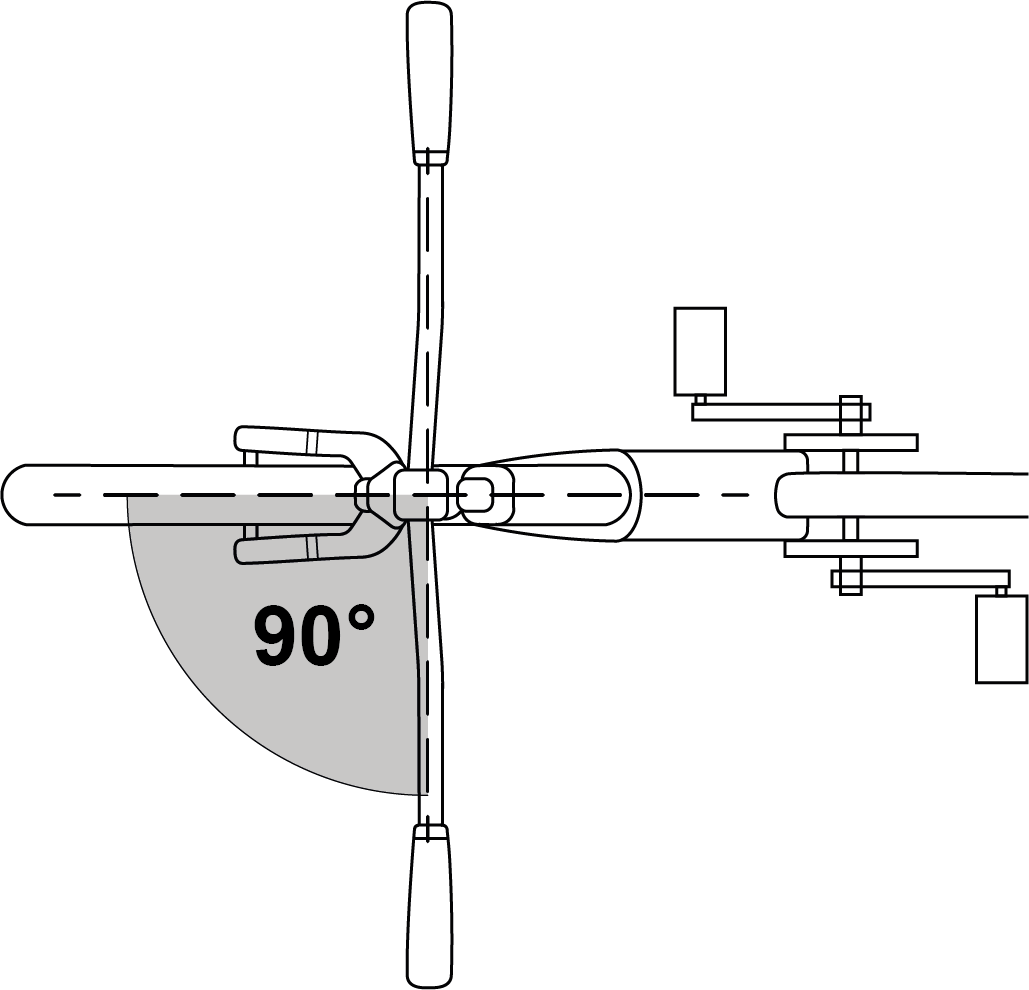

Figura 8. Angolo del manubrio

  1. Assicurati che il manubrio abbia un angolo di 90° rispetto alla ruota anteriore.
  2. Controlla che il manubrio sia ben saldo e che non ruoti durante la marcia causando pericolose cadute.
  3. Assicurati che nessun cavo sia tirato o possa impigliarsi durante la sterzata.
  4. Assicurati che le manopole siano fissate correttamente e che siano in buone condizioni. Se le manopole sono allentate o presentano tagli, crepe o aree usurate, sostituiscile o falle sostituire dal tuo rivenditore specializzato MERIDA.
  5. Assicurati che le estremità e le eventuali appendici del manubrio siano chiuse con appositi tappi. Se i tappi terminali del manubrio sono danneggiati, sostituiscili.
  6. Se il manubrio è dotato di appendici alle estremità, accertati che siano bloccate in conformità alle specifiche del costruttore del manubrio e delle appendici.
  7. Assicurati inoltre che il manubrio, le appendici, le manopole e le leve dei freni e del cambio siano fissati correttamente e che sia garantita un'assoluta sicurezza di manovra della bicicletta a livello di sterzo, freni e cambio di marcia.

Controllo delle ruote

  1. Controlla i raggi e i cerchi
    1. Controlla che i raggi e i cerchi non siano danneggiati.
  2. Verifica la rotazione e il corretto fissaggio al telaio
    1. Gira la ruota anteriore: deve girare senza deviare lateralmente nella forcella e senza toccare altri componenti.
    2. Gira la ruota posteriore: deve girare senza deviare lateralmente nella forcella e senza toccare altri componenti.
    3. Verifica che i perni siano completamente inseriti nei forcellini.
    4. Solleva la bicicletta e batti sopra il copertone con il pugno. La ruota non deve cadere, allentarsi o muoversi lateralmente.
  3. Controlla lo sgancio rapido
    1. Se la bicicletta è fissata con uno sgancio rapido, assicurati che la leva sia posizionata e girata correttamente.
    2. Assicurati che lo sgancio rapido non tocchi le seguenti parti: forcella, parti aggiuntive, raggi o sistemi frenanti.

  1. Controlla la pressione dei copertoni
    1. Utilizza una pompa per copertoni da corsa con manometro per verificare se i copertoni sono gonfiati alla pressione raccomandata.
    2. Gonfia sempre i copertoni come indicato sui fianchi del copertone o sui cerchi.

Nota: I copertoni con battistrada usurato o fianchi fragili comportano un elevato rischio di incidenti e cadute. La struttura interna del copertone può danneggiarsi se sporco o umidità penetrano all'interno.

  1. Controlla l'usura dei copertoni
    1. Controlla l'usura dei copertoni della tua bicicletta.
    2. Se necessario, sostituisci i copertoni.
  2. Controlla le valvole
    1. Controlla che le valvole siano in posizione verticale. un danneggiamento dei copertoni può causare l'improvvisa rottura della camera d'aria.

Controllo della sella e del canotto reggisella

  1. Controlla che la sella sia regolata correttamente e che sia allineata al tubo superiore.
  2. Verifica che il fodero orizzontale o il collarino siano fissati saldamente per evitare che la sella possa ruotare, inclinarsi o spostarsi durante la marcia.

Dopo una caduta o un urto

Controlla se il telaio e i componenti hanno riportato danni e non proseguire la marcia se riscontri un danno!

Componenti e funzioni da controllare:

Telaio e forcella ammortizzata

Nota: I materiali utilizzati per telai e forcelle in carbonio sono rigidi e resistenti, ma se vengono sovraccaricati o se subiscono un impatto, le fibre di carbonio non si piegano ma tendono invece a rompersi. Un impatto sufficientemente forte su questo materiale potrebbe provocare danni che, pur non risultando evidenti a un primo esame visivo, potrebbero causare un cedimento del materiale in futuro.
  1. Controlla se il telaio o la forcella ammortizzata sono rotti o piegati.
  2. Se il telaio della tua bicicletta è in carbonio, controlla che non siano presenti fessure o indebolimenti del materiale.

Cambio e ruote

  1. Controlla il cambio inserendo consecutivamente tutte le marce e verificando che funzioni regolarmente senza ritardi o rumori.
  2. Controlla le ruote facendole girare e verificando che non vi siano deviazioni laterali, stridio dei freni, raggi allentati o gioco dell'asse.
Nota: Se rilevi danni a questi componenti, interrompi immediatamente l'utilizzo della bicicletta!

Anche se non rilevi danni di alcun tipo, presta particolare attenzione ai rumori prodotti dalla bicicletta quando riprendi ad utilizzarla, in quanto potrebbero indicare la presenza di danni o problemi. Se noti qualsiasi rumore inusuale, interrompi immediatamente l'utilizzo della bicicletta.

In caso di dubbi sulle condizioni del materiale dopo una caduta o un incidente, contatta sempre il tuo rivenditore specializzato MERIDA. Alcune delle conseguenze di una caduta o di un incidente possono essere rilevate unicamente smontando completamente la bicicletta alla ricerca di crepe o altri segni di deterioramento.

Montaggio / smontaggio della ruota

Manutenzione e assistenza

Pulizia della bicicletta

Utensili necessari

  • Tubo dell'acqua
  • Secchio
  • Sapone neutro / detergente neutro disponibile in commercio
  • Spazzola morbida
  • Panno morbido in microfibra

  1. Bagna la bicicletta con un tubo dell'acqua e puliscila dall'alto verso il basso con una spazzola morbida e, se necessario, acqua saponata.
  2. Sciacqua la bicicletta e asciugala con un panno in microfibra.

Lubrificare la catena

Una corretta lubrificazione garantisce un funzionamento fluido e silenzioso della catena e ne prolunga la durata. A seconda del grado di sporcizia, la catena deve essere pulita a intervalli regolari per rimuovere lo sporco e i depositi di olio. Non sono necessari sgrassatori speciali per catene.

Figura 9. Lubrificare la catena

È necessario un lubrificante adatto per catene di biciclette.

  1. Applica il lubrificante nella metà inferiore della catena sulle maglie più esposte, evitando così che il lubrificante coli sul fodero orizzontale o sulla ruota.

  1. Ruota i pedali all'indietro e applica l'olio per catena goccia a goccia all'interno della catena.
  2. Fai compiere alla catena diversi giri.
  3. Non muovere la bicicletta per qualche minuto per consentire al lubrificante di penetrare nella catena.
  4. Elimina l'eventuale lubrificante in eccesso con un panno, in modo che non spruzzi e non attiri inutilmente lo sporco nell'uscita successiva.

Piano di manutenzione

La manutenzione comprende un controllo completo di tutti i componenti. Le biciclette nuove dovono essere sempre controllate dopo la prima uscita.

Ti consigliamo di portare la tua bicicletta MERIDA da un rivenditore specializzato MERIDA per una prima ispezione, se si verifica uno dei seguenti casi:

  • da 100 a 300 km di marcia
  • da 5 a 10 ore di marcia o
  • dopo 4 a 6 settimane
  • al più tardi dopo 4 mesi

Gli intervalli specificati sono indicativi per un chilometraggio annuo compreso tra 1.000 e 2000 km o tra 50 e 100 ore di marcia, quale dei due casi si verifica prima.

Se si percorrono regolarmente strade dissestate, gli intervalli di manutenzione si accorciano in funzione dell'uso più gravoso.

Gruppo di componentiIntervento di manutenzioneIntervallo
TelaioIspezione visiva per la presenza di crepe e danniPrima di ogni uscita
 Controllare il serraggio di tutte le vitiMensilmente
Cuscinetti della serie sterzoControllare la facilità di movimento e il giocoSemestralmente
 Pulire e ingrassare i cuscinettiSemestralmente
 Sostituire i cuscinetti usuratiAll'occorrenza
Triangolo posterioreIspezione visiva per il controllo di gioco e usuraSemestralmente
 Pulire accuratamente e ingrassare i cuscinettiSemestralmente
 Sostituire i cuscinetti usuratiAll'occorrenza
Sospensioni (forcella e ammortizzatori)Pulire e lubrificare le guarnizioniSemestralmente
 Controllare la pressione dell'aria e le impostazioni degli ammortizzatoriMensilmente
 Assistenza impianto idraulico forcella e ammortizzatori (a seconda del costruttore)Semestralmente
Ruote e copertoniControllare la pressione dei copertoni e regolarla se necessarioPrima di ogni uscita
 Controllare che i copertoni non presentino tagli e usura del battistradaMensilmente
 Controllare la tensione dei raggi e la concentricità delle ruoteSemestralmente
Perni passantiVerificare la tenuta dei perni passantiMensilmente
 Pulire e ingrassare leggermente la filettaturaSemestralmente
Trasmissione (catena, cassetta, corona, cambio)Pulire e lubrificare la catenaPrima di ogni uscita/all'occorrenza
 Regolazione del cambioSemestralmente
 Controllare l'usura della catena e sostituire se necessarioSemestralmente
Movimento centraleVerificare la presenza di gioco e scricchioliiSemestralmente
 Smontaggio, pulizia e ingrassaggio (con cuscinetto avvitato)Annualmente
 Con cuscinetti press fit: sostituzione in caso di usuraAll'occorrenza
FreniControllare lo stato di usura delle pastiglie e dei dischi dei freniMensilmente
 Sostituire il liquido dei freniAnnualmente
IlluminazioneTest di funzionamento (luce anteriore e posteriore)Mensilmente

Se possiedi abilità manuali, un po' di esperienza e gli utensili adatti, ad esempio una chiave dinamometrica, puoi anche eseguire da solo gli interventi di manutenzione. Se rilevi difetti durante l'ispezione, avvia immediatamente le misure necessarie.

Il tuo rivenditore specializzato MERIDA ti fornirà un supporto esperto per tutti i problemi di manutenzione.

Montaggio del supporto del deragliatore anteriore

È disponibile un supporto per il deragliatore compatibile con le trasmissioni più diffuse.

  • Il telaio REACTO CF5 è compatibile esclusivamente con il Di2 e i deragliatori wireless.
  • Il telaio REACTO CF3 è inoltre progettato per l'uso con deragliatori meccanici.
  1. Fai passare il cavo Di2 attraverso l'apertura del telaio sul tubo sella.


  2. Monta la rondella. La marcatura deve essere leggibile dall'esterno e la freccia deve essere rivolta verso l'alto. Se non viene montato il deragliatore anteriore, è possibile installare il tappo cieco (A2143000159).


Rimozione della batteria Shimano Di2

La batteria Shimano Di2 può essere rimossa dal telaio per la manutenzione o in caso di problemi di funzionamento. Il portabatteria è fissato con delle viti nel telaio, sotto la ruota, dietro il movimento centrale.

  1. Svita il portabatteria esistente allentando le due viti di fissaggio del portabatteria.


  2. Inclina con cautela il portabatteria in avanti.
  3. Estrai il portabatteria dal telaio spingendolo in avanti e verso il basso.
    Nota: Se non è possibile rimuovere il portabatteria, occorre prima smontare la pedivella e il movimento centrale per creare spazio sufficiente per la rimozione.
  4. Rimuovi la batteria Di2.
  5. Scollega con cautela il cavo Di2 dalla batteria.


  6. Fai scorrere gli O-ring verso l'alto oltre il supporto della batteria.
  7. Rimuovi la batteria Di2 dal portabatteria.

Installazione della batteria Shimano Di2

  1. Inserisci la batteria Di2 nel portabatteria.
  2. Infila gli O-ring sulla batteria Di2 e sul supporto della batteria.
  3. Collega il cavo Di2 alla batteria. Il collegamento evidenziato in rosso deve essere collegato.


    Nota: Attieniti alla posizione di montaggio indicata nelle istruzioni Shimano.
  4. Inserisci il portabatteria nel telaio e fissalo con le due viti.

Prevenzione del rumore

Se la batteria Di2 dovesse vibrare durante la marcia, è possibile fissarla come segue.

  • Avvolgi la batteria con del nastro adesivo per ridurre il gioco nel supporto della batteria.
  • In alternativa è possibile avvolgere del nastro da manubrio attorno alla batteria Di2 per garantirne una tenuta salda.


Montaggio del magnete del misuratore di potenza Shimano

Il magnete per il misuratore di potenza Shimano è montato sotto la piastra porta catena sulla fodera destra.
  1. Smonta la pedivella.


    Nota: Segui le istruzioni di Shimano.
  2. Rimuovi la piastra porta catena.


  3. Pulisci accuratamente la superficie di montaggio sul fodero orizzontale destro.


  4. Inserisci il nuovo magnete nella posizione prevista. Il magnete deve essere posizionato correttamente affinché il misuratore di potenza Shimano possa rilevare il segnale.
  5. Incolla una nuova piastra porta catena.


  6. Rimonta la pedivella.

Posa dei cavi

Posa dei cavi - REACTO V (informazioni generali)

  • La piattaforma del telaio REACTO V è disponibile in due versioni: CF3 e CF5. I gruppi di cambio meccanici possono essere montati esclusivamente sul telaio CF3.
  • Il telaio CF5 è destinato esclusivamente ai sistemi di cambio elettronici, poiché non è predisposto per i cavi del cambio meccanici.

Requisiti relativi ai gruppi di cambi meccanici

Durante il montaggio di un REACTO V CF3 con gruppo cambio meccanico è indispensabile tenere conto dei seguenti punti:

  • È necessario utilizzare guaine meccaniche con diametro esterno di 3,5 mm.
  • Quando si utilizza Jagwire, è necessario impiegare cavi del cambio da 3,5 mm.
  • Il diametro ridotto è necessario per garantire una resistenza allo sterzo ottimale e una libera mobilità del manubrio nella zona del cockpit integrato e nella zona headset.

Passaggio dei cavi nella zona headset

  • I cavi del cambio (rosso/blu) e il cavo del freno (verde/arancione) vengono fatti passare dal cockpit attraverso il headset nel telaio e nella forcella.
  • Quando si inserisce il casco, i cavi devono essere incrociati dietro il cannotto della forcella.
Figura 10. Posa dei cavi 1

Figura 11. Posa dei cavi 2

Nota:

L'incrocio delle linee garantisce che:

  • il manubrio possa muoversi liberamente e in modo uniforme
  • la resistenza allo sterzo rimanga bassa
  • non si verifichino tensioni o attriti sui cavi
  • si eviti il blocco o l'incastro nella zona di comando

Montaggio successivo del manubrio TEAM CW

Se vuoi sostituire il manubrio CW, assicurati che la sede del cuscinetto abbia le seguenti dimensioni.



Montaggio del manubrio TEAM CW

  1. Assembla manicotto, distanziali e copertura della serie sterzo in un unico assieme.


  2. Posiziona il cuscinetto e l'anello di centraggio sul montante della forcella. Quindi fai scorrere manicotto, distanziali e copertura della serie sterzo sul montante della forcella.


  3. Fai passare i tubi del freno attraverso il cuscinetto, l'apertura anteriore del manicotto, le aperture dell'anello di centraggio e le aperture dei distanziali.


    Nota: La copertura della serie sterzo presenta sul lato posteriore un piccolo perno che deve inserirsi nella fessura dell'anello di centraggio. L'ampia fessura sul retro deve poggiare sul distanziale o sulla copertura della serie sterzo.
  4. Verifica che la copertura della serie sterzo, la rondella e l'anello di centraggio siano ancora posizionati correttamente.


  5. Fai passare i tubi dei freni attraverso il manubrio. In caso di difficoltà, può essere utile far passare il tubo del freno senza il perno metallico.


  6. Fai scorrere l’attacco manubrio sul manicotto. Estrai gradualmente i tubi dei freni dalle aperture sulle leve dei freni.


  7. Inserisci l'espansore nel montante della forcella e stringilo con un massimo di 8 Nm non appena tutte le parti sono posizionate correttamente.


  8. Inserisci il tappo superiore con la vite nell'espansore e serra la vite fino a eliminare il gioco del cuscinetto.


    Nota: A tale scopo utilizza una chiave dinamometrica.
  9. Stringi le viti di serraggio dell’attacco manubrio in modo uniforme, serrando alternativamente le viti di circa un quarto di giro fino a raggiungere una coppia di serraggio di 5-6 Nm.


  10. Posiziona la copertura dell'attacco manubrio sull'attacco manubrio e assicurati che i due ganci laterali siano correttamente innestati.


  11. Ruota il manubrio in entrambe le direzioni, una dopo l'altra, fino al massimo angolo di sterzata possibile per assicurare che il tubo del freno posteriore sia sufficientemente lungo.


  12. Segui le istruzioni del produttore dei freni per accorciare il tubo del freno alla lunghezza adeguata e collegarlo correttamente.

Montaggio del supporto per computer TEAM CW / TEAM SL 1P

  1. Fissa l'adattatore al manubrio con la vite a testa svasata e stringi con una coppia di serraggio di 5 Nm.


  2. Monta la piastra di base nella versione più alta o più profonda a seconda della posizione desiderata.


  1. Monta il supporto per computer nella posizione desiderata e stringi le viti di fissaggio con circa 2 Nm.


Montaggio successivo del manubrio TEAM SL 1P

Se vuoi sostituire il manubrio, assicurati che la sede del cuscinetto abbia le seguenti dimensioni.



Montaggio del manubrio TEAM SL 1P

  1. Assembla manicotto, distanziali e copertura della serie sterzo in un unico assieme. Opzionalmente è possibile fissare i distanziatori l’uno all’altro con del nastro adesivo durante il montaggio.


  2. Posiziona il cuscinetto e l'anello di centraggio sul montante della forcella. Quindi fai scorrere manicotto, distanziali e copertura della serie sterzo sul montante della forcella.


  3. Fai passare i tubi del freno attraverso il cuscinetto, l'apertura anteriore del manicotto, le aperture dell'anello di centraggio e le aperture dei distanziali.


    Nota: La copertura della serie sterzo presenta sul lato posteriore un piccolo perno che deve inserirsi nella fessura dell'anello di centraggio. L'ampia fessura sul retro deve poggiare sul distanziale o sulla copertura della serie sterzo.
  4. Verifica che la copertura della serie sterzo e l'anello di centraggio siano ancora posizionati correttamente.


    Nota: Non serrare l'espansore finché il manicotto e l'attacco manubrio non sono stati fatti scorrere sul montante della forcella. In questo modo è più facile far scorrere tutte le parti nella posizione corretta.
  5. Fai passare i tubi dei freni attraverso il manubrio. In caso di difficoltà, può essere utile far passare il tubo del freno senza il perno metallico.


  6. Fai scorrere l’attacco manubrio sul manicotto. Estrai gradualmente i tubi dei freni dalle aperture sulle leve dei freni.


  7. Inserisci l'espansore nel montante della forcella e stringilo con un massimo di 8 Nm non appena tutte le parti sono posizionate correttamente.


  8. Posiziona la copertura dell'attacco manubrio sull’attacco manubrio e assicurati che i due perni siano posizionati correttamente.


    Nota: Assicurati che l'anello di centraggio, la copertura della serie sterzo, i distanziali montati e il manicotto siano posizionati correttamente.
  9. Stringi senza gioco la vite per la regolazione del gioco dei cuscinetti.


    Nota: A tale scopo utilizza una chiave dinamometrica.
  10. Stringi le viti di serraggio dell’attacco manubrio in modo uniforme, serrando alternativamente le viti di circa un quarto di giro fino a raggiungere una coppia di serraggio di 5-6 Nm.


  11. Ruota il manubrio in entrambe le direzioni, una dopo l'altra, fino al massimo angolo di sterzata possibile per assicurare che il tubo del freno posteriore sia sufficientemente lungo.


  12. Segui le istruzioni del produttore dei freni per accorciare il tubo del freno alla lunghezza adeguata e collegarlo correttamente.

Montaggio del supporto per computer TEAM CW / TEAM SL 1P

  1. Fissa l'adattatore al manubrio con la vite a testa svasata e stringi con una coppia di serraggio di 5 Nm.


  2. Monta la piastra di base nella versione più alta o più profonda a seconda della posizione desiderata.


  1. Monta il supporto per computer nella posizione desiderata e stringi le viti di fissaggio con circa 2 Nm.


V-MOUNT con multitool integrato

La tua bicicletta contiene una cassetta degli attrezzi e un multitool sotto la sella. L'attacco a V consente di montare la cassetta degli attrezzi e il multitool sotto la sella.

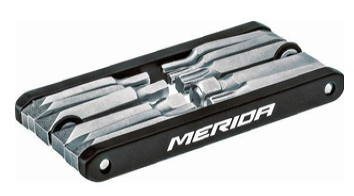

MERIDA Multitool 12-in-1

Figura 12. Multitool

Multitool V-Mount Box per l'installazione sotto la sella

Figura 13. Multitool sulla sella

Il multitool contiene i seguenti strumenti:

  • Chiave a brugola: 2/2,5/3/4/5/6/8 mm
  • Cacciavite: +/-
  • Torx: T10/T25/T30

Per utilizzare il multitool, apri lo sportello della cassetta degli attrezzi ed estrailo. Per riporlo, basta reinserirlo nella cassetta degli attrezzi e chiudere lo sportello.

Per rimuovere l'intera scatola dalla sella, estrai l'utensile dalla scatola e sgancia l'aletta dalla scatola tirandola. Svita la scatola dal V-MOUNT con una chiave a brugola da 3 mm.

Combinazioni manubrio/attacco manubrio

Figura 14. Combinazioni manubrio/attacco manubrio

Lunghezza massima della forcella e dei distanziali

La lunghezza massima della forcella, misurata dall'asse alla corona della forcella, è 385 mm,

Sul tubo dello sterzo è possibile montare distanziali per un massimo di 30 mm.

Dati tecnici del telaio

Dato tecnicoValore
Maximum system weight120 kg
Frame warrantylifetime
Bottle size and position0,75 l DT, 0,75 ST
Axle typeThru-Axle
Maximum Torque, thru-axle10 Nm
Max. wheel size622x32
Max. chainring sizeShimano: 54/40t, SRAM 46/33t
ChainlineShimano 44,5 mm, SRAM 45 mm
Max. fork length385 mm
Upper headsetIS52
Lower headset rotation360°
Lower headsetIS52
Brake mount standard rearFlatmount 140 mm
Max. rotor sizes rear160 mm
Brake mount standard frontFlatmount 140mm with cooler
Max.rotor size front160mm
BB standardPF86
Seat post diameterReacto Seatpost
Rear axle standard12x142 mm
Rear axle dimensionsShimano E-Thru 12x142 (Thread inside RD hanger); axle length 162,5 mm
Front axle standard12x100 mm
Front axle dimensionsShimano E-Thru 12x100 (Thread inside fork); axle length 120 mm
Front derailleur mountingBrazed on / removal
Frame lockNo
Frame weightMedium Frame 1185 g
Fork weight519 g
Derailleur hangerDH-067 and DH-068

Disegno esploso

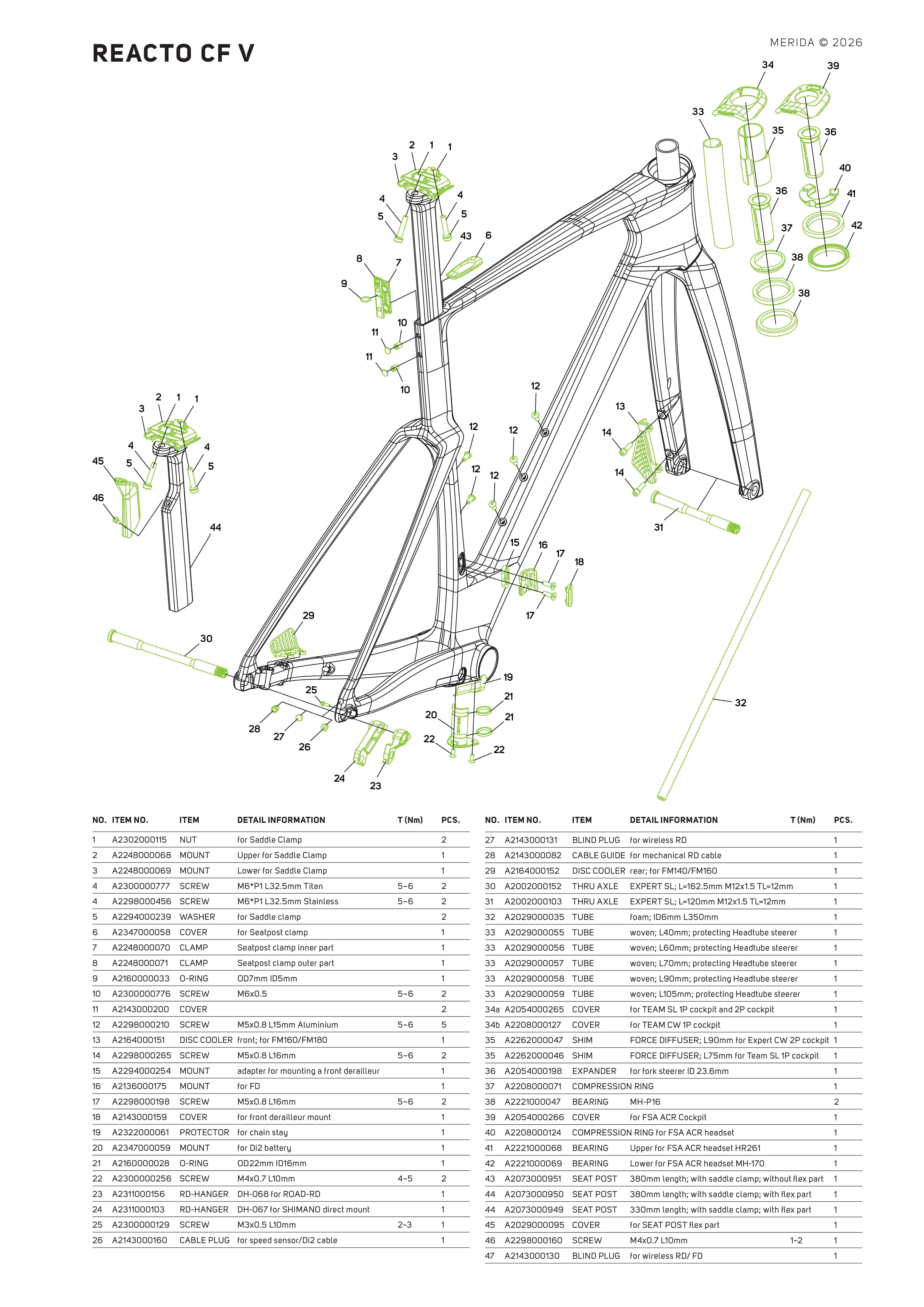

Figura 15. Disegni esplosi REACTO





Riciclaggio e smaltimento

Non smaltire la bicicletta e i suoi componenti con i rifiuti domestici!

La bicicletta deve essere smaltita in modo ecologico secondo le normative vigenti. I componenti metallici, ad esempio telaio, forcella e parti di montaggio devono essere riciclati nei rifiuti metallici. Plastica, gomma e altri materiali vanno smaltiti negli opportuni centri di raccolta in base al tipo di materiale. Le apparecchiature elettriche o elettroniche (ad es. illuminazione) e le batterie, anche ricaricabili, devono essere smaltite separatamente come rifiuti speciali (RAEE) e non possono essere gettati nei rifiuti domestici. Prima dello smaltimento è necessario smontare i componenti riciclabili e, se possibile, differenziarli per il riutilizzo e/o riciclaggio.
