Deze gebruiksaanwijzing bevat belangrijke informatie en richtlijnen over de omgang met fietsen van MERIDA en om de fiets op een veilige wijze te gebruiken waarvoor deze is bedoeld. De handleiding biedt je een volledige voorstelling en beschrijving waardoor je in staat bent om je fiets veilig kunt gebruiken op de manier waarop dit is bedoeld.

Voor een veilig gebruik van je fiets is het belangrijk dat je alle veiligheidsinstructies en aanwijzingen in deze gebruiksaanwijzing opvolgt.

Verscheidene tekstattributen, schrijfwijzen en tekststructureringen verlichten het lezen van deze documenten.

De tekstattributen (markeringen) in het document hebben de volgende betekenis:

De volgende begrippen en afkortingen worden in deze gebruiksaanwijzing gebruikt:

In deze gebruiksaanwijzing worden veiligheidsinstructies vermeld vóór elke handeling waarbij het risico bestaat op letsel of materiële schade. De beschreven maatregelen om risico’s te vermijden moeten worden nageleefd.

De veiligheidsrichtlijnen en waarschuwingen in dit document bieden een overzicht van de gevaren en risico’s overeenkomstig ANSI Z535.6-2011 en de normenreeks ISO 3864.

Jouw pedelec werd met bijzondere zorg geproduceerd en zal in normale omstandigheden door jouw MERIDA-dealer volledig geassembleerd en klaar voor gebruik worden afgeleverd.

Gedurende de eerste twee jaar na aankoop heb je het volle recht op de wettelijke garantie op nieuwe aankopen binnen de EU-lidstaten. Moest er een probleem zijn met jouw pedelec, neem dan contact op met de MERIDA-specialist die voor jou de juiste contactpersoon is. Je moet voor dergelijke gevallen het aankoopbewijs kunnen voorleggen. Hou dit dus goed bij.

Voorwaarde voor de garantie, een lange levensduur en duurzaamheid van je pedelec is dat je je pedelec alleen gebruikt waarvoor hij bedoeld is en dat je de volgende punten in acht neemt:

• Bedoeld gebruik
• Voor de eerste rit
• Toegelaten totaalgewicht
  • Het maximale gewicht geldt inclusief bestuurder, pedelec, de uitrusting, de bagage en de aangebouwde delen en accessoires.
• Houd de aangegeven aanhaalkoppel van de schroeven aan.
• Houd de aangegeven onderhoudsintervallen aan.
• Gebruik uitsluitend originele wisselstukken en toebehoren.
• Handleiding BOSCH ACCU

Een pedelec verenigt de eigenschappen van een conventionele fiets en die van een elektrische aandrijving. Hierbij wordt een trap op de pedalen ondersteund door een elektromotor.

Elk type pedelec is gebouwd voor een specifieke functie. Deze specifieke functies zijn onderverdeeld in categorieën volgens DIN EN 17406 Gebruiksclassificatie van fietsen. Gebruik jouw MERIDA-pedelec alleen conform de specifieke functie, zo niet bestaat het gevaar dat jouw pedelec de belasting niet kan aanhouden. Dit kan leiden tot onvoorzienbare ongevallen.

Pedelecs (Power Electric Cycles) zijn fietsen waarbij de hulpmotor alleen wordt ingeschakeld wanneer de bestuurder op de pedalen trapt. Als je stopt met trappen, wordt de motorondersteuning meteen uitgeschakeld.

Bij het wegfietsen een helling of wanneer de pedelec wordt geduwd, ondersteunt de start- en duwondersteuning tot een snelheid van 6 km/u, ook als er niet wordt getrapt.

Het geluidsdrukniveau (A-gewaardeerd) aan het oor van de fietser ligt onder 70 dB (A).

De wettelijke bepalingen voor het rijden met je MERIDA-pedelec:

Niet bedoeld gebruik is gebruik buiten de categorie waartoe de pedelec behoort volgens de DIN EN 17406-gebruiksclassificatie voor fietsen.

Bovendien geldt het volgende ook als niet bedoeld gebruik:

• het vervangen, gebruiken en monteren van niet toegelaten componenten
• montage van een verbrandings- of elektromotor
• elke reparatie aan onderdelen in carbon
• de mechanische wijziging van bestaande onderdelen (slijpen, vijlen, boren...)
• het verwijderen van veiligheidscomponenten (bijv. reflectoren) of bevestigingsmiddelen
• het boosten van het vermogen (tunen)

MERIDA-pedelecs van de categorie 4 MTB zijn geschikt voor off-road gebruik. Naast het gebruik op de weg en op technische parcours met wortels, stenen, geulen en losse ondergrond, mogen pedelecs van deze categorie worden gebruikt op ruw terrein met geblokkeerde secties.

Jumps op officiële MTB-parcours met aangelegde landingen tot 1,2 m hoogte zijn toegestaan.

Het gebruik in bikeparks op geschikte parcours is toegestaan, mits de parcours geen constructieve kenmerken van een hogere categorie bevatten waarvoor een fiets van deze categorie niet is goedgekeurd. Vooral bij het springen kan een ongeoefende fietser wel eens een onzuivere landing maken. De krachten die op de pedelec inwerken kunnen in dat geval significant hoger zijn dan bij een zuivere sprong. Dit kan leiden tot schade en verwondingen.

Het beoogde gebruik is sportief en competitief rijden op technisch zeer veeleisende wegen.

Voor MERIDA-pedelecs van categorie 4 geldt een levenslange garantie.

Maximaal totaalgewicht: 140 kg

Jouw MERIDA-pedelec mag worden gebruikt in combinatie met een aanhangwagen of voor het transport van kinderen voor een totaal draagvermogen tot 27 kg.

In speciale kinderwagens, die achter de fiets worden gemonteerd, kunnen maximaal 2 kinderen worden vervoerd.

Bij het gebruik van een aanhangwagen moeten volgende zaken in acht worden genomen:

• De aanhangwagen geldt met zijn werkelijke gewicht inclusief lading als onderdeel van het toegestane totaalgewicht.
• De aanhangwagenkoppeling mag alleen aan de achteras of via een speciale koppeling aan het uitvaleinde worden gemonteerd.
• De bevestiging van de aanhangwagenkoppeling aan een framebuis, de achtervork of de zadelsteun is niet-toegelaten.
• Het kan nodig zijn om de originele steekas voor de bevestiging van de trekhaak te vervangen of een adapter op de originele steekas te klemmen. Zorg ervoor gelet dat de schroefdraad van de as en die van de asmoer volledig worden afgedekt.
• De vervangassen moeten voldoen aan de technische specificaties Technische specificaties van de originele MERIDA as (klembreedte, schroefdraadlengte en -hoogte, materiaal en diameter).
• Als de verlichting door de aanhangwagen worden afgedekt, moeten deze zichtbaar aan de aanhangwagen worden aangebracht. Bij het fietsen bij nacht moet een acculicht of batterijlicht aan de achterzijde van de aanhangwagen worden bevestigd.
• De hoogst toegelaten snelheid aangegeven door de fabrikant van de aanhangwagen moet worden aangehouden. Raadpleeg hiervoor de handleiding van de fabrikant van de aanhangwagen.
• Personen mogen alleen worden vervoerd in aanhangwagens die hiervoor zijn uitgerust.

Handleiding voor het vervangen van onderdelen met een trapondersteuning tot 25 km/uur

^*Richtlijn betreffende categorie 3: de goedkeuring van de fabrikant van het onderdeel geschiedt alleen als het onderdeel vooraf voldoende is getest in overeenstemming met het beoogde gebruik en de relevante normen en als er een risicoanalyse is uitgevoerd.

Jouw pedelec werd met bijzondere zorg geproduceerd en zal in normale omstandigheden door jouw MERIDA-specialist volledig geassembleerd en klaar voor gebruik worden afgeleverd.

Neem voor het transport de accu en het accudeksel van jouw pedelec uit de fiets en berg deze veilig op in het voertuig. Zie ook Introductie bij het verwijderen van de accu.

Jouw pedelec kan aan of in een voertuig worden getransporteerd.

• Let er altijd op dat de pedelec veilig is bevestigd aan of in het voertuig en controleer regelmatig of jouw fiets nog goed is bevestigd.
• Verwijder alle hindernissen en afneembare accessoires op de bagagedragers.
• Verwijder ook het kinderstoeltje als dit is bevestigd.

Volg de transportvoorwaarden van de fabrikant van de fietsendrager.

Voor je meerdere fietsen vervoert op een fietsendrager, moet je nagaan wat het toegelaten laadvermogen van de fietsendrager is en hoe hoog de daklast of de kogeldruk van de trekhaak is.

Zorg ervoor dat alle beweegbare en losse delen en het bedieningselement van de fiets is verwijderd en veilig in het voertuig is opgeborgen.

Wanneer je je fiets bij een erkende MERIDA-dealer ophaalt, is deze al rijklaar gemaakt om een veilige werking te garanderen. Jouw MERIDA-dealer heeft een eindcontrole uitgevoerd en maakte een proefrit.

Voor je gaat fietsen moet deze worden onderworpen aan een veiligheidskeuring, ideaal gesproken op een vlakke ondergrond en buiten het verkeer.

Onderzoek het frame en de componenten op schade en fiets niet verder als je schade vaststelt!

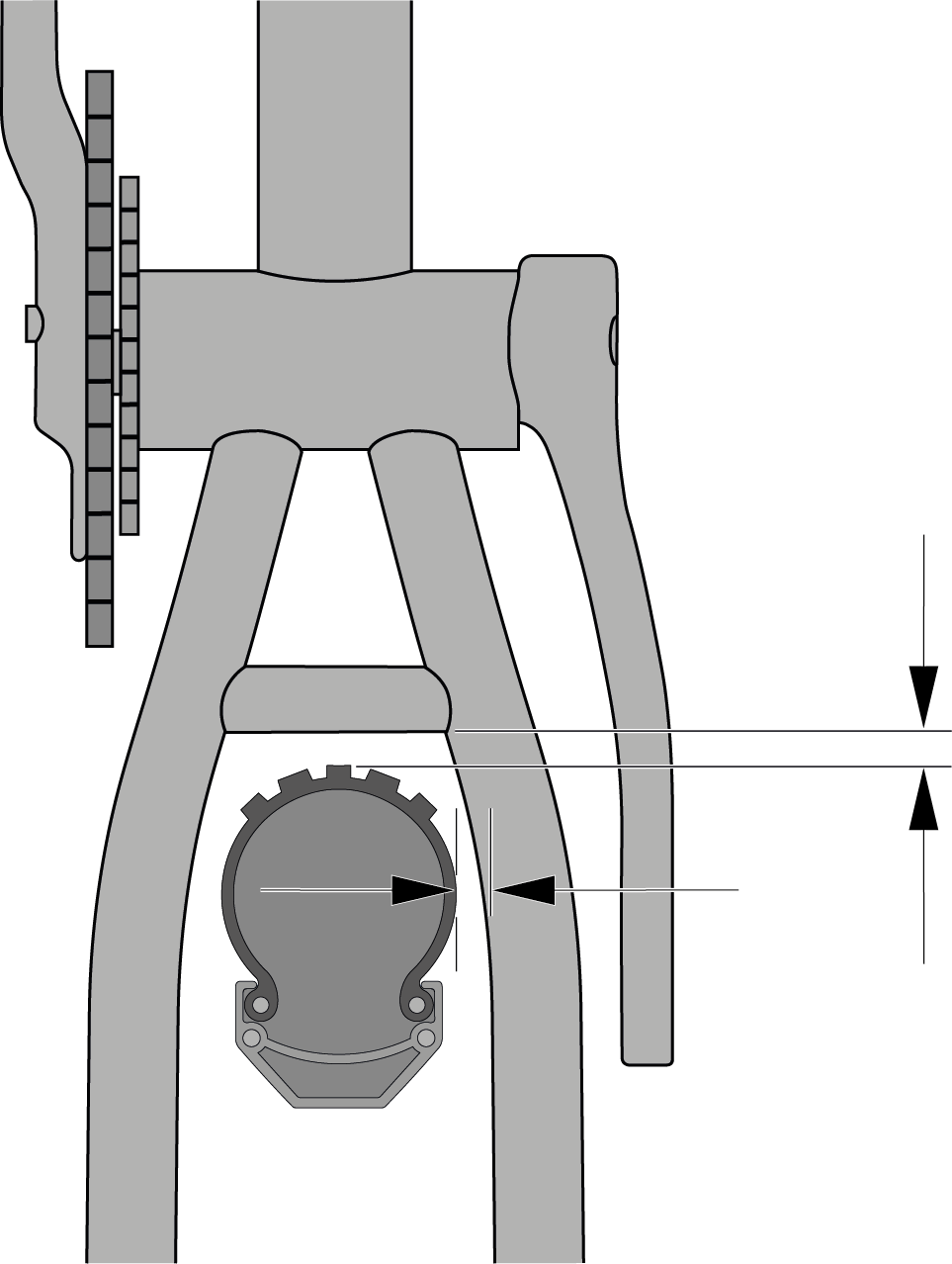

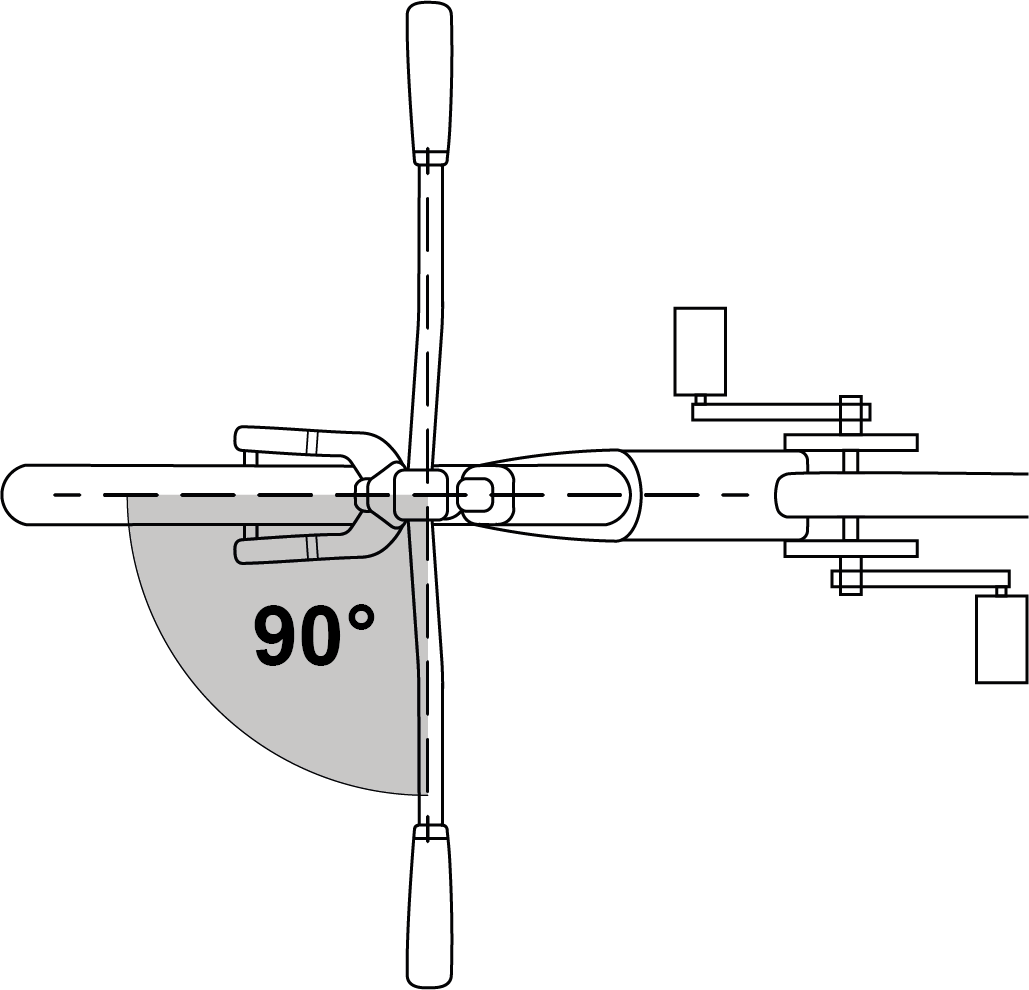

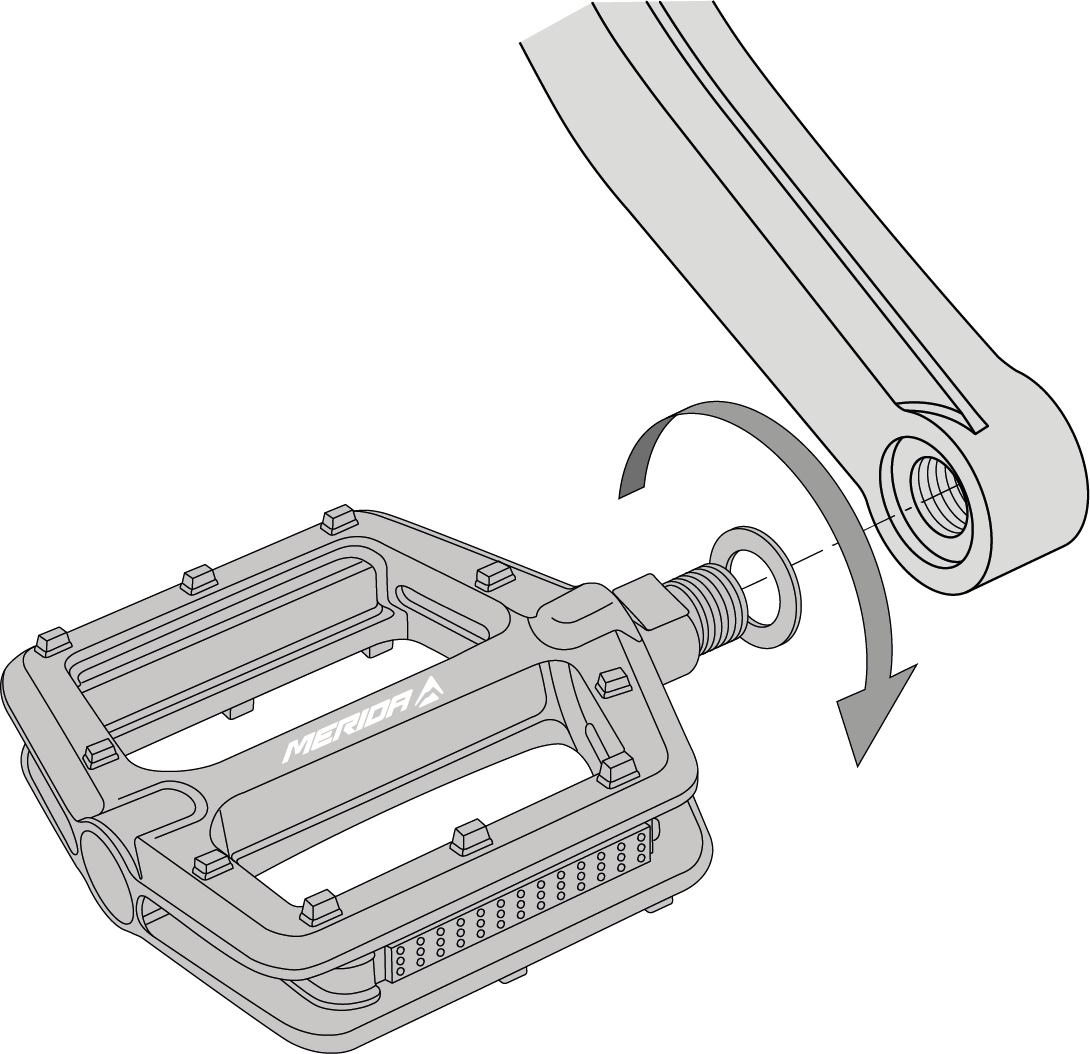

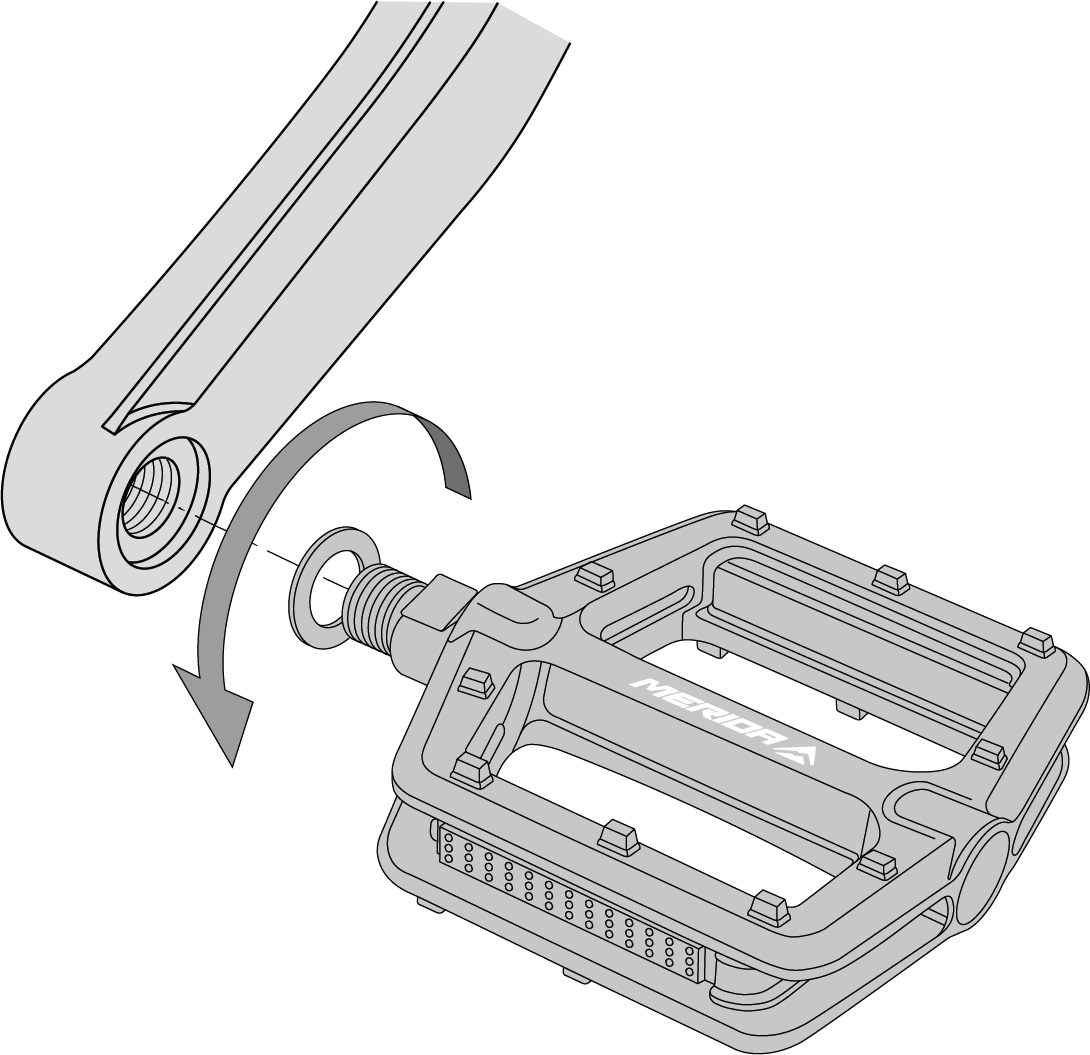

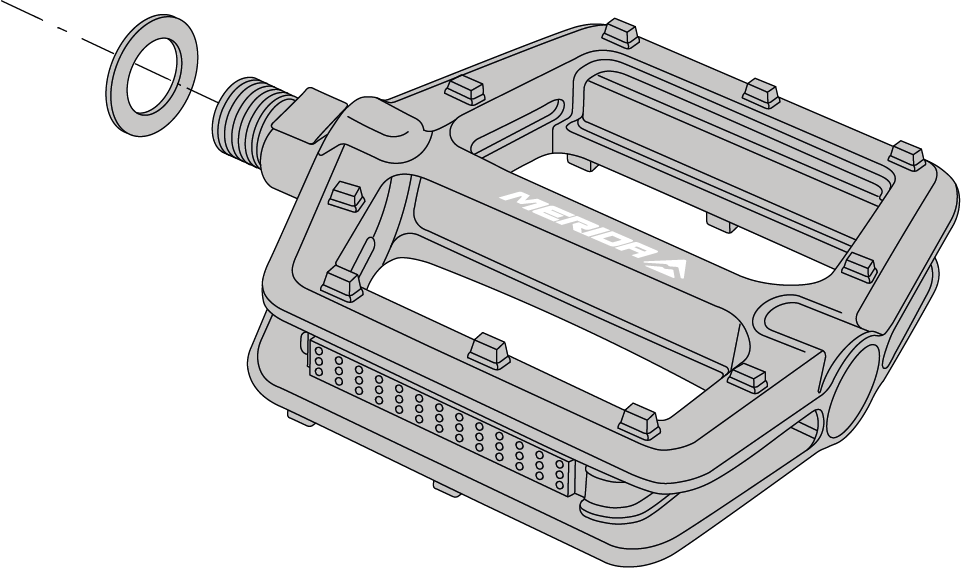

De volgende componenten en functies moeten worden nagekeken:

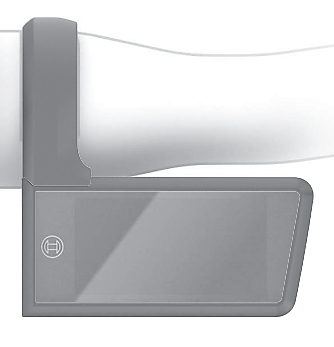

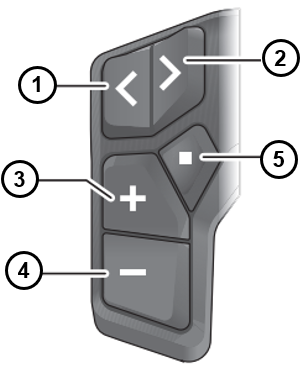

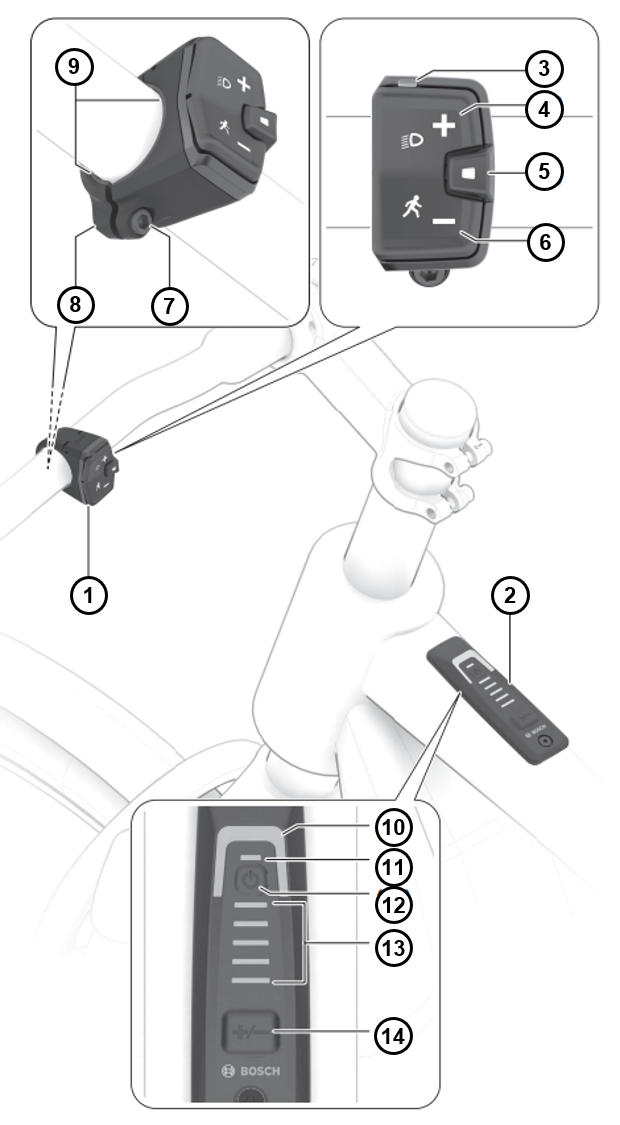

Bij foutmeldingen op het bedieningsscherm moet de Gebruiksaanwijzing van Bosch worden geraadpleegd op de fouten te herstellen.

Voer vervolgens de stappen in de Gebruiksaanwijzing van Bosch uit of wend je tot een MERIDA-specialist.

Je fiets is voorzien van steekassen. Ze geven de verende voorvork en het achterframe de nodige stijfheid.

In jouw MERIDA-pedelec kunnen verschillende soorten accu’s worden gemonteerd. Een accu met een hogere capaciteit zorgt voor een verder bereik. Accu’s met een kleinere capaciteit zijn lichter en maken een slanker silhouet mogelijk.

Figuur 17. Batterijafdekking voor Bosch PowerTube 600 Wh en Bosch PowerTube 800 Wh

Afhankelijk van het frame heb je meerdere mogelijkheden om een basisplaat voor buizen (Tube Base Plate) of een ander accessoire te monteren.

Tube Base Mount AL

Bij jouw aluminiumframe zit de Tube Base Plate op de onderbuis.

Figuur 21. Tube Base Mount AL

Artikelnummer A2161000227

Je kunt echter ook de MERIDA TRAIL MOUNT bevestigen, die plaats biedt aan een vervangende UDH-bevestiging, twee 16 g CO2-patronen of een pomp en een slang.

Figuur 22. MERIDA TRAIL MOUNT

Voor alle slangbevestigingen raden wij aan de band zoals afgebeeld te wikkelen:

Figuur 23. Banden voor slangbevestigingen

Op je fiets is onderaan het zadel een gereedschapsbox en een multitool gemonteerd. Deze V-MOUNT laat de montage toe van de gereedschapsbox en het multitool onder het zadel.

MERIDA Multitool 12-in-1

Figuur 24. Multitool

Multitool V-Mount Box voor installatie onder het zadel

Figuur 25. Multitool onder het zadel

Deze multitool heeft de volgende gereedschappen:

• Inbussleutels: 2 / 2,5 / 3 / 4 / 5 / 6 / 8 mm
• Schroevendraaier: +/-
• Torx: T10 / T25 / T30

Om deze multitool te kunnen gebruiken open je de klep van de gereedschapsbox en trek je de tool eruit. Om deze weer weg te bergen schuif je hem gewoon terug in de gereedschapsbox en sluit je de klep.

Om de volledige box van het zadel te verwijderen, neem je het gereedschap uit de box en maak je de klep van de box los. Je kan de box er nu uittrekken. Schroef de box met een inbussleutel van 3 mm van V-MOUNT af.

Indien gewenst kan na aankoop een zijstaander worden gemonteerd op de bevestiging voor de zijstaander op de achtervork. De booropening bedraagt 17 mm.

De BOSCH PowerMore 250 Range Extender kan achteraf op je fiets worden gemonteerd om de capaciteit van de accu te vergroten.

De bijbehorende kabel is de Bosch Power More-kabel van 100 mm vertrekkend vanaf de accuhouder.

Voor de montage is een Bosch PowerMore accuhouder en een Range Extender kabel nodig.

Figuur 26. Range Extender

De maximale vorklengte gemeten van de as tot de vorkkroon is 581 mm. Dit komt overeen met de afmetingen van gangbare verende voorvorken met een veerweg van 170 mm .

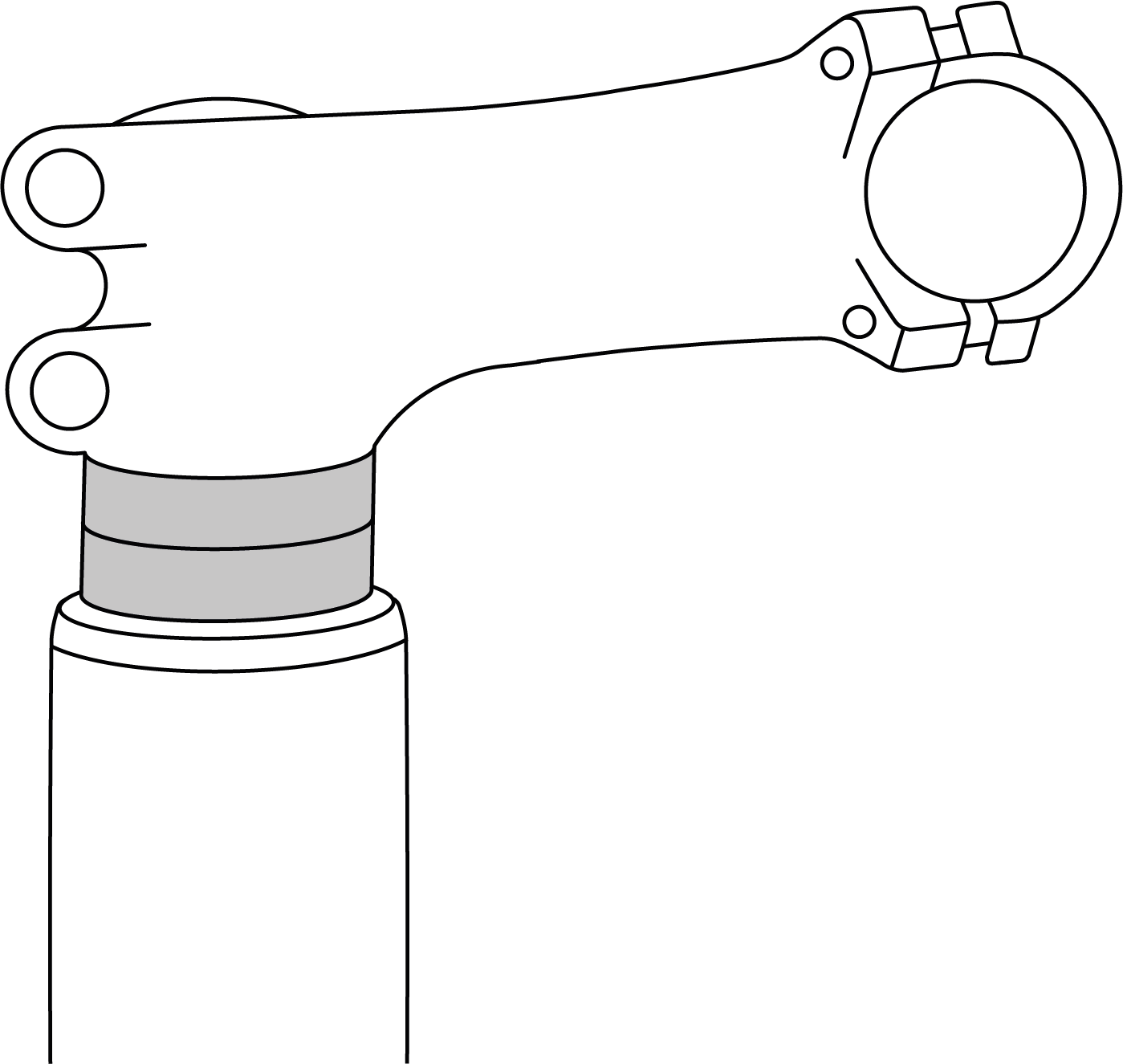

De afstandsstukken van de stuurbuis mogen maximaal 30 mm zijn.

Je kan de explosietekening downloaden als PDF.

Figuur 27. Explosietekening ETMO bearings

Figuur 28. Explosietekening ETMO accessoires

Figuur 29. Explosietekening ETMO EQ-kit

Je fiets en bijhorende componenten en accessoires mogen niet bij het gewone huisvuil worden afgevoerd.

Het product werd in overeenstemming met de Europese Richtlijn 2012/19/EU van het Europese parlement en de Raad geclassificeerd als een elektrisch en elektronisch apparaat. De zogenaamde WEEE-richtlijn biedt het kader voor een EU-brede terugname en recycling van oude apparaten. Deze richtlijn stelt maatregelen vast ter bescherming van het milieu en de menselijke gezondheid, waarmee de schadelijke gevolgen van afgedankte elektrische en elektronische apparatuur moeten worden voorkomen of verminderd. Het symbool van de doorgestreepte vuilnisbak op elektrische en elektronische onderdelen, op de verpakking of op de bijgevoegde documenten betekent dat het product of onderdelen ervan niet bij het huishoudelijk afval mogen worden weggegooid en dat overtreding hiervan een boete voor gevolg kan hebben. Neem voor een geplande verwijdering altijd contact op met de fabrikant of de specialist voor meer informatie over het inzamelings- en terugnamesysteem voor gebruikte elektrische en elektronische apparaten. Volgens de Europese richtlijn 2006/66/EG moeten defecte en gebruikte accu's/batterijen gescheiden worden ingezameld en op een milieuvriendelijke manier worden gerecycled. Het is de verantwoordelijkheid van de exploitant om het gebruikte product op de juiste wijze af te voeren en te recyclen. Door de oude apparaten volgens de voorschriften af te voeren, worden het milieu en de volksgezondheid beschermd tegen mogelijke negatieve gevolgen. De recycling van materialen levert een belangrijke bijdrage tot de vermindering van het grondstoffenverbruik.
