Som ikke-bestemt bruk regnes bruk utenfor den kategorien som sykkelen er tilordnet i henhold til DIN EN 17406, klassifisering av sykler etter bruksområde.

I tillegg regnes følgende som feil bruk:

• utskifting, bruk og montering av ikke-godkjente deler
• montering av en forbrenningsmotor eller en elektrisk motor
• alle reparasjoner på karbondeler
• mekaniske endringer på eksisterende deler (sliping, filing, boring osv.)
• fjerning av sikkerhetsutstyr (f.eks. reflekser) eller holdeanordninger
• økning av ytelse (tuning)

Din MERIDA eFLOAT HD er godkjent for bruk med tilhenger for transport av last og barn opptil 27 kg.

Opptil to barn kan sitte i spesielle tilhengere som festes bak sykkelen.

Når du bruker tilhenger, må du være oppmerksom på følgende:

• Tilhengeren betraktes med sin faktiske vekt inkl. last som en del av den tillatte totalvekten.
• Koblingen må kun monteres på bakakselen eller på spesielle festepunkter på bakhjulets gaffelende.
• Det er ikke tillatt å feste tilhengerfeste til rammerør, bakre stag eller setepinnen.
• Hvis det er nødvendig å skifte ut den originale stikkakselen for å feste tilhengerfeste eller å klemme fast en adapter med den originale stikkakselen, må du passe på at akselgjengene og gjengene på akselmutteren er helt dekket.
• Erstatningsaksler må oppfylle de tekniske spesifikasjonene til den originale MERIDA-akselen (klemmebredde, gjengehøyde, gjengelengde, materiale og diameter).
• Hvis lysanordninger skjules av tilhengeren, må disse monteres synlig på tilhengeren. Ved kjøring om natten må det festes en batteri-/akkulys på baksiden av tilhengeren.
• Den høyeste tillatte hastigheten som er angitt av tilhengerprodusenten må overholdes. Følg instruksjonene fra tilhengerprodusenten.
• Personer må kun transporteres i godkjente tilhengere.

Veiledning for utskifting av deler med pedalassistanse opp til 25 km/t

* Merknad om kategorien 3: En godkjenning fra komponentprodusenten kan kun gis dersom komponenten på forhånd er tilstrekkelig testet i henhold til dens bestemmelse og gjeldende standarder, og det er utført en risikoanalyse.

Din MERIDA eFLOAT HD er nøye produsert, og leveres normalt av din MERIDA-forhandler ferdig montert, og klar til bruk.

Kort tid

Hvis du utfører regelmessig vedlikehold av MERIDA eFLOAT HD i løpet av sesongen, trenger du ikke å gjøre noe spesielt.

Oppbevar din eFLOAT HD på et tørt, godt ventilert sted.

Lengre tid

Slangene mister gradvis luft når sykkelen står lenge ubrukt. Hvis din eFLOAT HD blir stående på flate dekk over lengre tid, kan det føre til skader på konstruksjonen. Heng derfor opp hjulene eller hele din eFLOAT HD, eller sjekk regelmessig dekktrykket.

Rengjør din eFLOAT HD, og beskytt den mot rust. Du kan få spesielle pleieprodukter for dette hos din MERIDA-forhandler.

Ta batteriet ut av din eFLOAT HD. Ideelt sett bør batteriet oppbevares med et ladenivå på 30 %, og ved temperaturer mellom 0 °C og 20 °C i et tørt miljø. Et godt ventilert rom med røykvarsler, langt unna varmekilder eller lettantennelige materialer, er best egnet for lagring.

For å ivareta sikkerheten ved bruk av din MERIDA eFLOAT HD må alle skruer på delene være skikkelig strammet. Dette bør kontrolleres både før første tur, og siden med jevne mellomrom.

Bruk en momentnøkkel som lar deg stille inn riktig skruemoment. Føl deg frem fra lavt moment med halve newtonmeter til det angitte maksimale skruemomentet, og kontroller mellom hvert trinn at delen sitter godt fast. Ikke overskrid det maksimale skruemomentet som er angitt av produsenten.

For de delene det ikke finnes opplysninger om, begynn med 2 Nm.

Du finner all informasjon om ditt E-system på: (www.bosch-ebike.com)

Alternativ 1: Kontrollenhet Purion 200

Kontrollenheten Purion 200 er beregnet for styring av el-sykkelen din og kan brukes til å styre en ekstra sykkelcomputer av den smarte systemgenerasjonen.

Figur 2. Kontrollenhet Purion 200

Pos.	Betjeningselement
1	Av/På-tast
2	Display
3	Sensor for omgivelseslys
4	Valgknapp
5	Knapp for økt assistansenivå +/ Sykkelbelysning
6	Knapp for lavere assistansenivå -/ Skyvehjelp
7	Brakett
8	Festeskrue
9	Diagnostisk tilkobling (kun for vedlikeholdsformål)
10	Bla til venstre
11	Bla til høyre

Purion 200 betjenes via en kontrollenhet med 5 knapper

Figur 3. Purion 200 betjenes via en kontrollenhet med 5 knapper

Pos.	Betjeningselement
1	Bla til venstre
2	Bla til høyre
3	Øke støttenivået / skroll opp
4	Senke støttenivå / skroll ned
5	Kort trykk: Velg-knapp / Åpne innstillingsmenyen i statusskjermen / Kvittere feilkoder Trykk og hold inne (>1 s): Åpne hurtigmenyen (fra alle skjermbilder, unntatt statusskjermen)

Alternativ 2: Kjørecomputer Kiox 500

Kjørecomputeren Kiox 500 er beregnet for visning av kjøredata på din elsykkel av den smarte systemgenerasjonen. For å kunne bruke Kiox 300/Kiox 500-kjørecomputeren fullt ut, trenger du en kompatibel smarttelefon med appen eBike Flow.

Figur 4. Kjørecomputer Kiox 500

Betjening via LED-fjernkontroll

Figur 5. Betjening av LED-fjernkontroll

Pos.	Betjeningselement
1	Sensor for omgivelseslys
2	Av/På-tast
3	Ladestandsindikator for el-sykkelens batteri
4	ABS-LED (valgfritt)
5	LED for kjøremodus
6	Brakett
7	Valgknapp
8	Diagnostisk tilkobling (kun for vedlikeholdsformål)
9	Knapp for lavere assistansenivå -/ Skyvehjelp
10	Knapp for økt assistansenivå + / Sykkelbelysning
11	Knapp for å redusere lysstyrken / bla tilbake
12	Knapp for å øke lysstyrken / bla fremover

Fremgangsmåte

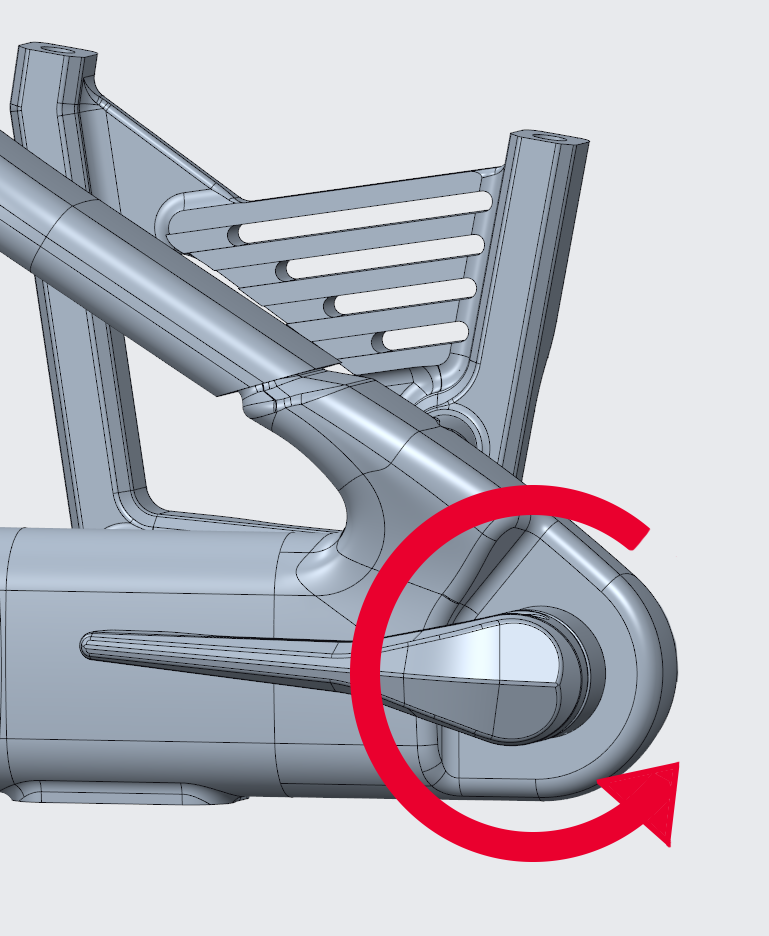

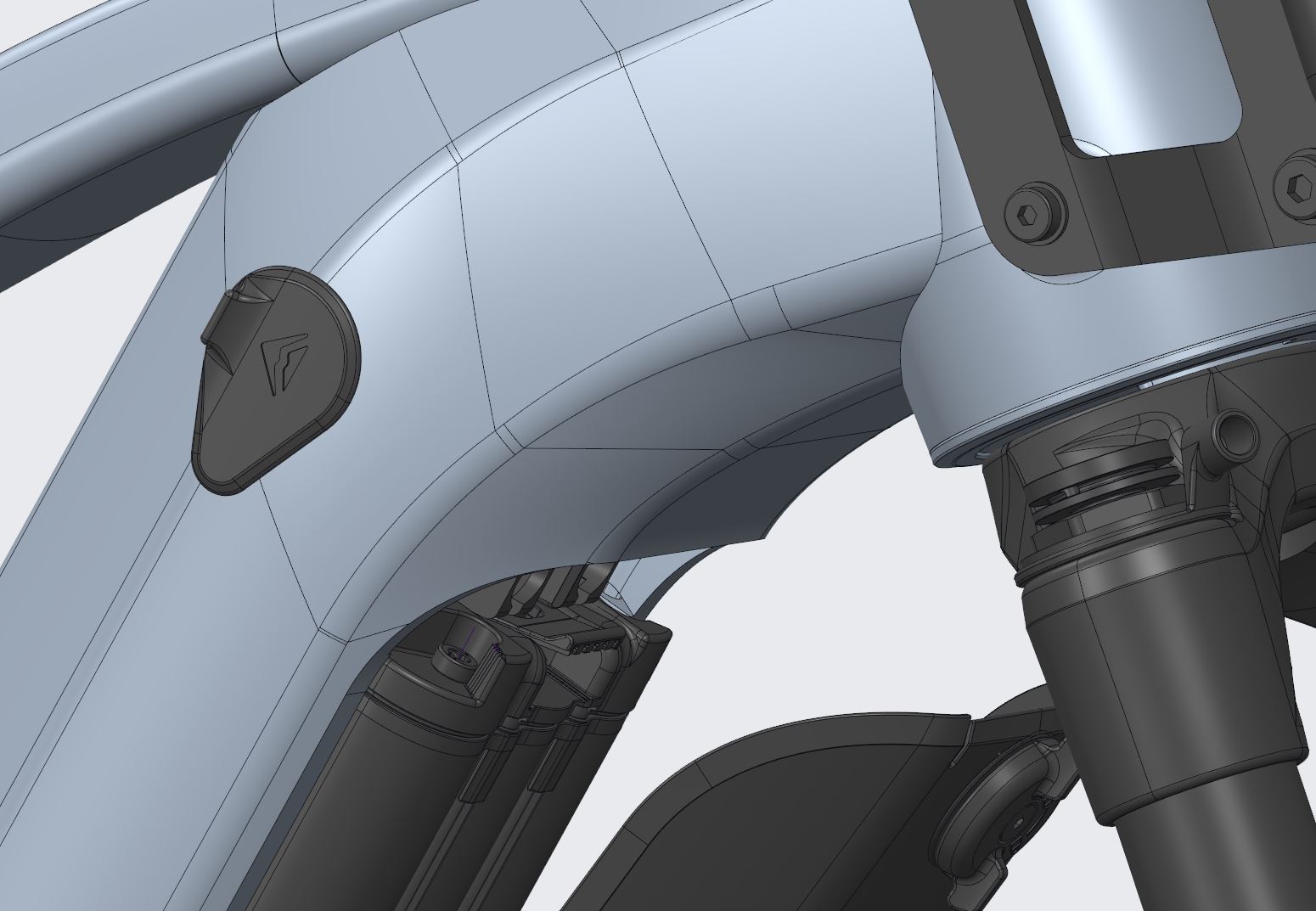

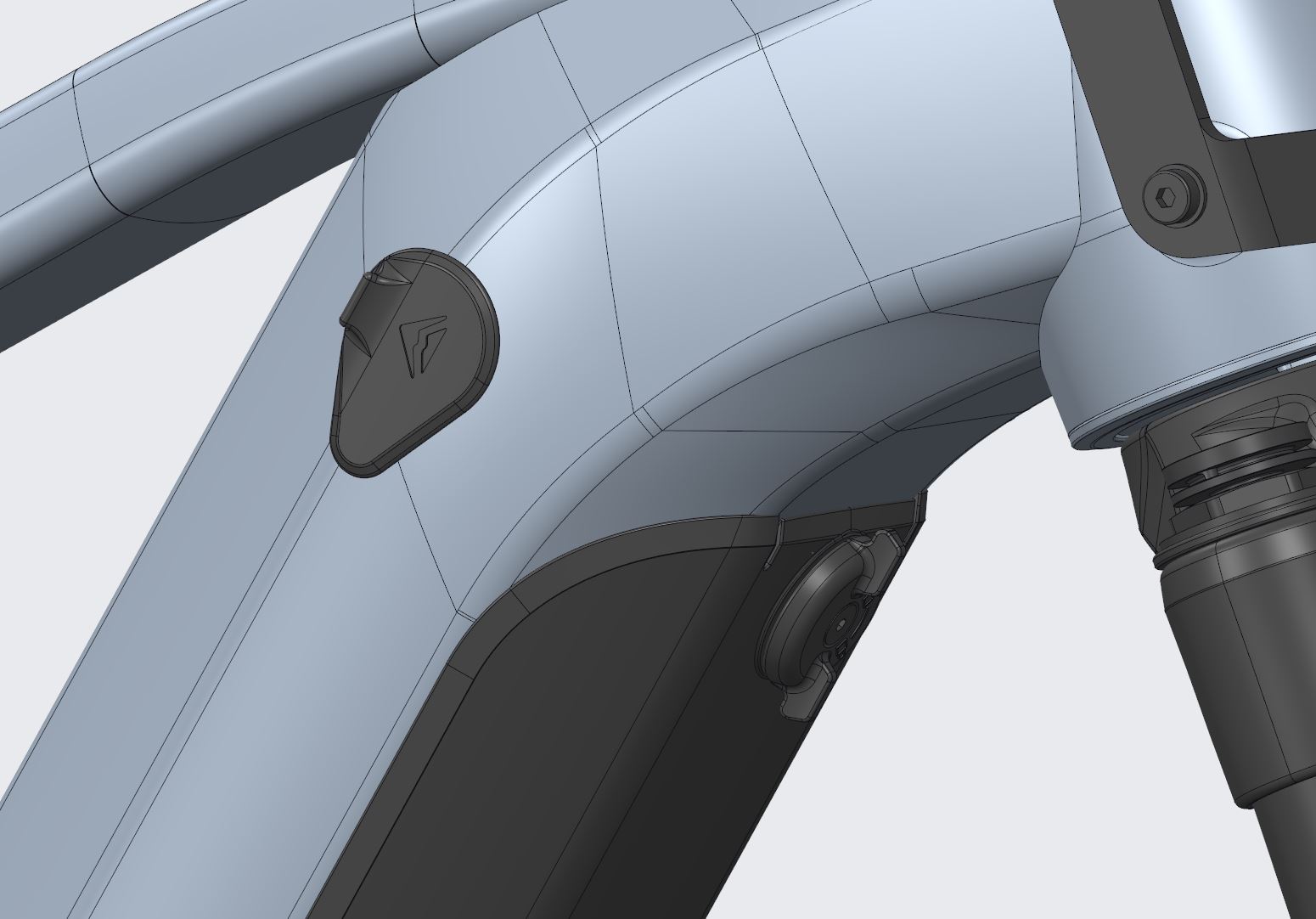

1. Drei spaken på underrøret med klokken opp i vertikal stilling for å åpne batteridekselet.



2. Fjern batteridekselet.

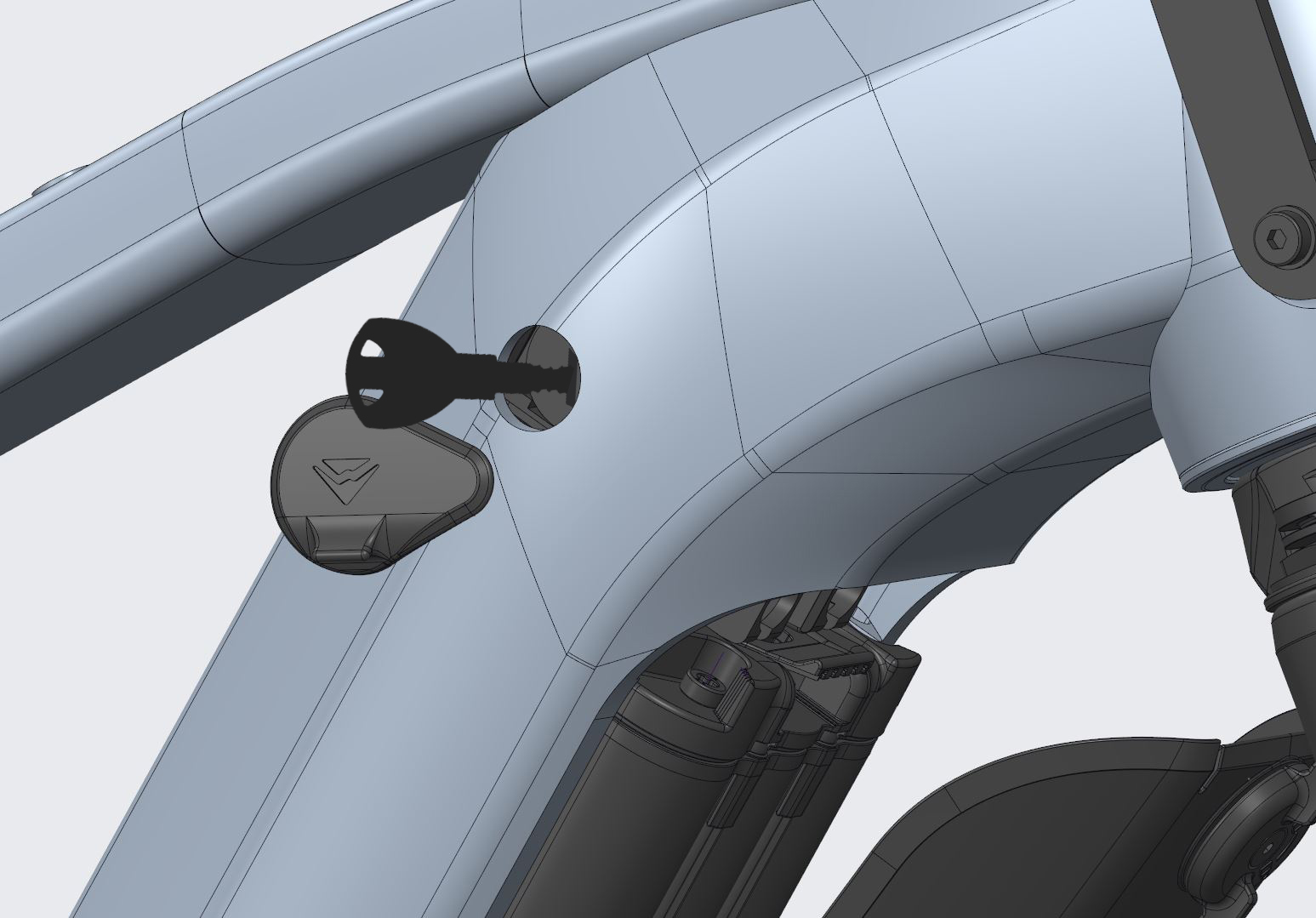

3. Drei nøkkelen i låsen med klokken. Batteriet settes i sikkerhetsposisjon.



4. Ta tak i batteriet med én hånd.
5. Bruk den andre hånden til å trykke på sikkerhetsspaken på det øvre batteriholderen.

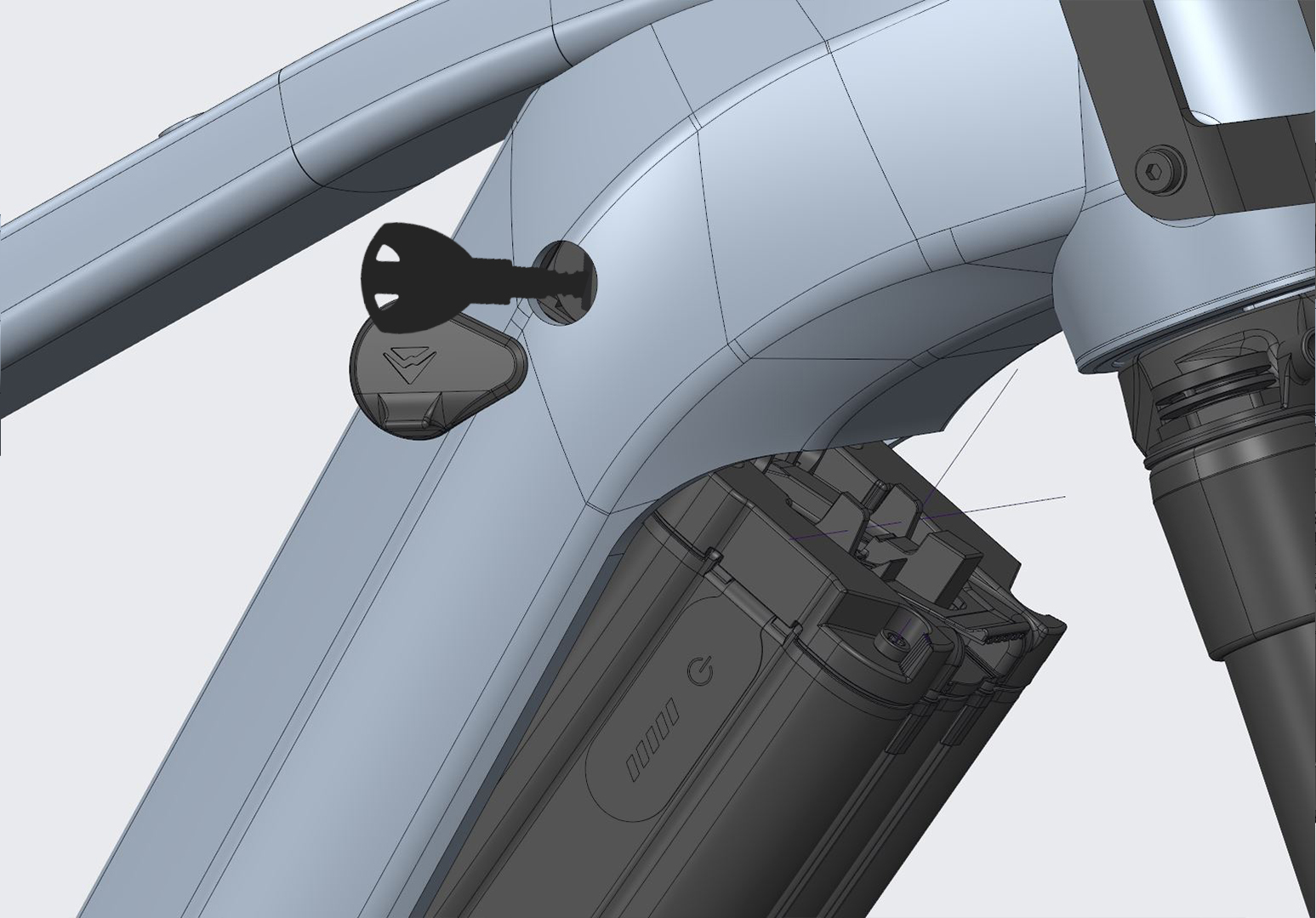

6. Trekk batteriet forsiktig nedover.




På en sykkel med et rett, standard overrør bør det være minst 25 mm avstand mellom deg og overrøret når du står over sykkelen.

Styrehøyden i forhold til setet og avstanden mellom setet og styret bestemmer helningen på ryggen. Med lavt styre sitter du sportslig og legger mye vekt på forhjulet.

Det finnes et sykkelstyrestem som kalles Ahead-stem, som gjør det mulig å justere sykkelstyrets høyde

Forbygg for gjengede systemer – Ahead®-systemer

På MERIDA-sykler med Aheadset-styrestem justeres lagerforspenningen ved hjelp av stammen. Hvis spindelposisjonen endres, må lagerklaringen justeres på nytt.

Figur 6. Forbygg for gjengede systemer – Ahead-systemer

Du kan regulere høyden i begrenset grad ved å flytte avstandsstykkene eller snu stammen på såkalte flip-flop-modeller.

Diameteren og bredden på originalhjulene og -dekkene er valgt slik at det er tilstrekkelig avstand mellom det roterende hjulet med dekk og rammen, gaffelen og andre deler. Enhver endring på hjulene eller dekkene kan påvirke dekklaringen. Dekk som er merket med samme størrelse, kan ha forskjellig bredde når de er montert, pumpet opp og montert på sykkelen. Kontroller alltid dekklaringen når dekkene er montert og fullt oppumpet, også selv om reservehjulene har samme størrelse som dekkene som skal skiftes ut.

Avstanden mellom et riktig oppumpet dekk og alle deler av sykkelen bør normalt være minst 6 mm. Hold alltid god avstand mellom den roterende felgen med dekk og rammen, gaffelen og andre deler. Kontroller rammen og gaffelen regelmessig med tanke på skader, og sjekk området rundt hjulet for å se om det er fremmedlegemer eller gjenstander.

Figur 7. Dekklaring på forhjulet

Figur 8. Dekklaring på bakhjulet

Når du sykler, må dekkene ikke komme i kontakt med gaffelen, rammen eller andre komponenter når et fjærelement er helt komprimert eller hjulene deformeres av laterale krefter. Med en fjærgaffel, for eksempel, må dekket ha en minimumsavstand til gaffelkronen, selv når gaffelen er helt komprimert.

Nye skivebremser må bremses inn. Innbremsing bidrar til å sikre jevn og kraftig bremsekraft samt støysvake bremser under de fleste kjøreforhold.

1. Sett deg på sykkelsetet og sykle i en moderat hastighet på en flat strekning.
2. Trekk deretter kraftig i bremsespakene til du oppnår ganghastighet. Gjenta denne prosessen tjue ganger.
3. Øk farten til en høyere hastighet og brems sykkelen ned til gangfart. Gjenta denne prosessen ti ganger.
4. La bremsene kjøle seg ned før du fortsetter kjøringen.
5. Kontakt din MERIDA-forhandler hvis bremsevirkningen avtar eller trykkpunktet blir svakt.

Sykkelen din er utstyrt med en stikkaksel som gir fjærgaffelen og bakre triangel nok stivhet.

Figur 9. Akselverktøy

EAN: 4057094024029

1. Plasser de to mellomlagene som følger med i pakken på begge pedalakslene.
   Figur 10. Pedal med underlagsskive


2. Drei den venstre pedalen mot klokken inn i gjengene i venstre krankarm.
3. Stram pedalen med et strammemoment på 35 Nm.
   Figur 11. Venstre pedal


4. Drei det høyre pedalen med klokken inn i gjengene i høyre krankarm.
5. Stram til pedalen ved 35 Nm.
   Figur 12. Høyre pedal



1. Sjekk at alle skruer sitter godt, har riktig kontakt og er riktig festet
2. Sjekk hurtigspennere, stikkaksler, skruforbindelser på for- og bakhjul og andre deler
3. Kontroller pluggforbindelsene på batteriet, kontrollpanelet og displayet, samt på drivenheten
4. Kontroller batteriet i holderen og låsemekanismen

La sykkelen hoppe fra lav høyde ned på bakken. Sjekk om du hører noen klaprende lyder. Kontroller om nødvendig lager, skruforbindelser og at batteriet sitter riktig.

Utfør en bremsetest:

1. Gjør en bremsetest mens du står stille ved å trekke bremsehendelen kraftig mot styret og bruke all bremsekraft.
2. Sjekk at forbremsen fungerer som den skal. Kjør sykkelen i lav hastighet og trekk i forbremsen. Sykkelen bør stoppe umiddelbart.
3. Gjenta denne prosessen for bakbremsen.

Trykkpunktet skal være stabilt med en gang. Hvis du først etter flere trykk på bremsearmen kan kjenne et stabilt trykkpunkt, bør du umiddelbart få sykkelen sjekket hos din MERIDA-forhandler.

Figur 13. Styrets vinkel

1. Sørg for at styret er i 90 graders vinkel i forhold til forhjulet.
2. Sjekk at styret sitter godt fast, slik at det ikke kan vri seg under kjøring, noe som kan føre til fallulykker.
3. Sørg for at ingen ledninger trekkes eller kan sette seg fast når du svinger.
4. Kontroller at håndtakene sitter godt fast, og er i god stand. Hvis håndtakene er løse eller har kutt, sprekker eller slitte områder, må du bytte ut håndtakene eller få dem byttet ut av din MERIDA-forhandler.
5. Sørg for at styreendene og eventuelle påsatser er forseglet med plugger. Hvis styrepluggene er skadet, må du bytte dem ut.
6. På styre med påsatser på styreenden må du passe på at disse er festet i henhold til produsentens anvisninger for styre og påsatser.
7. Sørg også for at styret, påsatser, håndtak og brems- og girhendler er ordentlig festet, og at sykkelen kan håndteres på en trygg måte, inkludert uhindret styring, bremsing og girskifting.

1. Kontroller at sett er riktig justert og på lik linje med topprøret.
2. Kontroller at setestagene eller klemmen sitter godt fast, slik at setet ikke kan vri seg, vippe eller forskyve seg under kjøringen.

Vær oppmerksom på feilmeldingene eller kodene som vises på skjermen. Løs dette før du går til feilsøking.

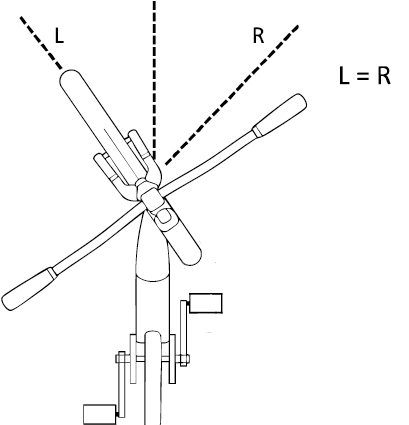

Det integrerte styreanslaget kan vri seg ved et eventuelt fall. Derfor må det etter et fall kontrolleres at styreanslaget fortsatt er sentrert ved å sjekke om styret kan svinges like langt til venstre og høyre når sykkelen står stille.

Figur 14. Kontroller styrevinkelen

1. Sjekk at rammen eller fjærgaffelen ikke er skadet eller bøyd.
2. Sjekk karbonrammen med tanke på sprekker eller myke punkter i karbonet hvis sykkelen din har en karbonramme.

1. Sjekk giringen ved å skifte mellom alle girene og sjekk at de fungerer jevnt uten forsinkelser eller merkelige lyder.
2. Sjekk hjulene ved å dreie dem og kontrollere at de ikke har sideslag, at bremsene ikke skraper og at eikene og akslene sitter godt fast.

Hvis du oppdager skader på disse delene, må du ikke kjøre videre!

Selv om det ikke er noen synlige skader, må du være svært oppmerksom på uvanlige lyder fra sykkelen når du skal sykle. Slike lyder kan tyde på skader eller andre problemer. Ikke kjør videre hvis du merker uvanlige lyder.

Hvis du er i tvil om materialets tilstand etter et fall eller en ulykke, må du alltid kontakte din MERIDA-forhandler. Enkelte konsekvenser av et fall eller en ulykke kan bare oppdages ved å demontere sykkelen helt og sjekke den for sprekker eller andre tegn på skade.

Vårt MERIDA TR akselverktøy kan brukes til å stramme bakakselen. Når den tas ut, fungerer den også som en 6 mm og 4 mm unbrakonøkkel, som kan brukes til å stramme mange andre skruer på sykkelen.

For å bruke det avtakbare akselverktøyet, trekker du ut spaken på den siden av sykkelen som ikke er drevet. For å sette det inn igjen, skyver du det ganske enkelt tilbake i midten av stikkakselen.

Figur 15. Akselverktøy

For å løsne MERIDA-stikkakselen på bakhjulet og gaffelen, trenger du en 6 mm sekskantnøkkel. For å gjøre dette kan du bruker det avtakbare akselverktøyet på sykkelen.

Håndtering av den sekskantede stikkakselen

I den følgende delen lærer du hvordan du monterer bakhjulet.

1. Smør fett på gjengene på stikkakselen.
2. Sett inn bakhjulet slik at åpningen for stikkakselen på navet og gaffelenden er på lik linje.
3. Sett inn stikkakselen fra den ikke-drivende siden gjennom gaffelenden og gjennom navet. Stikkakselen må berøre gjengene på den motsatte gaffelenden.
4. Trekk fast stikkakselen ved å dreie akselverktøyet med klokken.
5. Fjern akselverktøyet Avtakbart akselverktøy
6. Stram stikkakselen til 9–13,5 Nm med en momentnøkkel og en 6 mm unbrakonøkkel.

For montering av stikkakselen på forhjulet, må følgende bruksanvisning fra de respektive produsentene av fjærgaffel følges:

• Rock Shox: (www.sram.com)
• Fox og Marzocchi: (tech.ridefox.com)
• SR Suntour: (www.srsuntour.com)

For å demontere stikkakselen på forhjulet, følg følgende bruksanvisning fra de respektive produsentene av fjærgaffel:

• Rock Shox: (www.sram.com)
• Fox og Marzocchi: (tech.ridefox.com)
• SR Suntour: (www.srsuntour.com)

I neste avsnitt får du vite hvordan du demonterer stikkakselen på bakhjulet.

1. Drei akselspaken mot klokken for å løsne stikkakselen.
   Figur 16. Drei akselspaken
2. Fjern hurtigakselen på siden som ikke er tilkoblet drivverket.
   Figur 17. Fjern stikkakselen
3. Fjern bakhjulet.

Riktig smøring sørger for at kjedet går jevnt og stille, og gir lengre levetid.

Kjedet må rengjøres med jevne mellomrom, avhengig av hvor skitten det er tilsmusset av skitt og olje. Spesielle kjedeavfettingsmidler er ikke nødvendig.

Figur 18. Smøring av kjedet

Vedlikeholdet omfatter en komplet kontroll av alle deler.

Etter første tur bør den nye sykkelen alltid kontrolleres.

Etter

• 100 km til 300 km kjørelengde eller
• 5 timer til 10 timers kjøretid eller
• etter fire til seks uker
• senest etter tre måneder

bør du ta sykkelen med til din MERIDA-forhandler for en første kontroll.

De angitte tidspunktene er ment som veiledende, ved en kjørelengde mellom 1 000 km og 2 000 km årlig eller mellom 50 timer og 100 timer kjøretid. Det tilfellet som oppstår først, er avgjørende.

Hvis du kjører ofte på veier med dårlig underlag, vil vedlikeholdsintervallene bli kortere i takt med den tøffere bruken.

Du kan også utføre vedlikeholdsarbeidet selv hvis du har litt håndverksmessig teft, litt erfaring og passende verktøy, f.eks. momentnøkkel. Hvis du oppdager mangler ved kontrollen, må du umiddelbart iverksette tiltak.

Din MERIDA-forhandler vil gi deg faglig hjelp med alle spørsmål om vedlikehold.

Reservedeler kan bestilles hos din MERIDA-forhandler. Du finner de MERIDA-artikelnumrene du trenger i de eksploderte tegningene.

Den fremre bagasjebæreren er allerede montert på fabrikken på din eFLOAT HD.

Den fremre bagasjebæreren kan belastes med 10 kg. Lasten må sikres med egnede spennbånd.

Sjekk at styrelåsen beveger seg fritt før hver kjøretur!

Figur 19. Fremre bagasjebærer med lasteflate

Hvis du ønsker å bruke MIK-festet i stedet for lasteflaten, kan lasteflaten fjernes ved at du løsner de fire skruene. På denne MIK-grensesnittet kan for eksempel montere en sykkelboks med målene 40 x 30 x 12 cm.

Figur 20. Fremre bagasjebærer uten lasteflate

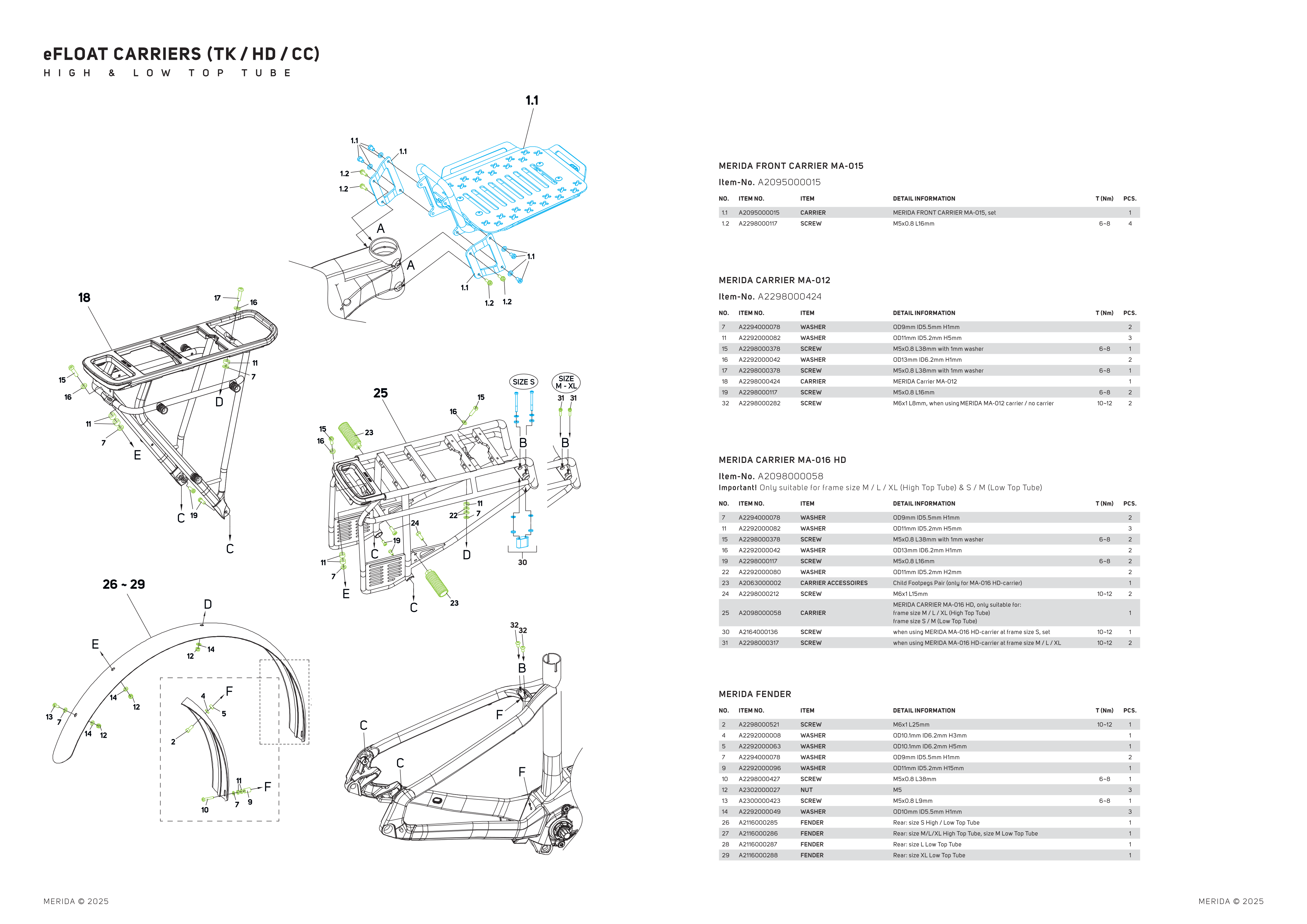

Bagasjebærerne til eFLOAT CITY, eFLOAT TK, eFLOAT CC og eFLOAT HD har et MIK HD-grensesnitt. På dette grensesnittet kan det monteres et barnesete som er beregnet for MIK HD-grensesnitt.

Sykkelen din har en verktøykasse og et multiverktøy under setet. Med V-MOUNT kan verktøykassen og multiverktøyet monteres under setet.

MERIDA-multiverktøy 12-i-1

Figur 24. Multiverktøy

Multiverktøy V-Mount Box for montering under setet

Figur 25. Multiverktøy på setet

Multiverktøyet inneholder følgende verktøy:

• Sekskantnøkkel: 2/2,5/3/4/5/6/8 mm
• Skrutrekker: +/-
• Torx: T10/T25/T30

For å bruke multiverktøyet åpner du lokket på verktøykassen og trekker den ut. For å legge det på plass, setter du det bare tilbake i verktøykassen og lukker lokket.

For å ta hele boksen av setet, må du ta verktøyet ut av boksen og løsne klaffen fra boksen ved å trekke boksen ut. Skru boksen løs fra V-MOUNT med en 3 mm unbrakonøkkel.

Rekkeviddeforlengeren BOSCH PowerMore 250 kan ettermonteres på sykkelen din for å øke batterikapasiteten.

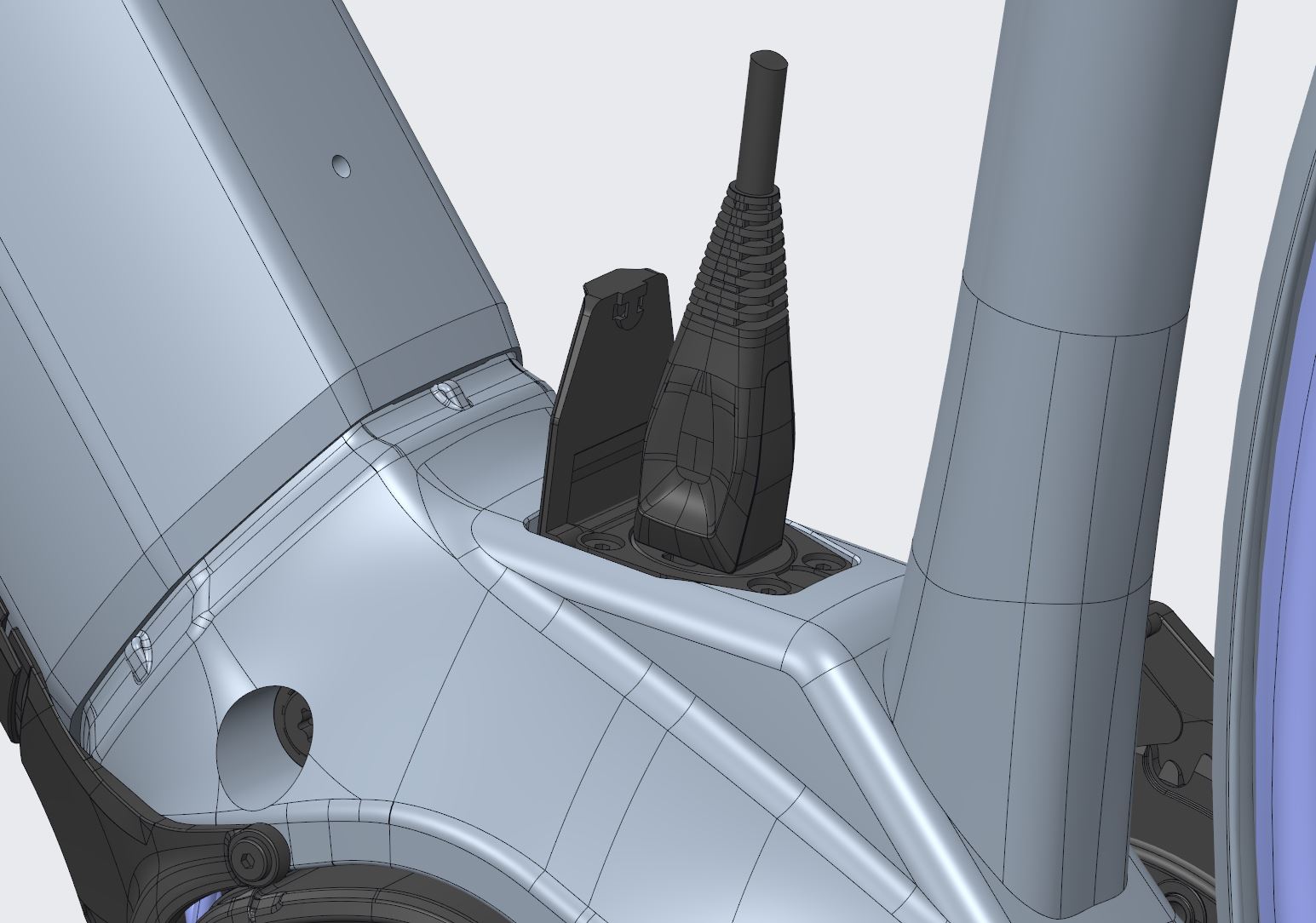

Den tilsvarende kabelen er Bosch Power More-kabelen 100 mm med utgang til batteriholderen.

For montering må du bruke BOSCH PowerMore batteriholder og Range Extender-kabel.

Figur 26. Rekkeviddeforlenger

Et sidestøtte kan ettermonteres ved hjelp av en holder for sidestøtten på kjedestaggen. Hullavstanden er: 17 mm.

Passende bakre støtteben: Artikelnummer A2184000084.

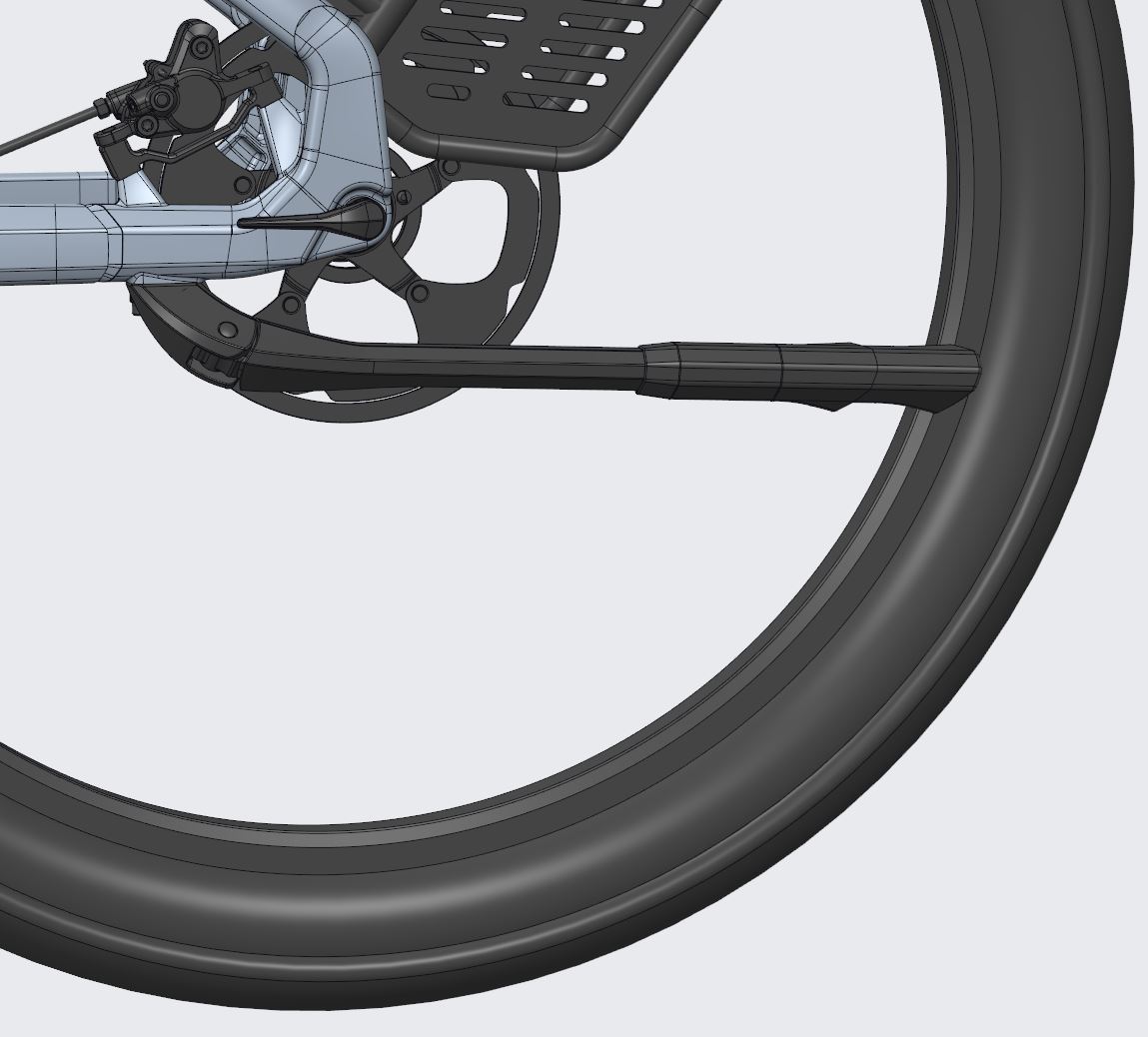

Figur 27. Sidestøtte (oppe)

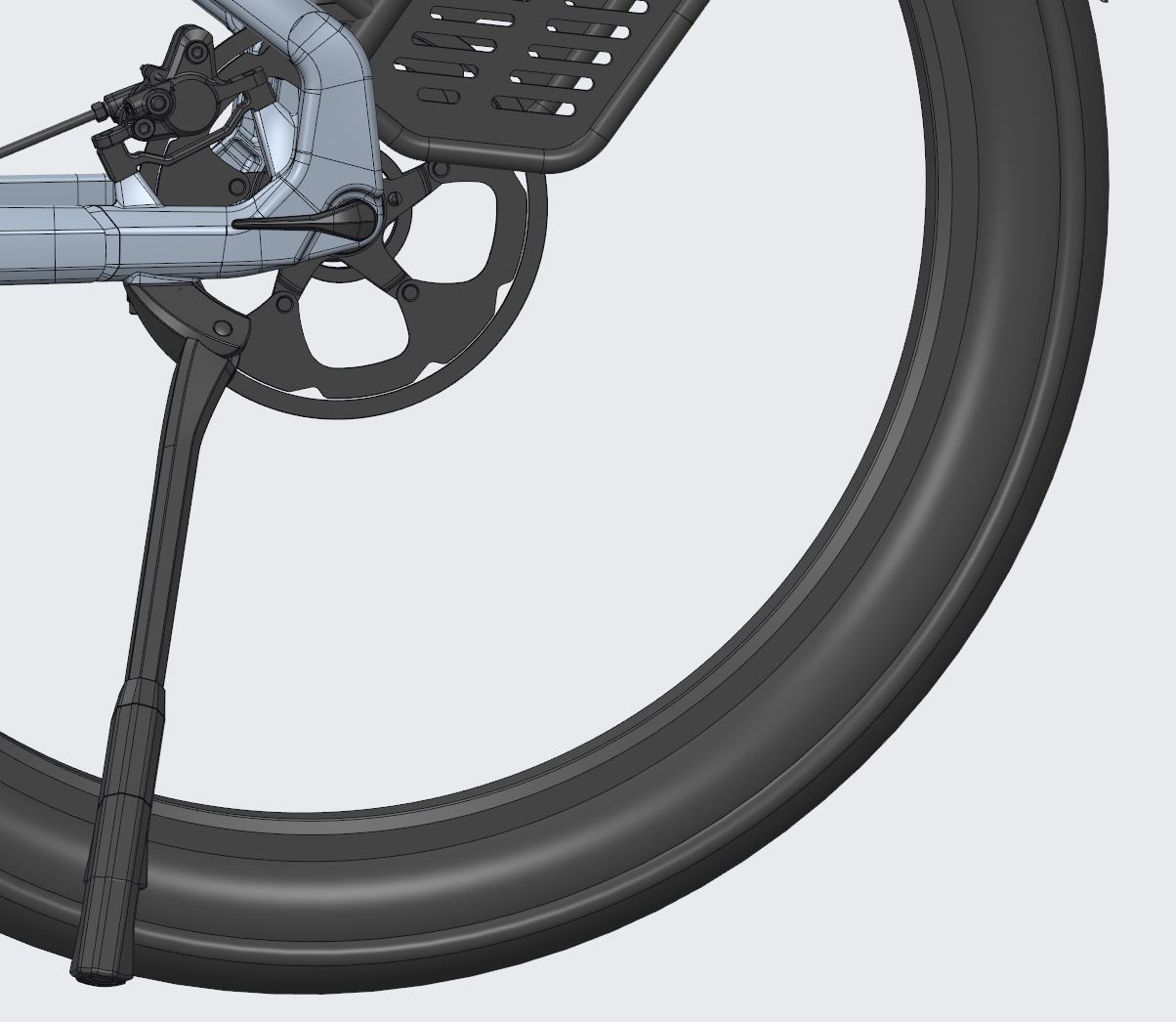

Figur 28. Sidestøtte (nede)

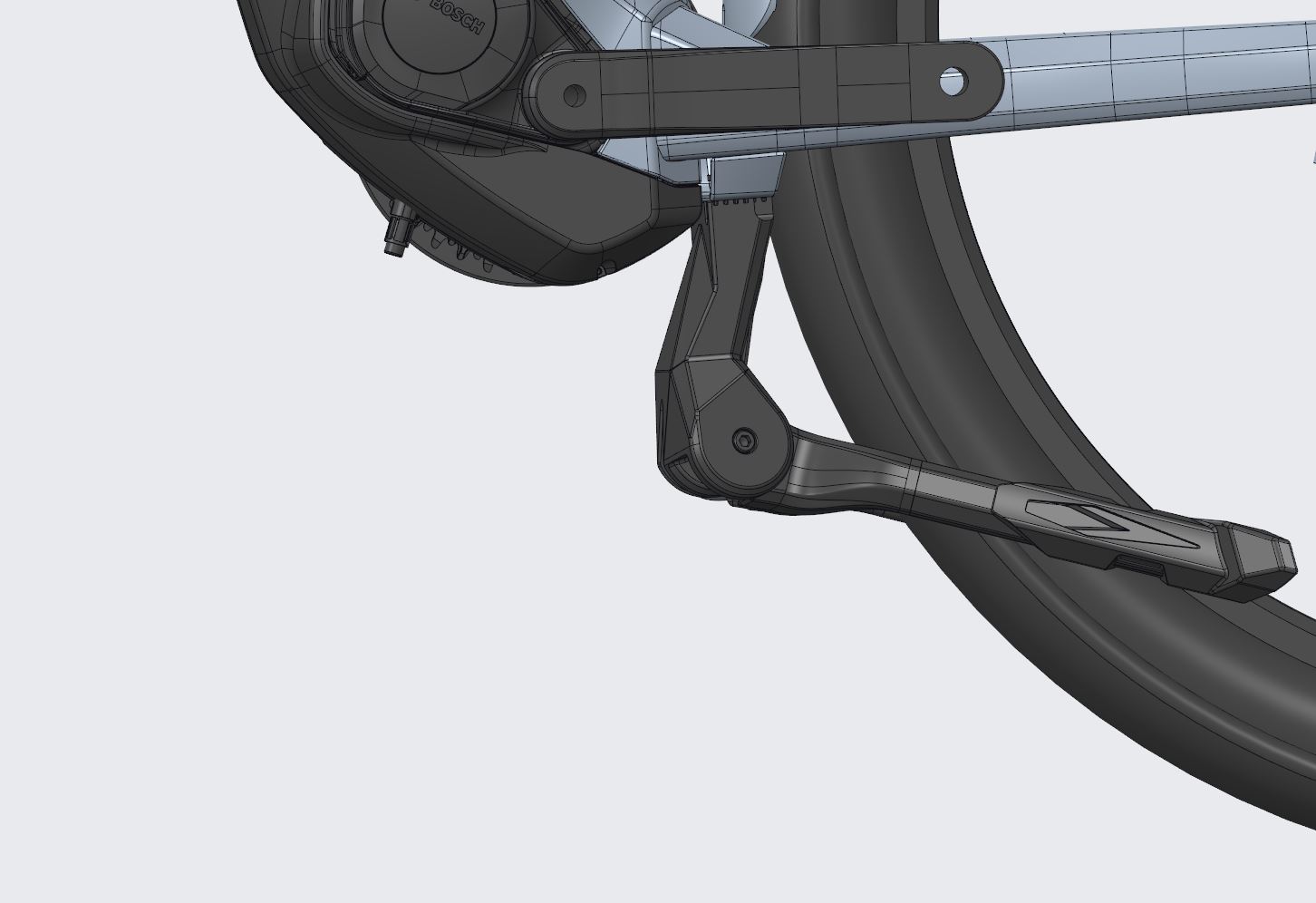

Modellene eFLOAT CC, TK og HD har også en dobbel benstøtte med bestillingsnummer A2184000095.

Figur 29. Dobbel benstøtte (oppe)

Figur 30. Dobbel benstøtte (nede)

Før du kjører, må du sjekke at rammesperren er åpen og at nøkkelen er tatt ut av rammesperren.

Maksimal gaffellengde, målt fra akselen til gaffelkronen, er 545 mm. Dette tilsvarer dimensjonene til vanlige fjærgafler med 120 mm fjærvei.

Det kan maksimalt monteres 30 mm mellomstykker på styrerøret.

Eksplosjonstegningen kan lastes ned som PDF-fil via følgende lenke:

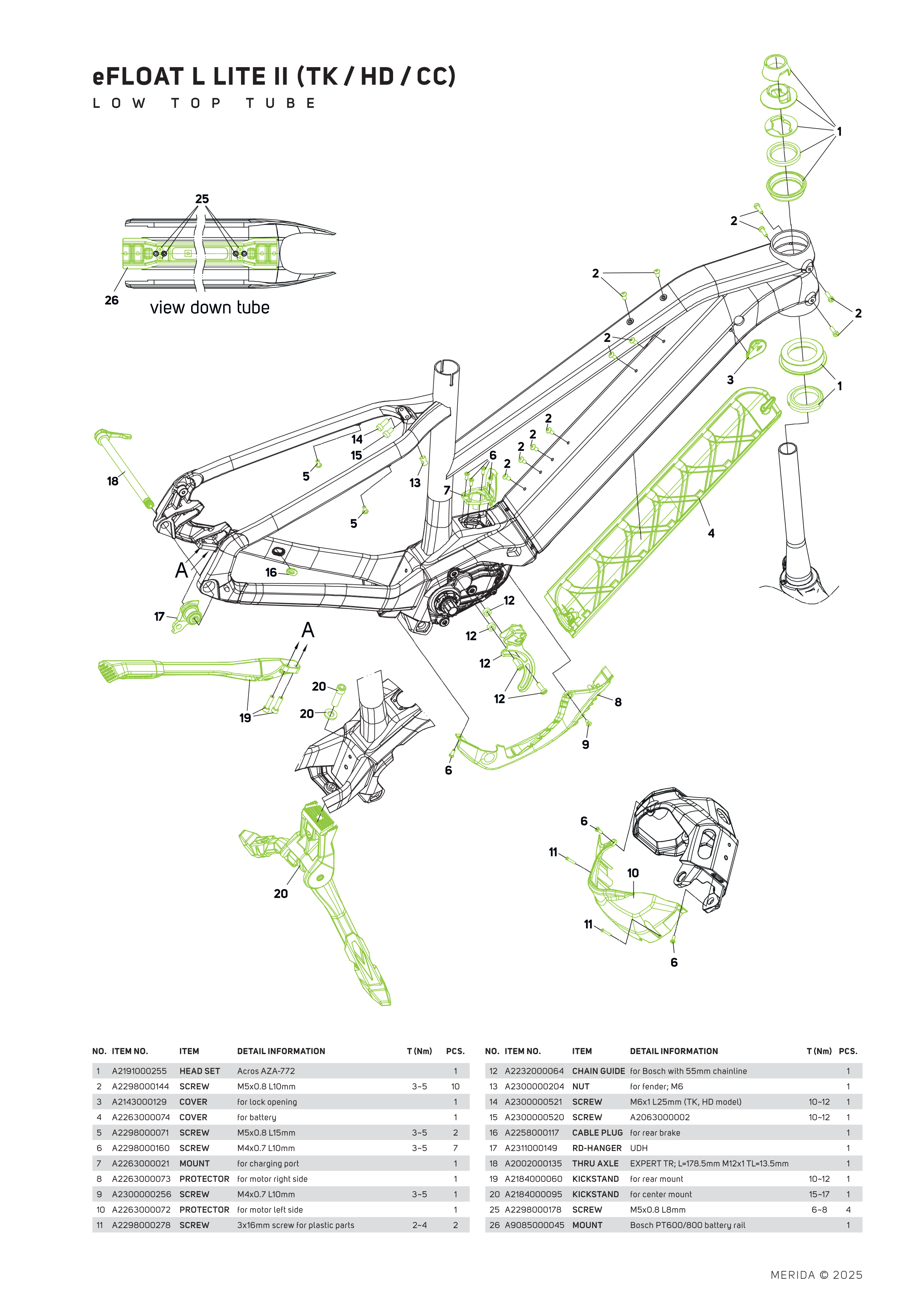

Eksplodert visning av Low top tube-ramme

Eksplodert visning av High top tube-ramme

Eksplodert visning av eFLOAT bagasjebærer

Figur 31. Eksplodert visning

Figur 32. Eksplodert visning
