Przegląd produktów

Przegląd produktów

Rysunek 1. eONE SIXTY SL
Akumulator
Poz.Właściwość
aSilnik
bAkumulator / pokrywa akumulatora
cWyświetlacz und moduł obsługi
Poz.Właściwość
1Mostek
2Kierownica
3Klamka hamulca
4Manetka przerzutki
5Stery
6Amortyzator przedni
7Tarcza hamulcowa
8
9Piasta
10Obręcz
11Zawór
12Hamulec przedni
13Pedał
14Korba
15Zębatka przednia
16Łańcuch
17Hamulec tylny
18Przerzutka
19Kaseta
20Zacisk sztycy
21Sztyca
22Siodełko
Poz.Właściwość
IRura górna
IIRura dolna
IIIRura podsiodłowa
IVRura dolna tylnego trójkąta
VRury górne tylnego trójkąta
VIRura sterowa
VIIAmortyzator

Informacje ogólne

O tej instrukcji

Instrukcja obsługi zawiera ważne informacje i zalecenia dotyczące postępowania z rowerami MERIDA, dzięki którym zapewnia się bezpieczne i zgodne z przeznaczeniem użytkowanie roweru. Jej celem jest szeroka prezentacja i opis roweru, aby można go było bezpiecznie używać zgodnie z przeznaczeniem.

Warunkiem bezpiecznego użytkowania roweru jest przestrzeganie wszystkich zasad bezpieczeństwa i procedur w tej instrukcji.

Symbole

Różne atrybuty tekstu, sposoby zapisu i struktury tekstu ułatwiają czytanie dokumentu.

Atrybuty tekstu (wyróżnienia) wewnątrz dokumentu mają następujące znaczenie:

ZnakZnaczenie
Polecenie
Element listy
1.Instrukcja postępowania

Pojęcia i skróty

W tej instrukcji wykorzystywane są poniższe pojęcia i skróty:

ZnakZnaczenie
CCCrossCountry
TKTrekking
HDHeavyDuty
SLSuperLight
FRFreeRide

Zasady bezpieczeństwa

Zasady bezpieczeństwa i ostrzeżenia zawierają informacje o zagrożeniach związanych z obsługą roweru i ich skutkami, przekazują wytyczne dotyczące rękojmi lub bezpiecznego użytkowania roweru. Dodatkowo w zasadach bezpieczeństwa określone są działania, mające na celu zapobieganie zagrożeniom.

Ostrzeżenia w niniejszej oryginalnej instrukcji obsługi mają następującą strukturę:

Symbol i hasło sygnałowe

Warunki gwarancji

Twój MERIDA eONE-SIXTY SL został wyprodukowany bardzo starannie, a dystrybutor MERIDA dokładnie go złożył i przygotował do jazdy.

W okresie pierwszych dwóch lat od zakupu przysługuje Ci pełna, ustawowa rękojmia na każdy zakup nowego roweru w krajach UE. Jeżeli w Twoim eONE-SIXTY SL wystąpią błędy, właściwą osobą do kontaktu jest Twój dystrybutor MERIDA. Zachowaj w tym celu potwierdzenie zakupu.

Warunkiem gwarancji, długiej trwałości i wytrzymałości Twojego roweru MERIDA eONE-SIXTY SL jest jego użytkowanie tylko zgodnie z przeznaczeniem i przestrzeganie poniższych zasad:

  • dopuszczalna masa całkowita

    Na masę całkowitą składa się masa rowerzysty, eONE-SIXTY SL, wyposażenia, bagażu oraz dodatkowych części i akcesoriów.

  • Momenty dokręcania śrub
  • Wymagane okresy konserwacji
  • Stosowanie wyłącznie oryginalnych części zamiennych i akcesoriów
  • Konserwacja układu jezdnego przynajmniej raz do roku w serwisie dystrybutora MERIDA
  • Instrukcja AKUMULATORA BOSCH (tylko e-bike / Bosch)

Informacje dotyczące zużycia

Niektóre elementy MERIDA eONE-SIXTY SL zużywają się podczas działania i wymagają wymiany po osiągnięciu granicy zużycia oraz regularnej konserwacji:

akumulator, łańcuch, klocki hamulcowe, płyn hamulcowy, tarcze hamulcowe, przewody hamulcowe, uszczelki elementów sprężystych, łożyska tylnej części ramy, piasty i stery, lakier i elementy dekoracyjne, chwyty, blaty przednie, osłona rury dolnej tylnego trójkąta, opony i dętki, zębatki kasety, tapicerka siodełka, kółka przerzutki, smary.

Gwarancja na Twój MERIDA eONE-SIXTY SL

Od daty pierwszej sprzedaży obowiązuje następujący zakres gwarancji, wykraczający poza ustawową rękojmię:

  • Dożywotnia gwarancja na pęknięcie ramy dla wszystkich ram
  • 5 lat na widelec sztywny
  • 2 lata przy użytkowaniu komercyjnym: Gwarancja na ramę i widelec sztywny
  • 2 lata na wszystkie podzespoły MERIDA
  • Ustawowa rękojmia na lakier i elementy dekoracyjne pod warstwą lakieru

W przypadku roszczenia gwarancyjnego MERIDA zastrzega sobie możliwość dostawy kolejnego modelu w dostępnej kolorystyce, a jeśli jest niedostępny – odpowiedniego wyższego modelu.

Rękojmia na amortyzator tylny i przedni oraz inne markowe akcesoria nie zobowiązuje MERIDA, lecz krajowych dystrybutorów producentów tych części.

Uwaga: W każdym przypadku dystrybutor MERIDA jest dla Ciebie pierwszą osobą do kontaktu.

Gwarancja producenta

Gwarancja producenta obowiązuje tylko dla pierwszego nabywcy w oparciu o potwierdzenie zakupu, na którym musi być widoczna data sprzedaży, adres dystrybutora, model i numer ramy.

Gwarancja nie obejmuje kosztów robocizny i transportu oraz kosztów następczych wywołanych przez uszkodzenia.

Udział w zawodach sportowych dozwolony jest w ramach poszczególnych kategorii użytkowania.

Wykluczona jest odpowiedzialność za szkody spowodowane przez:

  • zużycie
  • niedostateczną pielęgnację i konserwację
  • upadek/wypadki
  • przeciążenie wskutek zbyt dużego załadunku
  • nieprawidłowy montaż i obsługę
  • dobudowę i przebudowę dodatkowych elementów

Dla zapewnienia długiej żywotności i trwałości elementów trzeba przestrzegać przepisów montażowych producentów, wymaganych okresów konserwacji i regularnie wymieniać elementy istotne dla bezpieczeństwa.

Bezpieczeństwo

Zastosowanie zgodne z przeznaczeniem

Rower elektryczny

Rower elektryczny łączy cechy tradycyjnego roweru z napędem elektrycznym. Silnik wspomaga w nim nacisk na pedały.

Każdy typ roweru zbudowany jest do specyficznego przeznaczenia. Cele przeznaczenia podzielone są na kategorie zgodnie z DIN EN 17406, klasyfikacją użytkowania rowerów. Używaj roweru elektrycznego MERIDA wyłącznie zgodnie z przeznaczeniem. W przeciwnym razie istnieje zagrożenie, że Twój rower elektryczny nie wytrzyma obciążenia. Może to być przyczyną nieprzewidzianych wypadków.

Rowery elektryczne (Pedelec – Power Electric Cycles) to rowery, w których silnik pomocniczy dołącza się tylko wtedy, gdy rowerzysta pedałuje. Kiedy nie pedałuje, wspomaganie przez silnik elektryczny wyłącza się.

Ruszając pod górkę, albo podczas pchania roweru elektrycznego, system wspomagania ruszania lub popychania dostarcza wspomaganie do prędkości 6 km/h, nawet kiedy rowerzysta nie pedałuje.

Wartość hałasu (w klasyfikacji A) przy uchu jest niższa niż 70 dB (A).

Warunki prawne dla jazdy rowerem elektrycznym MERIDA.

Wspomaganie pedałowania

Do maks. 25 km/h

Obowiązek jazdy w kasku

Zalecany

Prawo jazdy lub karta motorowerowa

Nie

Homologacja lub świadectwo typu UE

Nie

Rejestracja

Nie

Korzystanie z dróg rowerowych

Obowiązkowe w terenie zabudowanym i poza nim

Klasa pojazdu

Rower

Granica wieku

Nie

Fotelik dla dziecka

Dozwolony

Pod warunkiem przestrzegania dopuszczalnej masy całkowitej oraz prawidłowego i bezpiecznego montażu

Przyczepka dla dzieci

Dozwolona

Hałas przy uchu rowerzystyponiżej 70 dB(A)

Dopuszczalna masa całkowita

Dopuszczalna masa całkowita Twojego roweru elektrycznego składa się z (wszystkie dane w kg):

  • masy roweru elektrycznego
  • masy bagażu
  • masy całkowitej przyczepki wraz z ładunkiem lub osobami

Masa Twojego roweru elektrycznego MERIDA jest umieszczona na tabliczce znamionowej. Jeżeli tak nie jest, masa Twojego roweru jest mniejsza niż 25 kg. W takim przypadku przy obliczaniu masy całkowitej przyjmij masę 25 kg.

Kategorie

Kategoria 4 Enduro MTB

Rowery elektryczne MERIDA kategorii 4 Enduro MTP przewidziano do zastosowań offroadowych. Oprócz użytkowania na drogach i odcinkach technicznych z korzeniami, kamieniami, żlebami i luźnym podłożem, rowery elektryczne tej kategorii mogą być użytkowane w trudnym terenie z odcinkami blokowymi.

Dozwolone są skoki na oficjalnych trasach MTB z przygotowanymi lądowiskami do 1,2 m wysokości.

Dozwolone jest użytkowanie w bike parkach na odpowiednich odcinkach, jeśli nie wykazują cech konstrukcyjnych wyższych kategorii, dla których rower tej kategorii nie jest zatwierdzony. Zwłaszcza w przypadku skoków niedoświadczony rowerzysta może nie wykonać czystego lądowania. Siły oddziałujące na rower elektryczny mogą być w tym przypadku znacznie wyższe w porównaniu z czystą jazdą. Może to być przyczyną uszkodzeń i urazów.

Użytkowanie zgodnie z przeznaczeniem obejmuje jazdę sportową i udział w zawodach po ambitnie ukształtowanych drogach.

Rowery elektryczne MERIDA kategorii 4 objęte są dożywotnią gwarancją.

Maksymalna masa całkowita: 140 kg

Zastosowanie niezgodne z przeznaczeniem

Za użytkowanie niezgodnie z przeznaczeniem uważa się zastosowanie poza kategorią przypisaną do roweru zgodnie z klasyfikacją użytkową rowerów wynikającą z DIN EN 17406.

Ponadto za użytkowanie niezgodnie z przeznaczeniem uznaje się:

  • wymianę, zastosowanie i montaż nieatestowanych elementów
  • montaż silnika spalinowego lub elektrycznego
  • wszelką naprawę części karbonowych
  • modyfikacje mechanicznie istniejących elementów (szlifowanie, piłowanie, wiercenie itp.).
  • usuwanie osprzętu bezpieczeństwa, np. reflektorów) lub uchwytów
  • zwiększanie mocy (tuning)

Jazda z przyczepką

Twój MERIDA eONE-SIXTY SL może być używany z przyczepką do transportu towarów lub dzieci do 27 kg.

W specjalnych przyczepkach dla dzieci, ciągniętych za rowerem, może jechać maksymalnie dwójka dzieci.

Korzystając z przyczepki należy przestrzegać poniższych zasad:

  • Przyczepka i jej faktyczna masa wraz z ładunkiem wliczana jest do dopuszczalnej masy całkowitej.
  • Sprzęg przyczepki może być zamontowany wyłącznie na tylnej osi lub na specjalnych uchwytach na hakach trójkąta.
  • Niedozwolone jest mocowanie sprzęgu przyczepki do rur ramy, rur trójkąta tylnego lub sztycy.
  • Jeżeli przy mocowaniu sprzęgu przyczepki konieczna jest wymiana oryginalnej sztywnej osi albo zaciśnięcie na oryginalnej osi adaptera, należy zadbać o całkowite zakrycie gwintu osi i gwintu nakrętki osi.
  • Osie zastępcze muszą być zgodne ze specyfikacją techniczną Specyfikacja techniczna oryginalnej osi MERIDA (szerokość zacisku, skok i długość gwintu, materiał i średnica).
  • W przypadku zakrycia elementów oświetlenia przez przyczepkę, należy umieścić je w widocznym miejscu na przyczepce. Podczas jazdy w nocy zamontuj lampkę na akumulator / baterię z tyłu przyczepki.
  • Przestrzegaj podanej przez producenta przyczepki prędkości maksymalnej. Przestrzegaj instrukcji producenta przyczepki.
  • Transport osób dozwolony jest wyłącznie w przyczepkach przeznaczonych do tego celu.

Wytyczne do wymiany części w e-bike'ach / rowerach elektrycznych ze znakiem CE

Wytyczne dla wymiany części ze wspomaganiem pedałowania do 25 km/h

KategoriaOpis
Kategoria 1

Elementy, które wolno wymieniać tylko po zatwierdzeniu przez MERIDA / dostawcę układu elektrycznego.

  • Silnik

  • Czujniki

  • Sterownik elektroniczny

  • Przewody elektryczne

  • Moduł obsługi na kierownicy

  • Wyświetlacz

  • Akumulator

  • Ładowarka

Kategoria 2Elementy, które wolno wymieniać tylko po zatwierdzeniu przez MERIDA.
  • Rama

  • Amortyzator

  • Widelec sztywny i amortyzator przedni

  • Układ hamulcowy

  • Klocki hamulcowe (hamulce szczękowe)

  • Bagażnik (bagażniki bezpośrednio wpływają na rozkład obciążenia na koła). Zarówno negatywne, jak i pozytywne zmiany potencjalnie powodują zmianę charakterystyki jazdy w stosunku do deklaracji producenta).

Kategoria 3Elementy, które wolno wymieniać tylko po zatwierdzeniu przez MERIDA lub producenta będącego dostawcą systemów.
  • Korba

    (przy zachowaniu odległości między korbą a środkiem ramy (współczynnik Q))

  • Koło bez silnika zintegrowanego z piastą

    (przy zachowaniu ETRTO)

  • Łańcuch / pasek zębaty

    (przy zachowaniu oryginalnej szerokości)

  • Taśma obręczy

    (Taśmy muszą być dopasowane do obręczy. Modyfikacje kombinacji mogą spowodować przesunięcia taśmy a w konsekwencji uszkodzenia dętki)

  • Opony

    (Większe przyspieszenie, dodatkowa masa i bardziej dynamiczna jazda w zakrętach powodują konieczność zastosowania opon zatwierdzonych do e-bike'ów. Wymagane przestrzeganie ETRTO.)

  • Linki / przewody hamulcowe
  • Klocki hamulcowe

    (hamulce tarczowe, rolkowe, bębnowe)

  • Jednostka mostka kierownicy

    (O ile nie trzeba zmieniać długości linek/przewodów. W ramach oryginalnych długości linek powinna być możliwość zmiany pozycji rowerzysty w dostępnym zakresie. Poza tym zakresem znacząco zmienia się rozkład mas na rowerze, co może krytycznie wpływać na właściwości skrętne.)

  • Siodełko i sztyca

    (Jeżeli przesunięcie do tyłu w ramach seryjnego / oryginalnego przeznaczenia nie jest większe niż 20 mm). Również w tym przypadku zmiana rozkładu mas poza projektowany zakres regulacji może krytycznie wpływać na właściwości skrętne. Znaczącą rolę odgrywa tu również długość rurek stelażu siodełka i jego kształt.)

  • Światło przednie

    (Światło przednie zaprojektowane jest do pracy z określonym napięciem, dostosowanym do akumulatorów pojazdów. Dodatkowo wymagane jest zapewnienie kompatybilności elektromagnetycznej (EMC), przy czym światło może być źródłem części zakłóceń.)

Kategoria 4Elementy, dla których nie jest potrzebne specjalne zatwierdzenie.
  • Łożyska sterów

  • Łożyska wewnętrzne

  • Pedały

    (Jeżeli pedał do przeznaczenia seryjnego / oryginalnego nie jest szerszy.)

  • Przerzutka przednia

  • Przerzutka

    (Wszystkie elementy napędu muszą być dopasowane do liczby biegów i być kompatybilne ze sobą.)

  • Manetka przerzutki / uchwyt z pokrętłem

  • Linki przerzutki i pancerze

  • Blaty przednie / koło pasowe / wieniec zębaty

    (Jeżeli liczba zębów i średnica są adekwatne do seryjnego/oryginalnego przeznaczenia.)

  • Osłona łańcucha

  • Osłona blaszana

    (Jeżeli szerokość nie jest mniejsza niż części seryjnych/oryginalnych, a odległość do opon wynosi co najmniej 10 mm.)

  • Szprychy

  • Dętka tego samego typu, z takim samym zaworem

  • Dynamo

  • Tylna lampa

  • Odblask tylny

  • Odblaski na szprychach

  • Stopka

  • Uchwyty

  • Dzwonek

Kategoria 5Szczególne uwagi przy montażu akcesoriów.
  • Rogi kierownicy (bar ends) są dozwolone, o ile są zamontowane prawidłowo i skierowane do przodu

    (Nie wolno znacząco wpływać na rozkład mas)

  • Dozwolone lusterka tylne

  • Sakwy rowerowe i topcases są dozwolone. Zwróć uwagę na dopuszczalną masę całkowitą, maks. ładowność bagażnika i prawidłowy rozkład mas.

* Informacja o kategorii 3: Zatwierdzenie przez producenta części dozwolone jest tylko wtedy, gdy część została wcześniej odpowiednio przetestowana w kontekście swojego przeznaczenia, zgodnie z odpowiednimi normami oraz gdy przeprowadzono analizę ryzyka.

Transport i przechowywanie

Transport rowerów MERIDA

Swój rower MERIDA eONE SIXTY SL możesz transportować na zewnątrz i wewnątrz pojazdów.

  • Zawsze pamiętaj o bezpiecznym mocowaniu eONE SIXTY SL w pojeździe lub na nim i regularnie kontroluj zamocowanie.
  • Usuń wszystkie przedmioty i zdejmowane akcesoria z bagażników.
  • Jeżeli jest, zdejmij fotelik dla dziecka.

Przestrzegaj warunków transportu określonych przez producenta bagażnika rowerowego.

Przed transportem kilku rowerów na bagażniku dowiedz się, jakie jest maksymalne dozwolone obciążenie bagażnika i dachu lub haka holowniczego.

Upewnij się, że wszystkie ruchome i luźne części oraz moduł obsługi są usunięte i bezpiecznie schowane w samochodzie na czas jazdy.

Różnice w różnych krajach przy oznakowaniu transportu rowerów:

Dowiedz się, jakie są przepisy dotyczące transportu rowerów w krajach, do których się wybierasz.

Przechowywanie

Krótki czas

Jeśli w trakcie sezonu regularnie poddajesz konserwacji swój rower MERIDA eONE-SIXTY SL, nie musisz wykonywać żadnych specjalnych czynności.

Przechowuj eONE-SIXTY SL w suchym miejscu z dobrą wentylacją.

Dłuższy czas

Przy dłuższym przestoju z dętek stopniowo uchodzi powietrze. Jeżeli eONE-SIXTY SL przez dłuższy czas stoi na kołach bez powietrza, może dojść do uszkodzenia opon. Dlatego lepiej zawiesić koła lub cały eONE-SIXTY SL lub regularnie kontrolować ciśnienie powietrza w kołach.

Oczyść swój eONE-SIXTY SL i zabezpiecz go przed korozją. U dystrybutora MERIDA znajdziesz odpowiednie środki do pielęgnacji.

W idealnych warunkach akumulator przechowywany jest naładowany w 30%, w temperaturach od 0 °C do 20 °C w suchym otoczeniu. Do przechowywania najlepiej nadaje się pomieszczenie z dobrą wentylacją, z czujnikiem dymu, z dala od źródeł ciepła lub łatwopalnych materiałów.

Przed pierwszą jazdą

Odbierając e-bike od autoryzowanego dystrybutora, otrzymujesz go w stanie gotowym do jazdy, co zapewnia jego bezpieczne działanie. Dystrybutor przeprowadził już kontrolę końcową i odbył jazdę próbną.

Skontroluj dokręcenie połączeń śrubowych.

Aby zapewnić bezpieczeństwo użytkowania Twojego MERIDA eONE-SIXTY SL, połączenia śrubowe elementów muszą być starannie dokręcone. Należy to kontrolować zarówno przed pierwszą jazdą, jak i regularnie w późniejszym okresie.

Skorzystaj w tym celu z klucza dynamometrycznego, który umożliwia ustawienie prawidłowego momentu dokręcania. Dochodź co pół niutonometra do wymaganego maksymalnego momentu dokręcania, za każdym razem sprawdzając stabilność osadzenia elementu. Nie przekraczaj przy tym podanego przez producenta maksymalnego momentu dokręcania śrub.

Przy częściach, dla których nie ma danych, zacznij od 2 Nm.

Zapoznanie się z systemem elektrycznym

Wszystkie informacje o systemie elektrycznym znajdziesz na stronie (www.bosch-ebike.com)

Opcja 1: moduł obsługi Purion 200

Moduł obsługi Purion 200 jest przewidywany do sterowania Twoim e-bikiem i opcjonalnie do sterowania dodatkowym komputerem dla inteligentnych systemów.

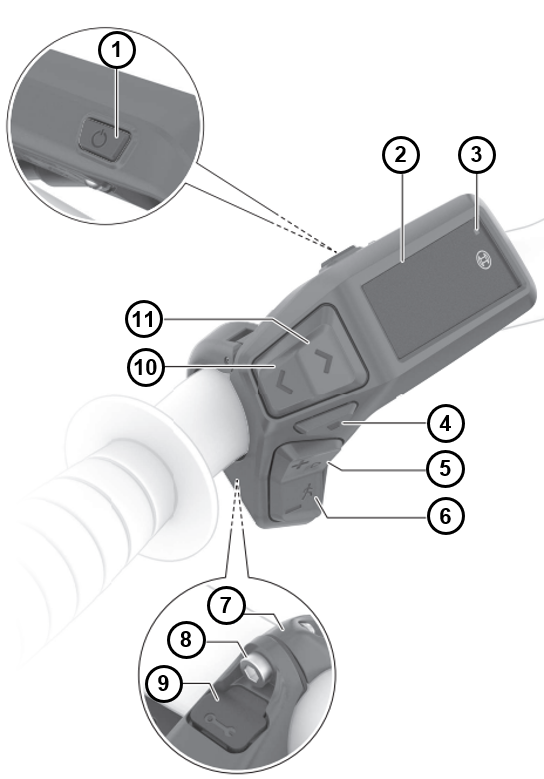

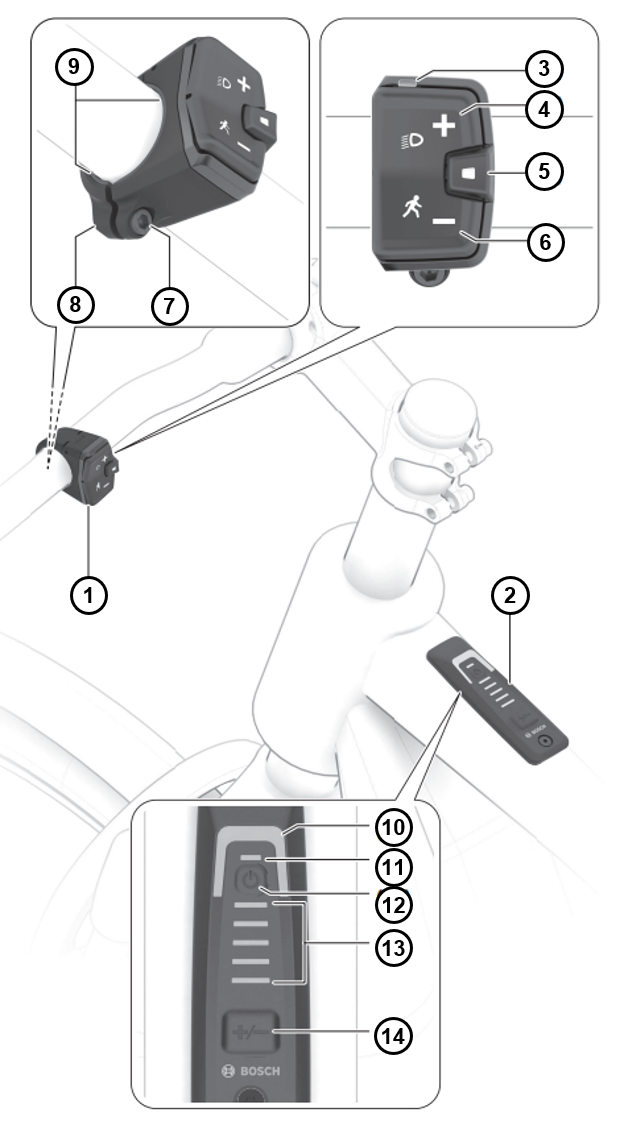

Rysunek 2. moduł obsługi Purion 200

Poz.Element obsługowy
1Przycisk wł./wył.
2Wyświetlacz
3Czujnik światła otoczenia
4Przycisk wyboru
5Przycisk zwiększania stopnia wspomagania +/ oświetlenie roweru
6Przycisk zmniejszania stopnia wspomagania -/ wspomaganie pchania
7Uchwyt
8Śruba mocująca
9Złącze diagnostyczne (tylko do celów konserwacji)
10Przewiń w lewo
11Przewiń w prawo

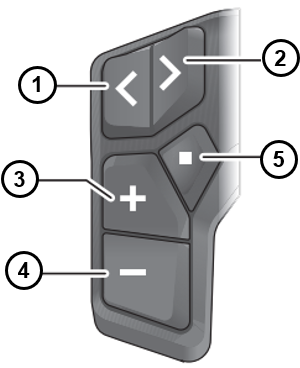

Obsługa Purion 200 za pomocą 5-przyciskowego modułu obsługi
Rysunek 3. Obsługa Purion 200 za pomocą 5-przyciskowego modułu obsługi

Poz.Element obsługowy
1Przewiń w lewo
2Przewiń w prawo
3Zwiększ poziom wsparcia / przewiń w górę
4Zmniejsz poziom wsparcia / przewiń w dół
5

Krótkie naciśnięcie: Przycisk wyboru / otwórz menu ustawień na ekranie stanu / zatwierdzenie kodów błędów

Długie naciśnięcie (>1 s):

Otwórz szybkie menu (przed każdym ekranem poza ekranem stanu)
Opcja 2: Komputer Purion 400

Komputer Purion 400 jest zaprojektowany do wyświetlania danych jazdy na Twoim e-bike'u w ramach generacji inteligentnych systemów. Aby móc korzystać z komputera Purion 400 w pełnym zakresie, potrzebny jest kompatybilny smartfon z aplikacją eBike Flow.

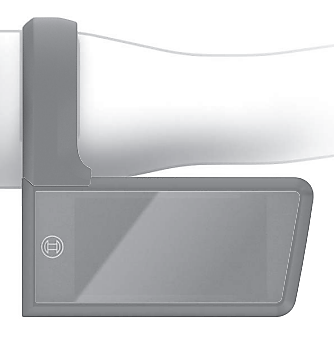

Rysunek 4. Komputer Purion 400

Obsługa przez System Controller i Mini Remote Dropbar
Rysunek 5. Obsługa System Controller i Mini Remote Dropbar

Poz.Element obsługowy
1Moduł obsługi Mini Remote / Mini Remote Dropbar
2Moduł obsługi System Controller
3Kontrolka LED
4Zwiększenie stopnia wspomagania +/ oświetlenie roweru
5Przycisk wyboru
6Przycisk zmniejszania stopnia wspomagania -/ wspomaganie pchania
7Śruba mocująca uchwytu
8Uchwyt
9Wkładki gumowe / uchwyt na baterię
10Tryb jazdy LED
11LED ABS (opcja) / czujnik światła otoczenia
12Przycisk wł./wył.
13Wskaźnik stanu naładowania akumulatora e-bike
14Przycisk trybu

Podłączenie przewodu ładowania

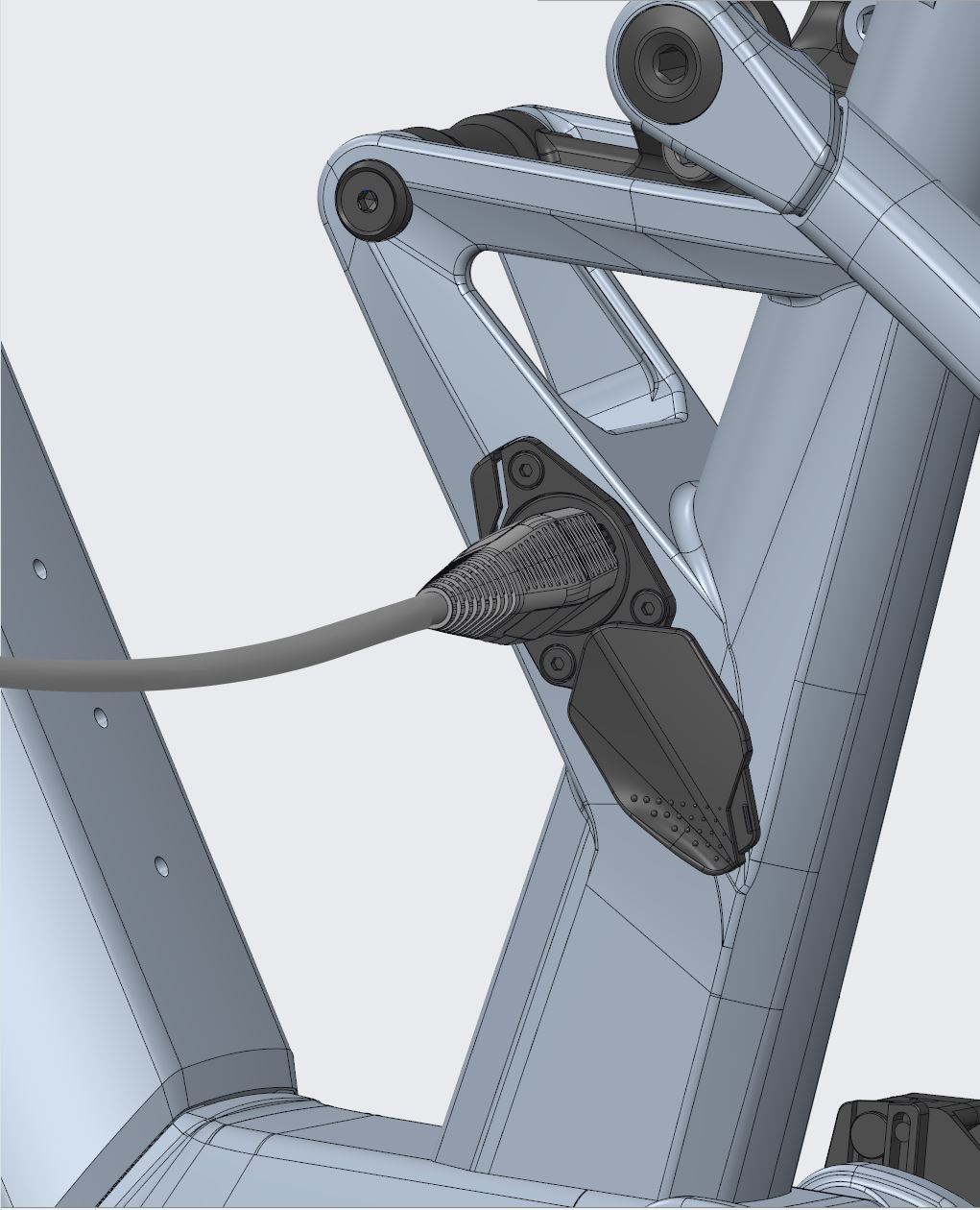

  1. Odkręć w prawo pokrywę gniazda ładowania na rurze podsiodłowej.
  2. Włóż przewód ładowania do gniazda zagłębieniem w dół. Wtyczka pasuje do gniazda tylko w jednej pozycji.
  3. Po zakończeniu ładowania odłącz przewód.
  4. Wkręć pokrywkę gniazda ładowania w prawo, aż usłyszysz kliknięcie.

Procedura wyjmowania akumulatora

Akumulator Twojego eONE-SIXTY SL jest zamontowany na stałe w ramie. W razie uszkodzenia skontaktuj się ze swoim dystrybutorem MERIDA, który będzie w stanie prawidłowo wymontować i wymienić akumulator.

Ustawienie wysokości siodełka

W rowerach z prostą standardową górną rurą ramy, kiedy stoisz nad rowerem, powinien być zachowany odstęp pomiędzy Tobą a rurą górną co najmniej 25 mm.

Ustawienie wysokości siodełka

Aby upewnić się, że ustawiono prawidłową wysokość siodełka:

  1. Usiądź na siodełku.
  2. Upewnij się, że opuszczana sztyca jest całkowicie wysunięta.
  3. Połóż prawą piętę na dolnym pedale.
  4. Twoja prawa noga powinna być lekko zgięta.
    • Jeżeli noga jest ugięta zbyt mocno, wyciągnij sztycę w górę.
    • Jeżeli nie sięgasz do pedału, wsuń sztycę w dół.

Kontrola funkcji opuszczania

  1. Naciśnij dźwignię opuszczanej sztycy, aby upewnić się, że można ją prawidłowo opuścić i ponownie wysunąć.
  2. Przetestuj opuszczanie siodełka do zjazdów i odcinków technicznych, sprawdzając, czy jazda w pozycji opuszczonej jest komfortowa.

Dostosowanie do własnego stylu jazdy

Optymalna wysokość dla płaskich i stromych zjazdów zależy od Twojego wzrostu i Twojego stylu jazdy. W razie potrzeby wyreguluj wysokość siodełka, aby zapewnić komfort i kontrolę

Ustawienie sztycy

Aby ustawi odpowiednią wysokość siodełka poluzuj zatrzask lub zacisk sztycy na górnym końcu rury podsiodłowej.

Luzowanie zacisku sztycy

  1. Odkręć odpowiednim narzędziem, np. kluczem imbusowym, śrubę zaciskową o dwa do trzech obrotów w lewo.
  2. Przekręć sztycę by ustawić ją na odpowiedniej wysokości i ponownie dokręć śrubę zaciskową.
  3. Nie wyciągaj sztycy ponad oznaczenie (koniec, minimum, maksimum, stop, limit itp.).


  4. Zawsze smaruj część sztycy aluminiowej wetkniętą do rury podsiodłowej.

Zaciski sztycy

  1. Ustaw siodełko ponownie prosto, celując jego końcem w oś suportu lub wzdłuż górnej rury ramy.
  2. Zaciśnij sztycę.
  3. Zamknij zatrzask lub dokręć śrubę zaciskową sztycy momentem dokręcania podanym na opasce zaciskowej.
  4. Pomiędzy krokami stale sprawdzaj dokręcenie sztycy.
  5. Przytrzymaj w tym celu siodełko dłońmi z przodu i z tyłu i spróbuj skręcić siodełko.
  6. Jeżeli daje się skręcić, musisz ponownie ostrożnie dokręcić śrubę zaciskową o pół obrotu i ponownie skontrolować siodełko.

Minimalna i maksymalna wysokość siodełka

Na zamontowanych przez MERIDA sztycach można osiągnąć następujące wysokości siodełka. Wysokość siodełka mierzy się od środka łożyska środkowego do górnej krawędzi siodełka.

Jeżeli maksymalna wysokość siodełka jest zbyt niska albo minimalna wysokość zbyt wysoka, dystrybutor MERIDA musi wymienić sztycę.

  XSHORTSHORTMIDLONGXLONG
MERIDA COMP TR III 150 mmMaksymalna wysokość siodełka (mm)770 mm780 mm795 mm815 mm835 mm
MERIDA COMP TR III 150 mmMinimalna wysokość siodełka (mm)633 mm643 mm658 mm678 mm698 mm
MERIDA COMP TR III 170mmMaksymalna wysokość siodełka (mm)785 mm780 mm805 mm825 mm845 mm
MERIDA COMP TR III 170 mmMinimalna wysokość siodełka (mm)647 mm653 mm678 mm698 mm718 mm
MERIDA COMP TR III 200 mmMaksymalna wysokość siodełka (mm)840 mm850 mm867 mm885 mm905 mm
MERIDA COMP TR III 200 mmMinimalna wysokość siodełka (mm)709 mm709 mm709 mm728 mm748 mm
Fox Transfer 150 mmMaksymalna wysokość siodełka (mm)744 mm754 mm769 mm789 mm809 mm
Fox Transfer 150 mmMinimalna wysokość siodełka (mm)622 mm632 mm647 mm667 mm687 mm
Fox Transfer 180 mmMaksymalna wysokość siodełka (mm)809 mm819 mm834 mm854 mm874 mm
Fox Transfer 180 mmMinimalna wysokość siodełka (mm)662 mm662 mm676 mm696 mm716 mm
Fox Transfer 210 mmMaksymalna wysokość siodełka (mm)874 mm884 mm889 mm919 mm939 mm
Fox Transfer 210 mmMinimalna wysokość siodełka (mm)727 mm727 mm727 mm727 mm746 mm
Fox Transfer 240 mmMaksymalna wysokość siodełka (mm)941 mm951 mm966 mm986 mm1006 mm
Fox Transfer 240 mmMinimalna wysokość siodełka (mm)794 mm794 mm794 mm794 mm794 mm

Wartości widoczne jako pogrubione są zawarte w standardowej specyfikacji fabrycznej.

Ustawienie wysokości kierownicy

Ustaw wysokość kierownicy do siodełka, a odległość pomiędzy siodełkiem a kierownicą zadecyduje o nachyleniu pleców. Niższa kierownica oznacza bardziej sportową pozycję i przenosi ciężar w większym stopniu na przednie koło.

Mostek wykonany jest w systemie Ahead, umożliwiający zmianę wysokości kierownicy

Mostki do systemów bezgwintowych – systemy Ahead®

W przypadku rowerów MERIDA z łożyskiem w systemie Ahead za pomocą mostka ustawia się wstępne mocowanie łożysk. Przy zmianie pozycji mostka trzeba ponownie skalibrować luz łożyska.

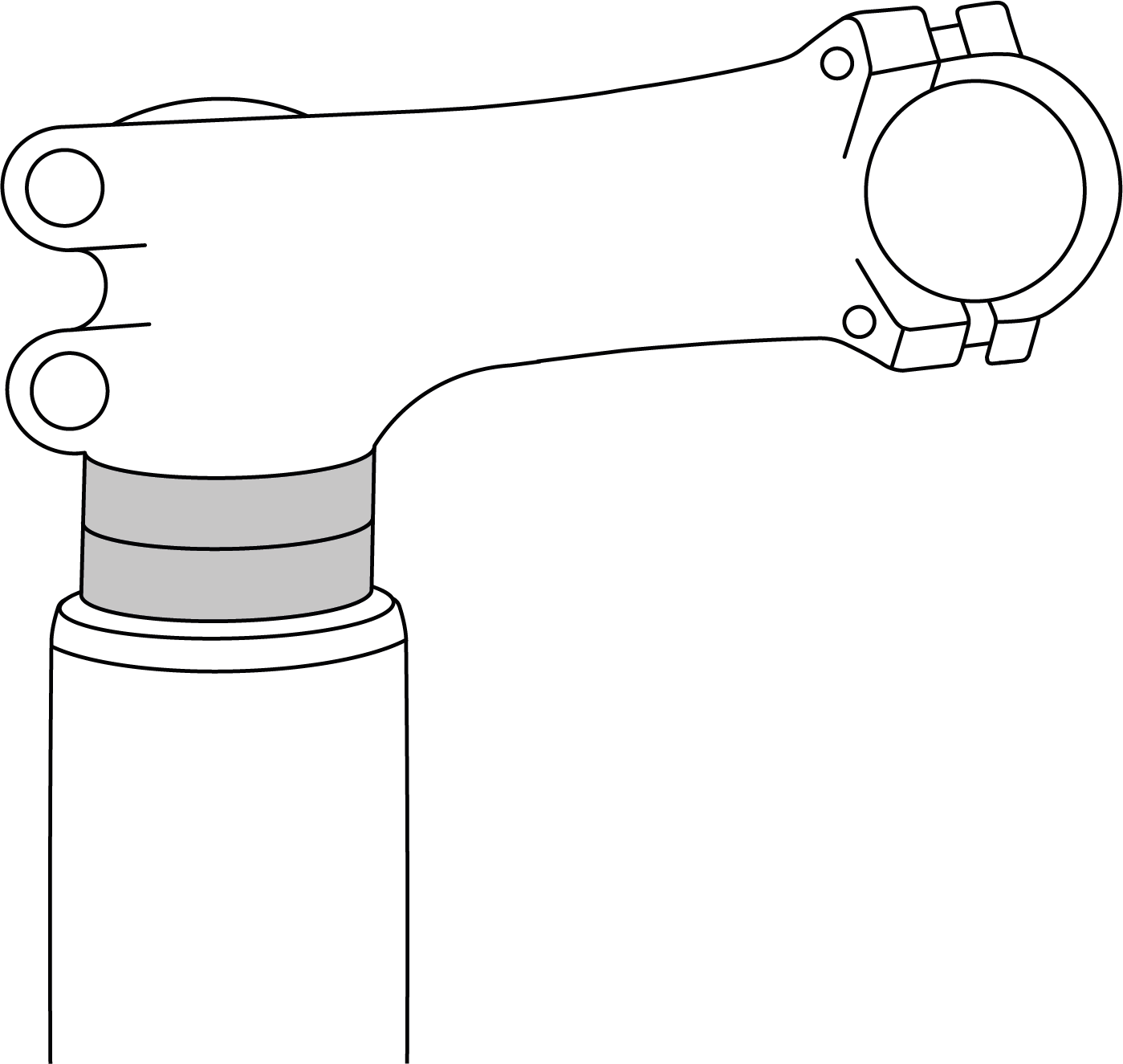

Rysunek 6. Mostki do systemów bezgwintowych – systemy Ahead

Wysokość można regulować w ograniczonym zakresie przesuwając pierścienie pośrednie (spacer) lub przekręcając mostek w tzw. modelach flip flop.

Kontrola swobody ruchu kół

Średnica i szerokość oryginalnych kół i opon zostały dobrane w taki sposób, że pomiędzy obracającym się kołem wraz z oponą a ramą, widelcem i innymi komponentami zapewniona jest odpowiednia odległość. Wszelkie zmiany w kołach lub oponach mogą wpływać na swobodę ich ruchu. Opony oznakowane jako tego samego rozmiaru mogą mieć różną szerokość kiedy są założone, napompowane i zamontowane na rowerze. Sprawdź swobodę ruchu opon zawsze przy montażu i po całkowitym napompowaniu opon, nawet jeśli zastępcze opony mają taki sam rozmiar, jak te wymieniane.

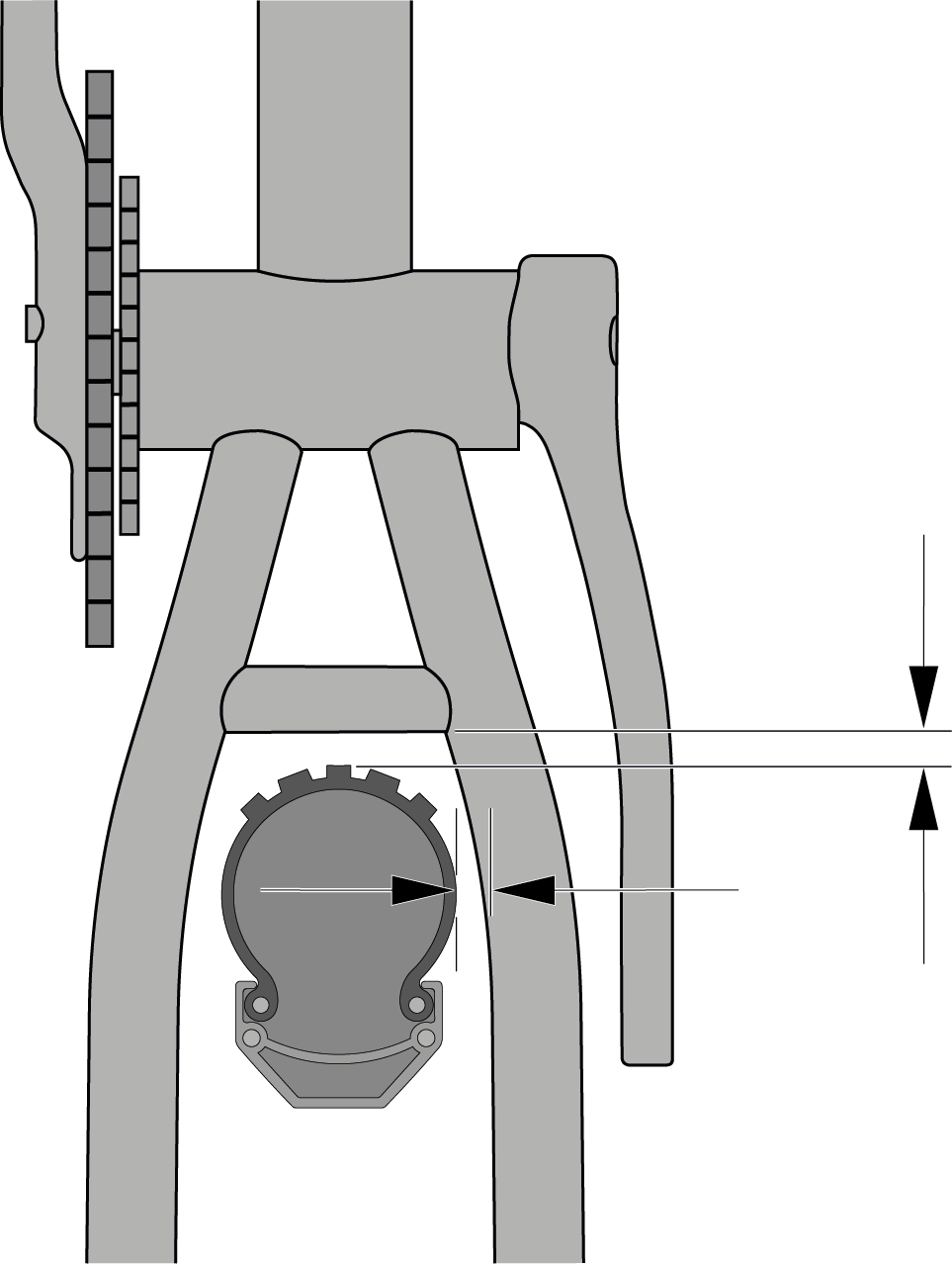

Odległość pomiędzy prawidłowo napompowaną oponą i poszczególnymi elementami roweru powinna wynosić co najmniej 6 mm. Zawsze zachowuj dostateczną odległość pomiędzy obracającą się obręczą wraz z oponą i ramą, widelcem i innymi komponentami. Regularnie sprawdzaj ramę i widelec pod kątem uszkodzeń, a strefę wokół koła na ewentualną obecność ciał obcych lub innych przedmiotów.

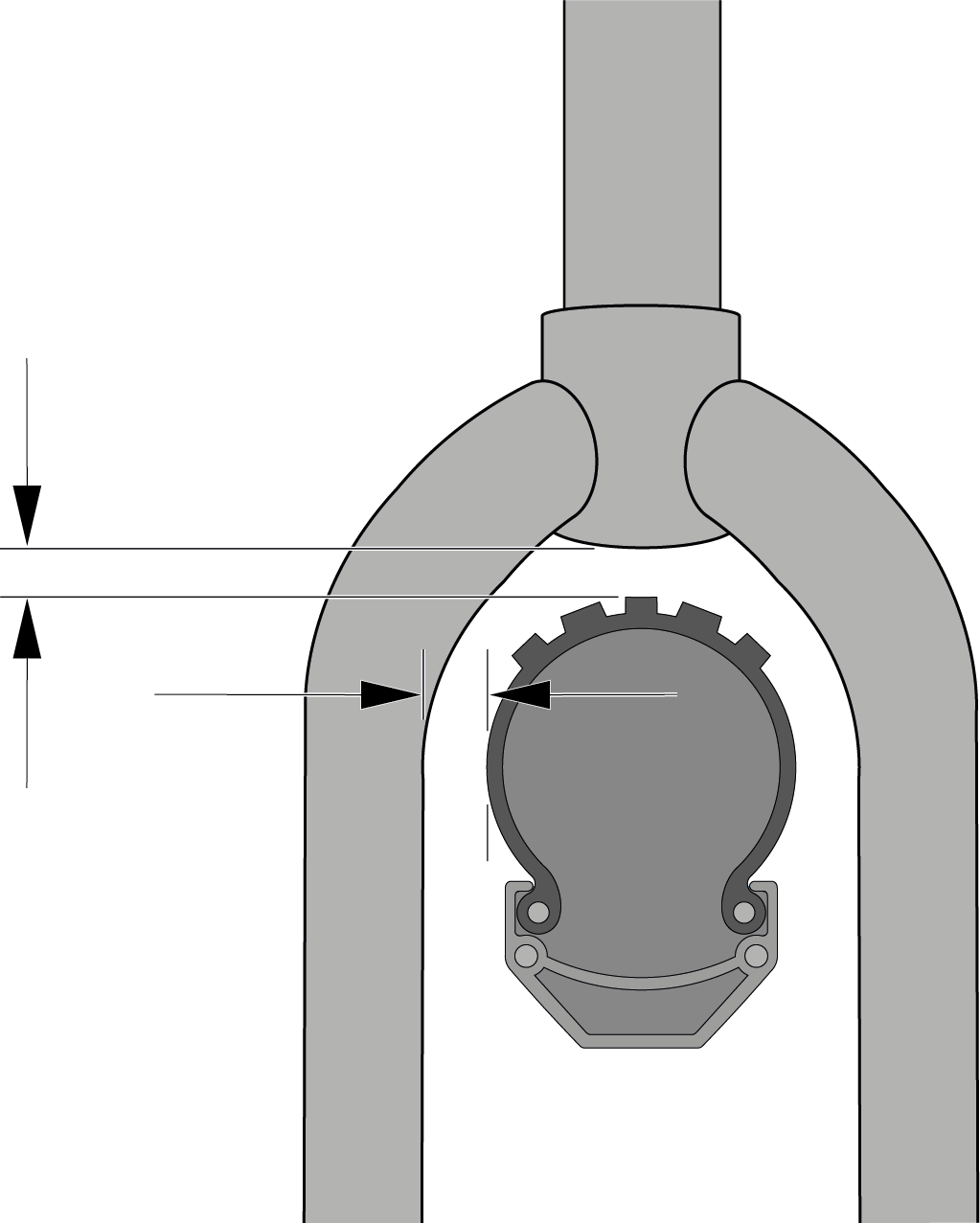

Rysunek 7. Swoboda ruchu koła przedniego

Rysunek 8. Swoboda ruchu koła tylnego

Przy jeździe rowerem opony nie mogą dotykać widelców, ramy ani innych komponentów, kiedy element sprężysty jest całkowicie ściśnięty, albo koła odkształcają się w wyniku działania siły bocznej. W przypadku widelca z amortyzatorem opona, nawet przy całkowitym ściśnięciu amortyzatora, musi mieć minimalną odległość od korony.

Dotarcie hamulców tarczowych

Nowe hamulce tarczowe wymagają dotarcia. Docieranie pozwala zapewnić stałą, wysoką siłę hamowania oraz ciche hamowanie w większości warunków.

  1. Usiądź na siodełku i na płaskim odcinku rozpędź rower do umiarkowanej prędkości.
  2. Naciśnij mocno klamkę hamulca do osiągnięcia prędkości krokowej. Powtórz ten proces dwadzieścia razy.
  3. Przyspiesz do wyższej prędkości i wyhamuj rower do prędkości krokowej. Powtórz ten proces dziesięć razy.
  4. Schłodź hamulce przed kontynuacją jazdy.
  5. Skontaktuj się z dystrybutorem MERIDA jeśli siła hamowania Twoich hamulców słabnie albo punkt hamowania staje się nieprecyzyjny.

Montaż opon tubeless

Niektóre rowery wyposażone są w obręcze i opony, które można używać bezdętkowo. Bezdętkowe obręcze i opony mają specjalne profile, które przy prawidłowym montażu tworzą hermetyczne połączenie.

Obręcze tubeless dostępne są w różnych wersjach, a dla uzyskania pełnej konfiguracji bezdętkowej może być wymagane zastosowanie dodatkowych komponentów. Odpowiednio do tego, jakie komponenty są niezbędne, takie obręcze mogą być oznaczone jako „kompatybilne z tubeless” lub „tubeless ready (TLR)”. Przeczytaj starannie instrukcję producenta obręczy, aby dowiedzieć się, jakie dodatkowe elementy niezbędne są do zmiany konfiguracji na tubeless i wymagane do jej konserwacji.

Obręcze tubeless występują z szeregiem profili, które mogą wpływać na rodzaj opony tubeless, którą można zamontować na obręczy. Producenci obręczy mogą oznaczyć obręcz przykładowo jako hakową lub hookless – odpowiednio do tego, czy jej rant ma wyprofilowany haczyk przytrzymujący oponę. Profil stopki opon tubeless również różni się w zależności od producenta. Ze względu na szeroką ofertę opon i obręczy tubeless znacząco zmienia się kompatybilność opon tubeless z różnymi typami obręczy tubeless.

  • Stosuj tylko opony tubeless producentów obręczy lub opon, które wyraźnie zatwierdzone są do stosowania z danymi obręczami.
  • Przed montażem dokładnie zapoznaj się z instrukcjami producenta obręczy o opon.
  • Jeśli masz pytania o kompatybilność opon i obręczy tubeless, zwróć się do swojego dystrybutora MERIDA.

Montaż opon tubeless na obręczach tubeless wymaga specjalnych umiejętności, kompetencji i narzędzi. Na potrzeby konfiguracji tubeless może być potrzebny montaż dodatkowych elementów, takich jak taśma obręczy, wkładki wentyli, środki uszczelniające i opony kompatybilne z tubeless.

Szerokość i średnica opon i obręczy

Obręcze i opony dostępne są w wielu średnicach i szerokościach. Średnica znamionowa obręczy (1) musi być zgodna ze średnicą znamionową opony (2), a szerokość obręczy (3) musi być kompatybilna z szerokością opony (4).

Rysunek 9. Wymiary obręczy

Rysunek 10. Wymiary opon

Ustawianie zawieszenia

Poniższa sekcja wyjaśnia ustawienia zawieszenia dla eONE-SIXTY SL.

Ustawienie amortyzatora przedniego

Przy regulacji amortyzatora przedniego najlepiej skorzystaj z ustawień zalecanych przez jego producenta, ponieważ są one dostosowane specjalnie do produktu.

Fox / Marzocchi: www.tech.ridefox.com

Rock Shox: www.trailhead.rockshox.com

SR Suntour: www.srsuntour.com

DVO: www.tech.dvosuspension.com

Jeżeli nie możesz znaleźć zaleceń, zalecamy dla amortyzatora przedniego ujemną amortyzację 20 – 25% odcinka.

Zderzak z tyłu

Niezależnie od wysokiej jakości kinematyki, bez prawidłowego ustawienia amortyzacja nie będzie nigdy działać w 100%. Dlatego mamy zalecenie idealnego ustawienia amortyzatora. Zaletą opisywanej przez nas metody jest to, że jest łatwo powtarzalna i można ją dokładnie utrzymać.

Zalecamy 30% SAG (negatywny ruch sprężysty) z wykorzystaniem poniższej metody pomiarów – jest to jednak tylko wartość wytyczna. W zależności od stylu jazdy i preferencji, ugięcie może być różne, jednak 30% jest idealnym punktem wyjścia.

Zbyt duży SAG może spowodować, że rower będzie sprawiał wrażenie opóźnionej reakcji i braku kompensacji nierówności. Zbyt mały SAG powoduje, że rower sprawia wrażenie twardego, ze znacznym ograniczeniem przyczepności i kontroli tylnego koła.

Rysunek 11. Regulacja amortyzatora z kierowcą

Poniżej znajdziesz naszą metodę pomiaru prawidłowego ugięcia. Wszystkie zalecenia opierają się na jej założeniach. Aby uzyskiwać spójne wyniki bardzo istotne jest korzystanie zawsze z tej samej metody.

  1. Ustaw preferowaną wysokość siodełka.
  2. Przekręć ustawienia poziomu ciśnienia (jeżeli jest taka możliwość na amortyzatorze) do pozycji całkowicie otwartej.
  3. Usiądź na siodełku przy całkowicie wysuniętej sprężynie.
  4. Załóż wszystkie ubrania i wszystkie akcesoria, które zwykle bierzesz na wyjazd rowerem.
  5. W razie potrzeby naciśnij hamulce przedni, ale nie tylny.
  6. Wstań i rozbujaj trochę swój rower, następnie usiądź.

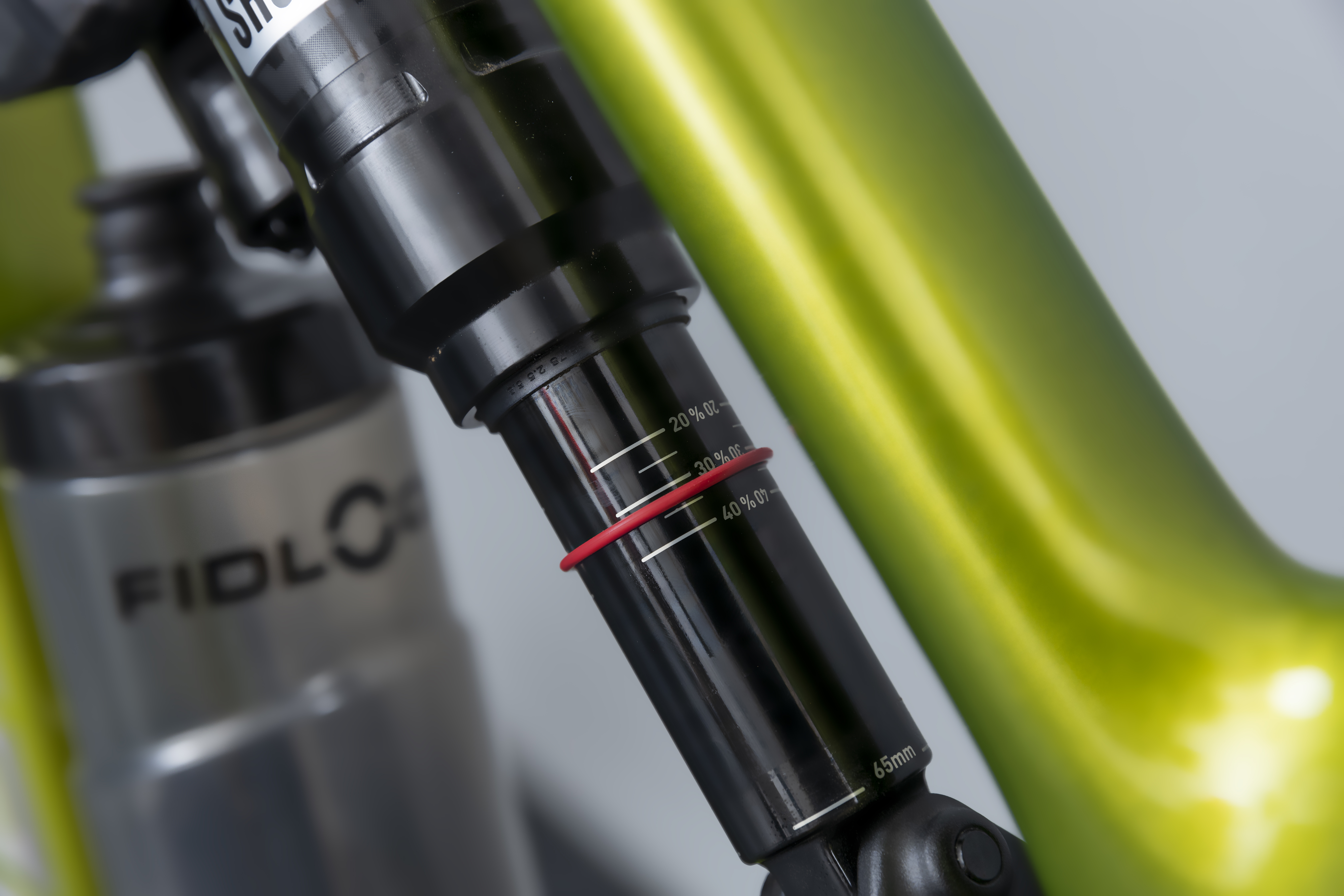

  7. Wciśnij oringi na amortyzatorze całkowicie w kierunku uszczelki pyłowej.
  8. Ostrożnie zejdź z roweru. Unikaj przesuwania pozycji oringu!
  9. Zmierz odstęp od uszczelki pyłowej do oringu.
  10. W razie potrzeby dostosuj ciśnienie powietrza, aby uzyskać pożądane ugięcie.
Tabela 1. Skok amortyzatora eONE SIXTY SL
ModelSkok amortyzatoraSAG (30% skoku amortyzatora)
eONE SIXTY SL60 mm18 mm

Zalecane ustawienia amortyzatora

Poniższa sekcja zawiera listę zalecanych ustawień zawieszenia dla eONE-SIXTY SL dla wagi rowerzysty. Zalecenia te służą jako punkt wyjścia i można je dostosować w razie potrzeby. Kliknięcia odbicia są liczone od zamknięcia (najwolniejsza prędkość odbicia).
Tabela 2. Zalecane ustawienia amortyzatora
 Fox Float XMarzocchi Bomber AirRock Shox Super DeluxeTwardość sprężyny stalowej
Waga rowerzystyCiśnienie powietrza Odbicie Kliks von geschlossenCiśnienie powietrza Odbicie Kliks von geschlossenCiśnienie powietrza Odbicie Kliks von geschlossen
50 kg135 psi10135 psi10145 psi14not approved
60 kg145 psi9145 psi9160 psi12not approved
70 kg155 psi8155 psi8175 psi10not approved
80 kg185 psi6185 psi6190 psi8not approved
90 kg220 psi5220 psi5205 psi6not approved
100 kg255 psi4255 psi4220 psi4not approved
110 kg290 psi2290 psi2235 psi2not approved

Kontrola sztywnej osi

Twój rower elektryczny wyposażony jest w sztywne osie, zapewniające odpowiednią sztywność amortyzatorów.

Zdejmowana dźwignia osi

Do dokręcania tylnej osi możesz użyć naszej dźwigni MERIDA TR, która po zdjęciu może służyć jako klucz imbusowy 6 mm i 4 mm, umożliwiający dokręcenie wielu innych śrub w rowerze.

Aby użyć zdejmowanej dźwigni osi, wyciągnij ją po stronie przeciwnej do napędu. Aby jej ponownie użyć, po prostu wciśnij ją ponownie w środek osi.

Rysunek 12. Dźwignia do osi

Kontrola sztywnej osi

Rower wyposażony jest w sztywne osie, zapewniające odpowiednią sztywność amortyzatorów.

Zdejmowana dźwignia osi

Do dokręcania tylnej osi możesz użyć naszej dźwigni MERIDA TR, która po zdjęciu może służyć jako klucz imbusowy 6 mm i 4 mm, umożliwiający dokręcenie wielu innych śrub w rowerze.

Aby użyć zdejmowanej dźwigni osi, wyciągnij ją po stronie przeciwnej do napędu. Aby jej ponownie użyć, po prostu wciśnij ją ponownie w środek osi.

Rysunek 13. Dźwignia do osi

Montaż pedałów

Pedały mają odpowiednio gwint lewy albo prawy. Pedał oznaczony jest literą „R” albo „L” po stronie montażowej

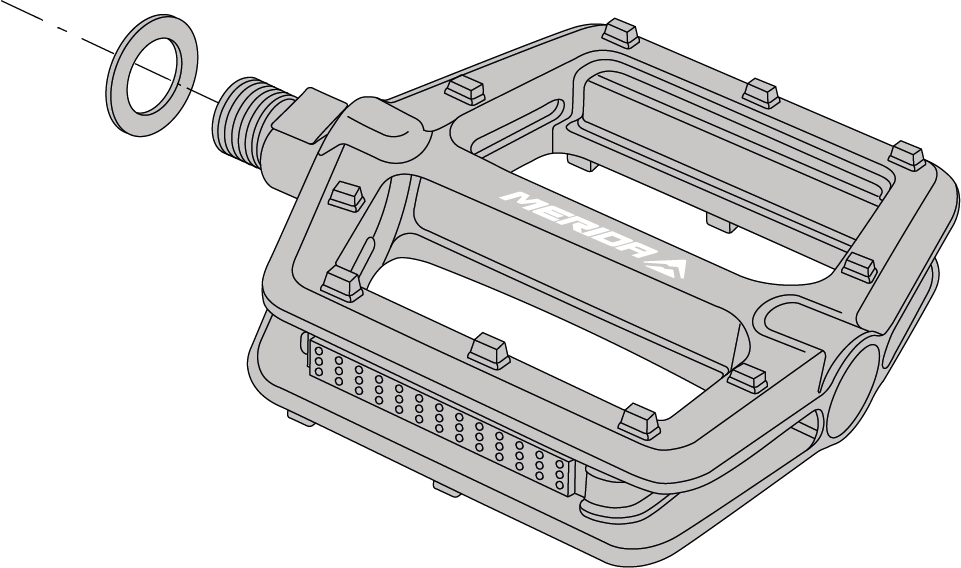

  1. Wetknij objęte dostawą podkładki na obie osie pedałów.
    Rysunek 14. Pedał z podkładką

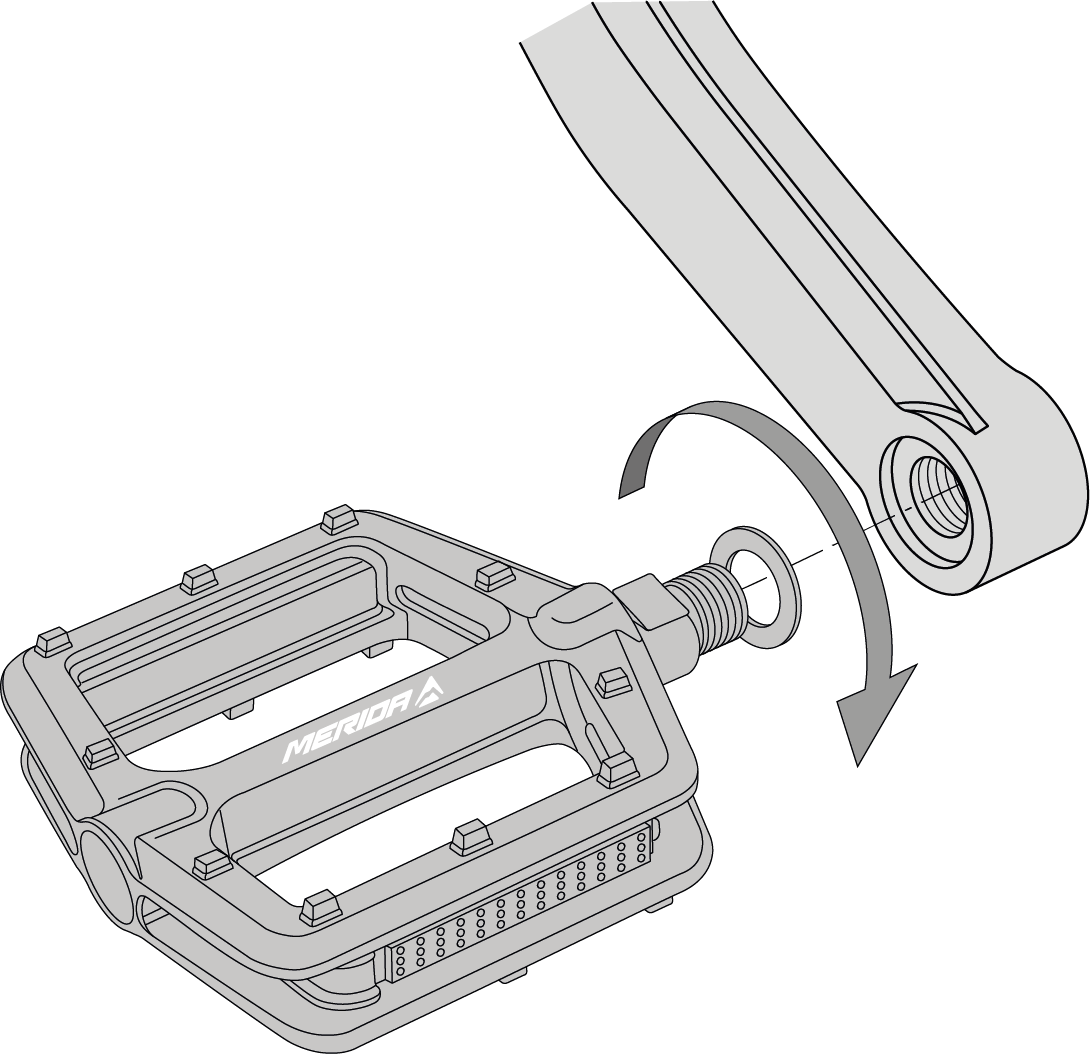

  2. Wkręć lewy pedał w lewo w gwint lewego ramienia korby.
  3. Dokręć pedał momentem 35 Nm.

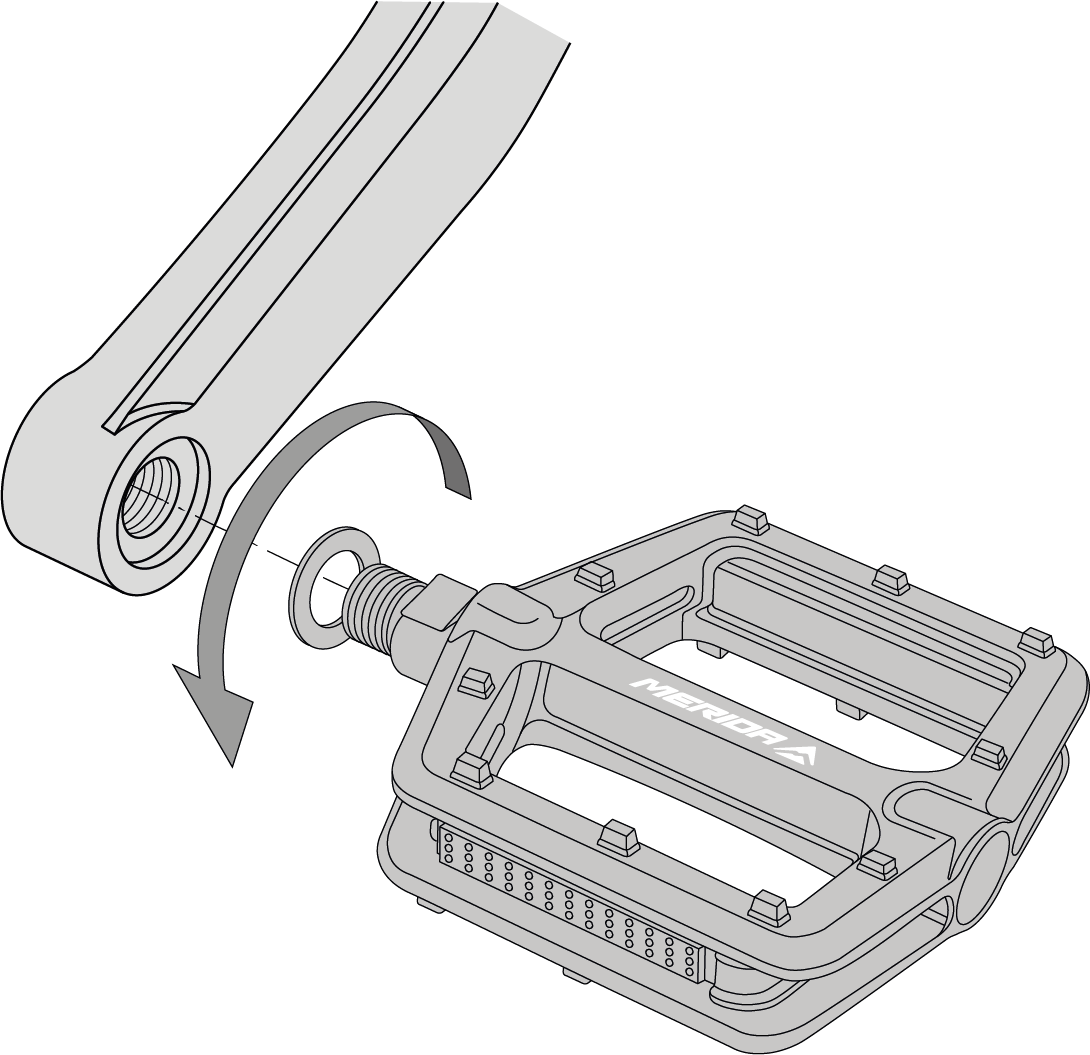

    Rysunek 15. Pedał lewy

  4. Wkręć prawy pedał w prawo w gwint prawego ramienia korby.
  5. Dokręć pedał momentem 35 Nm.
    Rysunek 16. Pedał prawy

Przestrzegaj krajowych przepisów ruchu drogowego, wymagania prawne

Wymagania prawne

Jeżeli poruszasz się e-bikiem po drogach publicznych, musisz mieć odpowiednie wyposażenie, zgodne z krajowymi przepisami.

Niemcy:

W Niemczech wyposażenie niezbędne do poruszania się po drogach publicznych uregulowane jest w kodeksie ruchu drogowego (StVZO). Po względem prawnym, nasze rowery poruszające się z prędkością 25 km/h są traktowane jak zwykłe rowery, dzięki czemu podlegają takim samym regulacjom. Wymagane jest zastosowanie następującego wyposażenia:

NazwaInformacje szczególne
Białe światło przednie i biały odblask

Światło przednie i tylne oraz odblaski muszą być stosowane w trakcie zmierzchu i po nim albo gdy widoczność tego wymaga. Lampy oraz odblaski muszą w trakcie działania być zamontowane na stałe, zabezpieczone przed niezamierzonym przestawieniem i w normalnych warunkach pracy zabezpieczone oraz stale gotowe do pracy.

Lampa przednia musi być ustawiona w taki sposób, by nie oślepiać innych uczestników ruchu.

Nie wolno zakrywać lamp ani odblasków.

Czerwone światło tylne i czerwony odblask
Odblaski w pedałach

Oba pedały muszą być wyposażone w pomarańczowe odblaski skierowane w przód i w tył.

Odblaski na szprychach

Na przednim i tylnym kole muszą być zamontowane po dwa odblaski na szprychach.

Alternatywnie: opony z paskami odblaskowymi lub odblaskowe osłonki na każdej szprysze.

Szwajcaria:

W Szwajcarii obowiązujące regulacje zamieszczone są w rozporządzeniach o wymaganiach technicznych dla pojazdów drogowych, w artykułach od 213 do 218.

NazwaInformacje szczególne
Biała lub jasnożółta lampa przednia

Lampa przednia i tylna może być założona na stałe lub zdejmowana.

Lampa przednia i tylna, o ile wymaga tego ograniczona widoczność, muszą być włączone i w nocy, przy dobrej pogodzie, muszą być widoczne z odległości 100 m.

Przednia i tylna lampa nie może oślepiać innych uczestników ruchu i nie może migać.

Nie wolno zakrywać lamp ani odblasków.

Czerwona lampa tylna
Biały odblask

Wymagany jest montaż przynajmniej jednego odblasku skierowanego do przodu i przynajmniej jednego skierowanego do tyłu o powierzchni odblaskowej co najmniej 10 cm². Odblaski muszą być dobrze widoczne w nocy przy dobrej pogodzie z odległości 100 m w świetle świateł drogowych pojazdów silnikowych.

Czerwony odblask
Odblaski w pedałach

Pedały muszą być wyposażone w skierowane do przodu i do tyłu odblaski o powierzchni odblaskowej min. 5 cm². Wyjątkiem od tej zasady są pedały wyścigowe, zatrzaskowe itp.

Austria:

Na potrzeby poruszania się w ruchu drogowym po drogach publicznych w Austrii musisz kierować się przepisami 146. rozporządzenia / rozporządzenia dotyczącego rowerów. Znajdziesz je w austriackim federalnym dzienniku ustaw.

NazwaInformacje szczególne
Białe światło przednie i biały odblask

Światło przednie i tylne oraz odblaski muszą być stosowane w trakcie zmierzchu i po nim albo gdy widoczność tego wymaga. Lampy oraz odblaski muszą w trakcie działania być zamontowane na stałe, zabezpieczone przed niezamierzonym przestawieniem i w normalnych warunkach pracy zabezpieczone oraz stale gotowe do pracy.

Lampa przednia musi być ustawiona w taki sposób, by nie oślepiać innych uczestników ruchu.

Nie wolno zakrywać lamp ani odblasków.

Czerwone światło tylne i czerwony odblask
Odblaski w pedałach

Oba pedały muszą być wyposażone w pomarańczowe odblaski skierowane w przód i w tył.

Odblaski na szprychach

Na przednim i tylnym kole muszą być zamontowane po dwa odblaski na szprychach.

Alternatywnie: opony z paskami odblaskowymi lub odblaskowe osłonki na każdej szprysze.

Uwaga:

Standardowe rowery elektryczne mają moc znamionową ograniczoną do 250 W, a ich maksymalna prędkość przy elektrycznym wspomaganiu pedałowania ograniczona jest do 25 km/h. Tylko takie pojazdy traktowane są w ruchu drogowym na równi z rowerami (§ 63a ust. 2, StVZO).

Wszelkiego rodzaju zwiększanie mocy lub prędkości wynikającej z konstrukcji poza te granice skutkuje zmianą klasyfikacji pojazdu na motorower.

Konsekwencjami tego są:

  • Obowiązek homologacji
  • Obowiązek posiadania uprawnień (klasa zależy od prędkości maksymalnej)
  • Obowiązek ubezpieczenia i rejestracji
  • Obowiązek jazdy w kasku
  • Zakaz korzystania z dróg rowerowych
  • Konieczność dostarczenia potwierdzeń wytrzymałości eksploatacyjnej dla wszystkich elementów istotnych z punktu widzenia bezpieczeństwa

Przegląd przed każdą jazdą

Zanim rozpoczniesz jazdę rowerem, zrób kontrolę bezpieczeństwa – najlepiej na płaskim podłożu, z dala od ruchu drogowego.

Kontrola elementów pod kątem wytrzymałości

  1. Skontroluj wszystkie śruby pod kątem dokręcenia, prawidłowego podłączenia i prawidłowego zamknięcia.
  2. Skontroluj zaciski, sztywne osie, połączenia śrubowe przedniego i tylnego koła i inne elementy.
  3. Skontroluj połączenia wtykowe akumulatora, moduł obsługi oraz wyświetlacz oraz napęd.
  4. Skontroluj uchwyt i blokadę akumulatora.

Opuść rower z niewielkiej wysokości na ziemię. Sprawdź ewentualne odgłosy grzechotania. W razie potrzeby sprawdź łożyska, połączenia śrubowe i prawidłowe osadzenie akumulatora.

Kontrola sprawności hamulców

Wykonaj próbę hamowania:

  1. Wykonaj próbę hamowania po zatrzymaniu, dociągając silnie klamki hamulca do kierownicy, działając pełną siłą hamowania.
  2. Sprawdź, czy hamulec przedniego koła działa prawidłowo. W tym celu rusz rowerem z małą prędkością i zaciągnij hamulec przedni. Rower powinien natychmiast się zatrzymać.
  3. Powtórz ten proces również z hamulcem tylnym.

Nacisk musi być natychmiast stabilny. Jeżeli stabilny nacisk można wyczuć dopiero po kilkukrotnym naciśnięciu klamki hamulca, powinieneś natychmiast zlecić kontrolę dystrybutorowi MERIDA.

Kontrola kierownicy

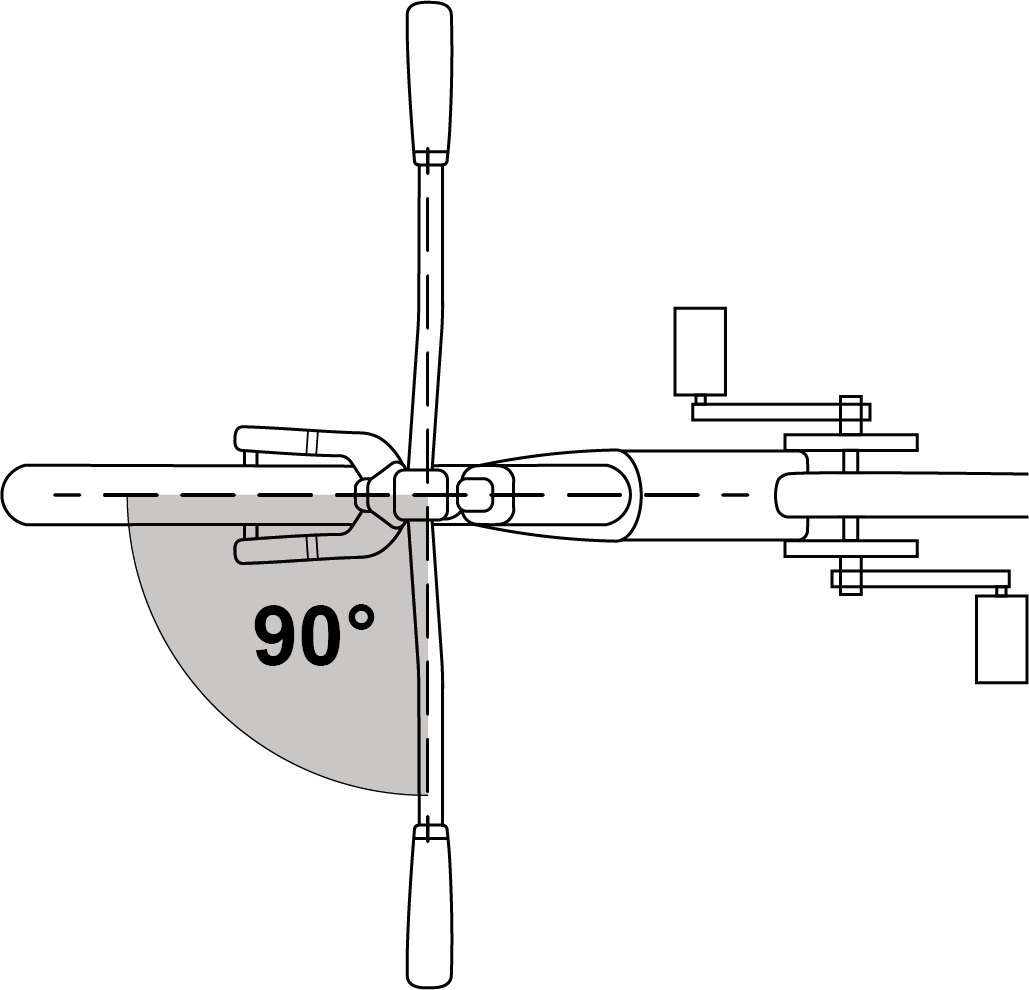

Rysunek 17. Kąt kierownicy

  1. Upewnij się, że kierownica ustawiona jest pod kątem 90 stopni do przedniego koła.
  2. Sprawdź stabilne osadzenie kierownicy, aby nie przekręciła się podczas jazdy, co mogłoby skutkować upadkiem.
  3. Upewnij się, że przy skręcaniu kierownicą nie są zaciągane linki ani że nie można o nie zahaczyć.
  4. Zwróć uwagę na stabilne osadzenie i dobry stan chwytów. Jeżeli chwyty są luźne albo wykazują przecięcia, pęknięcia lub zużycia, wymień chwyty lub zleć ich wymianę dystrybutorowi MERIDA.
  5. Upewnij się, że końce kierownicy i ewentualne nakładki zamknięte są korkami. Jeżeli korki kierownicy są uszkodzone, wymień je.
  6. W przypadku kierownic z rogami na końcach upewnij się, że rogi zamontowane są zgodnie z instrukcją producenta i zaciśnięte.
  7. Poza tym upewnij się, że kierownica, rogi, chwyty, klamki hamulca i manetki są prawidłowo zamocowane i zapewniają bezpieczną obsługę roweru wraz z brakiem przeszkód przy skręcaniu, hamowaniu i przełączaniu biegów.

Kontrola kół

Szprychy i obręcze

  1. Skontroluj szprychy i obręcze pod kątem uszkodzeń.

Możliwość obrotu i stałe osadzenie w ramie

  1. Przekręć przednie koło – powinno obracać się w widelcu bez bicia i bez dotykania innych elementów.
  2. Przekręć tylne koło – powinno obracać się w widelcu bez bicia i bez dotykania innych elementów.
  3. Skontroluj osadzenie osi w hakach.
  4. Unieś rower i uderz pięścią od góry w opony. Koło nie może wypaść, być luźne ani poruszać się na boki.

Zatrzask

  1. Upewnij się, że dźwignia jest ustawiona prawidłowo i przełożona, jeśli rower zabezpieczony jest zatrzaskiem.
  2. Zwróć uwagę, że zatrzask nie może dotykać poniższych elementów: widelec, elementy domontowywane, szprychy lub systemy hamowania.

Ciśnienie w oponach

  1. Za pomocą pompki z manometrem sprawdź, czy opony napompowane są z odpowiednim ciśnieniem
  2. Pompuj opony zawsze zgodnie z informacją na boku lub na obręczy.

Zużycie opony

  1. Kontroluj zużycie opon w rowerze.
  2. W razie potrzeby wymień opony.

Opony, w których profil jest starty lub boki są popękane stwarzają wysokie ryzyko wypadku lub przewrócenia się. Wniknięcie do środka zabrudzeń lub wilgoci może spowodować uszkodzenie wewnętrznej struktury opony.

Wentyle

  1. Sprawdź, czy wentyle ustawione są prosto. Uszkodzenie opon może spowodować nagłe pęknięcie dętki.

Kontrola siodełka i sztycy

  1. Sprawdź, czy siodełko jest ustawione prawidłowo i czy jest ustawione w linii z rurą górną.
  2. Sprawdź dokręcenie rurek stelaża siodełka lub dociśnięcie obejmy zacisku, aby zapobiec przekręceniu, nachyleniu lub przesunięciu siodełka podczas jazdy.

Przestrzegaj komunikatów o błędach systemu elektrycznego

Zwróć uwagę na komunikaty o błędach lub kody błędów widoczne na wyświetlaczu. Usuń je, zanim wyruszysz w drogę Usuwanie usterek.

Po upadku lub uderzeniu

Sprawdź ramę i elementy pod kątem uszkodzeń i nie kontynuuj jazdy, jeśli wykryjesz uszkodzenie!

Sprawdź poniższe elementy i funkcje:

Kontrola ogranicznika kierownicy

Przy upadku zintegrowany ogranicznik kierownicy może się skręcić. Dlatego po upadku trzeba upewnić się, że ogranicznik kierownicy jest nadal ustawiony w środku, sprawdzając na postoju, czy kierownicę można skręcić równie daleko w prawo, co w lewo.

Rysunek 18. Kontrola ogranicznika kierownicy

Rama i amortyzator przedni

  1. Sprawdź, czy rama lub amortyzator przedni są złamane lub zgięte.
  2. Jeśli rower wyposażony jest w ramę karbonową, sprawdź ją pod kątem pęknięć lub miękkich miejsc w karbonie.

Przerzutki i koła

  1. Skontroluj przerzutki, przełączając po kolei wszystkie biegi i zwracając uwagę na ich swobodny ruch bez opóźnień i hałasów.
  2. Sprawdź koła przekręcając je i zwracając uwagę na bicie, tarcie hamulców oraz luźne szprychy lub luz osi.

Jeżeli stwierdzisz uszkodzenia tych elementów, nie kontynuuj jazdy!

Nawet jeśli nie można stwierdzić uszkodzeń, przy dalszej jeździe uważaj na nietypowe odgłosy roweru. Mogą one świadczyć o uszkodzeniach lub innych problemach. Nie kontynuuj jazdy, jeśli wykryjesz nietypowe odgłosy.

W razie wątpliwości dotyczących stanu materiału po przewróceniu się lub upadku zawsze kontaktuj się z dystrybutorem MERIDA. Niektóre skutki przewrócenia się lub wypadku można wykryć tylko wtedy, gdy rower jest całkowicie zdemontowany i skontrolowany pod kątem pęknięć lub innych oznak uszkodzeń.

Usuwanie usterek i naprawa

Przy komunikatach o błędach na ekranie obsługowym skorzystaj z instrukcji obsługi Bosch dotyczącej usuwania błędów.

Następnie wykonaj kroki z instrukcji obsługi Bosch lub skontaktuj się z dystrybutorem MERIDA.

Montaż / demontaż koła

Twój rower wyposażony jest w sztywne osie. Nadają one odpowiednią sztywność amortyzatorom.

Zdejmowana dźwignia osi

Do dokręcania tylnej osi możesz użyć naszej dźwigni MERIDA TR. Po zdjęciu może ona służyć jako klucz imbusowy 6 mm i 4 mm, umożliwiający dokręcenie wielu innych śrub w rowerze.

Aby użyć zdejmowanej dźwigni osi, wyciągnij ją po stronie przeciwnej do napędu. Aby jej ponownie użyć, po prostu wciśnij ją ponownie w środek osi.

Rysunek 19. Dźwignia do osi

Do odkręcenia sztywnych osi MERIDA w kole tylnym i przednim potrzebny jest klucz imbusowy 6 mm. Możesz do tego użyć zdejmowanej dźwigni do osi.

Obsługa imbusowej dźwigni wtykanej

Otwieranie

  1. Odkręć w lewo sztywną oś dźwignią (6 mm).
  2. Wyciągnij oś.

Zamykanie

  1. Przełóż oś gwintem do przodu przez ramę i piastę.
  2. Dokręć w prawo sztywną oś dźwignią (6 mm).

Montaż sztywnej osi w tylnym kole

W kolejnym rozdziale dowiesz się, jak zamontować tylne koło.

  1. Nałóż smar na oś.
  2. Włóż tylne koło tak, dopasowując otwory piasty i haki.
  3. Wsuń sztywną oś po przeciwnej stronie napędu przez hak i przez piastę. Oś musi dotknąć gwintu po przeciwległej stronie.
  4. Dokręć oś ręcznie przekręcając dźwignię w prawo.
  5. Zdejmij dźwignię osi. Zdejmowana dźwignia osi
  6. Dokręć oś kluczem dynamometrycznym z końcówką imbusową 6 mm momentem 9-13,5 Nm.

Demontaż sztywnej osi w tylnym kole

W kolejnym rozdziale dowiesz się, jak zdemontować sztywną oś w tylnym kole.

  1. Przekręć dźwignię osi w lewo, aby poluzować sztywną oś.
    Rysunek 20. Obrót dźwigni osi
  2. Wyjmij sztywną oś w kierunku przeciwnym do napędu.
    Rysunek 21. Demontaż sztywnej osi
  3. Wyjmij tylne koło.

Montaż sztywnej osi w przednim kole

Przy montażu sztywnej osi przedniego koła należy przestrzegać poniższych instrukcji obsługi poszczególnych producentów amortyzatorów:

Demontaż sztywnej osi w przednim kole

Przy demontażu sztywnej osi przedniego koła należy przestrzegać poniższych instrukcji obsługi poszczególnych producentów amortyzatorów:

Konserwacja i pielęgnacja

Czyszczenie roweru

Potrzebne przybory

  • wąż z wodą
  • wiadro
  • delikatne mydło / zwykły, neutralny środek czyszczący
  • miękka szczotka
  • miękka szmatka z mikrofazy

Sposób postępowania

  1. Zwilż rower wodą z węża, a następnie oczyść go miękką szczotką i – jeśli to konieczne – wodą z mydłem, poruszając się od góry do dołu.
  2. Spłucz rower i wytrzyj go do sucha szmatką z mikrofazy.

Smarowanie łańcucha

Prawidłowe smarowanie zapewnia swobodny, cichy ruch łańcucha i wydłuża jego trwałość.

Łańcuch należy smarować regularnie, odpowiednio do stopnia zanieczyszczenia osadami brudu i oleju. Nie jest konieczne stosowanie specjalnych smarownic do łańcucha.

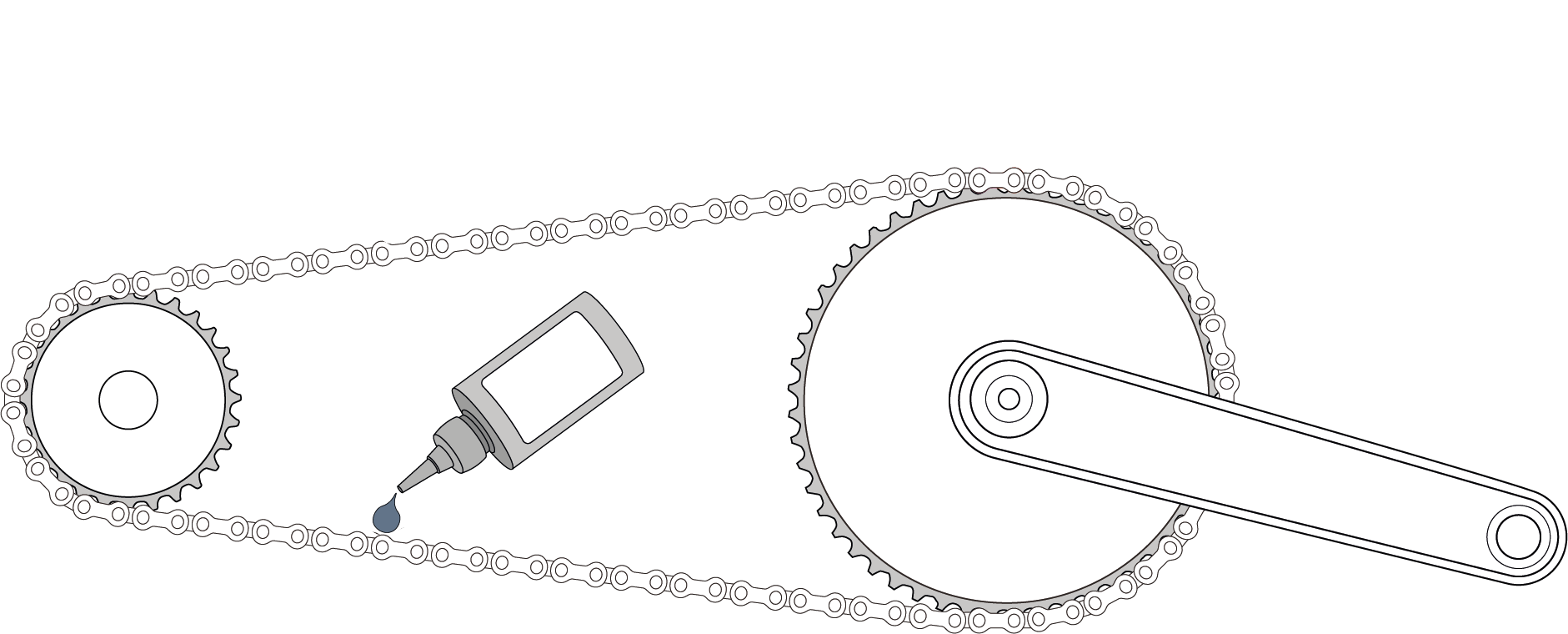

Rysunek 22. Smarowanie łańcucha

Potrzebne przybory

  • smar odpowiedni do łańcuchów rowerowych
  • szmatka

Sposób postępowania

  1. Upewnij się, że system elektryczny jest wyłączony.
  2. Unieś lekko tylne koło lub zwieś rower na stojaku serwisowym.
  3. Na możliwie dokładnie oczyszczone ogniwa łańcucha nanieś smar w dolnej jego połowie. W ten sposób unikniesz sytuacji kapania smaru na rurę dolną tylnego trójkąta lub koło.
  4. Przekręć pedały do przodu, nakładając przy tym po kropelce olej na wewnętrzną część łańcucha.
  5. Przekręć łańcuch o kilka obrotów.
  6. Odstaw rower na kilka minut, aby smar mógł wniknąć w łańcuch.
  7. Zetrzyj nadmiar smaru ścierką, aby podczas kolejnej jazdy nie rozbryzgiwał się, ani nie zbierał zanieczyszczeń.

Harmonogram konserwacji

Procesy konserwacji obejmują kompletną kontrolę wszystkich elementów.

Po pierwszej jeździe nowy rower należy dokładnie sprawdzić.

Po przejechaniu

  • od 100 do 300 km lub
  • od 5 do 10 godzin lub
  • po upływie od czterech do sześciu tygodni
  • a najpóźniej po upływie trzech miesięcy

należy zlecić pierwszy przegląd roweru dystrybutorowi MERIDA.

Podane przedziały czasu mają charakter orientacyjny, dla pokonywania od 1000 do 2000 km rocznie lub czasu jazdy od 50 do 100 godzin. Liczy się wcześniej spełniony warunek.

Jeżeli regularnie jeździsz po gorszych drogach, okresy serwisowe ulegają skróceniu, odpowiednio do trudniejszych warunków użytkowania.

Grupa elementówCzynność serwisowaOkres
Rama- Kontrola wzrokowa pod kątem pęknięć i uszkodzeńPrzed każdą jazdą
 - Sprawdź dokręcenie wszystkich śrubCo miesiąc
Łożyska sterów- Kontrola swobody ruchu i luzuCo pół roku
 - Czyszczenie i smarowanie łożyskCo pół roku
 - Wymiana zużytych łożyskWedług potrzeb
Część tylna- Kontrola wzrokowa luzu i zużyciaCo pół roku
 - Ostrożne czyszczenie i smarowanie łożyskCo pół roku
 - Wymiana zużytych łożyskWedług potrzeb
Zawieszenie (amortyzator przedni i tylny)- Czyszczenie i smarowanie uszczelekCo pół roku
 - Kontrola ciśnienia powietrza i ustawień amortyzacjiCo miesiąc
 - Amortyzator przedni i tylny, serwis olejowy (odpowiednio do producenta)Co pół roku
Koła i opony- Kontrola ciśnienia w oponach i w razie potrzeby dostosowaniePrzed każdą jazdą
 - Kontrola opon na przecięcia i zużycie profiluCo miesiąc
 - Kontrola naprężenia szprych i bicia kółCo pół roku
Sztywne osie- Kontrola dokręcenia osiCo miesiąc
 - Czyszczenie i lekkie smarowanie gwintuCo pół roku
Napęd (łańcuch, kaseta, zębatka przednia, przerzutka)- Czyszczenie i smarowanie łańcuchaPrzed każdą jazdą / wedle potrzeby
 - Regulacja przerzutkiCo pół roku
 - Kontrola zużycia łańcucha i w razie potrzeby wymianaCo pół roku
Łożyska wewnętrzne- Kontrola luzu i odgłosówCo pół roku
 - Demontaż, czyszczenie i smarowanie (łożyska wkręcane)Co roku
 - Łożyska wciskane: Wymiana przy zużyciuWedług potrzeb
Hamulce- Kontrola zużycia klocków i tarczCo miesiąc
 - Wymiana płynu hamulcowegoCo roku
Oświetlenie- Kontrola działania (przednia i tylna lampa)Co miesiąc

Czynności serwisowe możesz wykonać również samodzielnie, jeśli dysponujesz sprawnością manualną, odrobiną doświadczenia i odpowiednimi narzędziami, np. kluczem dynamometrycznym. Jeżeli kontrola wykaże wady, natychmiast podejmij działania.

Twój dystrybutor MERIDA fachowo wesprze Cię w przypadku pytań dotyczących wszystkich czynności serwisowych.

Regulacja rozmiaru tylnego koła za pomocą flipchip

Wiemy, że oba rozmiary tylnego koła (27,5” dla tylnego koła i 29” dla przedniego koła – Mullet) mają swoje wady i zalety. Dlatego opracowaliśmy system działający z oboma rozmiarami tylnego koła z wykorzystaniem prostego ustawienia, bez wpływu na ważne dane geometryczne, takie jak reach, stack i kąt.

Koła 29” są szybsze, mają lepsze właściwości przejezdne i są idealne dla wyższych osób. Tylne koło 27,5” i odpowiednio krótsza o 4 mm rura dolna tylnego trójkąta, czyli konfiguracja Mullet z kołem tylnym 27,5”, to popularniejsze rozwiązanie, wybaczające więcej błędów. Większy prześwit jest atutem zwłaszcza dla niższych rowerzystów w stromym terenie.

Zmiana rozmiaru tylnego koła

  1. Zdejmij tylne koło używając dźwigni do osi.
  2. Jeżeli to konieczne, zdemontuj amortyzator kluczem imbusowym 6 mm i 4 mm. Tak jest w przypadku modeli i rozmiarów ram, w których flipchip zakryty jest przez przedłużenie amortyzatora.
  3. Odkręć zewnętrzne śruby rury górnej tylnego trójkąta wykonując cztery obroty (A).


  4. Delikatnie uderz młotkiem w łby śrub (B), aby flipchip odłączył się od stożkowego osadzenia.
  5. Teraz całkowicie wykręć śruby.
  6. Lekko ściśnij tylny trójkąt, aby uzyskać dostęp do flipchipa.
  7. Usuń i przekręć oba flipchipy we wnętrzu wahacza.
  8. Linia na flipchipie musi być ustawiona do linii wskazującej pożądany rozmiar koła na wahaczu.


  9. Ponownie zamontuj śruby (A). Zwróć uwagę na to, aby ponownie założyć podkładki pomiędzy flipchipem a łożyskiem rury górnej tylnego trójkąta.
  10. Dokręć śruby (A) nadrukowanym momentem używając klucza dynamometrycznego.

Części zamienne

Części zamienne można zamówić za pośrednictwem dystrybutora MERIDA. Wymagane w tym celu numery katalogowe MERIDA można znaleźć na rysunkach złożeniowych.

Akcesoria

Long Fender

Do Twojego roweru można dołożyć dłuższy błotnik (Long Fender).

Rysunek 23. Long Fender widok z przodu

Montaż różnych błotników

Twój rower można wyposażyć w dwa różne błotniki. Krótki błotnik chroni amortyzator, rurę podsiodłową i łożyska przed zabrudzeniem i uderzeniem kamieni. Zalecamy pozostawienie krótkiego błotnika zawsze na miejscu. Jego dodatkową funkcją jest przytrzymywanie na swoim miejscu osłony rury dolnej tylnego trójkąta.

Rysunek 24. Long Fender widok z boku

Jeśli jeździsz po zabłoconych trailach, możesz zamontować dodatkowy, długi błotnik. Jest on uzupełnieniem dla błotnika krótkiego i zapewnia znacznie lepszą osłonę przed błotem i wodą.

Montaż Long Fender

  1. Wyjmij tylne koło.
  2. Zamocuj długi błotnik do rur górnych tylnego trójkąta.
  3. Przełóż długie śruby (A) przez mostek rur górnych tylnego trójkąta ramy i dokręć długie śruby (A) momentem 4 Nm.
    Rysunek 25. Montaż Long Fender

  4. Wkręć krótkie śruby (B) po wewnętrznej stronie rur górnych tylnego trójkąta i dokręć trzpienie momentem maks. 2 Nm. Zalecamy zastosowanie nieco średnio mocnego płynu do zabezpieczania śrub.
  5. Ponownie załóż tylne koło i sprawdź, czy jest wystarczająco miejsca, by się swobodnie obracało.

Tube Base Mount

W przypadku ramy karbonowej eONE-SIXTY SL Tube Base Plate znajduje się na przednim mocowaniu amortyzatora.

Numer produktu to: A2161000217

Rysunek 26. Tube Base Mount eONE-SIXTY SL

Przy mocowaniu wszystkich dętek zalecamy przełożenie taśmy w następujący sposób:

Rysunek 27. Taśma do mocowania dętki

Możesz jednak też założyć MERIDA TRAIL MOUNT, który pomieści zapasowy hak UDH, dwa naboje CO₂ po 16 g lub pompkę i dętkę.

Rysunek 28. MERIDA TRAIL MOUNT

V-Mount ze zintegrowanym multitoolem

Twój rower ma skrzynkę narzędziową i multitool pod siodełkiem. V-MOUNT umożliwia montaż skrzynki narzędziowej i multitoola pod siodełkiem.

Multitool MERIDA 12-w-1

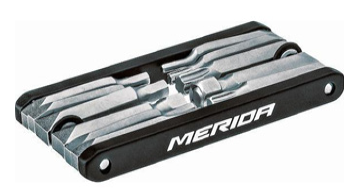

Rysunek 29. Multitool

Skrzynka Multitool V-Mount do instalacji pod siodełkiem

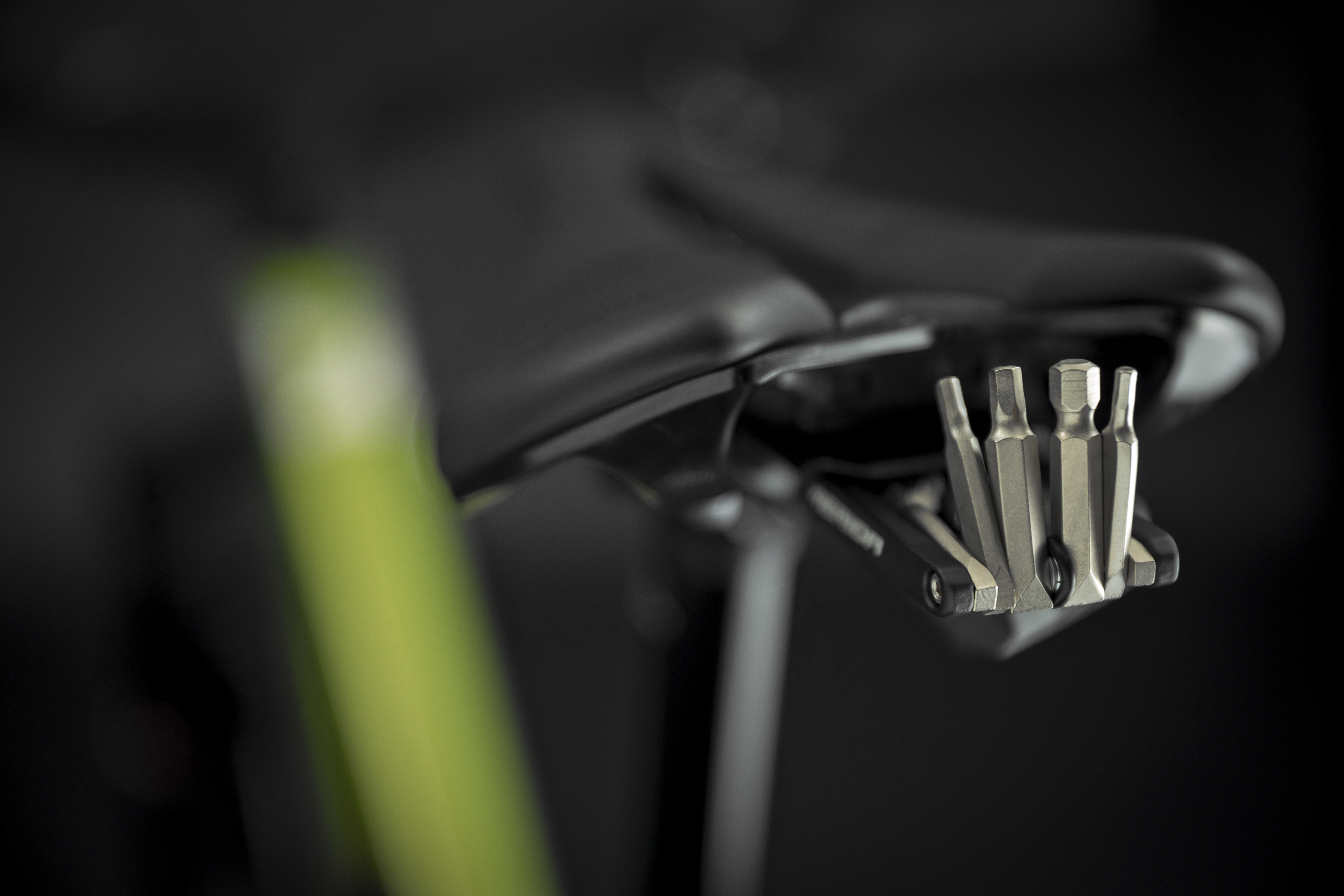

Rysunek 30. Multitool na siodełku

Multitool zawiera następujące narzędzia:

  • Klucz sześciokątny: 2/2,5/3/4/5/6/8 mm
  • Śrubokręt: +/-
  • Torx: T10/T25/T30

Aby użyć multitoola, otwórz klapkę skrzynki narzędziowej i wyciągnij go. Aby ponownie go schować, po prostu wsuń go z powrotem do skrzynki narzędziowej i zamknij klapkę.

Aby zdjąć całą skrzynkę narzędziową z siodełka, wyciągnij narzędzie ze skrzynki i odłącz klapkę poprzez wyciągnięcie skrzynki. Odkręć skrzynkę od V-MOUNT kluczem imbusowym 3 mm.

Range Extender

Do Twojego roweru można dołączyć BOSCH PowerMore 250 Range Extenderem, aby zwiększyć pojemność akumulatora.

Pasującym kablem jest Bosch Power More Kabel 100 mm dołączony do uchwytu akumulatora.

Do montażu potrzebny jest uchwyt akumulatora BOSCH PowerMore oraz przewód Range Extender.

Rysunek 31. Range Extender

Uchwyt bidonu

Rozmiar bidonu0,7 l
Położenie bidonuNa rurze dolnej
Zintegrowany uchwyt FIDLOCKNie

Specyfikacje techniczne

Maksymalna długość widelca i elementów dystansowych

Maksymalna długość widelca, zmierzona od osi do korony wynosi 581 mm. Odpowiada to wymiarom popularnych amortyzatorów przednich o skoku 170 mm.

Maksymalnie wolno montować elementy dystansowe rury sterowej 30 mm.

Dane techniczne ramy

 eONE-SIXTY SL
max. wheelsize29x2.4" or 27.5x2.6 rear
max. chainring size36 T
max. chainring size - Shimano Di2
max. chainring size - Shimano mechanical
max. chainring size - SRAM eTAP AXS
Chainline55 mm
max. small sprocket
Maximum fork length581 mm
Headset upperAcros Merida ICR Wireport IS52
Headset lower Rotation120°
Headset lowerZS66
Internal cable routing through WireportYes
internal cable routing shiftingYes
internal cable routing brakeYes
internal shock remote
internal cable routing seat post remoteYes
external shifting
external brake
Di2 shifting readyYes
Di2 shifting only
internal front lightYes
internal rear light
Brake Type Reardisc brake on chain stay
Brake mounting and standard RearPost Mount 200 mm rear brake
max. rear brake rotor size220 mm
Brake Type FrontDepends on the fork specification
Brake mounting and standard FrontDepends on the fork specification
max. front brake rotor sizeDepends on the fork specification
Bottom bracket standard
Seatpost diameter34.9 mm
Rear axle standardThru axle 12x148 mm
Rear axle dimensions178.5 mm, M12xP1.0, 13.5 mm Thread length, Axle height 8.5 mm
Front axle standard-
Front derailleur standard
Front derailleur cable pull
ISCG05-Mount via adapter
bottle cage mount (position/bottle size)Downtube: range extender or 0,75 l
bottle cage mount w adapter (position/bottle size)
tool mount 39mm (position)
Kickstand mount
carrier mount frame
fender mount frameMerida Long Fender
fender mount fork
frame lock
carrier mount fork
front light mount on crown
fork bottle cage mount 64mm
Sattelite interface
Battery interfaceBosch BES3 400 Wh integrated
Range extender interfaceOn downtube
Charging port interfaceBosch
Motor interfaceBosch unfied frame interface V2
Speedsensor mountBosch speed sensor with Bosch holder
frame weight (size M, +/- 3%) 2928 g
fork weight (+/- 3%)
RD hangerSram UDH

Regulacja amortyzatora

Kolejny rozdział zawiera specyfikacje techniczną regulacji amortyzatora eONE-SIXTY SL:

Długość amortyzatora230 mm
Skok amortyzatora60 mm
Zatwierdzenie Coil ShockNr
Shock Hardware przód30 × 10 mm
Shock Hardware tył30 × 8 mm
Regulacja Rock Shox Super Deluxe UltimateLinear XL 4S2 R25 C37
Regulacja Fox Float X FactoryCS40 RL50 BL40 LMM 0.7
Regulacja Marzocchi Bomber AirCS10 RL50 BVC015 0.6

Rysunek złożeniowy

Rysunek złożeniowy eONE-SIXTY SL

Rysunek 32. Rysunek złożeniowy

Recykling i utylizacja

Nie utylizuj roweru ani jego elementów razem z odpadami komunalnymi!

Produkt oznakowany jest zgodnie z dyrektywą europejską 2012/19/UE Parlamentu Europejskiego i Rady dotyczącą zużytych urządzeń elektrycznych i elektronicznych. Tak zwana dyrektywa WEEE określa ramy dla przyjmowania i utylizacji zużytych urządzeń na terenie całej UE. W ramach tej dyrektywy określane są działania w zakresie ochrony środowiska i zdrowia mające na celu wyeliminowanie lub ograniczenie szkodliwych oddziaływań zużytych urządzeń elektrycznych lub elektronicznych.

Symbol przekreślonego kosza na śmieci na częściach elektrycznych i elektronicznych, na opakowaniu lub na dołączonych dokumentach oznacza, że produkt lub jego części nie mogą być wyrzucane wraz z odpadami komunalnymi, a naruszenie tego zakazu zagrożone jest grzywną.

Przed planowaną utylizacją skontaktuj się z producentem lub dystrybutorem, by uzyskać więcej informacji o systemie zbiórki i odbioru zużytych urządzeń elektrycznych i elektronicznych.

Zgodnie z dyrektywą europejską nr 2006/66/WE – ustawa o utylizacji akumulatorów – uszkodzone lub zużyte akumulator / baterie należy zbierać osobno, oddając je do ekologicznego recyklingu.

Użytkownik jest odpowiedzialny za dostarczenie zużytego produktu do prawidłowej utylizacji i recyklingu. Dzięki zgodnej z regulacjami utylizacji zużytych urządzeń, środowisko i zdrowie innych ludzi chronione jest przed potencjalnymi negatywnymi konsekwencjami. Recykling materiałów pozwala ograniczyć wykorzystanie surowców.

Uwaga:Recykling i utylizacja!

Jeżeli musisz zutylizować swój rower lub jego części, zawsze najpierw skontaktuj się z dystrybutorem MERIDA. Utylizację akumulatora / baterii przeprowadza się zgodnie z ustawą o utylizacji akumulatorów. Twój dystrybutor MERIDA jest zobowiązany przyjąć Twój stary akumulator / Twoją baterię i prawidłowo ją zutylizować.

Deklaracja zgodności

Rysunek 33. Deklaracja zgodności

Karty charakterystyki akumulatora
