Za użytkowanie niezgodnie z przeznaczeniem uważa się zastosowanie poza kategorią przypisaną do roweru zgodnie z klasyfikacją użytkową rowerów wynikającą z DIN EN 17406.

Ponadto za użytkowanie niezgodnie z przeznaczeniem uznaje się:

• wymianę, zastosowanie i montaż nieatestowanych elementów
• montaż silnika spalinowego lub elektrycznego
• wszelką naprawę części karbonowych
• modyfikacje mechanicznie istniejących elementów (szlifowanie, piłowanie, wiercenie itp.).
• usuwanie osprzętu bezpieczeństwa, np. reflektorów) lub uchwytów
• zwiększanie mocy (tuning)

Twój MERIDA eFLOAT HD może być używany z przyczepką do transportu towarów lub dzieci do 27 kg.

W specjalnych przyczepkach dla dzieci, ciągniętych za rowerem, może jechać maksymalnie dwójka dzieci.

Korzystając z przyczepki należy przestrzegać poniższych zasad:

• Przyczepka i jej faktyczna masa wraz z ładunkiem wliczana jest do dopuszczalnej masy całkowitej.
• Sprzęg przyczepki może być zamontowany wyłącznie na tylnej osi lub na specjalnych uchwytach na hakach trójkąta.
• Niedozwolone jest mocowanie sprzęgu przyczepki do rur ramy, rur trójkąta tylnego lub sztycy.
• Jeżeli przy mocowaniu sprzęgu przyczepki konieczna jest wymiana oryginalnej sztywnej osi albo zaciśnięcie na oryginalnej osi adaptera, należy zadbać o całkowite zakrycie gwintu osi i gwintu nakrętki osi.
• Osie zastępcze muszą być zgodne ze specyfikacją techniczną Specyfikacja techniczna oryginalnej osi MERIDA (szerokość zacisku, skok i długość gwintu, materiał i średnica).
• W przypadku zakrycia elementów oświetlenia przez przyczepkę, należy umieścić je w widocznym miejscu na przyczepce. Podczas jazdy w nocy zamontuj lampkę na akumulator / baterię z tyłu przyczepki.
• Przestrzegaj podanej przez producenta przyczepki prędkości maksymalnej. Przestrzegaj instrukcji producenta przyczepki.
• Transport osób dozwolony jest wyłącznie w przyczepkach przeznaczonych do tego celu.

Wytyczne dla wymiany części ze wspomaganiem pedałowania do 25 km/h

* Informacja o kategorii 3: Zatwierdzenie przez producenta części dozwolone jest tylko wtedy, gdy część została wcześniej odpowiednio przetestowana w kontekście swojego przeznaczenia, zgodnie z odpowiednimi normami oraz gdy przeprowadzono analizę ryzyka.

Twój MERIDA eFLOAT HD został wyprodukowany bardzo starannie, a dystrybutor MERIDA dokładnie go złożył i przygotował do jazdy.

Krótki czas

Jeśli w trakcie sezonu regularnie poddajesz konserwacji swój rower MERIDA eFLOAT HD, nie musisz wykonywać żadnych specjalnych czynności.

Przechowuj eFLOAT HD w suchym miejscu z dobrą wentylacją.

Dłuższy czas

Przy dłuższym przestoju z dętek stopniowo uchodzi powietrze. Jeżeli eFLOAT HD przez dłuższy czas stoi na kołach bez powietrza, może dojść do uszkodzenia opon. Dlatego lepiej zawiesić koła lub cały eFLOAT HD lub regularnie kontrolować ciśnienie powietrza w kołach.

Oczyść swój eFLOAT HD i zabezpiecz go przed korozją. U dystrybutora MERIDA znajdziesz odpowiednie środki do pielęgnacji.

Wyjmij akumulator z eFLOAT HD. W idealnych warunkach akumulator przechowywany jest naładowany w 30%, w temperaturach od 0 °C do 20 °C w suchym otoczeniu. Do przechowywania najlepiej nadaje się pomieszczenie z dobrą wentylacją, z czujnikiem dymu, z dala od źródeł ciepła lub łatwopalnych materiałów.

Aby zapewnić bezpieczeństwo użytkowania Twojego MERIDA eFLOAT HD, połączenia śrubowe elementów muszą być starannie dokręcone. Należy to kontrolować zarówno przed pierwszą jazdą, jak i regularnie w późniejszym okresie.

Skorzystaj w tym celu z klucza dynamometrycznego, który umożliwia ustawienie prawidłowego momentu dokręcania. Dochodź co pół niutonometra do wymaganego maksymalnego momentu dokręcania, za każdym razem sprawdzając stabilność osadzenia elementu. Nie przekraczaj przy tym podanego przez producenta maksymalnego momentu dokręcania śrub.

Przy częściach, dla których nie ma danych, zacznij od 2 Nm.

Wszystkie informacje o systemie elektrycznym znajdziesz na stronie: (www.bosch-ebike.com)

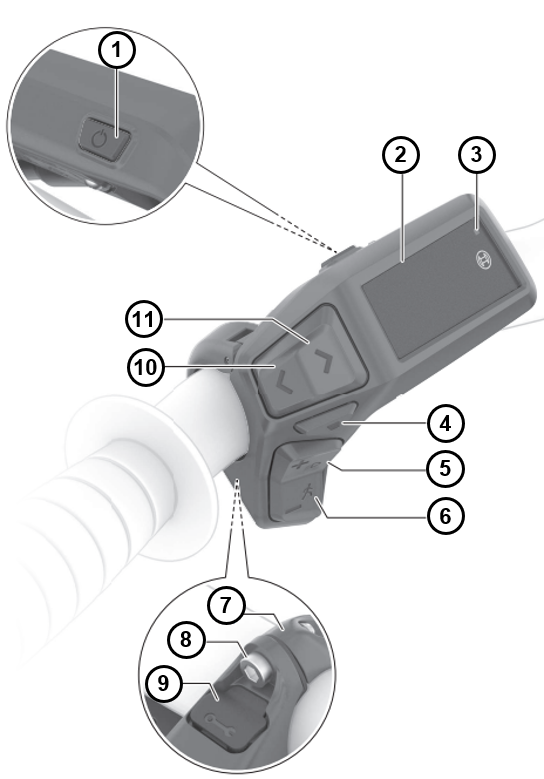

Opcja 1: moduł obsługi Purion 200

Moduł obsługi Purion 200 jest przewidywany do sterowania Twoim e-bikiem i opcjonalnie do sterowania dodatkowym komputerem dla inteligentnych systemów.

Rysunek 2. moduł obsługi Purion 200

Poz.	Element obsługowy
1	Przycisk wł./wył.
2	Wyświetlacz
3	Czujnik światła otoczenia
4	Przycisk wyboru
5	Przycisk zwiększania stopnia wspomagania +/ oświetlenie roweru
6	Przycisk zmniejszania stopnia wspomagania -/ wspomaganie pchania
7	Uchwyt
8	Śruba mocująca
9	Złącze diagnostyczne (tylko do celów konserwacji)
10	Przewiń w lewo
11	Przewiń w prawo

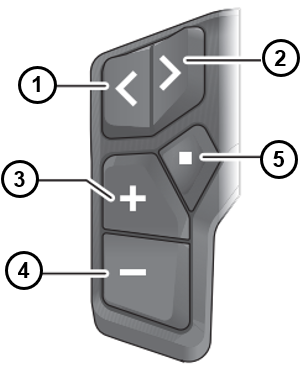

Obsługa Purion 200 za pomocą 5-przyciskowego modułu obsługi

Rysunek 3. Obsługa Purion 200 za pomocą 5-przyciskowego modułu obsługi

Poz.	Element obsługowy
1	Przewiń w lewo
2	Przewiń w prawo
3	Zwiększ poziom wsparcia / przewiń w górę
4	Zmniejsz poziom wsparcia / przewiń w dół
5	Krótkie naciśnięcie: Przycisk wyboru / otwórz menu ustawień na ekranie stanu / zatwierdzenie kodów błędów Długie naciśnięcie (>1 s): Otwórz szybkie menu (przed każdym ekranem poza ekranem stanu)

Opcja 2: Komputer Kiox 500

Komputer Kiox 500 jest zaprojektowany do wyświetlania danych jazdy na Twoim e-bike'u w ramach generacji inteligentnych systemów. Aby móc korzystać z komputera Kiox 200/Kiox 500 w pełnym zakresie, potrzebny jest kompatybilny smartfon z aplikacją eBike Flow.

Rysunek 4. Komputer Kiox 500

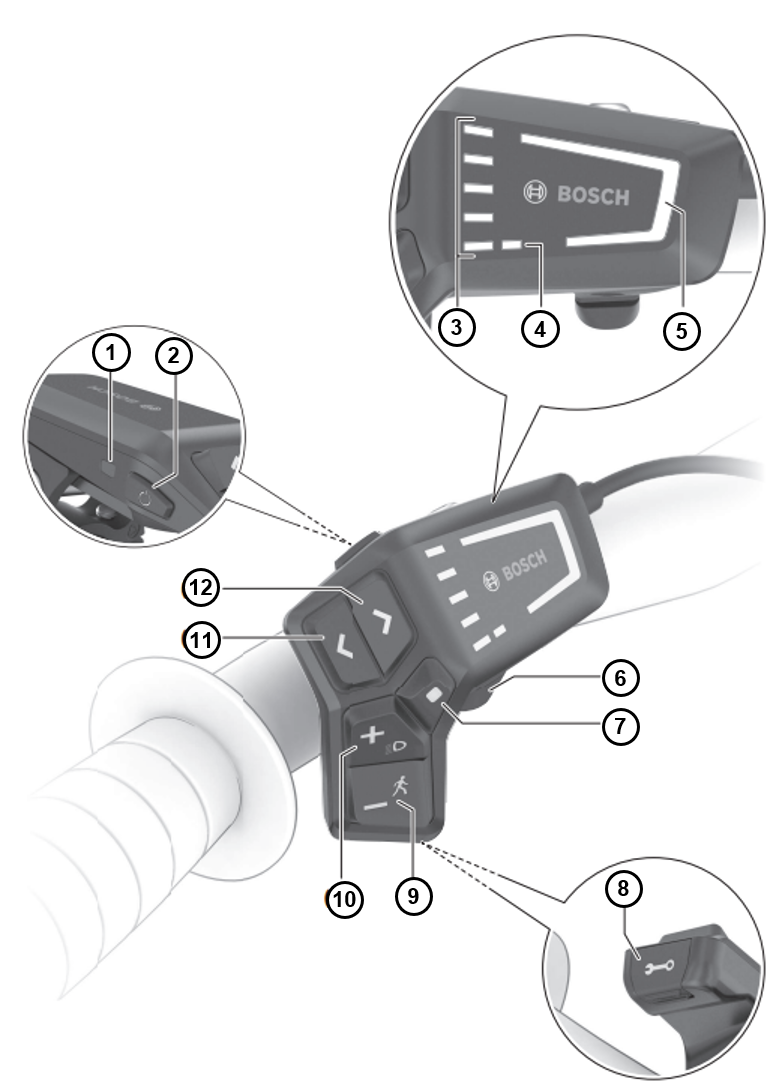

Obsługa przez zdalną LED Remote

Rysunek 5. Obsługa LED Remote

Poz.	Element obsługowy
1	Czujnik światła otoczenia
2	Przycisk wł./wył.
3	Wskaźnik stanu naładowania akumulatora e-bike
4	LED ABS (opcja)
5	LED trybu jazdy
6	Uchwyt
7	Przycisk wyboru
8	Złącze diagnostyczne (tylko do celów konserwacji)
9	Przycisk zmniejszania stopnia wspomagania -/ wspomaganie pchania
10	Przycisk zwiększania stopnia wspomagania +/ oświetlenie roweru
11	Przycisk zmniejszania jasności / przewijanie w tył
12	Przycisk zwiększania jasności / przewijanie w przód

Sposób postępowania

1. Obróć dźwignię na dolnej rurze w prawo do pozycji pionowej, aby otworzyć zamknięcie osłony akumulatora.



2. Wyjmij osłonę akumulatora.



3. Przekręć kluczyk w zamku w prawo. Akumulator opada do zabezpieczonej pozycji.



4. Obejmij akumulator dłonią.
5. Drugą dłonią naciśnij dźwignię zabezpieczającą na górnym uchwycie akumulatora.
6. Ostrożnie wyjmij akumulator w dół.




W rowerach z prostą standardową górną rurą ramy, kiedy stoisz nad rowerem, powinien być zachowany odstęp pomiędzy Tobą a rurą górną co najmniej 25 mm.

Ustaw wysokość kierownicy do siodełka, a odległość pomiędzy siodełkiem a kierownicą zadecyduje o nachyleniu pleców. Niższa kierownica oznacza bardziej sportową pozycję i przenosi ciężar w większym stopniu na przednie koło.

Mostek wykonany jest w systemie Ahead, umożliwiający zmianę wysokości kierownicy

Mostki do systemów bezgwintowych – systemy Ahead®

W przypadku rowerów MERIDA z łożyskiem w systemie Ahead za pomocą mostka ustawia się wstępne mocowanie łożysk. Przy zmianie pozycji mostka trzeba ponownie skalibrować luz łożyska.

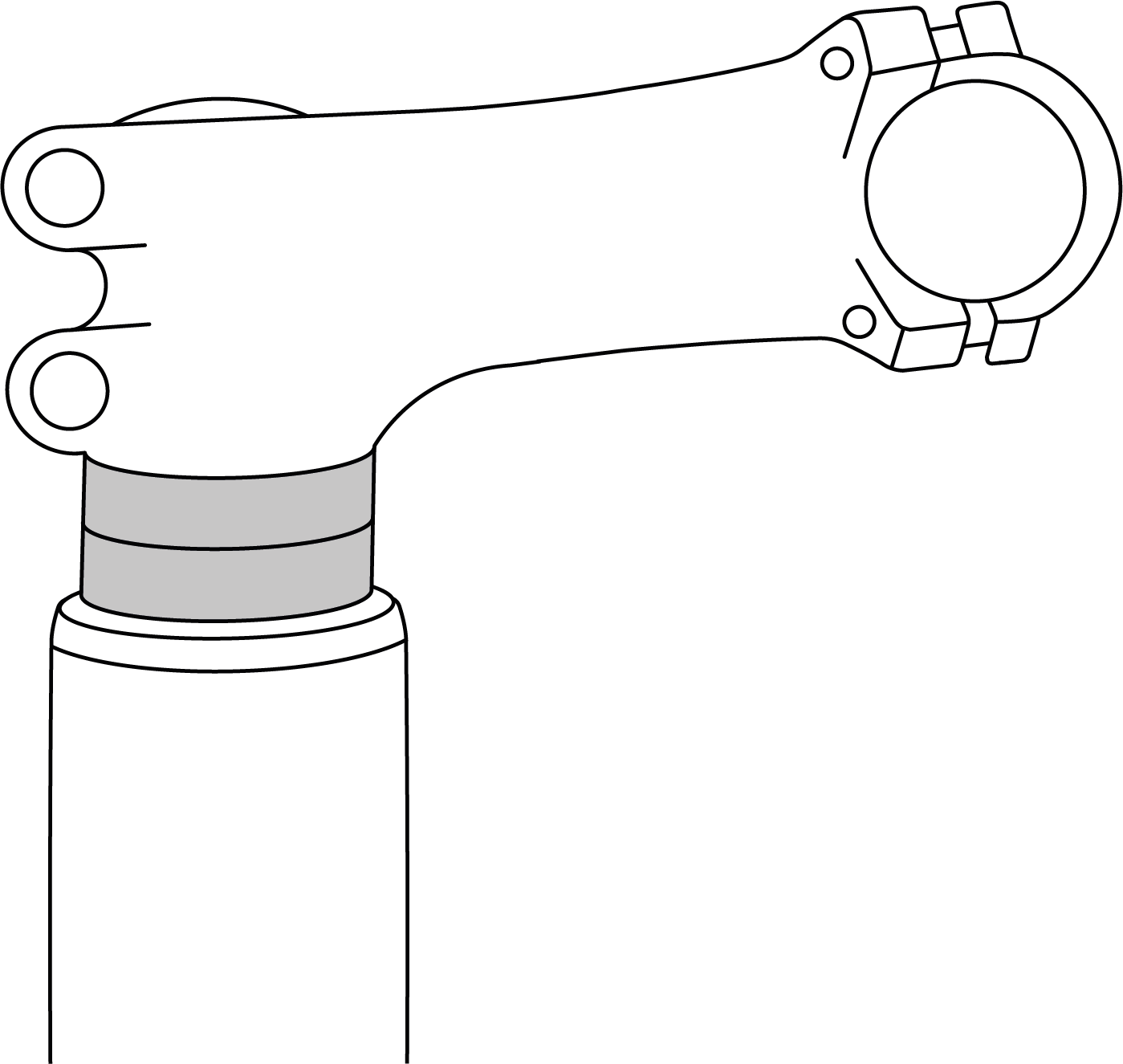

Rysunek 6. Mostki do systemów bezgwintowych – systemy Ahead

Wysokość można regulować w ograniczonym zakresie przesuwając pierścienie pośrednie (spacer) lub przekręcając mostek w tzw. modelach flip flop.

Średnica i szerokość oryginalnych kół i opon zostały dobrane w taki sposób, że pomiędzy obracającym się kołem wraz z oponą a ramą, widelcem i innymi komponentami zapewniona jest odpowiednia odległość. Wszelkie zmiany w kołach lub oponach mogą wpływać na swobodę ich ruchu. Opony oznakowane jako tego samego rozmiaru mogą mieć różną szerokość kiedy są założone, napompowane i zamontowane na rowerze. Sprawdź swobodę ruchu opon zawsze przy montażu i po całkowitym napompowaniu opon, nawet jeśli zastępcze opony mają taki sam rozmiar, jak te wymieniane.

Odległość pomiędzy prawidłowo napompowaną oponą i poszczególnymi elementami roweru powinna wynosić co najmniej 6 mm. Zawsze zachowuj dostateczną odległość pomiędzy obracającą się obręczą wraz z oponą i ramą, widelcem i innymi komponentami. Regularnie sprawdzaj ramę i widelec pod kątem uszkodzeń, a strefę wokół koła na ewentualną obecność ciał obcych lub innych przedmiotów.

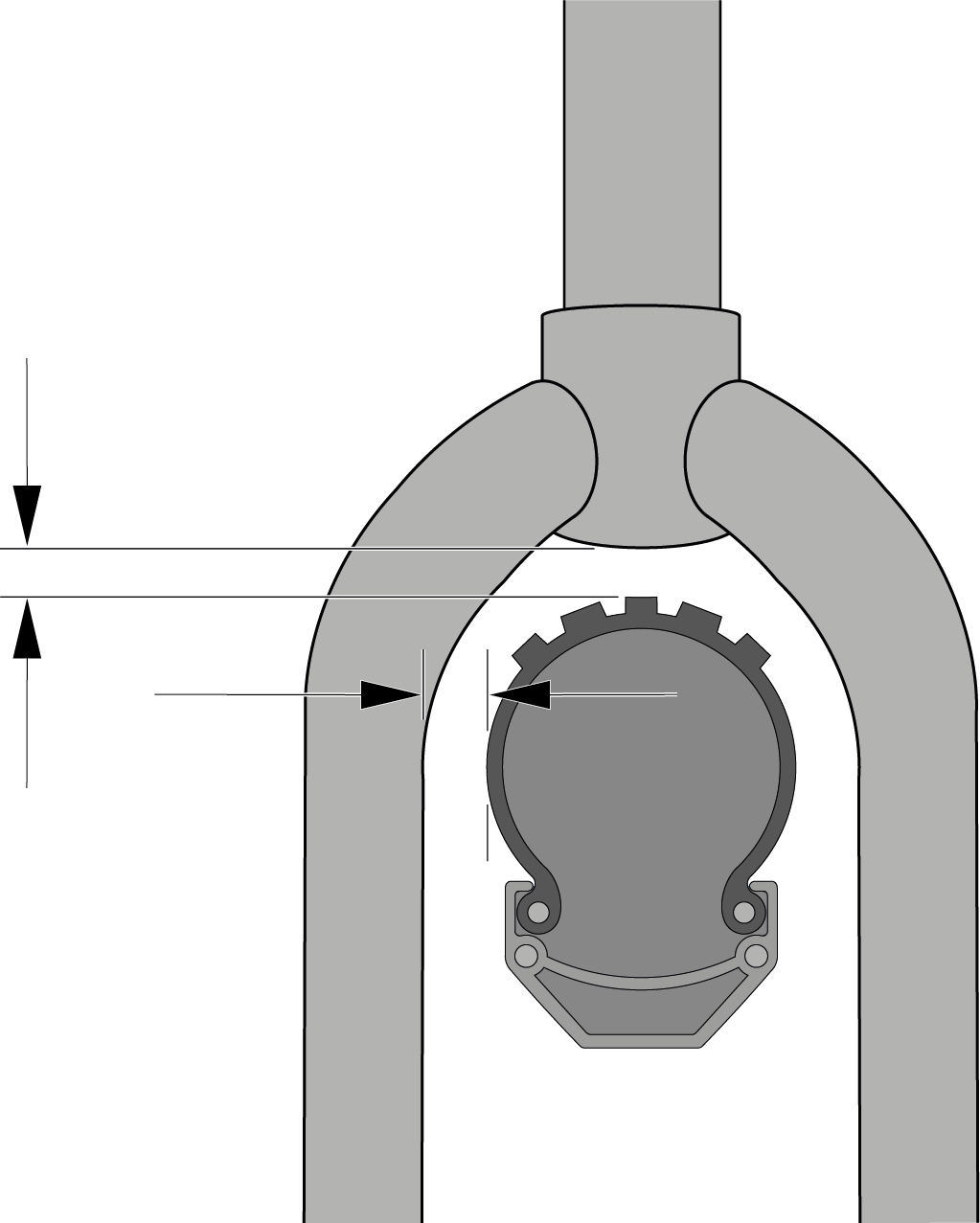

Rysunek 7. Swoboda ruchu koła przedniego

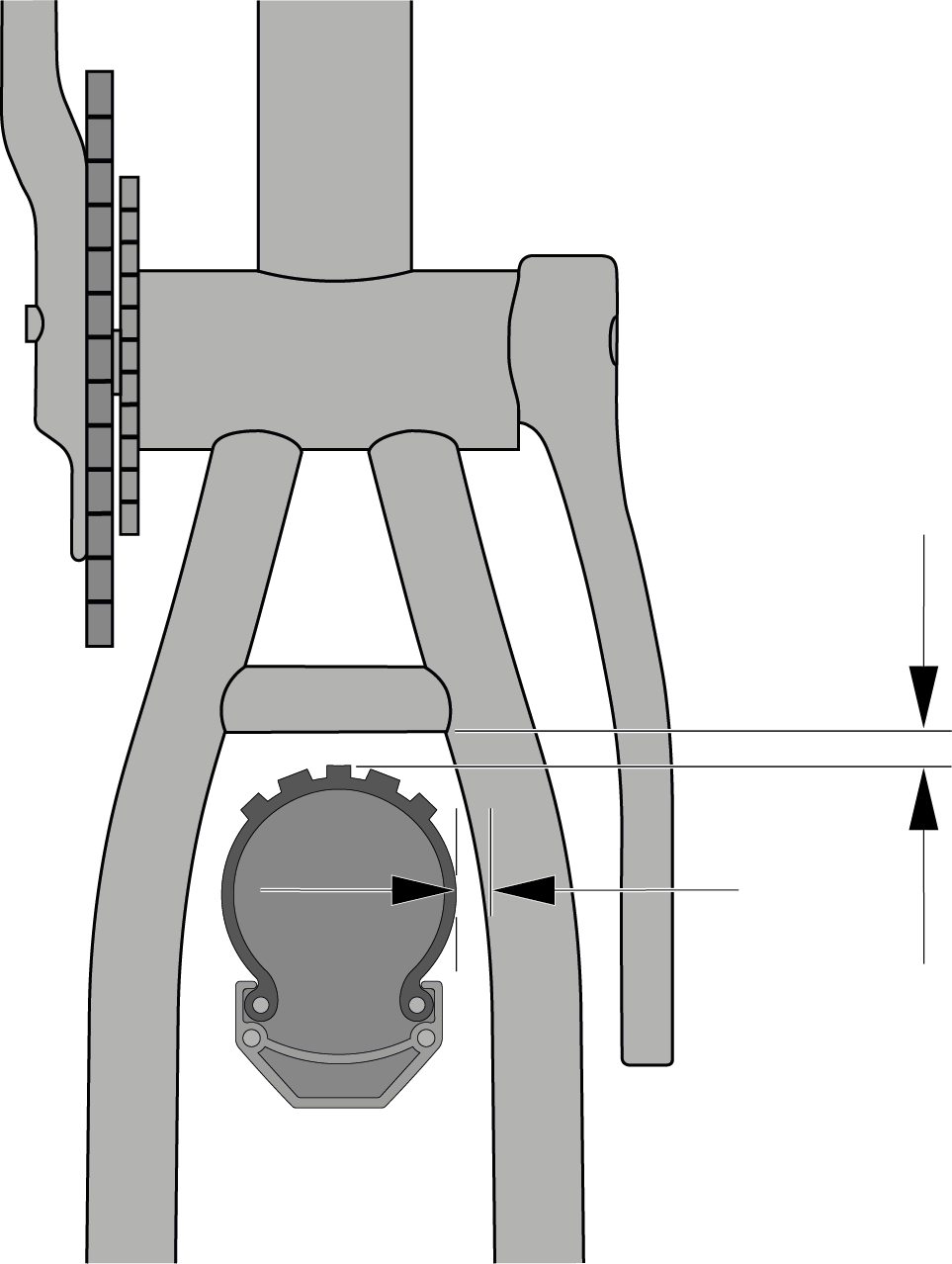

Rysunek 8. Swoboda ruchu koła tylnego

Przy jeździe rowerem opony nie mogą dotykać widelców, ramy ani innych komponentów, kiedy element sprężysty jest całkowicie ściśnięty, albo koła odkształcają się w wyniku działania siły bocznej. W przypadku widelca z amortyzatorem opona, nawet przy całkowitym ściśnięciu amortyzatora, musi mieć minimalną odległość od korony.

Nowe hamulce tarczowe wymagają dotarcia. Docieranie pozwala zapewnić stałą, wysoką siłę hamowania oraz ciche hamowanie w większości warunków.

1. Usiądź na siodełku i na płaskim odcinku rozpędź rower do umiarkowanej prędkości.
2. Naciśnij mocno klamkę hamulca do osiągnięcia prędkości krokowej. Powtórz ten proces dwadzieścia razy.
3. Przyspiesz do wyższej prędkości i wyhamuj rower do prędkości krokowej. Powtórz ten proces dziesięć razy.
4. Schłodź hamulce przed kontynuacją jazdy.
5. Skontaktuj się z dystrybutorem MERIDA jeśli siła hamowania Twoich hamulców słabnie albo punkt hamowania staje się nieprecyzyjny.

Rower wyposażony jest w sztywne osie, zapewniające odpowiednią sztywność amortyzatorów.

Rysunek 9. Dźwignia do osi

EAN: 4057094024029

Pedały mają odpowiednio gwint lewy albo prawy. Pedał oznaczony jest literą „R” albo „L” po stronie montażowej

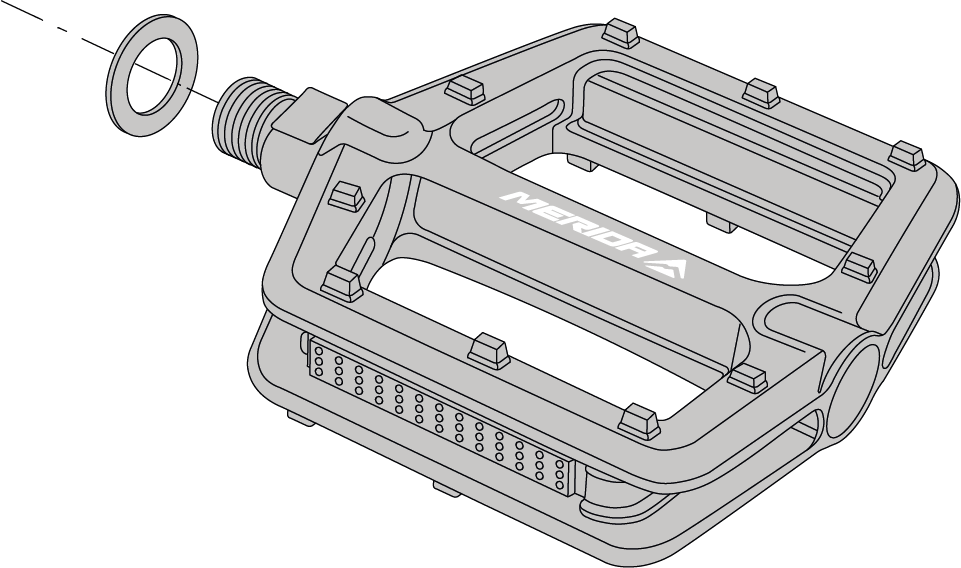

1. Wetknij objęte dostawą podkładki na obie osie pedałów.
   Rysunek 10. Pedał z podkładką


2. Wkręć lewy pedał w lewo w gwint lewego ramienia korby.
3. Dokręć pedał momentem 35 Nm.

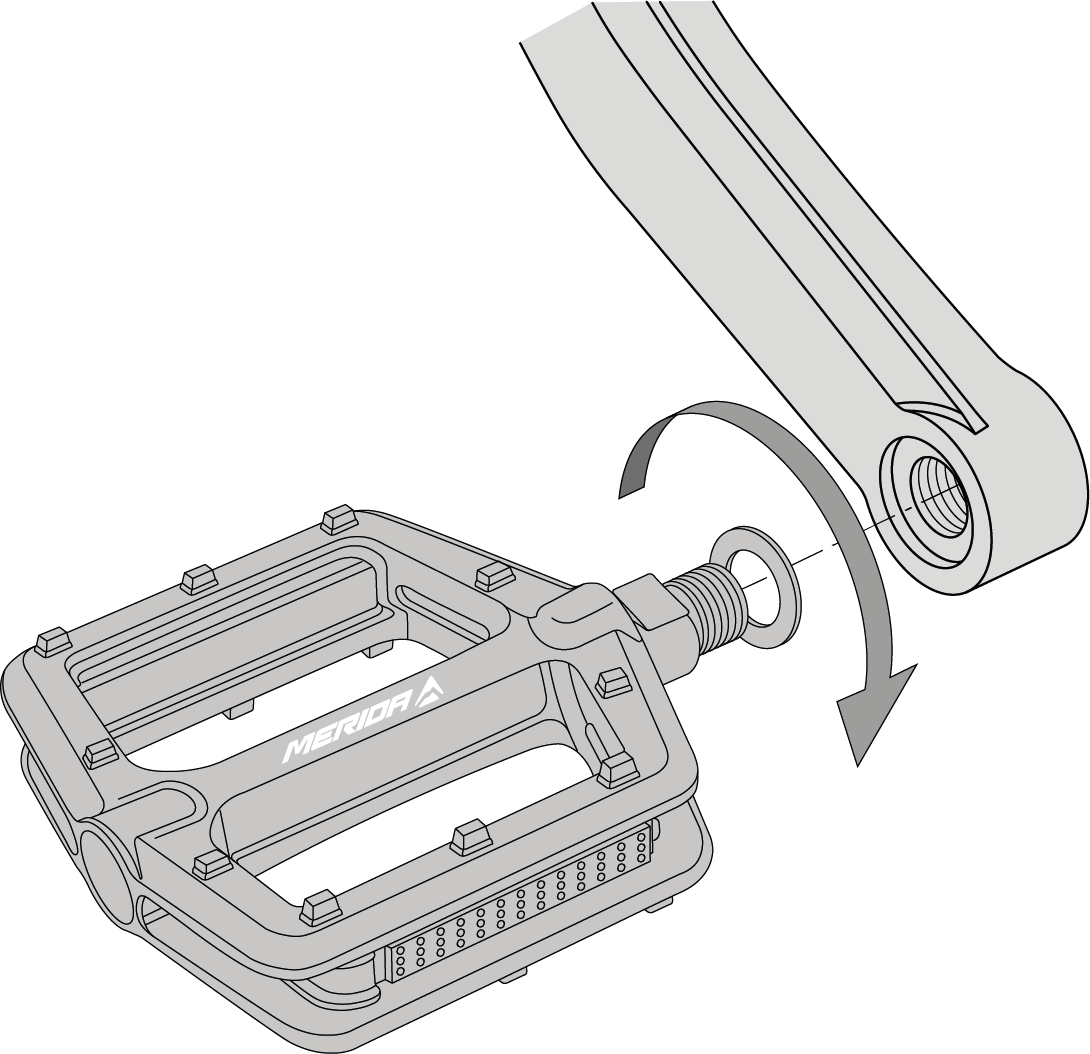

   Rysunek 11. Pedał lewy


4. Wkręć prawy pedał w prawo w gwint prawego ramienia korby.
5. Dokręć pedał momentem 35 Nm.

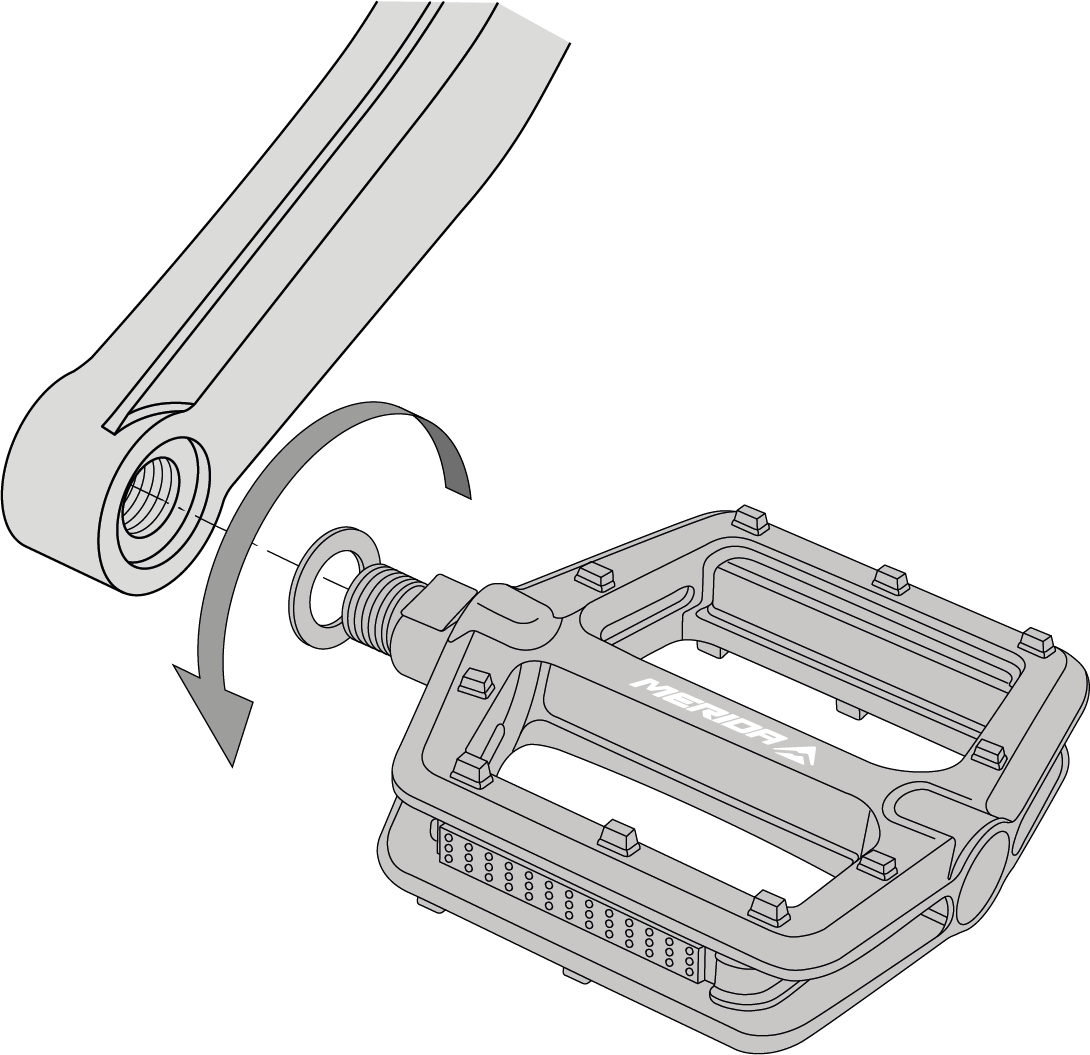

   Rysunek 12. Pedał prawy



1. Skontroluj wszystkie śruby pod kątem dokręcenia, prawidłowego podłączenia i prawidłowego zamknięcia.
2. Skontroluj zaciski, sztywne osie, połączenia śrubowe przedniego i tylnego koła i inne elementy.
3. Skontroluj połączenia wtykowe akumulatora, moduł obsługi oraz wyświetlacz oraz napęd.
4. Skontroluj uchwyt i blokadę akumulatora.

Opuść rower z niewielkiej wysokości na ziemię. Sprawdź ewentualne odgłosy grzechotania. W razie potrzeby sprawdź łożyska, połączenia śrubowe i prawidłowe osadzenie akumulatora.

Wykonaj próbę hamowania:

1. Wykonaj próbę hamowania po zatrzymaniu, dociągając silnie klamki hamulca do kierownicy, działając pełną siłą hamowania.
2. Sprawdź, czy hamulec przedniego koła działa prawidłowo. W tym celu rusz rowerem z małą prędkością i zaciągnij hamulec przedni. Rower powinien natychmiast się zatrzymać.
3. Powtórz ten proces również z hamulcem tylnym.

Nacisk musi być natychmiast stabilny. Jeżeli stabilny nacisk można wyczuć dopiero po kilkukrotnym naciśnięciu klamki hamulca, powinieneś natychmiast zlecić kontrolę dystrybutorowi MERIDA.

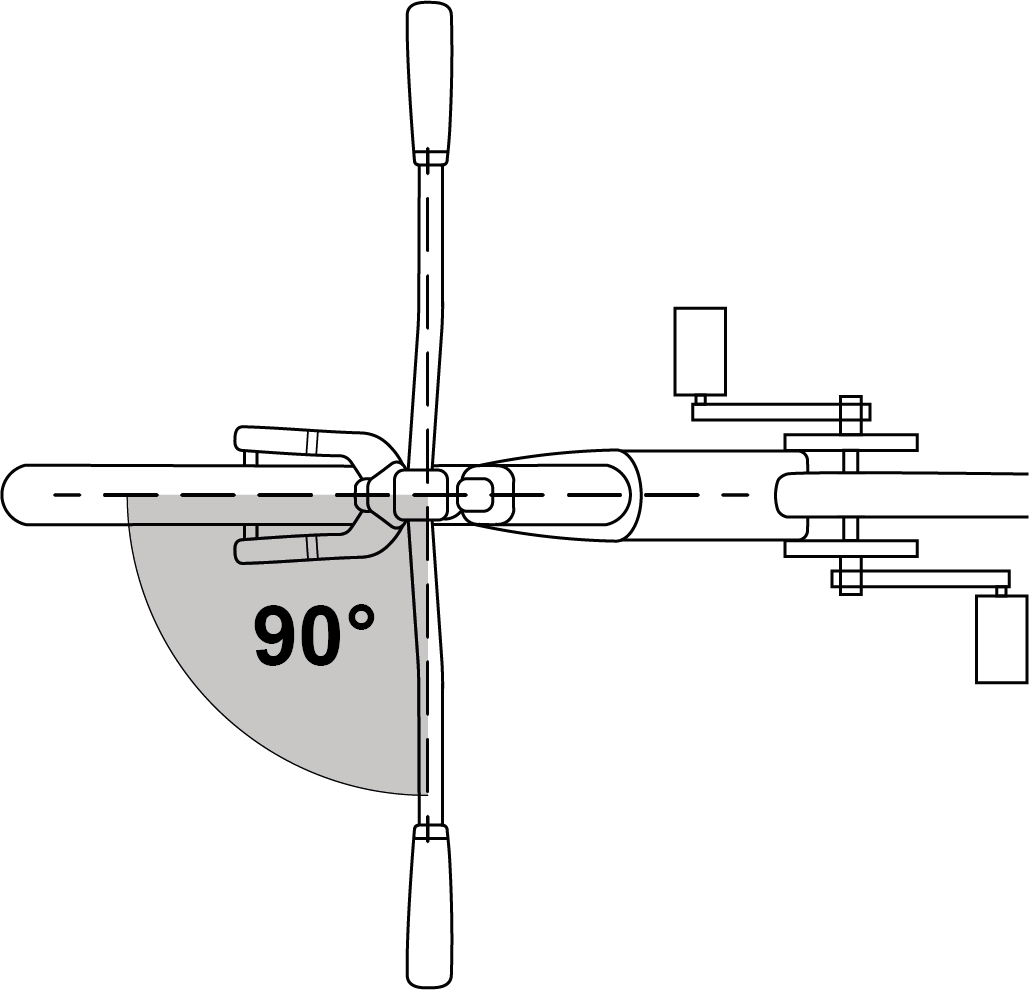

Rysunek 13. Kąt kierownicy

1. Upewnij się, że kierownica ustawiona jest pod kątem 90 stopni do przedniego koła.
2. Sprawdź stabilne osadzenie kierownicy, aby nie przekręciła się podczas jazdy, co mogłoby skutkować upadkiem.
3. Upewnij się, że przy skręcaniu kierownicą nie są zaciągane linki ani że nie można o nie zahaczyć.
4. Zwróć uwagę na stabilne osadzenie i dobry stan chwytów. Jeżeli chwyty są luźne albo wykazują przecięcia, pęknięcia lub zużycia, wymień chwyty lub zleć ich wymianę dystrybutorowi MERIDA.
5. Upewnij się, że końce kierownicy i ewentualne nakładki zamknięte są korkami. Jeżeli korki kierownicy są uszkodzone, wymień je.
6. W przypadku kierownic z rogami na końcach upewnij się, że rogi zamontowane są zgodnie z instrukcją producenta i zaciśnięte.
7. Poza tym upewnij się, że kierownica, rogi, chwyty, klamki hamulca i manetki są prawidłowo zamocowane i zapewniają bezpieczną obsługę roweru wraz z brakiem przeszkód przy skręcaniu, hamowaniu i przełączaniu biegów.

1. Sprawdź, czy siodełko jest ustawione prawidłowo i czy jest ustawione w linii z rurą górną.
2. Sprawdź dokręcenie rurek stelaża siodełka lub dociśnięcie obejmy zacisku, aby zapobiec przekręceniu, nachyleniu lub przesunięciu siodełka podczas jazdy.

Zwróć uwagę na komunikaty o błędach lub kody błędów widoczne na wyświetlaczu. Usuń je, zanim wyruszysz w drogę Usuwanie usterek.

Przy upadku zintegrowany ogranicznik kierownicy może się skręcić. Dlatego po upadku trzeba upewnić się, że ogranicznik kierownicy jest nadal ustawiony w środku, sprawdzając na postoju, czy kierownicę można skręcić równie daleko w prawo, co w lewo.

Rysunek 14. Kontrola ogranicznika kierownicy

1. Sprawdź, czy rama lub amortyzator przedni są złamane lub zgięte.
2. Jeśli rower wyposażony jest w ramę karbonową, sprawdź ją pod kątem pęknięć lub miękkich miejsc w karbonie.

1. Skontroluj przerzutki, przełączając po kolei wszystkie biegi i zwracając uwagę na ich swobodny ruch bez opóźnień i hałasów.
2. Sprawdź koła przekręcając je i zwracając uwagę na bicie, tarcie hamulców oraz luźne szprychy lub luz osi.

Jeżeli stwierdzisz uszkodzenia tych elementów, nie kontynuuj jazdy!

Nawet jeśli nie można stwierdzić uszkodzeń, przy dalszej jeździe uważaj na nietypowe odgłosy roweru. Mogą one świadczyć o uszkodzeniach lub innych problemach. Nie kontynuuj jazdy, jeśli wykryjesz nietypowe odgłosy.

W razie wątpliwości dotyczących stanu materiału po przewróceniu się lub upadku zawsze kontaktuj się z dystrybutorem MERIDA. Niektóre skutki przewrócenia się lub wypadku można wykryć tylko wtedy, gdy rower jest całkowicie zdemontowany i skontrolowany pod kątem pęknięć lub innych oznak uszkodzeń.

Do dokręcania tylnej osi możesz użyć naszej dźwigni MERIDA TR. Po zdjęciu może ona służyć jako klucz imbusowy 6 mm i 4 mm, umożliwiający dokręcenie wielu innych śrub w rowerze.

Aby użyć zdejmowanej dźwigni osi, wyciągnij ją po stronie przeciwnej do napędu. Aby jej ponownie użyć, po prostu wciśnij ją ponownie w środek osi.

Rysunek 15. Dźwignia do osi

Do odkręcenia sztywnych osi MERIDA w kole tylnym i przednim potrzebny jest klucz imbusowy 6 mm. Możesz do tego użyć zdejmowanej dźwigni do osi.

Obsługa imbusowej dźwigni wtykanej

W kolejnym rozdziale dowiesz się, jak zamontować tylne koło.

1. Nałóż smar na oś.
2. Włóż tylne koło tak, dopasowując otwory piasty i haki.
3. Wsuń sztywną oś po przeciwnej stronie napędu przez hak i przez piastę. Oś musi dotknąć gwintu po przeciwległej stronie.
4. Dokręć oś ręcznie przekręcając dźwignię w prawo.
5. Zdejmij dźwignię osi. Zdejmowana dźwignia osi
6. Dokręć oś kluczem dynamometrycznym z końcówką imbusową 6 mm momentem 9-13,5 Nm.

Przy montażu sztywnej osi przedniego koła należy przestrzegać poniższych instrukcji obsługi poszczególnych producentów amortyzatorów:

• Rock Shox: (www.sram.com)
• Fox i Marzocchi: (tech.ridefox.com)
• SR Suntour: (www.srsuntour.com)

Przy demontażu sztywnej osi przedniego koła należy przestrzegać poniższych instrukcji obsługi poszczególnych producentów amortyzatorów:

• Rock Shox: (www.sram.com)
• Fox i Marzocchi: (tech.ridefox.com)
• SR Suntour: (www.srsuntour.com)

W kolejnym rozdziale dowiesz się, jak zdemontować sztywną oś w tylnym kole.

1. Przekręć dźwignię osi w lewo, aby poluzować sztywną oś.
   Rysunek 16. Obrót dźwigni osi
2. Wyjmij sztywną oś w kierunku przeciwnym do napędu.
   Rysunek 17. Demontaż sztywnej osi
3. Wyjmij tylne koło.

Prawidłowe smarowanie zapewnia swobodny, cichy ruch łańcucha i wydłuża jego trwałość.

Łańcuch należy smarować regularnie, odpowiednio do stopnia zanieczyszczenia osadami brudu i oleju. Nie jest konieczne stosowanie specjalnych smarownic do łańcucha.

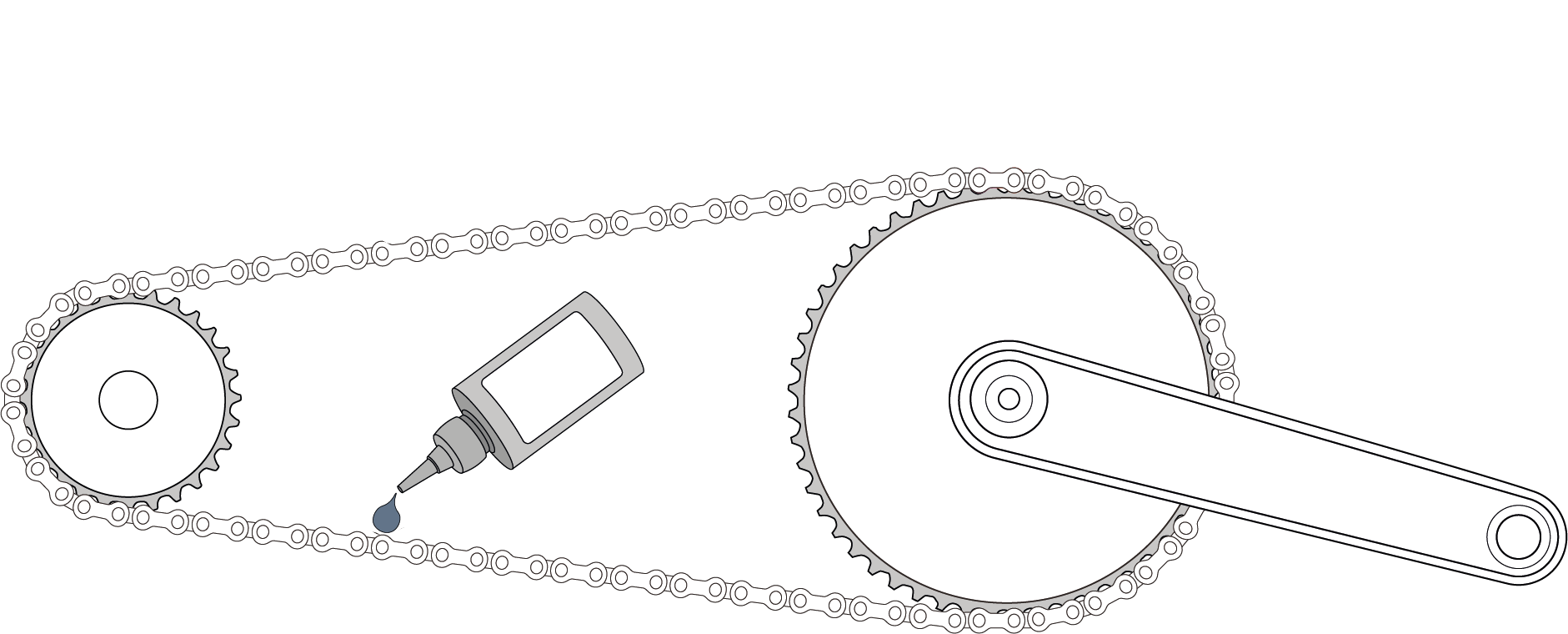

Rysunek 18. Smarowanie łańcucha

Procesy konserwacji obejmują kompletną kontrolę wszystkich elementów.

Po pierwszej jeździe nowy rower należy dokładnie sprawdzić.

Po przejechaniu

• od 100 do 300 km lub
• od 5 do 10 godzin lub
• po upływie od czterech do sześciu tygodni
• a najpóźniej po upływie trzech miesięcy

należy zlecić pierwszy przegląd roweru dystrybutorowi MERIDA.

Podane przedziały czasu mają charakter orientacyjny, dla pokonywania od 1000 do 2000 km rocznie lub czasu jazdy od 50 do 100 godzin. Liczy się wcześniej spełniony warunek.

Jeżeli regularnie jeździsz po gorszych drogach, okresy serwisowe ulegają skróceniu, odpowiednio do trudniejszych warunków użytkowania.

Czynności serwisowe możesz wykonać również samodzielnie, jeśli dysponujesz sprawnością manualną, odrobiną doświadczenia i odpowiednimi narzędziami, np. kluczem dynamometrycznym. Jeżeli kontrola wykaże wady, natychmiast podejmij działania.

Twój dystrybutor MERIDA fachowo wesprze Cię w przypadku pytań dotyczących wszystkich czynności serwisowych.

Części zamienne można zamówić za pośrednictwem dystrybutora MERIDA. Wymagane w tym celu numery katalogowe MERIDA można znaleźć na rysunkach złożeniowych.

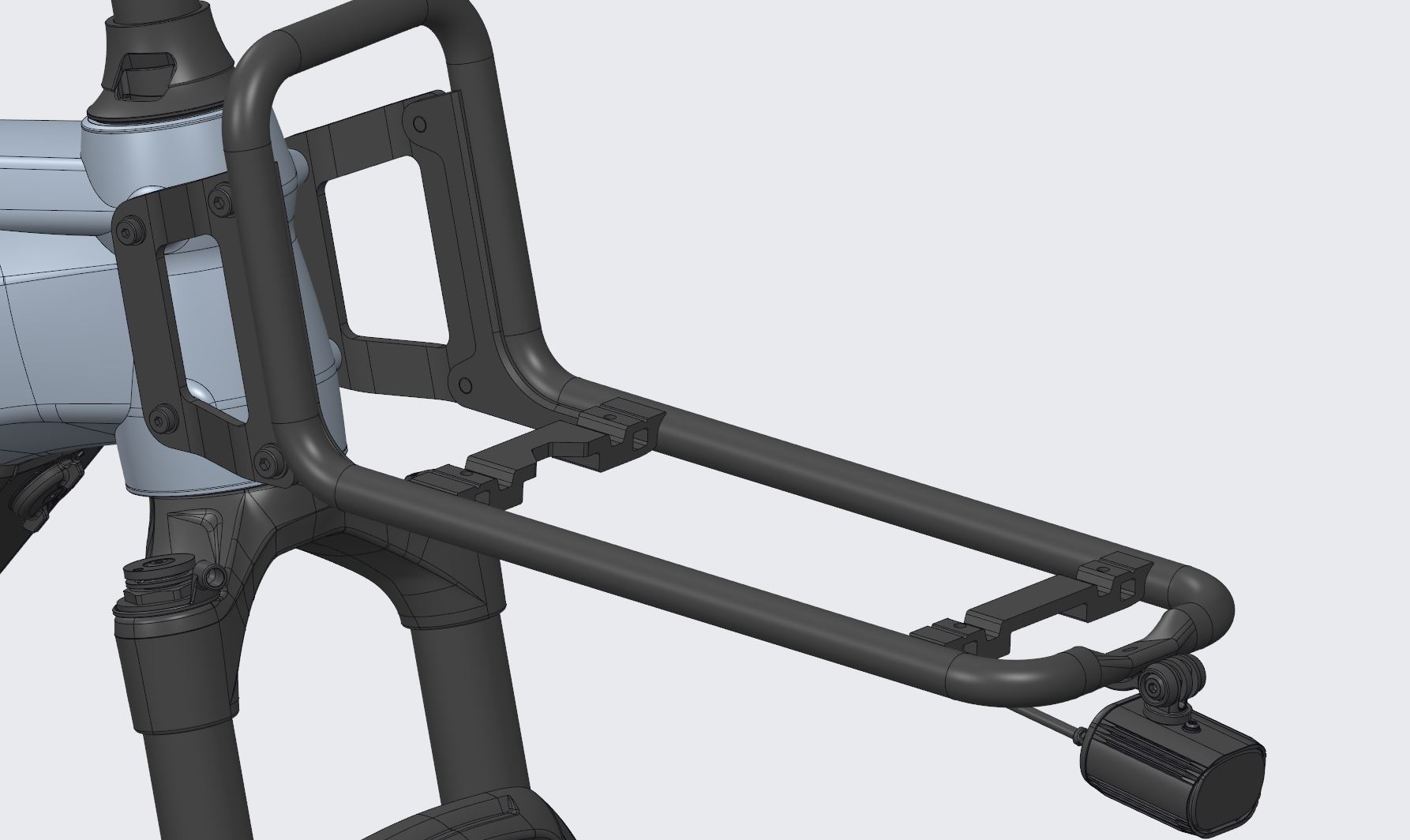

Bagażnik przedni jest zamontowany fabrycznie na eFLOAT HD.

Na bagażnik przedni można włożyć 10 kg ładunku. Ładunek musi być zabezpieczony odpowiednimi paskami.

Przed każdą jazdą sprawdź swobodę wychylenia kierownicy!

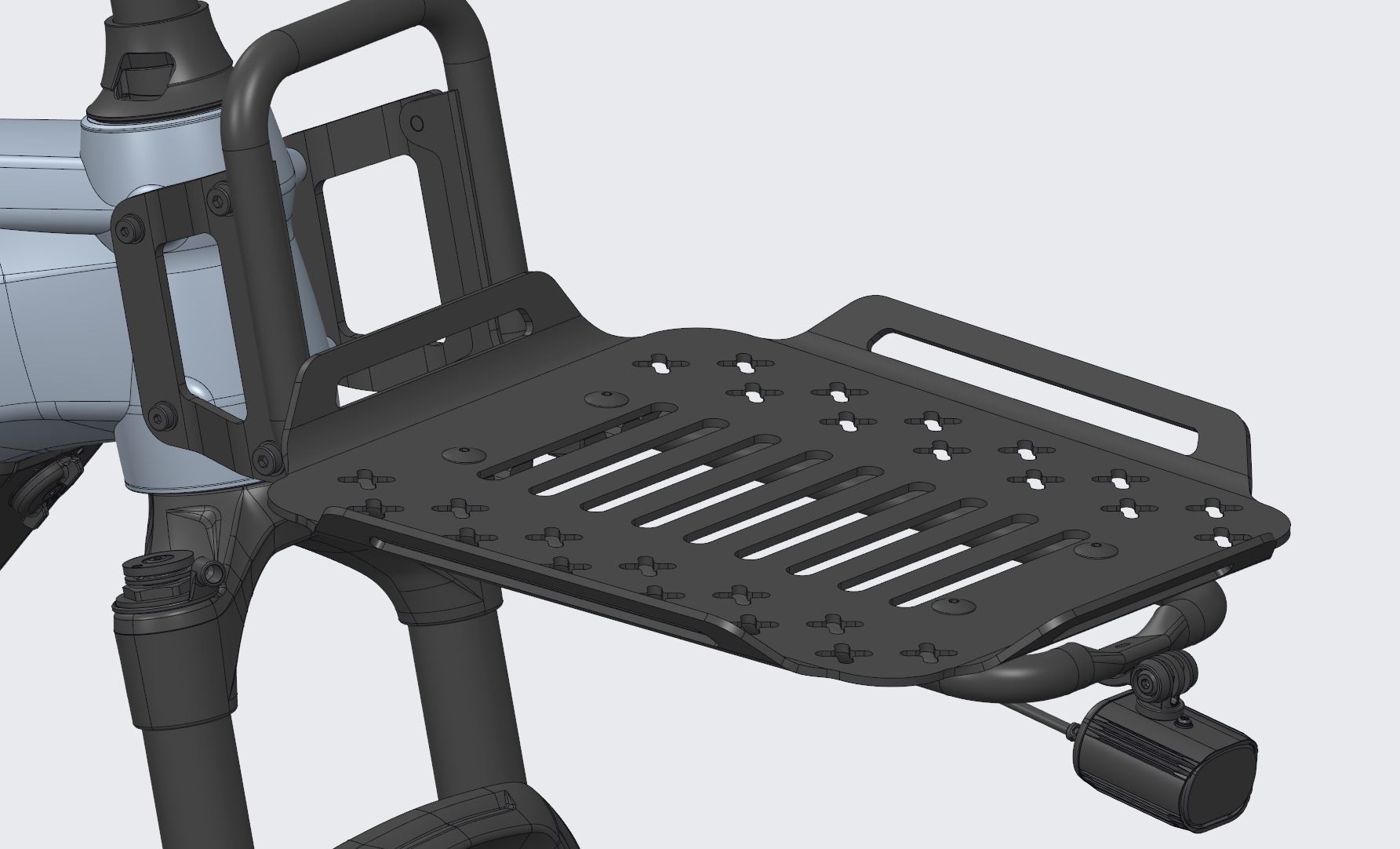

Rysunek 19. Bagażnik przedni z płytą

Jeżeli zamiast płyty ma być wykorzystywany uchwyt MIK, płytę można zdjąć, odkręcając cztery śruby. Na złączu MIK można zamontować np. skrzynkę rowerową o wymiarach 40x30x12 cm.

Rysunek 20. Bagażnik przedni bez płyty

Bagażniki eFLOAT CITY, eFLOAT TK, eFLOAT CC i eFLOAT HD wyposażone są w złącze MIK HD. Złącze to umożliwia montaż fotelika dostosowanego do systemu MIK HD.

Twój rower ma skrzynkę narzędziową i multitool pod siodełkiem. V-MOUNT umożliwia montaż skrzynki narzędziowej i multitoola pod siodełkiem.

Multitool MERIDA 12-w-1

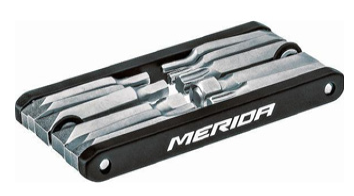

Rysunek 24. Multitool

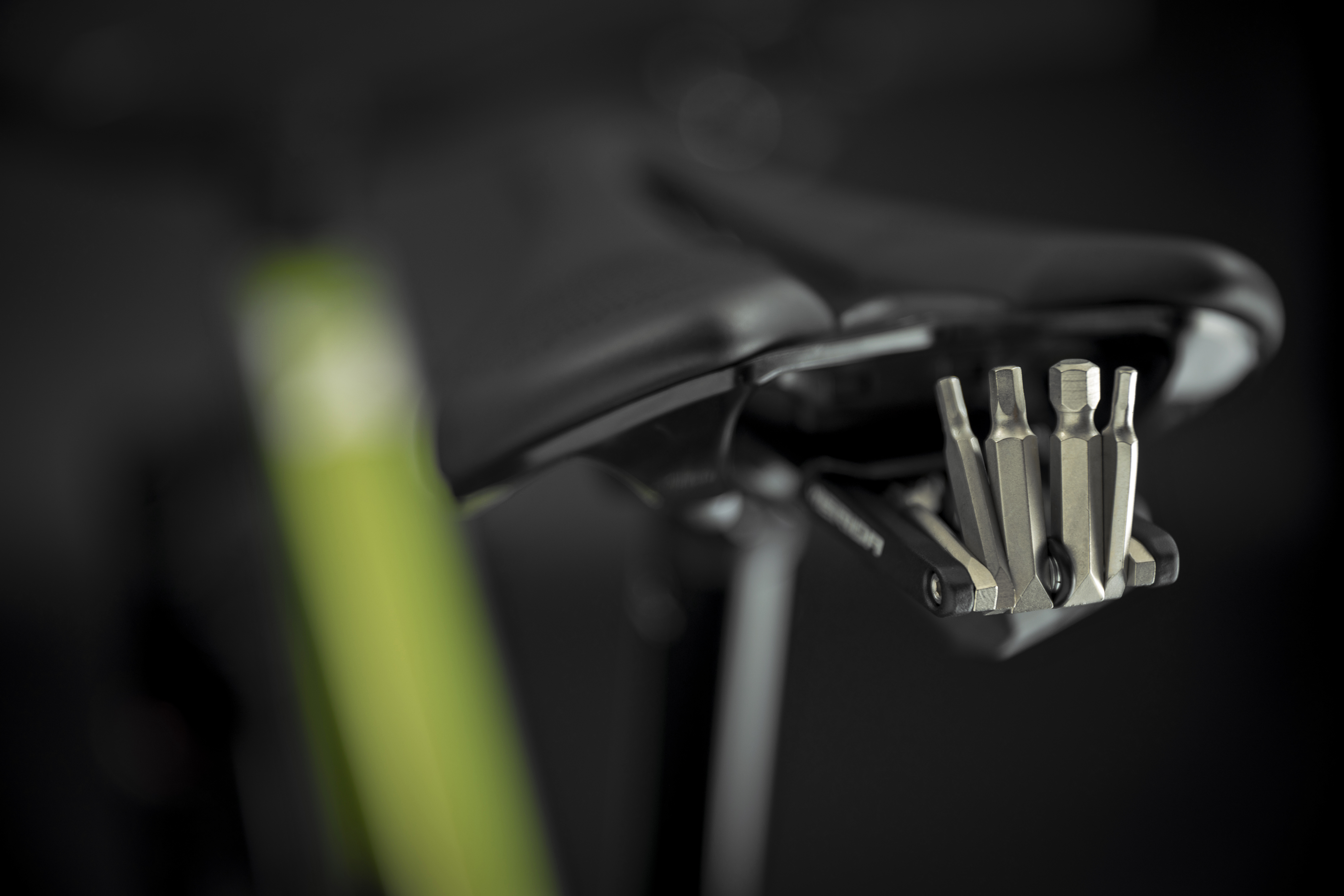

Skrzynka Multitool V-Mount do instalacji pod siodełkiem

Rysunek 25. Multitool na siodełku

Multitool zawiera następujące narzędzia:

• Klucz sześciokątny: 2/2,5/3/4/5/6/8 mm
• Śrubokręt: +/-
• Torx: T10/T25/T30

Aby użyć multitoola, otwórz klapkę skrzynki narzędziowej i wyciągnij go. Aby ponownie go schować, po prostu wsuń go z powrotem do skrzynki narzędziowej i zamknij klapkę.

Aby zdjąć całą skrzynkę narzędziową z siodełka, wyciągnij narzędzie ze skrzynki i odłącz klapkę poprzez wyciągnięcie skrzynki. Odkręć skrzynkę od V-MOUNT kluczem imbusowym 3 mm.

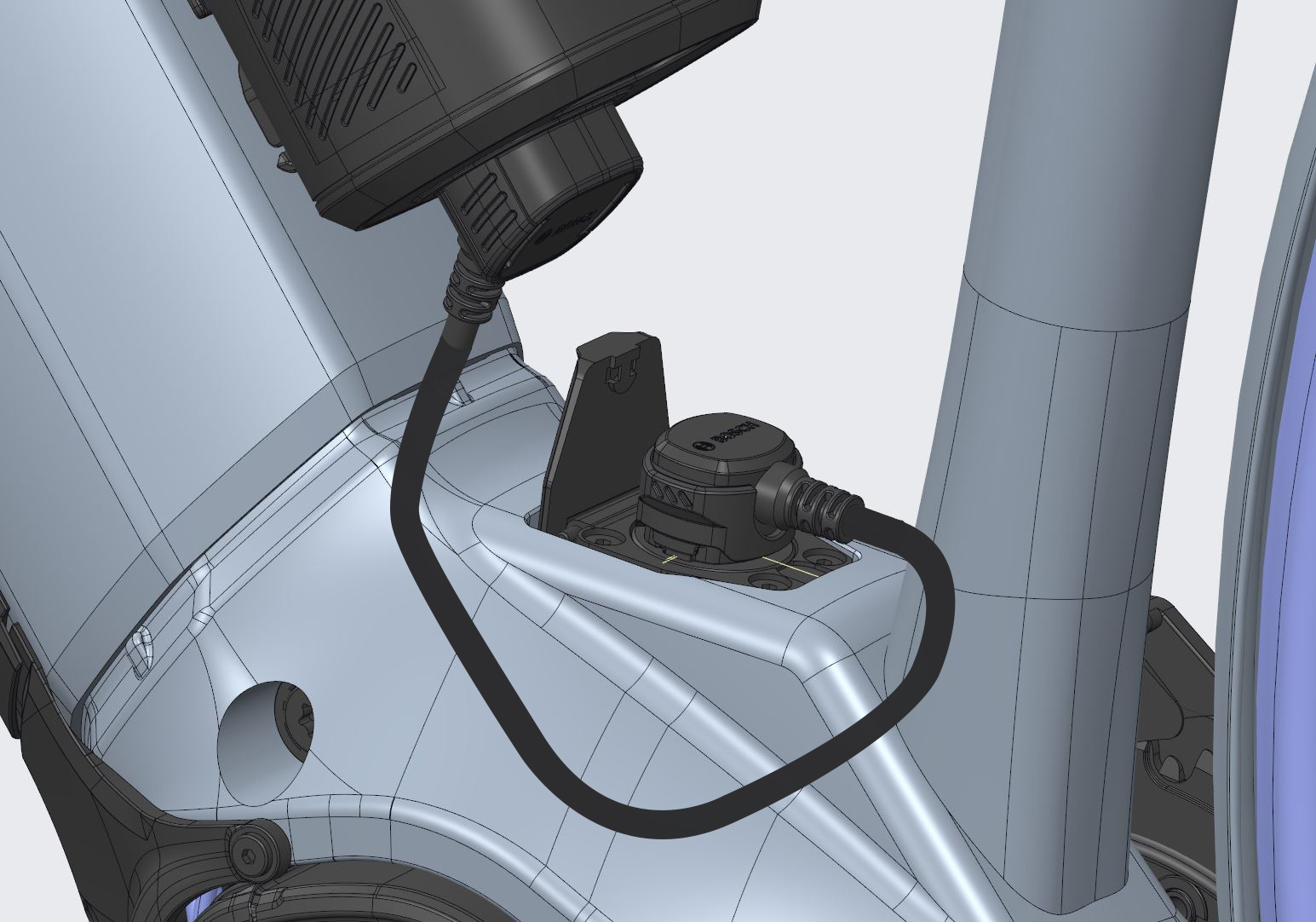

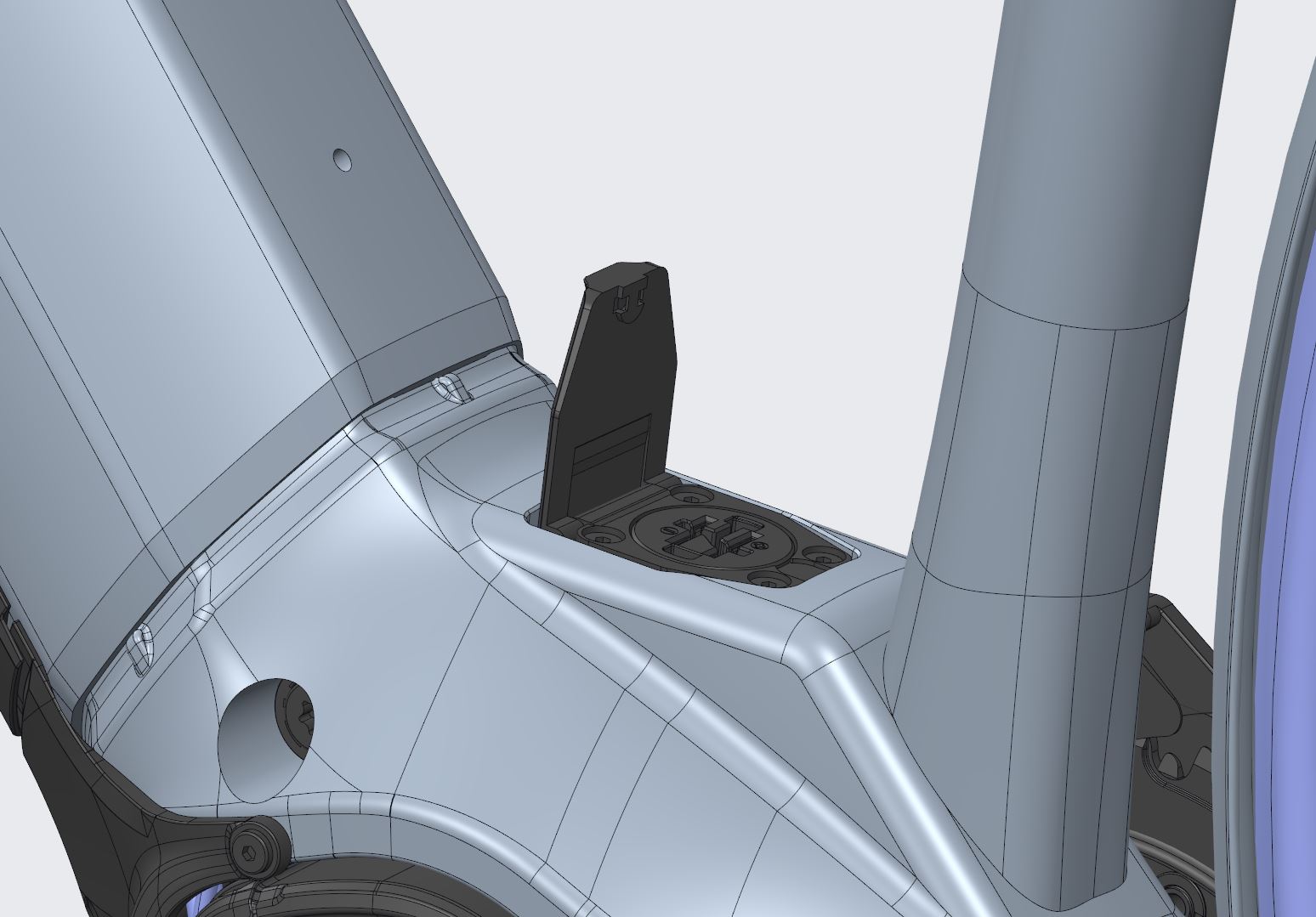

Do Twojego roweru można dołączyć BOSCH PowerMore 250 Range Extenderem, aby zwiększyć pojemność akumulatora.

Pasującym kablem jest Bosch Power More Kabel 100 mm z odejściem do uchwytu akumulatora.

Do montażu potrzebny jest uchwyt akumulatora BOSCH PowerMore oraz przewód Range Extender.

Rysunek 26. Range Extender

Stopkę można dodać, dołączając ją do uchwytu na rurze dolnej tylnego trójkąta. Odległość otworów wynosi: 17 mm.

Pasujące stopki tylne: Numer produktu A2184000084.

Rysunek 27. Stopka (na górze)

Rysunek 28. Stopka (na dole)

Modele eFLOAT CC, TK i HD wyposażone są również w stopkę podwójną, nr katalogowy A2184000095.

Rysunek 29. Stopka podwójna (góra)

Rysunek 30. Stopka podwójna (dół)

Przed rozpoczęciem jazdy upewnij się, że zamek ramowy jest otwarty i wyjęto z niego klucz.

Maksymalna długość widelca, zmierzona od osi do korony wynosi 545 mm. Odpowiada to wymiarom popularnych amortyzatorów przednich o skoku 120 mm.

Maksymalnie wolno montować elementy dystansowe rury sterowej 30 mm.

Rysunek złożeniowy można pobrać w formacie PDF klikając poniższy link:

Rysunek złożeniowy ramy Low top tube

Rysunek złożeniowy ramy High top tube

Rysunek złożeniowy bagażnika eFLOAT

Rysunek 31. Rysunek złożeniowy

Rysunek 32. Rysunek złożeniowy
