Instrukcja obsługi zawiera ważne informacje i zalecenia dotyczące postępowania z rowerami MERIDA, dzięki którym zapewnia się bezpieczne i zgodne z przeznaczeniem użytkowanie roweru. Jej celem jest szeroka prezentacja i opis roweru, aby można go było bezpiecznie używać zgodnie z przeznaczeniem.

Warunkiem bezpiecznego użytkowania roweru jest przestrzeganie wszystkich zasad bezpieczeństwa i procedur w tej instrukcji.

Różne atrybuty tekstu, sposoby zapisu i struktury tekstu ułatwiają czytanie dokumentu.

Atrybuty tekstu (wyróżnienia) wewnątrz dokumentu mają następujące znaczenie:

W niniejszej instrukcji obsługi przed czynnościami związanymi z zagrożeniem dla osób lub szkodami materialnymi zamieszczone są zasady bezpieczeństwa. Stosuj wymienione środki prewencyjne.

Zasady bezpieczeństwa oraz ostrzeżenia w niniejszym dokumencie określają niebezpieczeństwa i ryzyka i zostały sformułowane zgodnie z ANSI Z535.6-2011 i serią norm ISO 3864.

Twój rower został wyprodukowany bardzo starannie, a dystrybutor MERIDA dokładnie go złożył i przygotował do jazdy.

W okresie pierwszych dwóch lat od zakupu przysługuje Ci pełna, ustawowa rękojmia na każdy zakup nowego roweru w krajach UE. Jeżeli w Twoim rowerze wystąpią błędy, właściwą osobą do kontaktu jest Twój dystrybutor MERIDA. Zachowaj w tym celu potwierdzenie zakupu.

Warunkiem gwarancji, długiej trwałości i wytrzymałości Twojego roweru jest użytkowanie roweru tylko zgodnie z przeznaczeniem i przestrzeganie poniższych zasad:

• Zastosowanie zgodne z przeznaczeniem
• Przed pierwszą jazdą
• dopuszczalna masa całkowita
  • Na masę całkowitą składa się masa rowerzysty, roweru, wyposażenia, bagażu oraz dodatkowych części i akcesoriów.
• Zachowaj podane momenty dokręcania śrub
• Zachowaj wymagane okresy konserwacji
• Stosuj wyłącznie oryginalne części zamienne i akcesoria
• Zlecaj konserwację zawieszenia co najmniej raz na rok dystrybutorowi MERIDA

Twój rower przeznaczony jest do poruszania się jednej osoby na drogach publicznych, rowerowych i utwardzonych. Może być używany tylko zgodnie ze swoją konstrukcją i danymi producenta. Przestrzegaj maksymalnej masy całkowitej, na którą składa się masa roweru, waga rowerzysty i waga bagażu. Wykorzystanie wykraczające poza przewidywany zakres zastosowania, np. do tricków, skoków, zawodów, ekstremalnych jazd terenowych lub modyfikacji technicznych uznawane są za niezgodne z przeznaczeniem. Zastosowanie zgodne z przeznaczeniem jest warunkiem bezpieczeństwa, podstawą roszczeń z tytułu gwarancji i rękojmi oraz prawidłowego działania roweru.

Za użytkowanie niezgodnie z przeznaczeniem uważa się zastosowanie poza kategorią przypisaną do roweru zgodnie z klasyfikacją użytkową rowerów wynikającą z DIN EN 17406.

Ponadto za użytkowanie niezgodnie z przeznaczeniem uznaje się:

• wymianę, zastosowanie i montaż nieatestowanych elementów
• montaż silnika spalinowego lub elektrycznego
• wszelką naprawę części karbonowych
• modyfikacje mechanicznie istniejących elementów (szlifowanie, piłowanie, wiercenie itp.)
• usuwanie osprzętu bezpieczeństwa (np. reflektorów) lub uchwytów
• zwiększanie mocy (tuning)

Rowery MERIDA w kategorii 2 CROSS przeznaczone są do jazdy po nawierzchniach utwardzonych, takich jak asfaltowe drogi i ścieżki rowerowe, a także po drogach nieutwardzonych o nawierzchni z drobnego żwiru, piasku lub twardym gruncie, z umiarkowanymi podjazdami i zjazdami. W tych warunkach może dojść do kontaktu z nierównym terenem i powtarzającą się utratą przyczepności. Zjazd z krawędzie / stopnia i skoki dozwolone są czasowo do maks. 15 centymetrów.

Typowy zakres prędkości: od 15 km/h do 35 km/h

Rowery MERIDA kategorii 2 objęte są dożywotnią gwarancją.

Twój rower MERIDA może być używany z przyczepką do transportu towarów lub dzieci do 27 kg.

W specjalnych przyczepkach dla dzieci, ciągniętych za rowerem, może jechać maksymalnie dwójka dzieci.

Korzystając z przyczepki należy przestrzegać poniższych zasad:

• Przyczepka i jej faktyczna masa wraz z ładunkiem wliczana jest do dopuszczalnej masy całkowitej.
• Sprzęg przyczepki może być zamontowany wyłącznie na tylnej osi lub na specjalnych uchwytach na hakach trójkąta.
• Niedozwolone jest mocowanie sprzęgu przyczepki do rur ramy, rur trójkąta tylnego lub sztycy.
• Przy mocowaniu sprzęgu przyczepki może być konieczna wymiana oryginalnej sztywnej osi albo zaciśnięcie na oryginalnej osi adaptera. Należy przy tym zadbać o całkowite zakrycie gwintu osi i gwintu nakrętki osi.
• Osie zastępcze muszą być zgodne ze specyfikacją techniczną Specyfikacja techniczna oryginalnej osi MERIDA (szerokość zacisku, skok i długość gwintu, materiał i średnica).
• W przypadku zakrycia elementów oświetlenia przez przyczepkę, należy umieścić je w widocznym miejscu na przyczepce. Podczas jazdy w nocy zamontuj lampkę na akumulator / baterię z tyłu przyczepki.
• Przestrzegaj podanej przez producenta przyczepki prędkości maksymalnej. Przestrzegaj instrukcji producenta przyczepki.
• Transport osób dozwolony jest wyłącznie w przyczepkach przeznaczonych do tego celu.

Twój rower został wyprodukowany bardzo starannie, a dystrybutor MERIDA dokładnie go złożył i przygotował do jazdy.

Swój rower możesz transportować na zewnątrz i wewnątrz pojazdów.

• Zawsze pamiętaj o bezpiecznym mocowaniu roweru w pojeździe lub na nim i regularnie kontroluj zamocowanie.
• Usuń wszystkie przedmioty i zdejmowane akcesoria z bagażników.
• Jeżeli jest, zdejmij fotelik dla dziecka.

Przestrzegaj warunków transportu określonych przez producenta bagażnika rowerowego.

Przed transportem kilku rowerów na bagażniku dowiedz się, jakie jest maksymalne dozwolone obciążenie bagażnika i dachu lub haka holowniczego.

Upewnij się, że wszystkie ruchome i luźne części oraz moduł obsługi są usunięte i bezpiecznie schowane w samochodzie na czas jazdy.

Odbierając rower od autoryzowanego dystrybutora MERIDA, otrzymujesz go w stanie gotowym do jazdy, co zapewnia jego bezpieczne działanie. Dystrybutor MERIDA przeprowadził już kontrolę końcową i odbył jazdę próbną.

Zanim rozpoczniesz jazdę rowerem, zrób kontrolę bezpieczeństwa – najlepiej na płaskim podłożu, z dala od ruchu drogowego.

Sprawdź ramę i elementy pod kątem uszkodzeń i nie kontynuuj jazdy, jeśli wykryjesz uszkodzenie!

Sprawdź poniższe elementy i funkcje:

Twój rower wyposażony jest w sztywne osie. Nadają one odpowiednią sztywność amortyzatorom.

Jeżeli chcesz zamontować kierownicę MERIDA Team SL 1P GR, upewnij się, że gniazdo łożyska ma poniższe wymiary.

Twój rower ma skrzynkę narzędziową i multitool pod siodełkiem. V-MOUNT umożliwia montaż skrzynki narzędziowej i multitoola pod siodełkiem.

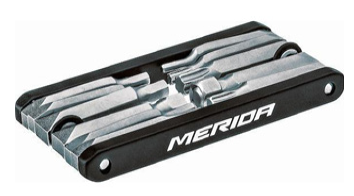

Multitool MERIDA 12-w-1

Rysunek 12. Multitool

Skrzynka Multitool V-Mount do instalacji pod siodełkiem

Rysunek 13. Multitool na siodełku

Multitool zawiera następujące narzędzia:

• Klucz sześciokątny: 2/2,5/3/4/5/6/8 mm
• Śrubokręt: +/-
• Torx: T10/T25/T30

Aby użyć multitoola, otwórz klapkę skrzynki narzędziowej i wyciągnij go. Aby ponownie go schować, po prostu wsuń go z powrotem do skrzynki narzędziowej i zamknij klapkę.

Aby zdjąć całą skrzynkę narzędziową z siodełka, wyciągnij narzędzie ze skrzynki i odłącz klapkę poprzez wyciągnięcie skrzynki. Odkręć skrzynkę od V-MOUNT kluczem imbusowym 3 mm.

Maksymalna długość widelca, zmierzona od osi do korony wynosi 400 mm. -

Maksymalnie wolno montować elementy dystansowe rury sterowej 30 mm.

Nie utylizuj roweru ani jego elementów razem z odpadami komunalnymi!

Twój rower musi być zutylizowany w sposób przyjazny dla środowiska, zgodnie z obowiązującym prawem. Elementy metalowe, takie jak rama, widelec i elementy domontowywane muszą trafić do recyklingu metali. Tworzywa sztuczne, guma i inne materiały trzeba podzielić według rodzajów i oddać do utylizacji w odpowiednich punktach zbiórki. Podzespoły elektryczne lub elektroniczne (np. oświetlenie) oraz baterie i akumulatory utylizuje się osobno jako odpady elektryczne lub niebezpieczne i nie można ich po prostu wyrzucać do śmieci. Przed utylizacją należy zdemontować części, które nadają się do ponownego wykorzystania i – jeżeli to możliwe – oddać je do recyklingu lub fachowej utylizacji.
