Användning utanför den kategori som tilldelats cykeln enligt DIN EN 17406 Klassificering av användning av cyklar anses vara ej avsedd användning.

Dessutom anses ej avsedd användning vara:

• utbyte, användning och installation av icke godkända komponenter
• Montering av en förbränningsmotor eller elmotor
• eventuella reparationsåtgärder på kolfiberkomponenter
• mekanisk förändring av befintliga delar (slipning, filning, borrning, etc.)
• Borttagning av säkerhetsutrustning (t.ex. reflexer) eller av hållaranordningar
• Förhöjning av prestandan (tuning)

Din MERIDA eFLOAT CITY är godkänd för användning med släpvagn för transport av laster och barn upp till 27 kg.

Upp till två barn kan få plats i speciella barnvagnar som dras bakom cykeln.

När du använder en släpvagn, observera:

• Släpvagnen anses vara en del av den tillåtna totalvikten med sin faktiska vikt inklusive last.
• Dragkroken får endast monteras på bakaxeln eller på speciella fästen vid gaffeländen.
• Ej godkänd är fastsättningen av släpvagnskopplingen på ramrör, bakre stag eller på sadelstolpen.
• Om det är nödvändigt att byta ut den ursprungliga genomgående axeln för att fästa dragkroken eller för att klämma fast en adapter på den ursprungliga genomgående axeln, måste man se till att axelgängan och axelmutterns gänga är helt täckta.
• Utbytesaxlar måste överensstämma med de tekniska specifikationerna Tekniska specifikationer motsvarar den ursprungliga MERIDA-axeln (klämbredd, gängstigning och gänglängd, material och diameter).
• Om belysningsanordningen är dold av släpvagnen måste den vara synligt fastsatt på släpvagnen. När du kör på natten, fäst en batteri-/uppladdningsbar batterilampa på baksidan av släpvagnen.
• Den högsta tillåtna hastigheten som anges av släpvagnstillverkaren måste följas. Se släpvagnstillverkarens anvisningar.
• Transportera personer endast i släpvagnar som är godkända för detta ändamål.

Riktlinjer för komponentbyte med trampningsunderstöd upp till 25 km/h

* Anmärkning till kategori 3: Godkännande av komponenttillverkaren kan endast ske om komponenten har testats tillräckligt i förväg i enlighet med dess avsedda ändamål och motsvarande standarder och en riskanalys har genomförts.

Din MERIDA eFLOAT CITY har tillverkats med stor omsorg och kommer normalt att levereras till dig helt monterad och klar att användas av din MERIDA-återförsäljare.

Kort tid

Om du underhåller din MERIDA eFLOAT CITY regelbundet under säsongen behöver du inte vidta några särskilda åtgärder.

Förvara din eFLOAT CITY på en torr och väl ventilerad plats.

Längre tid

Slangarna tappar gradvis luft under längre stilleståndstid. Om eFLOAT CITY lämnas på platta däck under längre tid kan dess konstruktion skadas. Häng därför upp hjulen eller hela eFLOAT CITY eller kontrollera regelbundet däcktrycket.

Rengör din eFLOAT CITY och skydda den mot korrosion. Specialvårdsprodukter för detta kan du skaffa hos din MERIDA-återförsäljare.

Ta ut batteriet ur din eFLOAT CITY. Batteriet ska helst förvaras med en laddningsnivå på 30 % och i temperaturer mellan 0°C och 20°C i en torr miljö. Ett välventilerat rum med rökdetektor, på avstånd från värmekällor eller lättantändliga material, är bäst lämpat för förvaring.

För att säkerställa driftsäkerheten för din MERIDA eFLOAT CITY måste komponenternas skruvförband dras åt noggrant. Detta bör kontrolleras både före första turen och med jämna mellanrum.

För att göra detta, använd en momentnyckel för att ställa in rätt skruvmoment. Arbeta dig upp till det angivna maximala skruvmomentet i halva Newtonmeter och kontrollera komponentens åtdragning däremellan. Överskrid då inte det maximala skruvmomentet som anges av tillverkaren.

För delar där ingen information finns tillgänglig, börja med 2 Nm.

Du hittar all information om ditt e-system på: (www.bosch-ebike.com)

Alternativ 1: Purion 200 styrenhet

Purion 200-styrenheten är avsedd för att styra din eBike och valfritt för att styra en extra färddator av den smarta systemgenerationen.

Figur 2. Purion 200 styrenhet

Pos.	Kontrollelement
1	På/av-knapp
2	Display
3	Sensor för omgivande ljus
4	Valknapp
5	Knapp för att öka understödsnivå +/cykelbelysning
6	Knapp för att minska understödsnivå –/påskjutningshjälp
7	Hållare
8	Fästskruv
9	Diagnosanslutning (endast för underhållsändamål)
10	Bläddra åt vänster
11	Bläddra åt höger

Manövrering Purion 200 via styrenheten med 5 knappar

Figur 3. Manövrering Purion 200 via styrenheten med 5 knappar

Pos.	Kontrollelement
1	Bläddra åt vänster
2	Bläddra åt höger
3	Höja understödsnivån/bläddra uppåt
4	Sänka understödsnivån/bläddra nedåt
5	Kort tryckning: Valknapp/Öppna inställningsmenyn på statusskärmen/Kvittering av felkoder Lång tryckning (>1 s): Öppna snabbmenyn (från vilken skärm som helst utom statusskärmen)

Alternativ 2: Färddator Kiox 500

Färddatorn Kiox 500 är avsedd att visa färddata på din eBike i systemgenerationen för det smarta systemet. För att kunna använda cykeldatorn Kiox 300/Kiox 500 till fullo krävs en kompatibel smartphone med eBike Flow-appen.

Figur 4. Färddator Kiox 500

Styrning via LED-fjärrkontroll

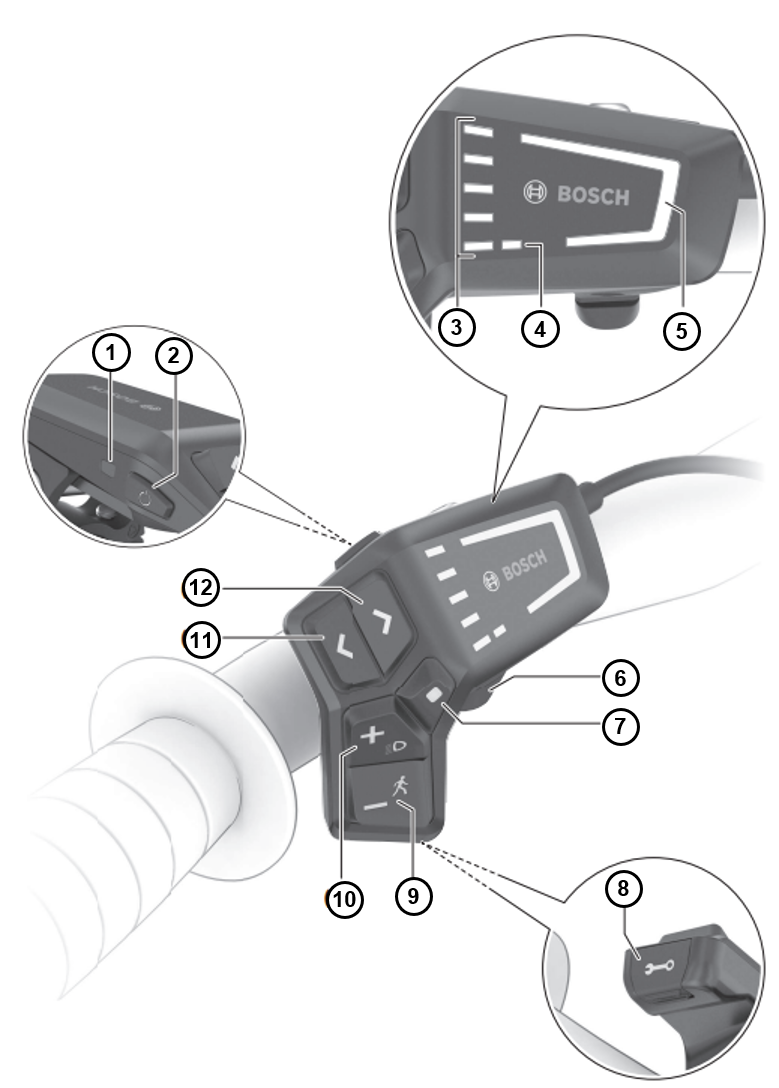

Figur 5. Styrning LED-fjärrkontroll

Pos.	Kontrollelement
1	Sensor för omgivande ljus
2	På/av-knapp
3	Indikator för laddningsnivå för elcykelbatteri
4	ABS-LED (tillval)
5	LED för färdläge
6	Hållare
7	Valknapp
8	Diagnosanslutning (endast för underhållsändamål)
9	Knapp för att minska understödsnivå –/påskjutningshjälp
10	Knapp för att öka understödsnivå +/cykelbelysning
11	Knapp för att minska ljusstyrkan/bläddra bakåt
12	Knapp för att öka ljusstyrkan/bläddra framåt

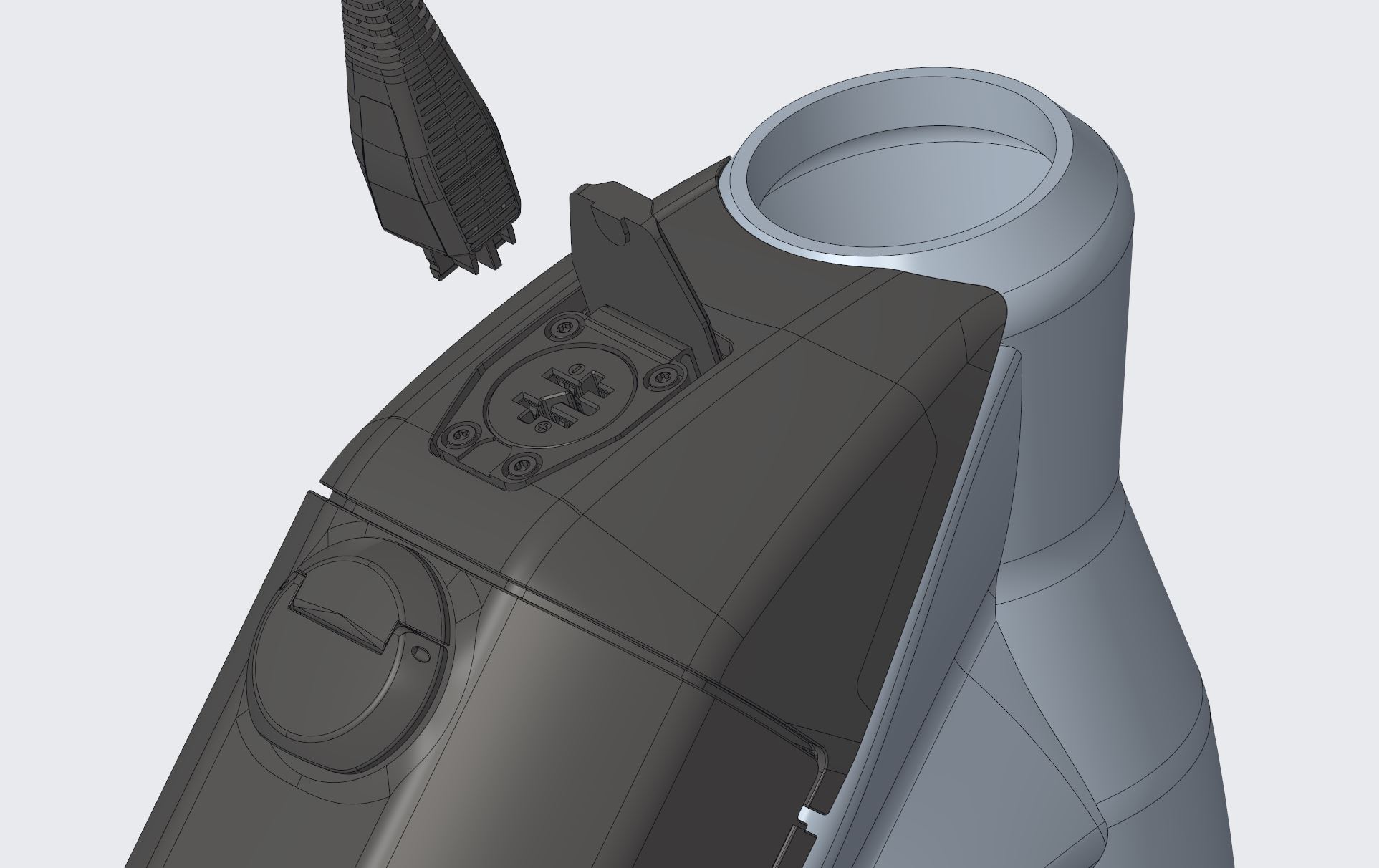

Procedur

1. Vrid spaken medurs till vertikalt läge för att öppna batteriluckans lås.






2. Sväng batteriluckan utåt mot bakhjulet.


3. Vrid nyckeln medurs i låset.


4. Tryck på låsspaken på batterihållaren.
5. Ta försiktigt ut batteriet uppåt.



På en cykel med ett rakt standardöverrör bör det vara minst 25 mm avstånd mellan dig och överröret när du står över cykeln.

Styrets höjd i förhållande till sadeln och avståndet mellan sadel och styre bestämmer ryggens lutning. Med ett lågt styre sitter du sportigt och lägger mycket vikt på framhjulet.

Ahead-framgaffelsystemet finns tillgängligt, vilket kan användas för att variera styrets höjd

Framgafflar för gängfritt system - Ahead®-system

På MERIDA-cyklar med Aheadset-styrlager används framgaffeln för att justera lagrets förspänning. Om framgaffelpositionen ändras måste lagerspelet justeras på nytt.

Figur 6. Framgafflar för gängfritt system - Ahead-system

Du kan justera höjden i begränsad omfattning genom att du förskjuter mellanringarna (distanserna) eller vrider på framgaffeln på så kallade flip-flop-modeller.

Diametern och bredden på originalhjulen och -däcken valdes för att säkerställa tillräckligt utrymme mellan det roterande löphjulet och mellan däcket och ramen, gaffeln och andra komponenter. Alla ändringar av löphjul eller däck kan påverka detta däckavstånd. Däck märkta med samma storlek kan ha olika bredder när de monteras, är uppblåsta och installerade på cykeln. Kontrollera alltid däckspelet med monterade och fullt uppblåsta däck, även om reservdäcken har samma storlek som de däck som ska bytas ut.

Avståndet mellan ett korrekt uppblåst däck och någon del av cykeln bör normalt vara minst 6 mm. Håll alltid tillräckligt avstånd mellan den roterande fälgen och däcket och ramen, gaffeln och andra komponenter. Kontrollera ramen och gaffeln regelbundet för skador och området runt hjulet för främmande föremål eller andra föremål.

Figur 7. Däckutrymme på framhjulet

Figur 8. Däckutrymme på bakhjulet

När du cyklar får däcken inte vidröra gaffeln, ramen eller andra komponenter när ett fjädringselement är helt komprimerat eller hjulen deformeras på grund av sidokrafter. Med en dämpargaffel måste till exempel däcket ha ett minsta avstånd till gaffelkronan även när gaffeln är helt komprimerad.

Nya skivbromsar måste bromsas. Bromsning hjälper till att säkerställa konsekvent och kraftfull bromsprestanda, samt bromsning med låg ljudnivå under de flesta körförhållanden.

1. För att göra detta, sätt dig på sadeln och accelerera cykeln till en måttlig hastighet på en platt bana.
2. Dra sedan i bromsspakarna tills gånghastighet uppnås. Upprepa denna process tjugo gånger.
3. Accelerera till en högre hastighet och sakta ner cykeln till gånghastighet. Upprepa denna process tio gånger.
4. Låt bromsarna svalna innan du fortsätter körningen.
5. Kontakta din MERIDA-återförsäljare om bromseffekten för din broms minskar eller om tryckpunkten blir svampig.

I slutläget måste snabbkopplingen vara i rät vinkel mot snabbkopplingens axel. Den får inte sticka ut i sidled. Spaken måste ligga an mot ramen eller gaffeln på ett sådant sätt att den inte öppnas av misstag, men den måste också vara lätt att greppa så att den kan manövreras snabbt.

Figur 9. Snabbkoppling

1. Kontrollera passformen genom att trycka på änden av den stängda spaken och försöka vrida den

   Resultat 1/2Spaken kan inte vridas och sitter fast ordentligt.

   • Inga ytterligare steg krävs.

   Resultat 2/2

   • Spaken kan vridas och röra sig.

   • Öppna snabbkopplingen och öka förspänningen.

   • För att göra detta vrider du klämmuttern på motsatt sida medurs ett halvt varv.

   • Stäng snabbkopplingen och kontrollera passformen igen.

2. Lyft sedan löphjulet några centimeter från marken och klappa det på däcket uppifrån.

   • Ett säkert fäst löphjul sitter kvar i ramens eller gaffelns axelfästen och skramlar inte.

3. För att kontrollera snabbkopplingen på sadeln: Försök att vrida sadeln i förhållande till ramen.

1. Placera de två brickorna som ingår i leveransomfattningen på båda pedalaxlarna.
   Figur 10. Pedal med bricka


2. Vrid den vänstra pedalen moturs i gängan i den vänstra vevarmen.
3. Dra åt pedalen med ett åtdragningsmoment på 35 Nm.
   Figur 11. Pedal vänster


4. Vrid höger pedal medurs in i gängan i höger vevarm.
5. Dra åt pedalen till 35 Nm.
   Figur 12. Pedal höger



1. Kontrollera alla skruvar för åtdragning, korrekt anslutning och korrekt fastsättning
2. Kontrollera snabbkopplingsspett, genomgående axlar, skruvförband på fram- och bakhjul och andra komponenter
3. Kontrollera stickkontakterna på batteriet, manöverpanelen och displayen samt på drivenheten
4. Kontrollera batteriet i dess hållare och låsmekanismen

Studsa cykeln från låg höjd ner på marken. Undersök eventuella skramlande ljud som kan förekomma. Kontrollera vid behov lager, skruvförband och att batteriet sitter korrekt.

Utför bromstest:

1. Testa dina bromsar när du står stilla genom att dra bromshandtagen mot styret med kraft och använda all bromskraft.
2. Kontrollera att frambromsen fungerar korrekt. För att göra detta, kör cykeln i låg hastighet och dra i frambromsen. Cykeln ska stanna omedelbart.
3. Upprepa denna process även för bakbromsen.

Tryckpunkten måste vara stabil omedelbart. Om en stabil tryckpunkt endast kan kännas efter att du har tryckt på bromsspaken flera gånger, bör du omedelbart få din cykel kontrollerad av din MERIDA-återförsäljare.

Figur 13. Styrets vinkel

1. Se till att styret är i 90 graders vinkel mot framhjulet.
2. Kontrollera att styret sitter ordentligt fast så att det inte vrider sig under körningen och orsakar fall.
3. Se till att inga kablar är dragna eller kan fastna när du styr.
4. Se till att handtagen sitter ordentligt fast och är i gott skick. Om handtagen sitter löst eller har skärsår, sprickor eller slitna områden, byt ut handtagen eller låt din MERIDA-återförsäljare byta ut dem.
5. Se till att styrändarna och eventuella tillbehör är förseglade med pluggar. Om styrets ändpluggar är skadade ska de bytas ut.
6. För styren med fästen i slutet av styret, se till att de är fastspända i enlighet med tillverkarens specifikationer för styren och fästen.
7. Se också till att styre, tillbehör, handtag, broms- och växelspakar är korrekt monterade och att cykeln kan hanteras på ett säkert sätt, inklusive obehindrad styrning, bromsning och växling.

1. Kontrollera att sadeln är korrekt inriktad och är i linje med överröret.
2. Kontrollera att sadelstagen eller klämman sitter ordentligt fast för att förhindra att sadeln vrids, lutas eller förskjuts under färden.

Notera de felmeddelanden eller koder som visas på displayen. Åtgärda detta innan du sätter igång Felsökning.

Vid fall kan det integrerade styrstoppet vrida sig. Efter ett fall är det därför nödvändigt att se till att styrstoppet fortfarande är centrerat för att kontrollera om styret kan vridas på samma avstånd åt vänster och höger.

Figur 14. Kontrollera styrvinkeln

1. Kontrollera om ramen eller fjädringsgaffeln är trasig eller böjd.
2. Kontrollera kolfiberramen för sprickor eller mjuka punkter i kolfibern om din cykel har en kolfiberram.

1. Kontrollera växelspaken genom att växla igenom alla växlar och kontrollera att den går mjukt utan några fördröjningar eller ljud.
2. Kontrollera hjulen genom att snurra dem och leta efter sidoförskjutningar, släpande bromsar och lösa ekrar eller axelspel.

Om du upptäcker några skador på dessa delar, fortsätt inte din resa!

Även om inga skador kan upptäckas bör du vara mycket uppmärksam på eventuella ovanliga ljud från cykeln när du fortsätter din färd. Dessa kan tyda på skador eller andra problem. Kör inte vidare om du märker några ovanliga ljud.

Om du är osäker på materialets skick efter ett fall eller en olycka ska du alltid kontakta din MERIDA-återförsäljare. Vissa konsekvenser av ett fall eller en olycka kan bara upptäckas om cykeln demonteras helt och hållet och undersöks med avseende på sprickor eller andra tecken på skador.

I följande avsnitt lär du dig hur du monterar bakhjulet.

1. Applicera fett på genomgående axelns gänga.
2. Sätt i bakhjulet så att öppningen för navets och gaffeländens genomgående axel är i linje.
3. Skjut den genomgående axeln från den icke-drivande sidan genom gaffeländen och genom navet. Genomgående axeln måste nudda gängan på den motsatta gaffeländen.
4. Dra åt genomgående axeln genom att vrida axelspaken medurs med handen.
5. Ta bort axelspaken Avtagbar axelspak
6. Dra åt genomgående axeln till 9–13,5 Nm med en momentnyckel och en 6 mm insexhylsa.

I följande avsnitt lär du dig hur du tar bort genomgående axel på bakhjulet.

1. Vrid axelspaken moturs för att lossa den genomgående axeln.
   Figur 15. Vrid axelspaken
2. Ta bort den genomgående axeln mot den icke-drivande sidan.
   Figur 16. Ta bort snabbkopplingsaxeln
3. Ta bort bakhjulet.

Följande bruksanvisningar från respektive tillverkare av fjädringsgafflar måste följas vid montering av den genomgående axeln på framhjulet:

• Rock Shox: (www.sram.com)
• Fox och Marzocchi: (tech.ridefox.com)
• SR Suntour: (www.srsuntour.com)

Din cykel är utrustad med en genomgående axel för att ge fjädringsgaffeln och bakfjädringen en motsvarande styvhet.

Figur 17. Axel spakar

EAN: 4057094024029

För snabb justering resp. montering och demontering är snabbkopplingar monterade på din ELCYKEL. Snabbkopplingen består av två manöverelement:

Spaken omvandlar stängningsrörelsen till klämkraft via en excenter.

Klämmuttern på motsatt sida används för att justera förspänningen på en gängad stång på snabbkopplingsaxeln.

För att ta bort den genomgående axeln från framhjulet, se följande bruksanvisning från respektive fjädergaffeltillverkare:

• Rock Shox: (www.sram.com)
• Fox och Marzocchi: (tech.ridefox.com)
• SR Suntour: (www.srsuntour.com)

Korrekt smörjning säkerställer smidig och tyst kedjegång och förlänger dess livslängd.

Kedjan måste rengöras från avlagrad smuts och olja med jämna mellanrum, beroende på graden av nedsmutsning. Speciella kedjeavfettningsmedel behövs inte.

Figur 18. Smörjning av kedjan

Underhållet omfattar en fullständig kontroll av alla komponenter.

Den nya cykeln ska alltid kontrolleras efter den första cykelturen.

Efter

• 100 km till 300 km körsträcka eller
• 5 timmar till 10 timmars restid eller
• efter fyra till sex veckor
• senast efter tre månader

bör du ta din cykel till din MERIDA-återförsäljare för en första inspektion.

De angivna tiderna är vägledande, med en årlig körsträcka på mellan 1.000 km och 2.000 km eller mellan 50 timmar och 100 timmars körning. Det fall som inträffar först är avgörande.

Om du regelbundet kör på dåliga vägar kommer underhållsintervallerna att förkortas i linje med den tuffare användningen.

Du kan också utföra underhållsarbetet själv om du har handlag, viss erfarenhet och lämpliga verktyg, t.ex. en momentnyckel. Om brister upptäcks vid inspektionen ska åtgärder omedelbart vidtas.

Din MERIDA-återförsäljare kommer att ge dig expertstöd i alla underhållsfrågor.

Reservdelar kan beställas från din MERIDA-återförsäljare. De MERIDA-artikelnummer som krävs finns i sprängskisserna.

Pakethållarna till eFLOAT CITY, eFLOAT TK, eFLOAT CC och eFLOAT HD har ett MIK HD-gränssnitt. En barnstol avsedd för MIK HD-gränssnitt kan monteras på detta gränssnitt.

Ett sidostöd kan eftermonteras med hjälp av ett sidostödsfäste på kedjestaget. Hålavståndet är: 17 mm.

Matchande bakre stativ: Artikelnummer A2184000084.

Figur 19. Sidostöd (uppe)

Figur 20. Sidostöd (nere)

Modellerna eFLOAT CC, TK och HD har även ett dubbelt benstativ med artikelnummer A2184000095.

Figur 21. Dubbelt benstativ (uppe)

Figur 22. Dubbelt benstativ (nere)

Innan du börjar din cykeltur ska du se till att ramlåset är öppet och att nyckeln har tagits ut ur ramlåset.

Den maximala gaffellängden, mätt från axeln till gaffelkronan, är 545 mm. Detta motsvarar måtten för konventionella fjädringsgafflar med 120 mm slaglängd.

Maximalt 30 mm styrrörsdistanser får användas.

Sprängskissen kan laddas ner som PDF på följande länk:

Sprängskiss

Figur 23. Exploderad vy
